嵌入式拉杆螺母组合张紧连接结构

　　这套嵌入式拉杆与螺母组合的张紧结构，最初的设计出发点是解决小通径压力管路现场装配时的同轴度偏差补偿、以及长期运行后的张紧力衰减问题，区别于传统外置式的管道拉紧结构，它完全摒弃了额外附设的外部支撑、卡箍类构件，所有受力路径都沿着管道本体的轴向分布，不会在管路外侧形成突出的安装轮廓，对于安装空间狭窄、有外表面平整度要求的管路排布场景适配性极强。

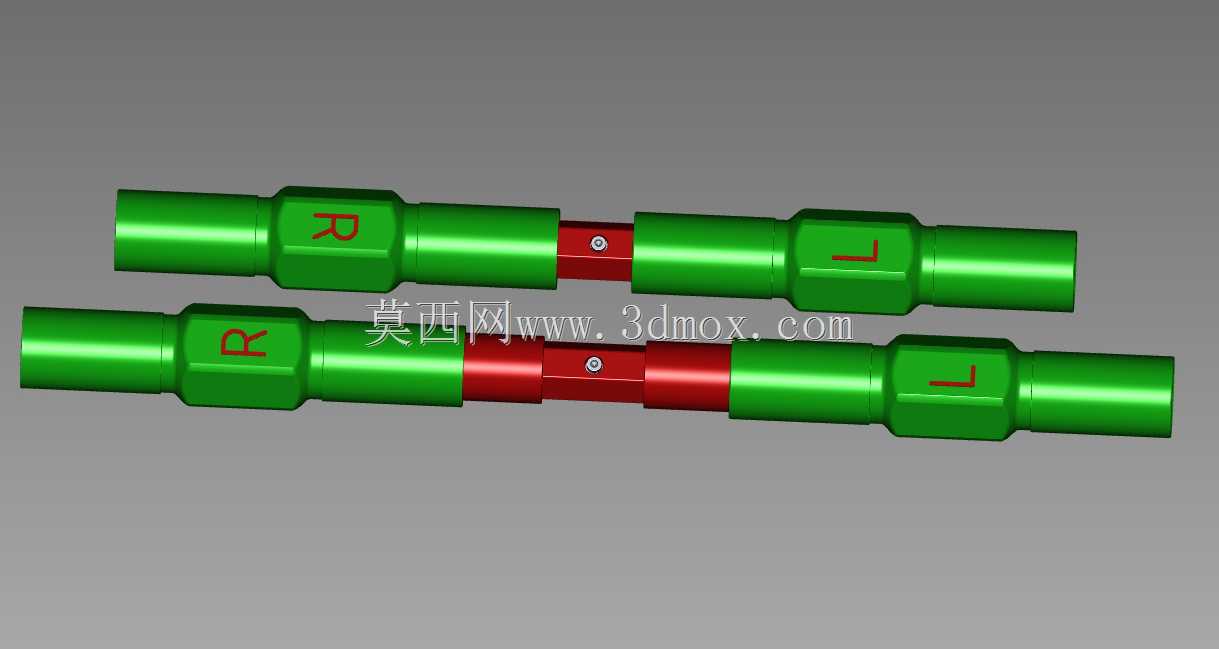

　　从实际应用场景来看，这类结构常出现在实验室流体试验台架、小型化工流体输送支路、精密液压控制回路的管路连接段，尤其是需要定期拆分维护、同时要保证连接段无泄漏的工况下，它的优势格外明显：传统的法兰连接需要在管端焊接法兰盘，占用径向空间大，螺栓紧固时容易出现受力不均导致的密封面偏斜；而这套张紧结构通过两端的拉杆本体与中间的调节螺母段配合，旋转中间的红色调节段就能实现轴向长度的微调，张紧行程可以覆盖±3mm的安装间隙偏差，不需要对管路进行额外的切割修配，现场装配效率能提升40%以上。

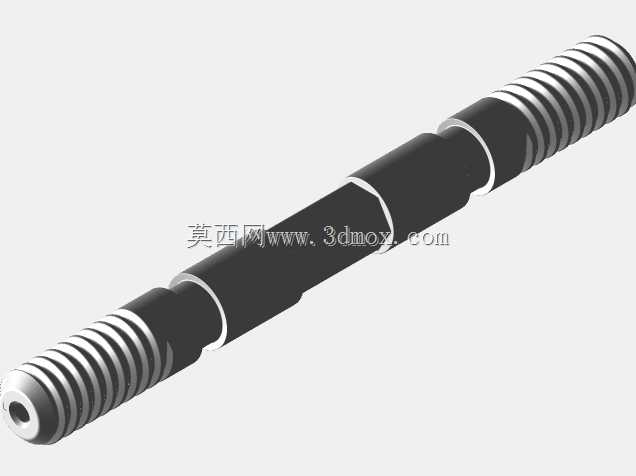

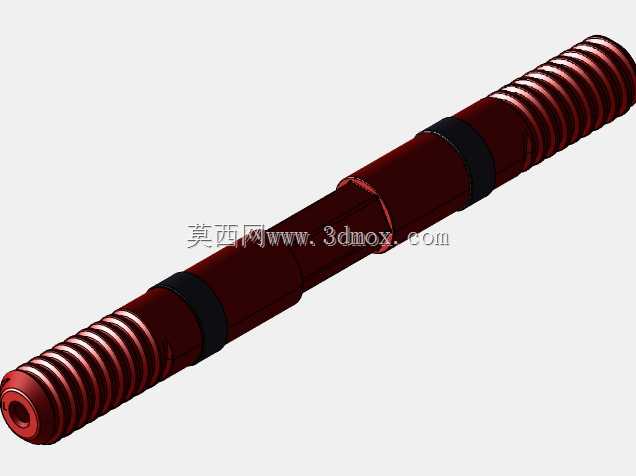

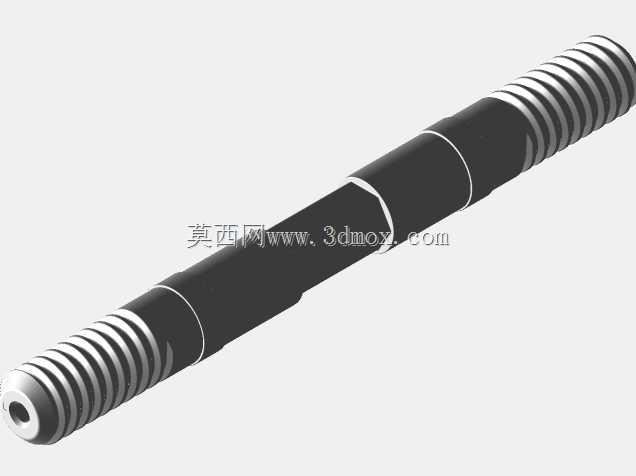

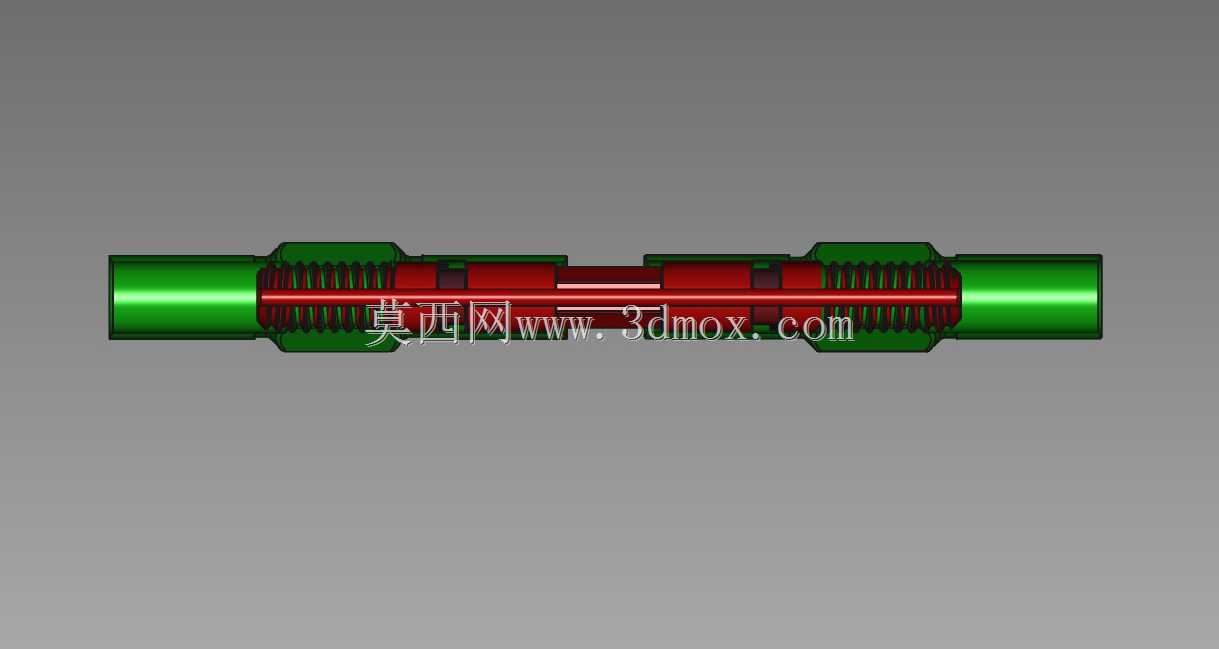

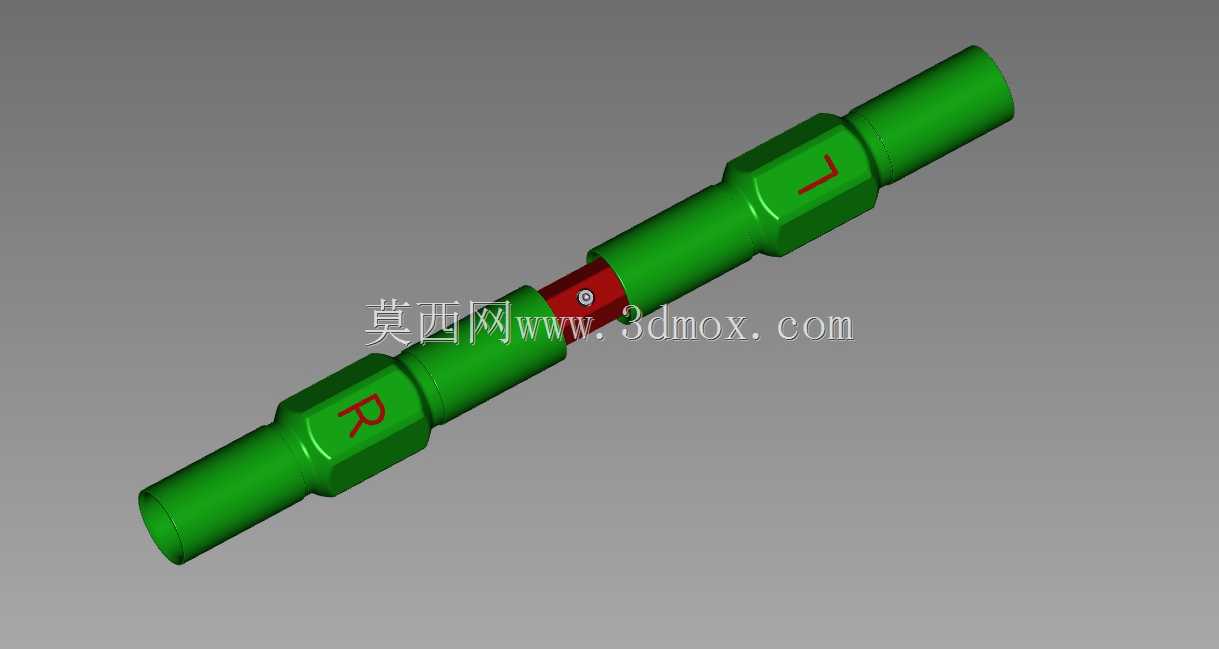

　　结构设计上，两端的绿色构件是与管路直接对接的拉杆主体，内部做了与管路通径一致的流道孔，不会因为增设张紧结构造成通径缩径、影响流体输送效率，外表面做了六方受力段，装配时可以用标准开口扳手卡住受力，不会出现管体跟转的问题。中间的红色调节段是张紧功能的核心，内部加工了正反两段梯形螺纹，分别与两端拉杆的外螺纹配合，旋转调节段时两端拉杆会同步向内收拢或者向外伸出，实现张紧力的线性调节，梯形螺纹的自锁角度经过校核，在额定1.6MPa的流体压力下不会出现松脱，不需要额外加装防松垫片或者锁紧螺母。密封结构完全集成在构件内部，在拉杆与调节段的配合端面设计了内置的O型圈安装槽，装配时密封圈完全被包裹在结构内部，不会暴露在外部环境中，避免了紫外线、腐蚀性气体对密封件的老化影响，无泄漏运行周期比外置密封结构长两倍以上。

　　安装边界方面，这套结构的最大外轮廓直径比所连接的管道外径大12mm，径向占用空间极小，安装时不需要在管路周围预留扳手操作的大空间，只需要预留15mm的径向操作间隙就能完成调节段的旋转操作；轴向安装长度在完全收拢状态下比同通径法兰连接短60%，对于排布紧凑的集成阀岛、试验台架内部管路来说，能大幅节省轴向安装空间。受力特性上，整个结构的受力完全沿轴向传递，调节段承受的是纯拉应力，没有额外的弯曲应力或者剪切应力，构件材料选用常规的304不锈钢或者6061铝合金就能满足强度要求，加工难度低，不需要复杂的五轴加工工序，普通数控车床就能完成所有构件的加工，制造成本比同规格的高压卡箍连接件低30%左右。

　　在实际选型使用时需要注意，这套结构仅适用于轴向的直线管路连接，不能用于有径向偏移或者角向偏移的管路补偿，如果管路存在较大的安装错位，需要先调整管路同轴度再安装张紧结构，否则会在螺纹配合段产生附加的弯曲力矩，长期运行下容易出现螺纹磨损或者密封失效。张紧力调节时不需要使用加力杆，用普通扳手拧到调节段手感受力均匀即可，过大的张紧力会导致螺纹配合面的预紧力超过屈服极限，反而会造成螺纹变形卡死，后期拆分维护困难。另外，由于密封结构内置，在装配前需要检查内部密封圈是否有划伤、错位，确认密封圈完全卡入安装槽后再拧动调节段，避免密封圈被螺纹剪切破损造成泄漏。

　　从建模角度来看，这套结构的所有配合面都做了公差适配，螺纹配合选用H7/g6的间隙配合，既保证旋转调节的顺畅度，又不会因为间隙过大造成密封面偏斜；六方受力段的尺寸完全符合标准扳手的尺寸系列，不需要定制专用工具；所有棱角处都做了R0.5的倒角处理，既避免装配时划伤操作人员，也能去除加工时的毛刺，减少应力集中点，提升构件的疲劳强度。对于需要做管路压力仿真的设计人员来说，这套结构的内部流道完全平滑过渡，没有台阶或者锐角，流体经过时的压力损失极小，仿真时可以直接提取内部流道进行网格划分，不需要额外做流道的简化处理，能大幅提升仿真效率。
