带法兰连接端的双十字轴万向传动结构

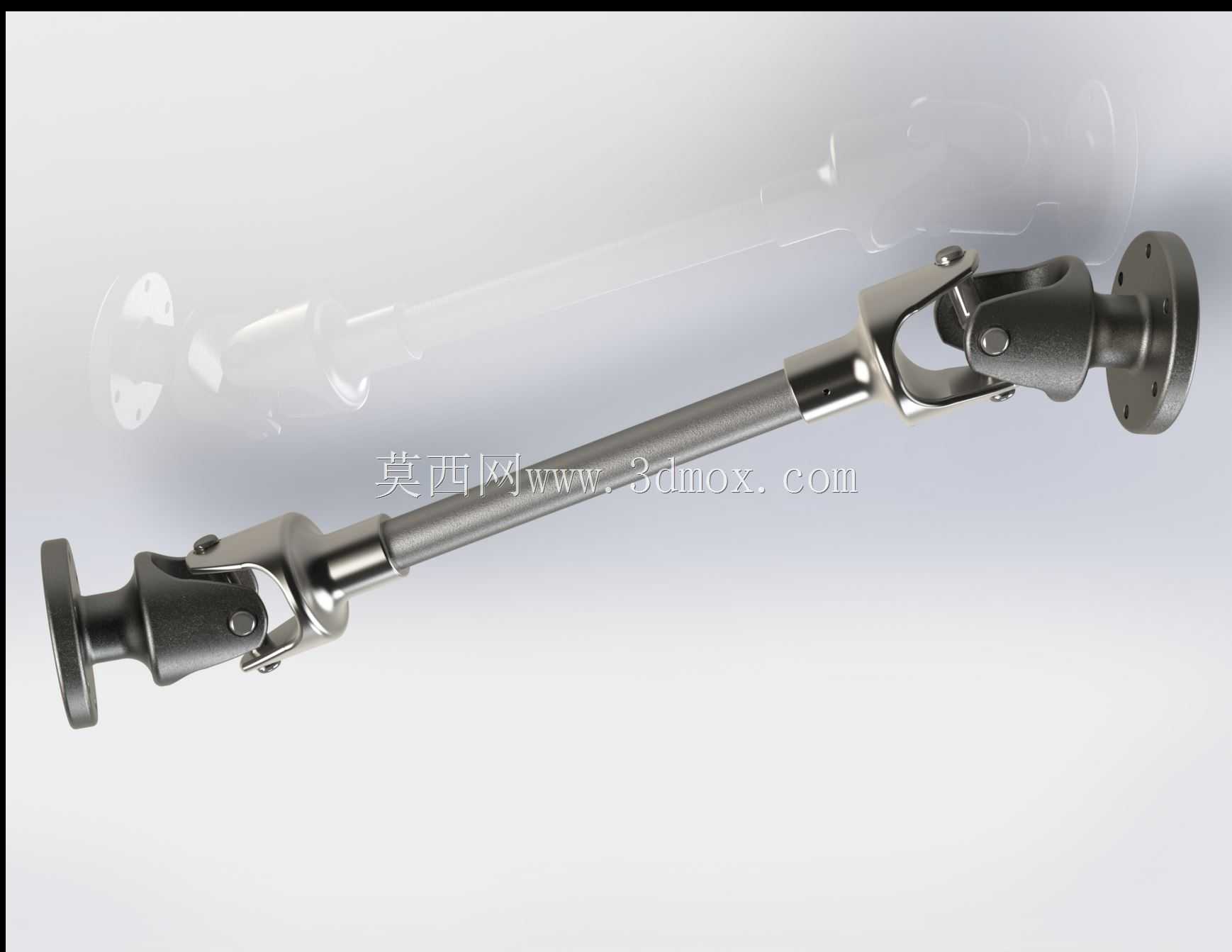

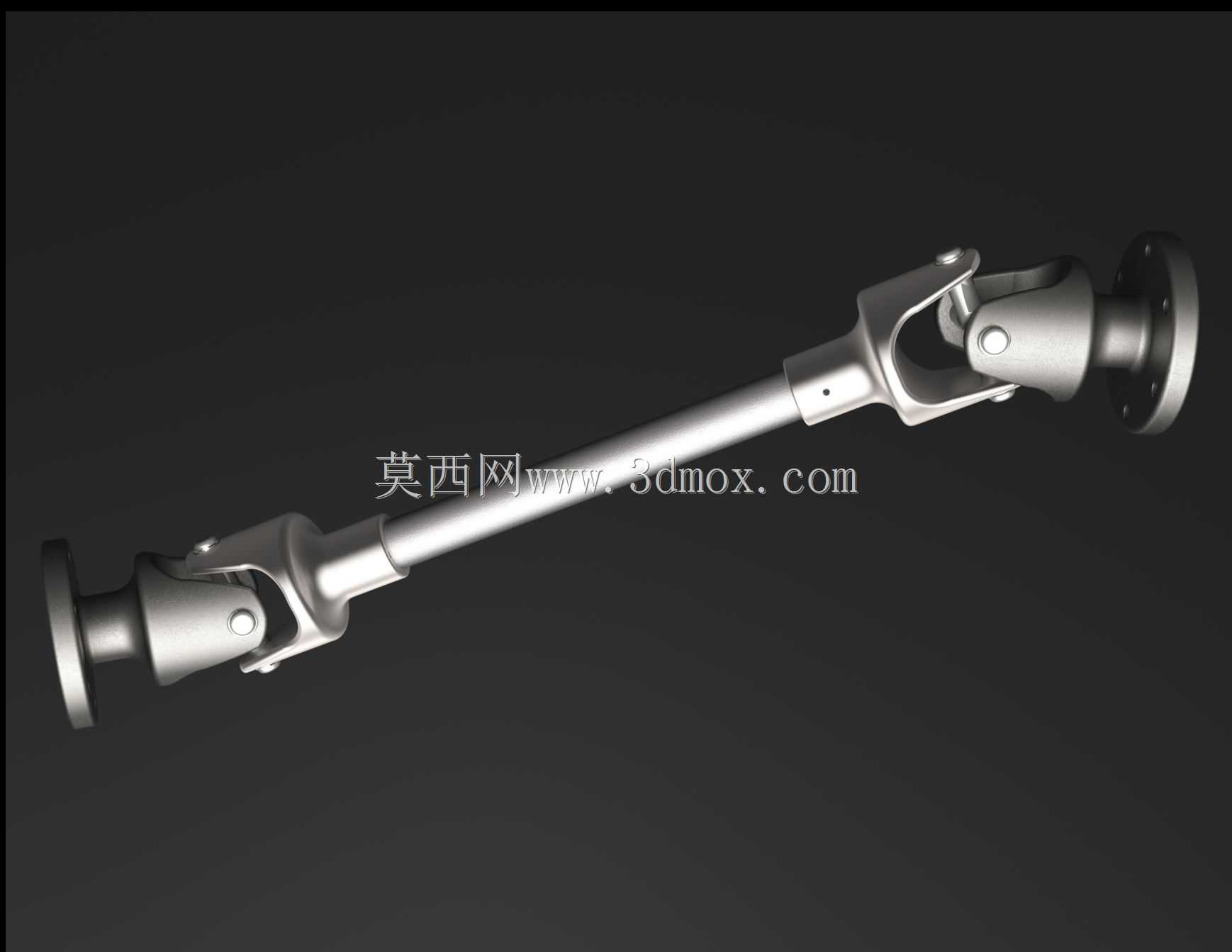

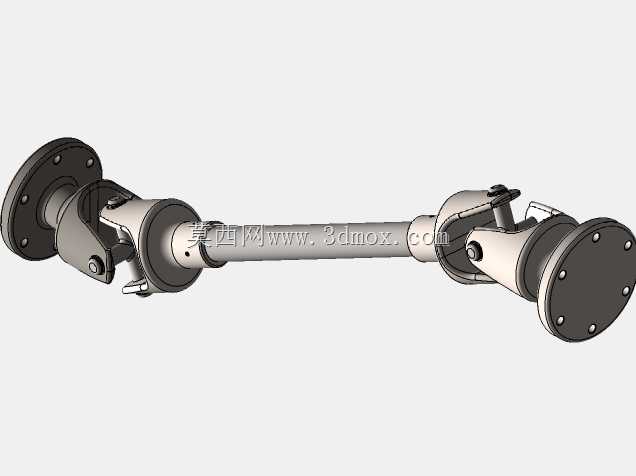

　　在动力传输系统的布局过程中，经常会遇到主动端与从动端轴线无法完全重合、存在一定夹角或者工作过程中相对位置会发生动态偏移的工况，这类场景下刚性联轴器完全无法满足使用需求，万向传动结构就成了这类工况下的核心传动部件。本次呈现的双十字轴万向节传动结构，两端采用标准法兰连接界面，中间通过实心传动轴杆衔接两组十字轴铰接副，能够在两轴存在角向偏移的状态下稳定连续传递旋转扭矩，在商用车传动系统、工业设备动力输出单元、工程机械行走机构、农业机械动力传输链路中都有极为广泛的应用。

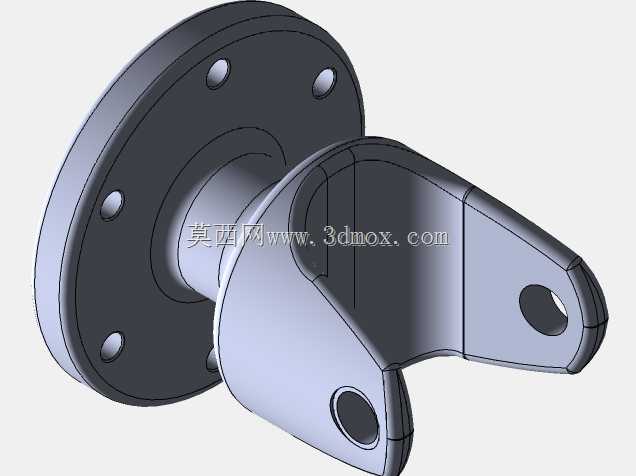

　　从实际功能特性来看，单组十字轴万向节在存在夹角传动时会产生输出端转速的周期性波动，夹角越大波动幅值越明显，而采用双十字轴的串联布局，只要保证两端万向节的工作夹角相等、中间传动轴两端的叉面处于同一平面，就可以完全抵消单节万向节带来的转速不均问题，让输入端与输出端的转速保持同步，大幅降低传动过程中的冲击载荷与振动噪声，这也是这类双节万向传动结构在长距离、变角度动力传输场景中被大量采用的核心原因。两端的法兰连接端面上预留了均匀分布的螺栓过孔，能够与配套的对接法兰通过高强度螺栓实现刚性锁紧，连接界面的摩擦力可以承担额定扭矩下的载荷传递，避免传动过程中出现连接松脱的问题，法兰端面的定位止口设计，能够保证安装时的同轴度基准，减少安装偏差带来的附加载荷。

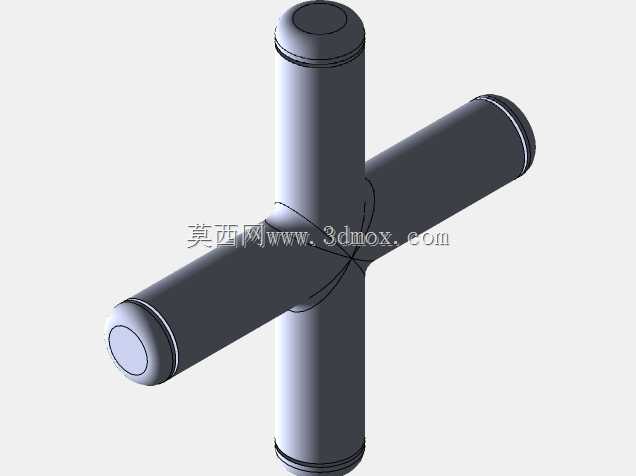

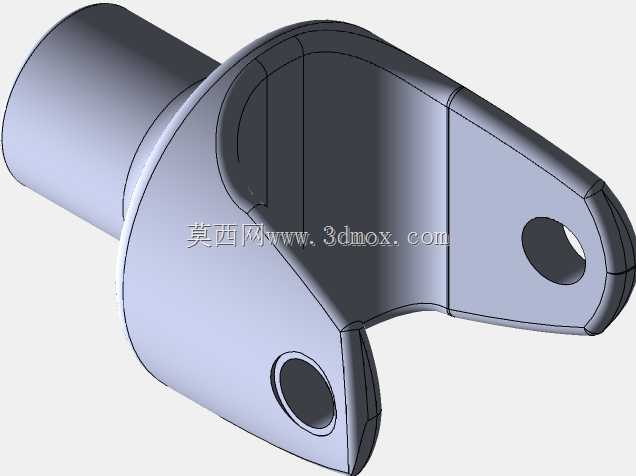

　　从结构设计的思路来看，十字轴的四个轴颈分别与两个万向节叉的轴承孔配合，轴颈处通常配套滚针轴承来降低转动过程中的摩擦阻力，轴承端部设置密封结构阻挡外界粉尘、泥水侵入，同时留存润滑脂保证长期运转的润滑效果，减少日常维护的频次。中间的传动轴杆采用变径设计，靠近万向节叉的位置做了加粗过渡，避免应力集中导致的轴杆断裂，轴杆的长度可以根据实际安装的中心距需求做适配调整，在建模过程中需要严格控制两端万向节叉的相位关系，保证装配后双节万向节的等速传动条件成立，同时要校核十字轴轴颈的剪切强度、轴杆的扭转强度、法兰连接螺栓的抗剪强度，确保在额定扭矩甚至瞬时过载工况下，各个部件都不会出现结构失效。

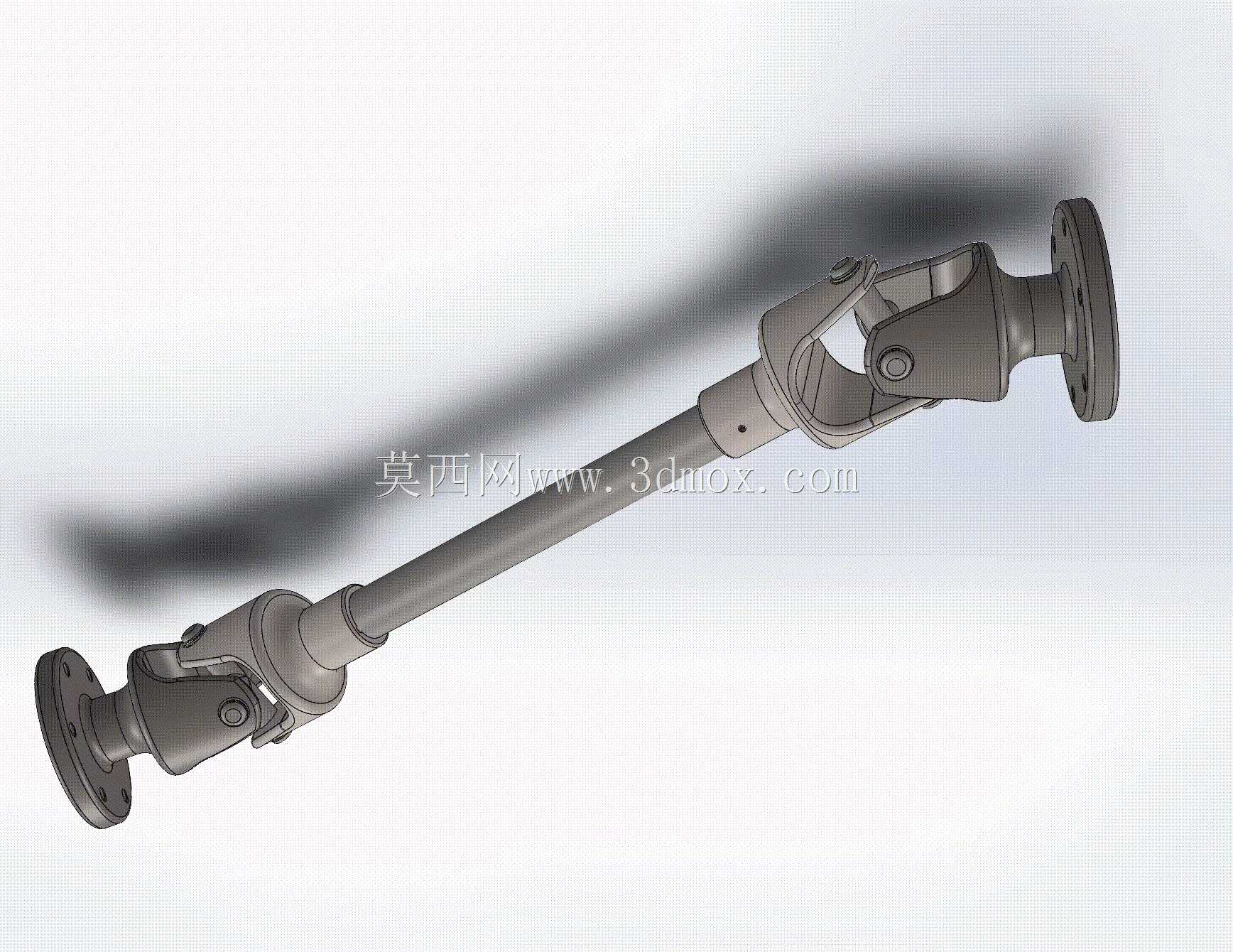

　　关于安装边界与尺寸适配，这类万向传动结构在选型安装时，首先要确认两端法兰的对接尺寸，包括法兰盘的外径、止口直径、螺栓孔分布圆直径、螺栓孔数量与孔径，保证对接界面能够完全匹配；其次要确认工作状态下的最大传动夹角，不能超过万向节允许的最大摆角范围，否则会造成十字轴卡滞、轴承异常磨损；另外要考虑设备运行过程中主动端与从动端的轴向窜动量，预留足够的轴向伸缩余量，避免传动过程中出现顶死或者脱开的问题。在三维建模过程中，需要还原十字轴与万向节叉的铰接运动关系，通过运动仿真可以验证不同夹角下的传动状态，检查各个部件在极限摆角下是否存在运动干涉，同时可以通过有限元分析模拟最大扭矩载荷下的应力分布，对应力集中的位置做圆角过渡或者结构加强，优化整体结构的安全系数。这类万向传动结构在实际使用中，不需要复杂的维护，只需要定期对十字轴轴承处补充润滑脂，检查连接螺栓的锁紧力矩，就可以保证长期稳定运行，相比其他柔性传动结构，它能够传递的扭矩更大，传动效率更高，适应的工况环境更复杂，在重载传动场景下有着不可替代的作用。
