实验性自适应气动平板弹性缓冲结构

　　在气动执行回路的末端缓冲场景里，常规刚性限位往往会带来活塞撞击端盖的冲击问题，不仅会带来明显的运行噪音，长期往复冲击还会造成密封件磨损、连接紧固件松动，直接缩短整套气动组件的使用寿命，这款自适应气动平板弹簧结构，正是针对这类小行程气动缓冲需求做的定向设计。

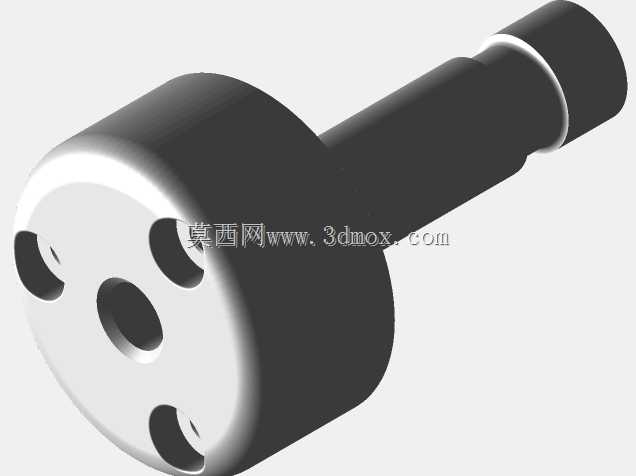

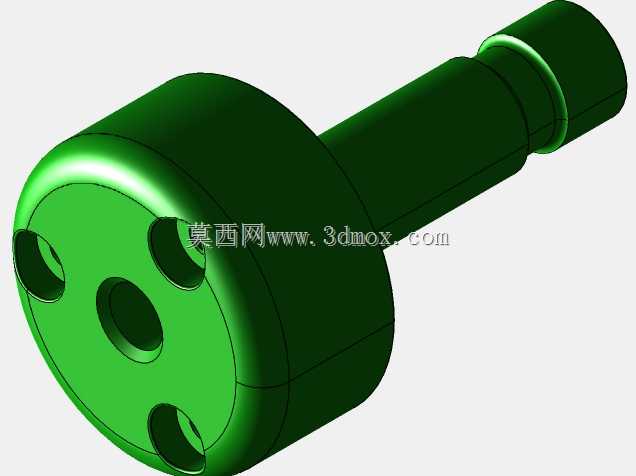

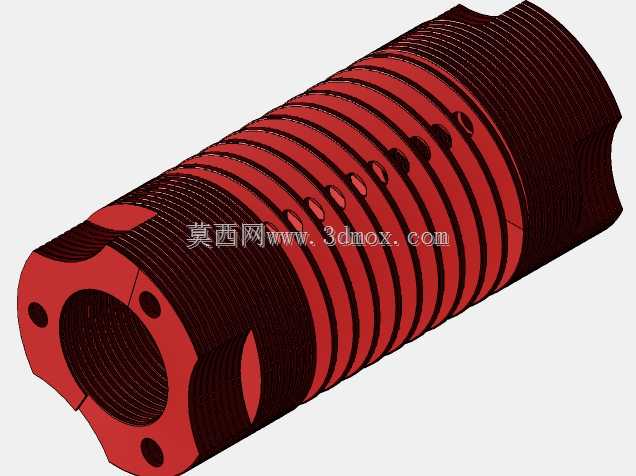

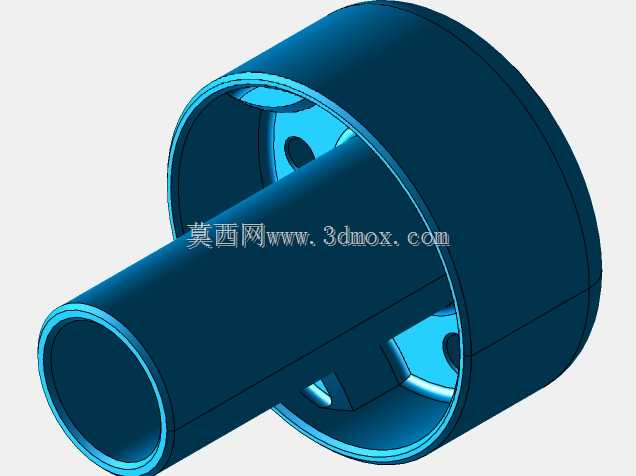

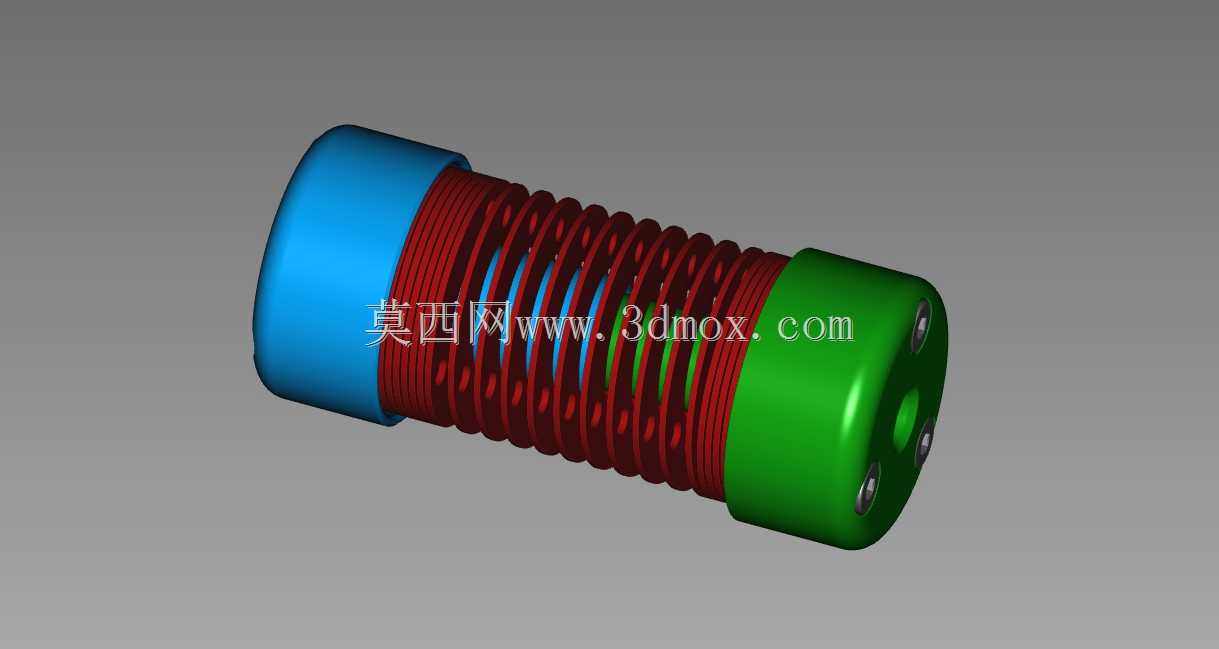

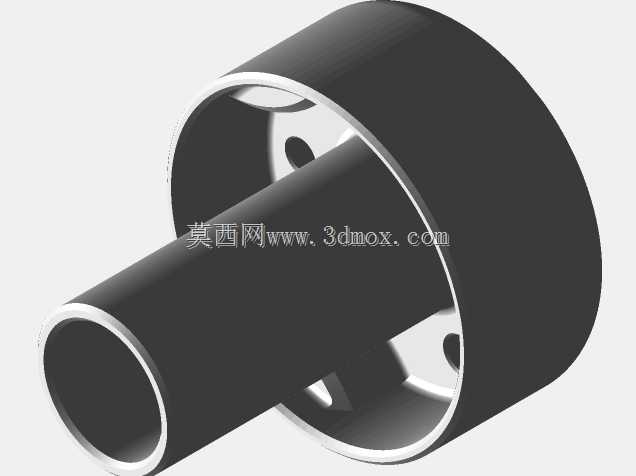

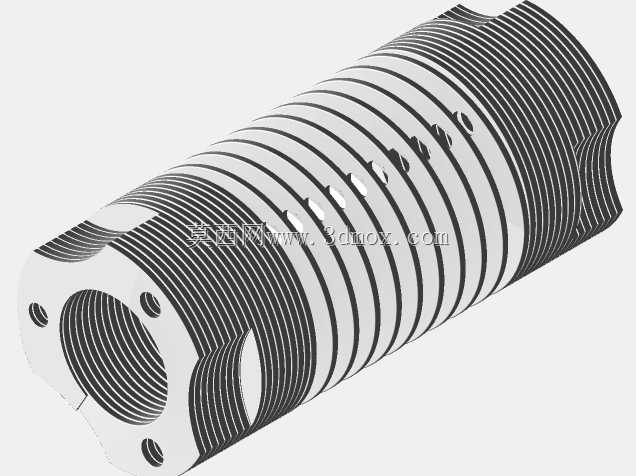

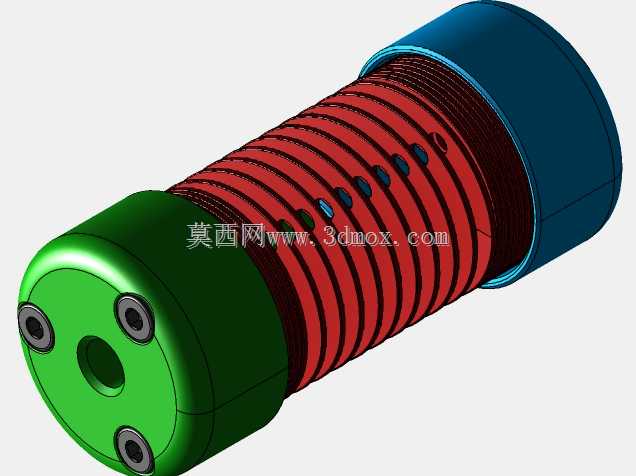

　　从结构组成来看，该组件整体为同轴圆柱形态，两端分别设置了不同配色标识的硬质端座，一端为封闭承压端，另一端为对接安装端，端座上预留了沉头安装孔位，可直接通过内六角螺钉对接气动执行元件的活塞杆端或者缸体端盖位置，不需要额外设计转接法兰，能有效压缩安装占用的轴向空间。中间的弹性主体采用多圈叠合的平板弹簧组结构，和传统圆柱螺旋压缩弹簧不同，平板弹簧的每一片簧片都采用等强度梁结构设计，叠合后可以在有限的压缩行程内获得更平缓的刚度变化曲线，不会出现螺旋弹簧压缩到后段刚度陡升的问题，能在整个缓冲行程里持续提供稳定的反力，吸收活塞运动末端的剩余动能。

　　设计过程中重点考虑了气动回路的压力波动适配问题，常规固定刚度的弹簧只能匹配特定压力区间的缓冲需求，当气源压力出现上下浮动时，要么会出现缓冲不足导致硬撞击，要么会出现缓冲过度导致活塞到位滞后，影响执行元件的动作节拍。这款结构的平板弹簧组采用了不等厚簧片错层叠合的设计，不同厚度的簧片会在不同压缩量下依次参与承力，小压缩量时由薄簧片提供低刚度反力，适配低压工况下的小动能缓冲，随着压缩量增大，厚簧片逐步接触承力，整体刚度平滑提升，适配高压工况下的大动能吸收，不需要更换弹簧就能覆盖0.2-0.8MPa常用气动压力区间的缓冲需求，自适应特性就体现在这里。

　　安装边界方面，该组件的整体外径控制在常规小型气缸的缸径匹配范围内，轴向总长度在自由状态下适配10-15mm的缓冲行程，安装时只需要保证两端对接面的同轴度在0.1mm以内，就可以避免弹簧组受压时出现偏磨，端座上的安装孔采用对称分布设计，既可以适配螺钉直接锁紧的安装方式，也可以在端座中心预留的通孔位置穿装导向杆，用于长行程工况下的弹簧组导向，防止高速往复运动时弹簧出现径向窜动。

　　实际应用场景里，这类结构除了用在标准气缸的末端缓冲，还可以集成在气动夹爪的开合限位位置，减少夹爪开合到极限位置时的撞击，也可以用在小型气动冲压设备的冲头缓冲环节，吸收冲头接触工件瞬间的冲击振动，改善冲压件的成型质量。和橡胶缓冲垫相比，平板弹簧组不存在橡胶材料老化、温度变化导致刚度漂移的问题，在-20℃到80℃的常规工业环境温度区间内，刚度特性保持稳定，长期使用不需要频繁更换缓冲件；和液压缓冲器相比，该结构没有密封件、阻尼油这类易损元件，不需要定期维护，响应速度更快，适合高频往复动作的气动工位，每分钟120次以内的往复动作频率下，弹簧组的疲劳寿命可以满足长期工业使用要求。

　　建模过程中对每一片簧片的折弯弧度、叠合间隙都做了参数化设置，调整簧片厚度、叠合数量、折弯半径这几个参数，就可以快速衍生出不同刚度、不同行程的同系列缓冲结构，适配不同负载、不同缸径的气动元件选型需求，端座的安装孔位也做了参数化配置，可以根据对接元件的安装孔距快速调整孔位尺寸，不需要重新绘制整体结构，能有效缩短同类缓冲元件的设计迭代周期。结构的所有棱边都做了R0.5的圆角处理，既可以避免安装时划伤操作人员，也能消除簧片边缘的应力集中点，提升弹簧组的疲劳强度，端座和弹簧组接触的位置做了同轴定位台阶，装配时弹簧组可以直接卡在台阶上，不需要额外的定位工装，装配效率更高。
