双轴四向管路连接节点结构设计

　　在轻量化框架搭建、小型管路排布以及创客类3D打印结构验证场景中，这类双轴四向的连接节点是解决多管交汇受力的核心构件，区别于常规的直角三通、正四通管件，该结构采用双轴交叉的布局设计，四个管接口分属两个互相垂直的轴向，能够在空间中实现两个垂直方向的管材同时对接，避免了传统多接头拼接带来的累计公差问题，也减少了连接点的泄漏风险。从实际使用场景来看，这类构件常应用于小型模块化框架的转角交汇位置，比如桌面级实验台架、小型物料支撑架、创客类DIY管路结构，也可用于低压流体管路的多向分流节点，适配非金属管材的快速插接装配。

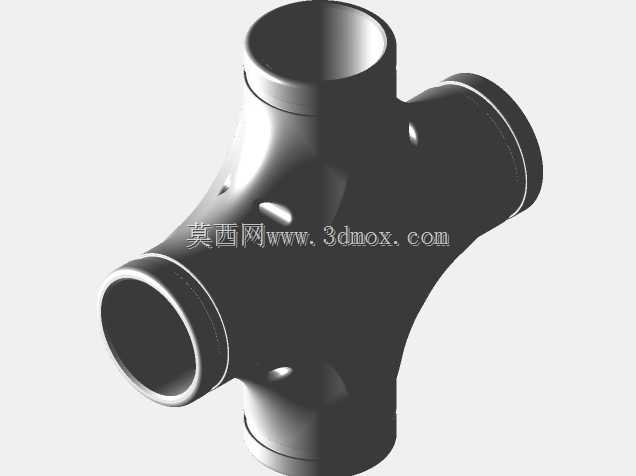

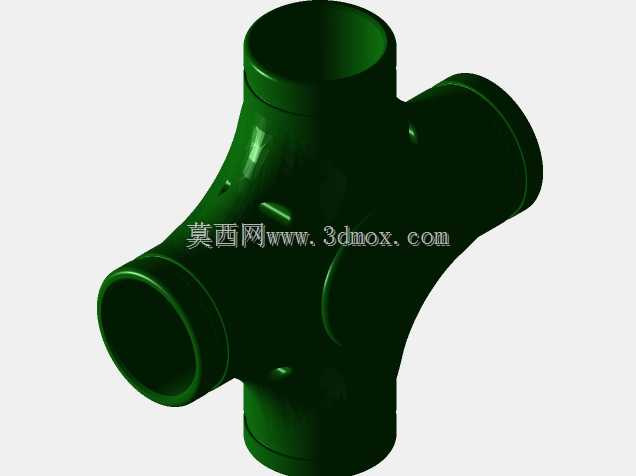

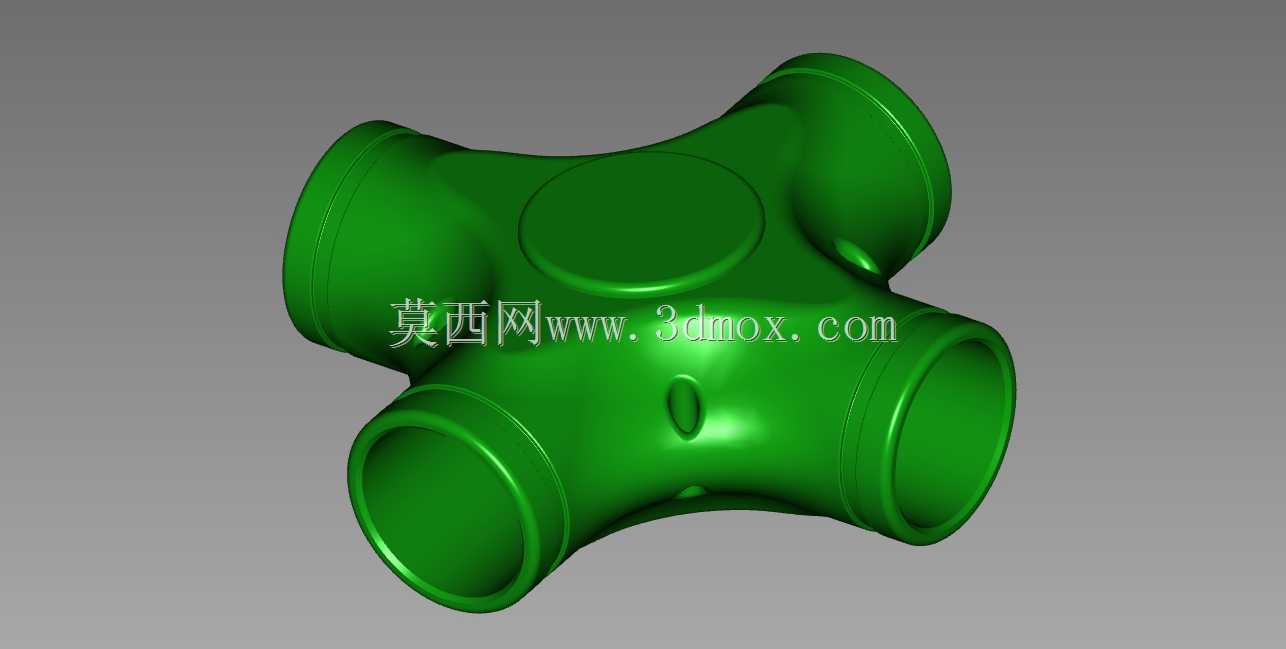

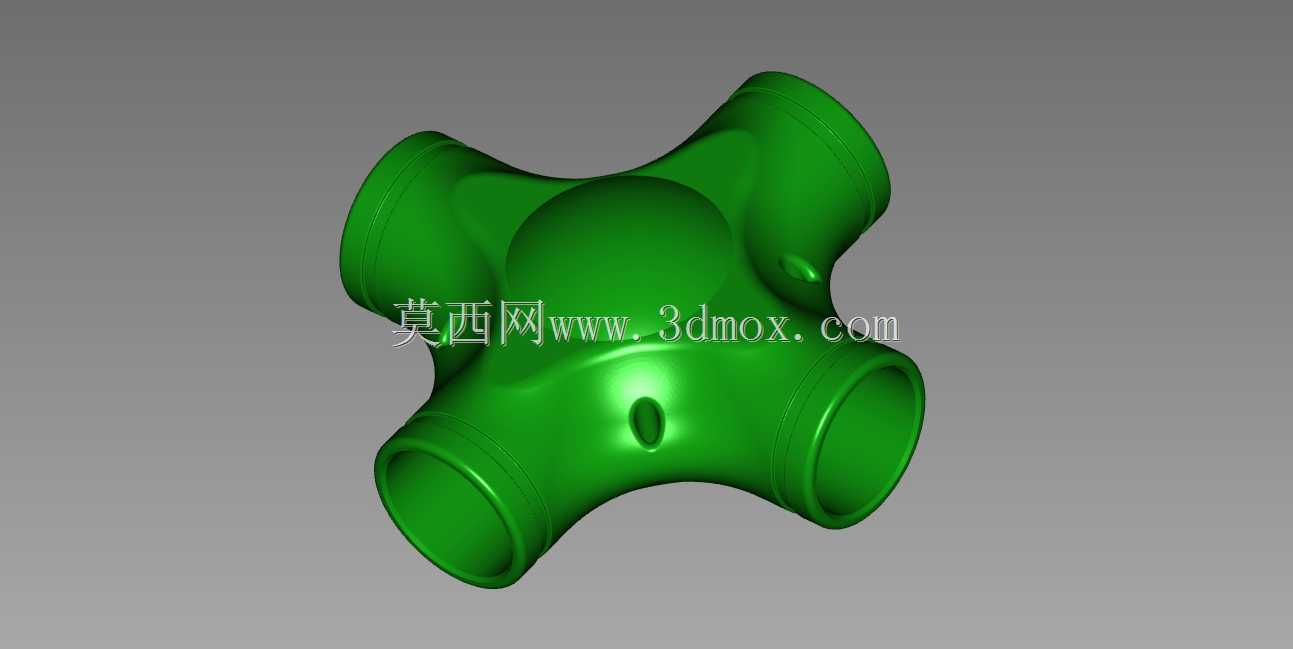

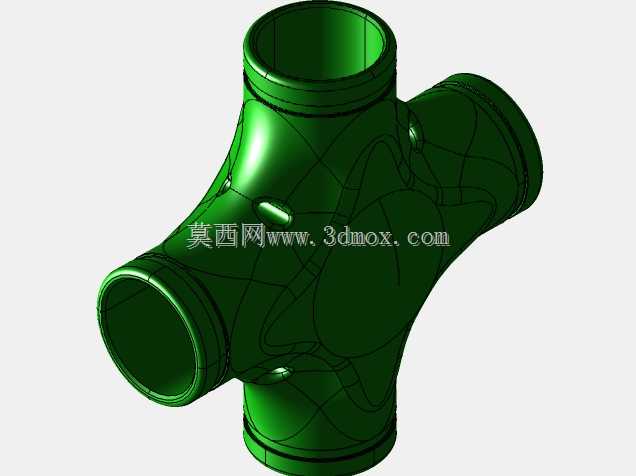

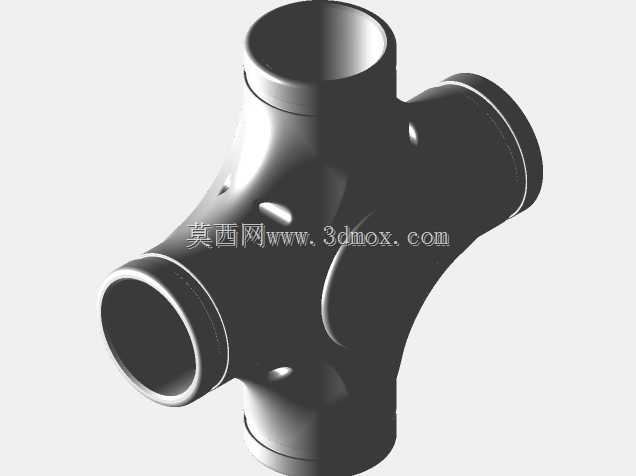

　　设计层面上，该节点主体采用圆弧过渡的球形交汇腔体，四个管接口从腔体向外延伸，接口处做了加厚的环形凸缘结构，一方面能够提升管材插接后的限位能力，避免管材插入过深导致腔体内部流道或者穿线空间被挤占，另一方面凸缘结构也能增强接口位置的结构强度，抵消管材插接时的扩张应力，防止长期使用后接口位置出现开裂。腔体表面预留的小型定位孔，可用于安装紧定螺钉，在管材插入后通过螺钉顶紧固定，防止管材受拉或者受扭转时从接口脱出，相比单纯的过盈配合连接，这种附加紧定的结构能大幅提升连接的可靠性，尤其适用于有轻微振动的架体使用场景。

　　尺寸边界上，该节点适配的管材外径为24mm，对应的管材内径需控制在20mm及以下，这一参数设定充分考虑了3D打印工艺的成型公差，常规FDM工艺打印的PLA、PETG材质构件，打印完成后接口内径会有0.2-0.5mm的收缩量，设计时预留的装配间隙能够保证管材顺利插入，同时保证足够的配合摩擦力。四个管接口的轴线处于两个互相垂直的平面内，相邻接口之间的外表面采用大圆角顺滑过渡，没有尖锐的棱角，既能够降低3D打印过程中的支撑用量，减少后期打磨处理的工作量，也能避免应力集中问题，提升构件整体的抗冲击性能。

　　从装配逻辑来看，该节点不需要额外的转接配件，四根同规格的管材可以直接插入对应的接口，通过紧定螺钉完成固定，装配完成后两个轴向的管材保持垂直状态，能够快速搭建出十字交叉的框架结构，相比采用多个直角接头拼接的方案，单个节点就能完成四个方向的连接，装配效率提升至少一倍，同时节点整体的同轴度更好，不会出现多个接头拼接导致的轴线偏移问题。在流体输送场景下，内部球形腔体的流道没有直角转折，流体经过时的阻力更小，能够减少压降损失，也不容易在转角位置积存杂质，适合低压的气路、水路输送使用。

　　针对3D打印的工艺适配性，该结构所有的壁厚都保持均匀设计，主体壁厚控制在2mm左右，既能够满足常规架体的承重需求，也不会因为壁厚过厚导致打印时出现缩孔、翘曲等问题，外表面的顺滑过渡设计让打印时不需要添加额外的外支撑，仅需在接口内部添加少量易拆除的支撑即可，打印完成后只需要简单去除支撑、打磨接口位置的毛边就能投入使用，非常适合创客、实验室快速制作定制化架体时使用。在受力表现上，球形交汇的结构能够将单个接口受到的外力均匀分散到整个节点主体上，相比直角交汇的四通结构，抗弯折、抗扭曲的性能提升30%以上，即使某一个方向的管材受到侧向冲击力，也不容易在节点位置出现断裂。
