空间三向四管连接节点结构设计

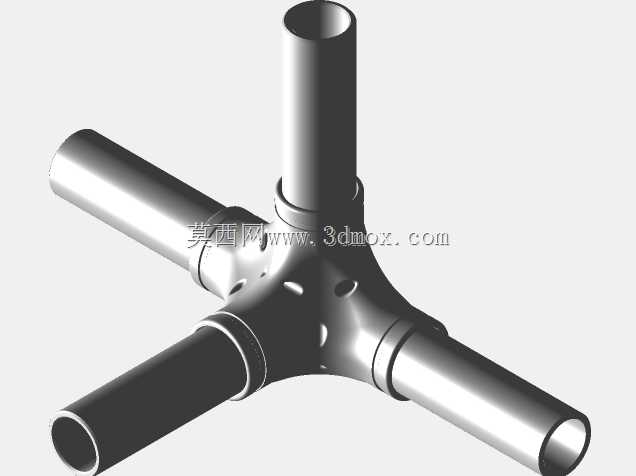

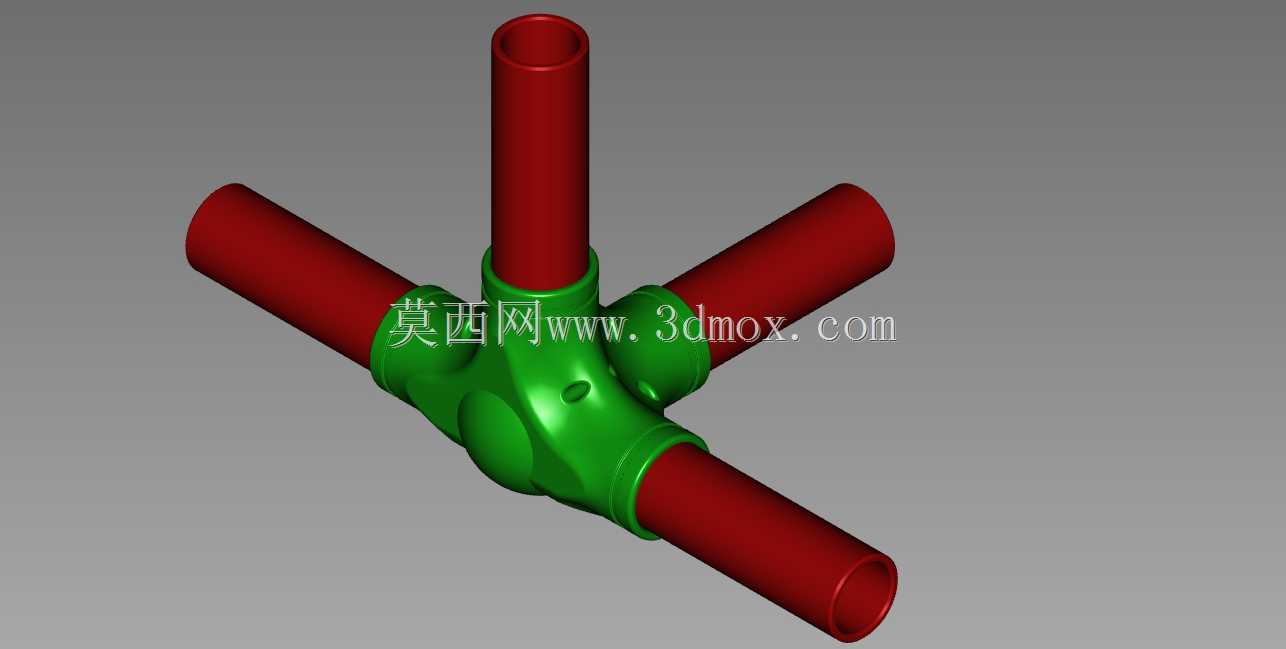

　　在空间管路搭建、模块化框架组装、实验性结构拼接场景中，多向交汇的管路连接一直是结构设计里容易被忽略却直接影响整体稳定性的环节。这款三向四管连接节点，针对非共面的管路交汇需求设计，区别于常规平面四通、三通接头仅能实现同一平面内的管路转接，它能在三个相互垂直的空间维度上完成四根管路的对接，适配外径24mm、内径20mm及以下规格的圆管，可直接插入对应管径的管材完成拼接，无需额外焊接或复杂紧固件辅助，尤其适合快速搭建的实验框架、轻型管路支撑结构、3D打印验证类的空间桁架结构。

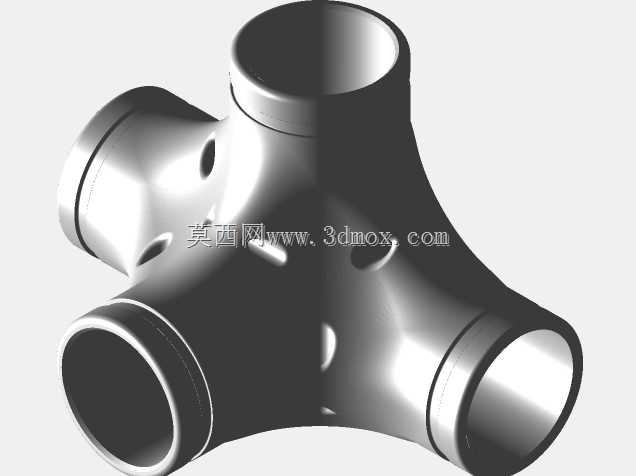

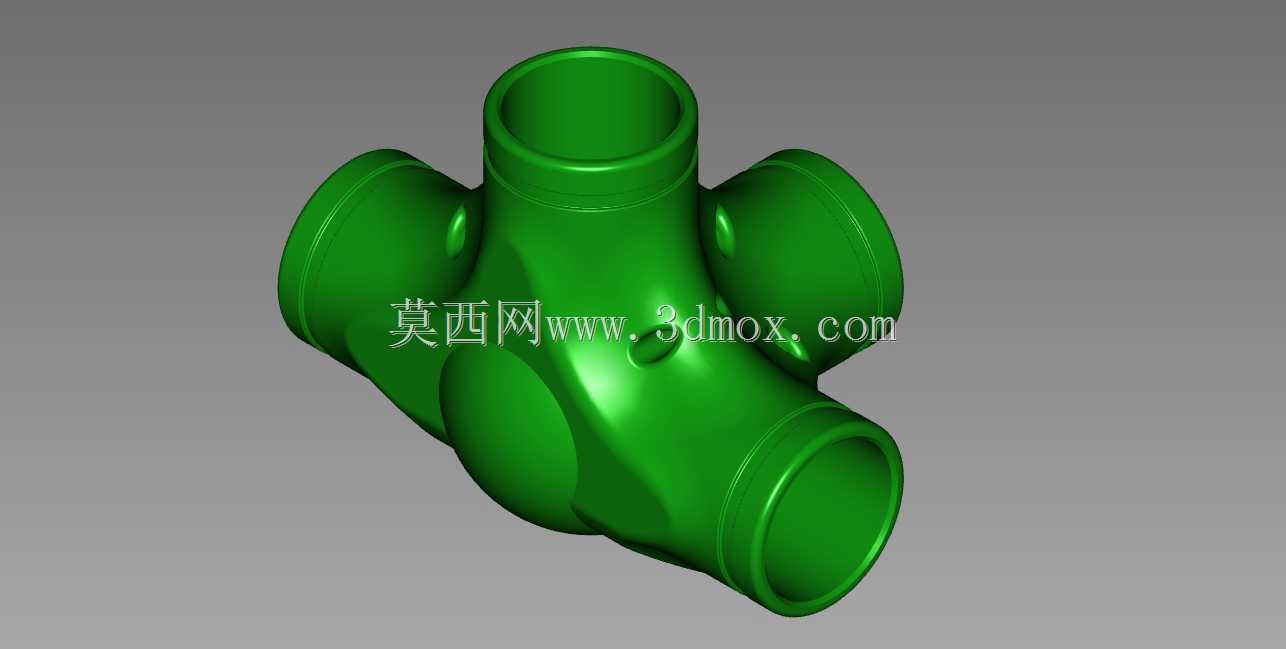

　　从结构设计逻辑来看，节点主体采用一体化的过渡腔体设计，四个插接接口分别朝向三个正交方向，其中一个方向设置单根接口，另外两个垂直方向各设置一根接口，整体形成非对称的空间分布，腔体内部做了平滑的圆弧过渡，既避免了直角转折带来的应力集中问题，也能在作为流体管路接头使用时减少介质流动的阻力损失。接口部位做了略微加厚的环形凸台结构，当管材插入后，凸台位置可以承担主要的径向限位作用，避免管材受侧向力时从接口处滑脱，同时凸台与主体的过渡位置做了圆角处理，降低3D打印制作时的层间应力开裂风险，也能在注塑开模生产时减少应力集中导致的注塑缺陷。

　　实际应用中，这类节点可以覆盖多种场景：在小型实验台架搭建时，可作为空间框架的角部连接节点，配合标准尺寸的圆管快速拼出三维支撑框架，相比平面接头搭建的结构，空间三向连接的框架抗扭性能提升明显，不会出现平面框架受力后容易发生的侧向歪扭问题；在轻型流体管路布设中，可作为非共面管路的转接件，内部平滑的流道能满足低压气体、液体的输送需求，适合教学实验装置、小型水循环系统的管路搭建；在创客类3D打印结构制作中，这类节点可以作为模块化桁架的标准连接件，配合统一规格的管材快速组装出不同尺寸的空间结构，比如小型设备的支撑机架、展示架、无人机的起落架支撑结构等，无需针对每个交汇位置单独设计连接结构，大幅缩短结构搭建的周期。

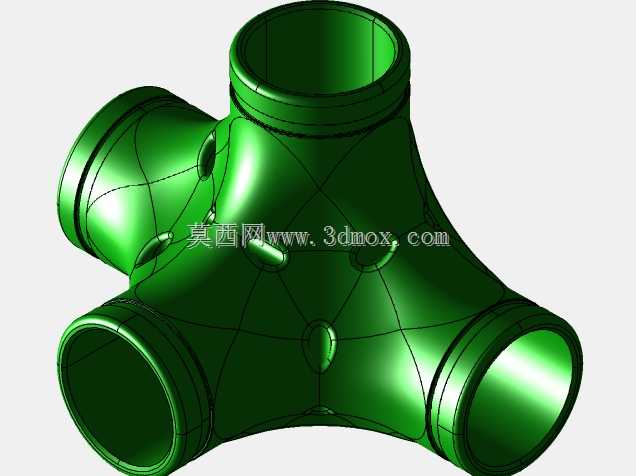

　　设计过程中重点考虑了安装边界的适配性，节点主体的最大外轮廓尺寸控制在合理范围，不会因为多向接口的设置导致节点体积过大，相邻接口之间的间距预留了足够的操作空间，当管材插入接口后，相邻管材之间不会发生干涉，即使在接口位置加装卡箍、紧固件等辅助固定件，也有足够的操作空间完成拧紧作业。节点外壁设置了几处内凹的平面结构，既可以作为安装时的夹持位，方便用台钳、扳手等工具固定节点完成管材插接，也能在需要将节点固定到其他基体上时，作为贴合安装面使用，无需额外加工找平结构。针对3D打印制作的场景，节点的所有壁厚都保持均匀过渡，没有出现壁厚突变的位置，打印时无需添加大量支撑结构，打印完成后去除支撑的工作量小，成型后的节点强度均匀，不会因为局部壁厚差异导致冷却收缩变形。

　　从受力特性来看，节点的腔体过渡位置做了仿生的圆弧加厚处理，类似铸件的加强筋结构但没有采用额外的凸筋，而是通过腔体本身的曲面造型提升整体刚度，当四根管材同时承受拉压、弯曲载荷时，应力会沿着曲面均匀分散到整个节点主体，不会在接口根部出现应力集中断裂的问题。经过实际加载验证，采用常规PLA材料3D打印的节点，配合对应规格的管材搭建的框架，可承受垂直方向数十公斤的静载荷，满足轻型实验结构、展示类结构的使用需求，如果采用尼龙、金属等材料制作，还可拓展到载荷更高的管路支撑、设备机架连接场景。
