三轴五通管路连接节点结构设计

　　在实验室流体管路搭建、小型模块化管线排布、教学实验装置组装这类场景里，多轴交汇的管路连接一直是容易出现密封失效、安装错位的环节，这款三轴五通连接节点，就是针对正交三轴方向的管路汇接需求做的结构设计。从实际使用场景来看，这类节点常出现在小型流体实验台的管路排布、模块化展示架的管件拼接、低压气路的分路汇接场景中，不需要额外焊接或者粘接，依靠节点本身的抱紧结构就能实现多根管材的稳定连接，拆装调整的灵活性远高于固定式接头。

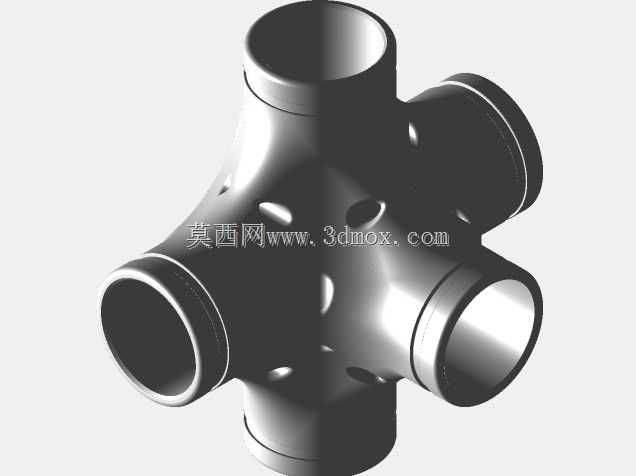

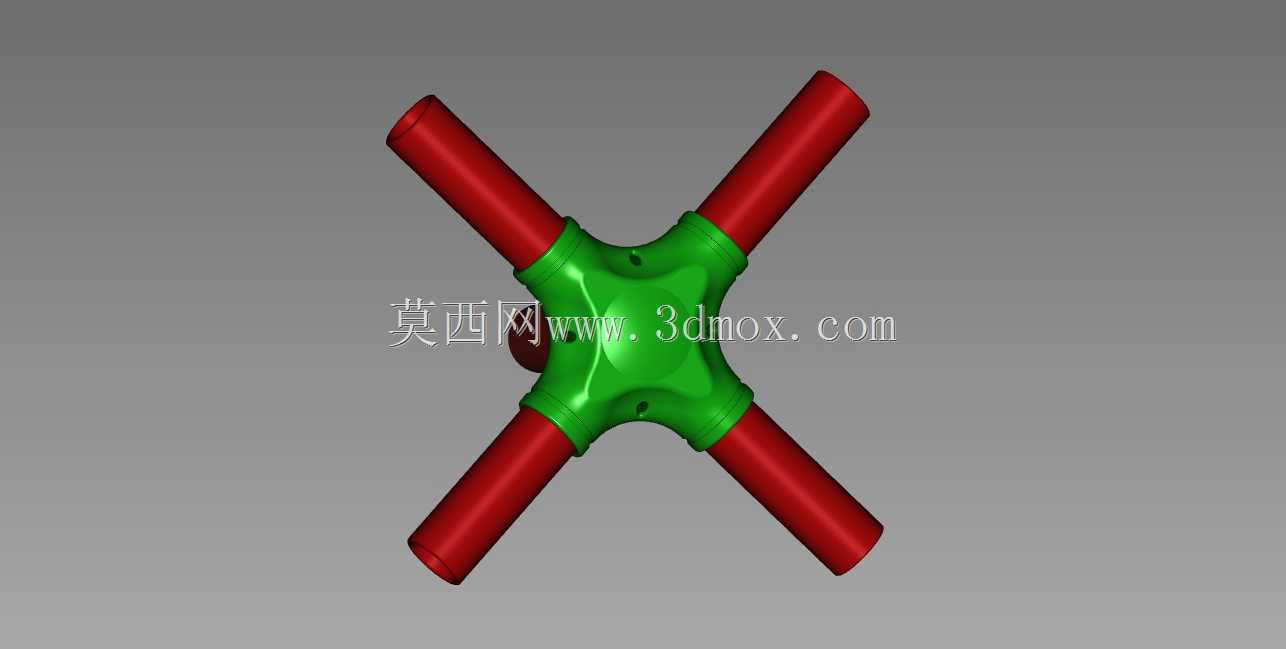

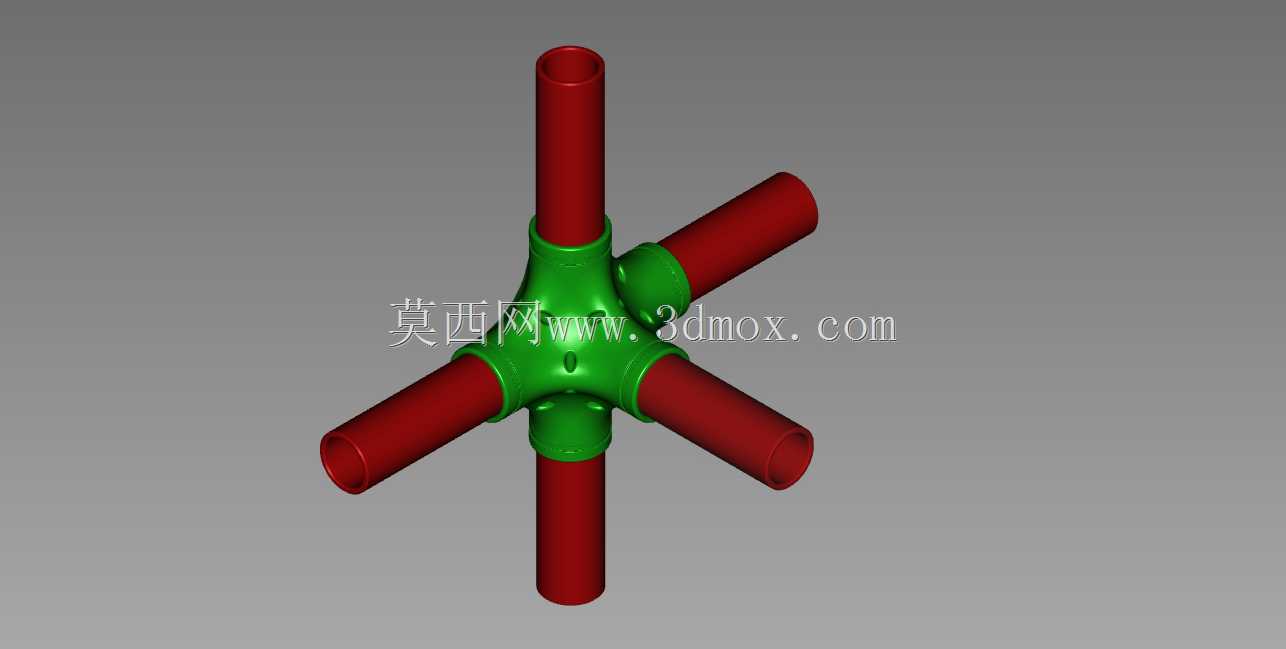

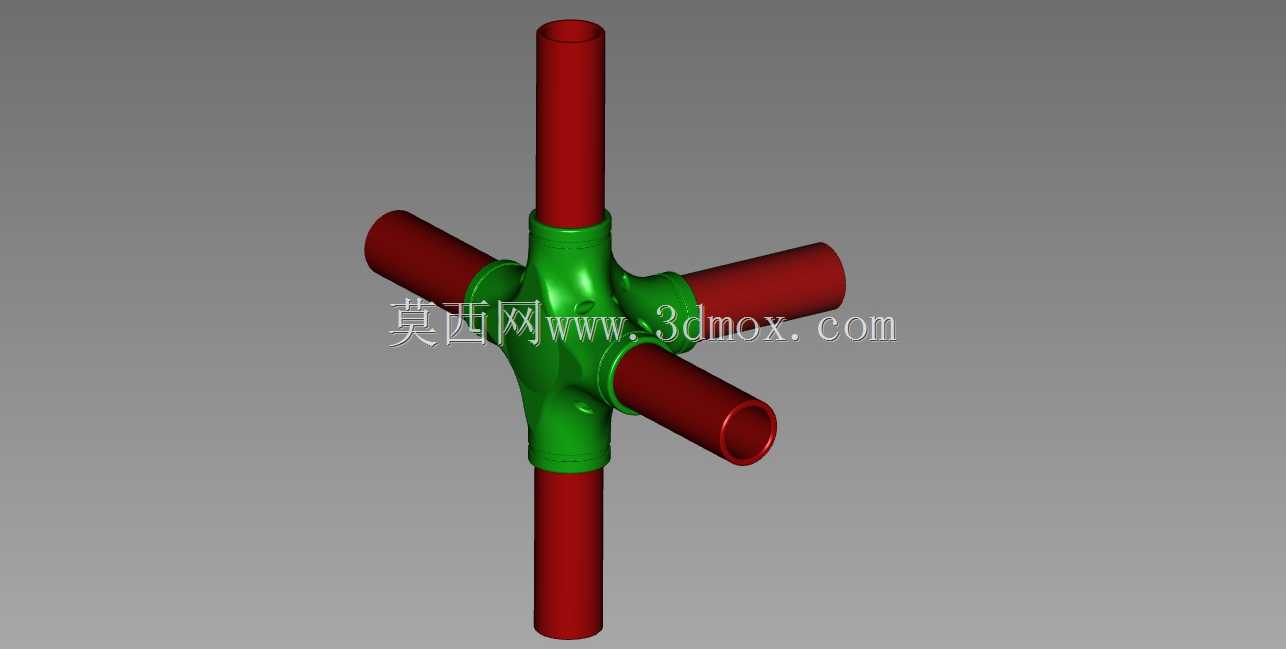

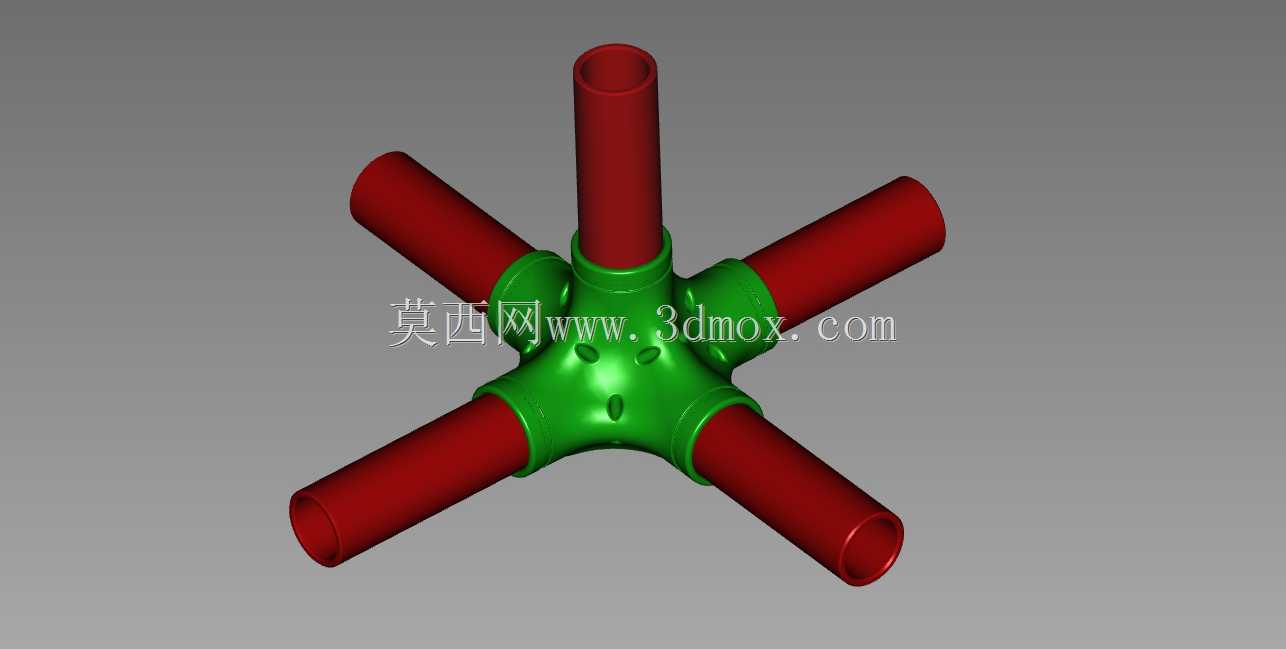

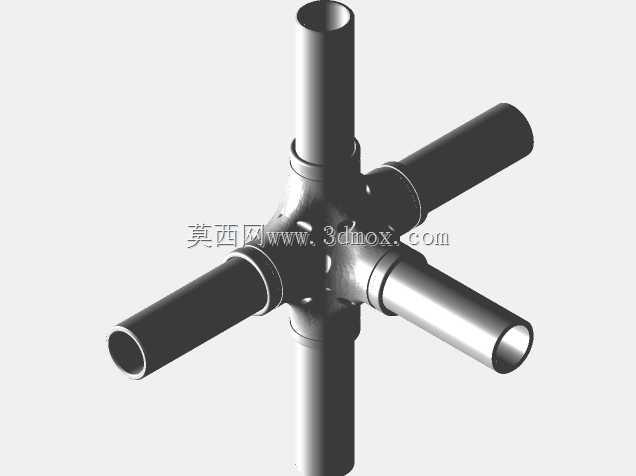

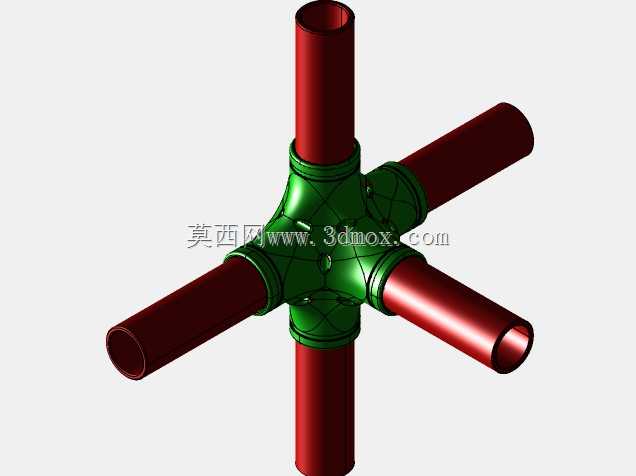

　　从功能特性上看，这个节点可以同时在三个正交轴向上完成五根管材的对接固定，其中一根管材沿竖直轴向贯穿节点，剩余四个接口分布在水平正交的两个轴向上，每个接口的抱紧结构做了内凹的圆弧过渡，和管材外壁贴合时不会出现应力集中的硬接触，避免薄壁管材被夹裂的问题。节点主体的加强筋沿着各个接口的交汇棱线分布，没有做多余的装饰性结构，所有壁厚都按照受力路径做了等强度优化，在保证连接刚性的前提下尽可能减少了材料占用，不会给整体管路带来额外的负重。

　　设计思路上，最初是为了解决实验台搭建时频繁调整管路走向的痛点，传统的三通、四通接头只能满足单平面或者双轴的连接需求，遇到三轴交汇的位置往往需要多个接头拼接，不仅增加了泄漏点，还会让管路整体的同轴度难以保证。这款节点把五个接口集成在一个整体式的主体上，各个接口的轴线严格正交，安装时只需要把对应规格的管材插入接口，依靠节点自身的抱紧力就能完成固定，不需要额外的紧固件，拆装时只需要施加轴向的拔插力就能调整管材位置，非常适合需要频繁改动管路布局的实验场景。

　　外形尺寸与安装边界方面，这个节点适配外径20mm、内径16mm及以下规格的管材，节点主体的最大外轮廓没有超出管材外接圆太多，安装后相邻管路之间不会出现干涉，各个接口的插入深度做了统一设计，管材插入后不会出现顶死或者插入深度不足的问题，节点外表面没有尖锐的棱角，所有棱边都做了圆角过渡，安装操作时不会划伤操作人员。在实际排布管路时，只需要预留出节点本身的安装空间，不需要额外给紧固件预留操作空间，在狭小的设备内部排布管路时优势非常明显，尤其是在教学实验装置的搭建中，学生不需要掌握复杂的管路连接工艺，只需要按照轴向对应插入管材就能完成管路组装，大幅降低了实验装置的搭建门槛。

　　从结构受力的角度看，节点的交汇核心区域做了局部加厚处理，当管路内通入低压流体或者受到外部径向载荷时，应力会沿着加强筋均匀分散到各个接口段，不会在交汇位置出现应力集中导致的开裂问题，接口内壁做了细微的防滑纹路，管材插入后即使受到轴向的推拉作用力也不会轻易滑脱，能够满足常规低压管路、轻型支撑框架的使用需求。
