六向连接轴管节点结构设计

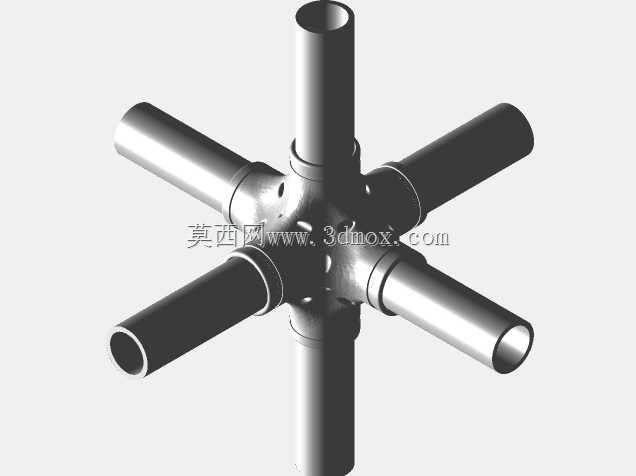

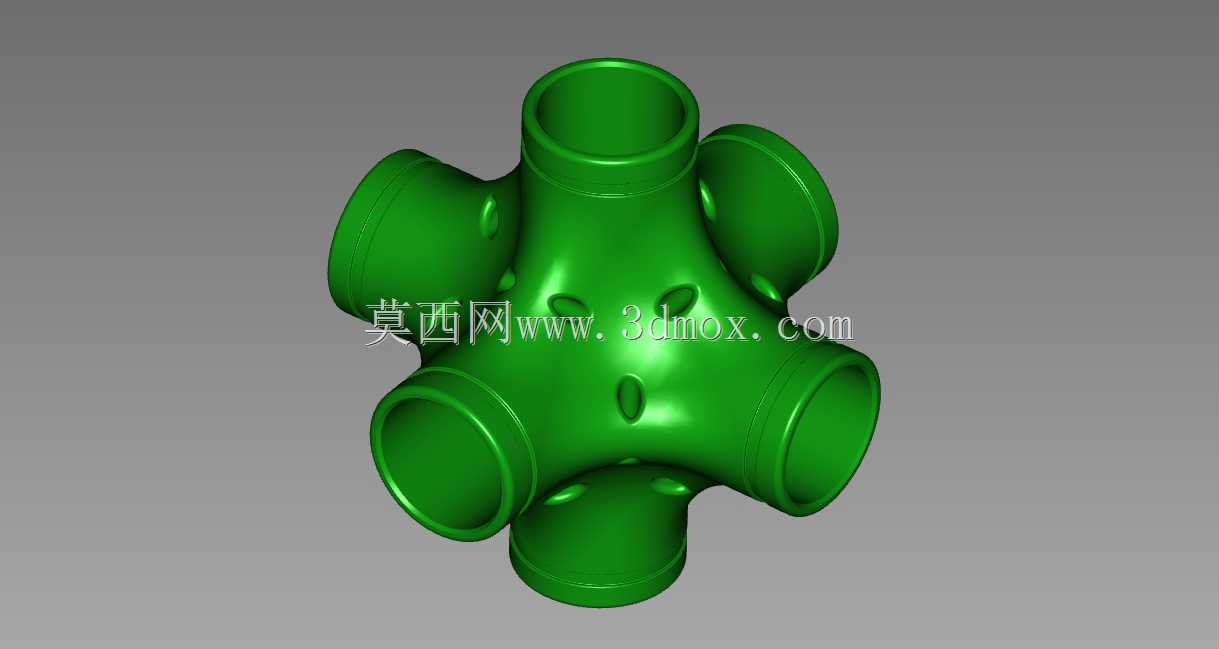

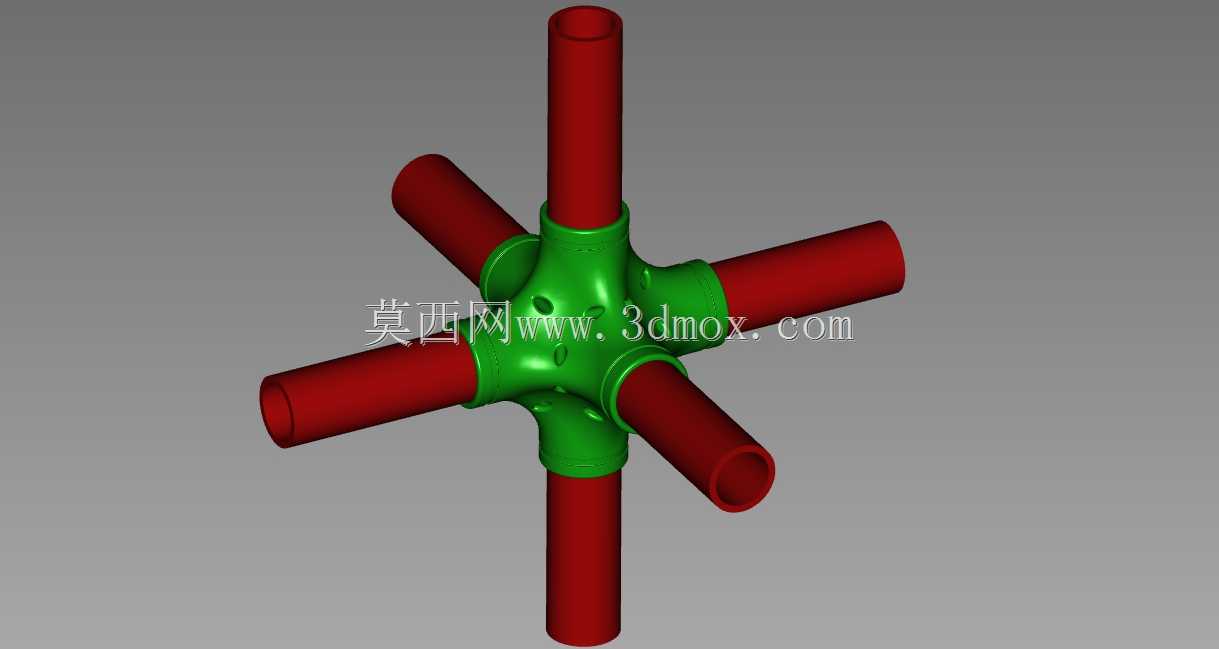

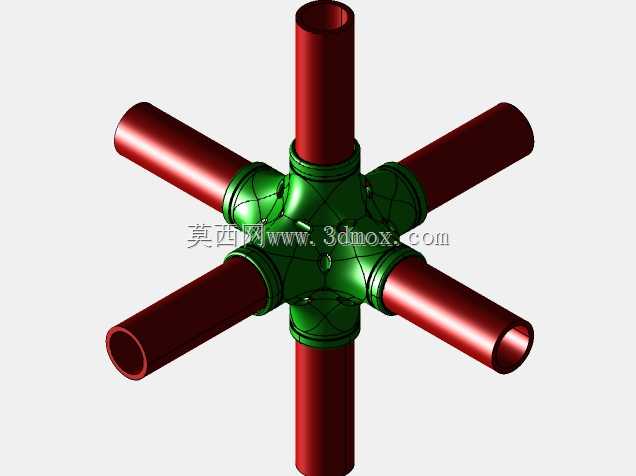

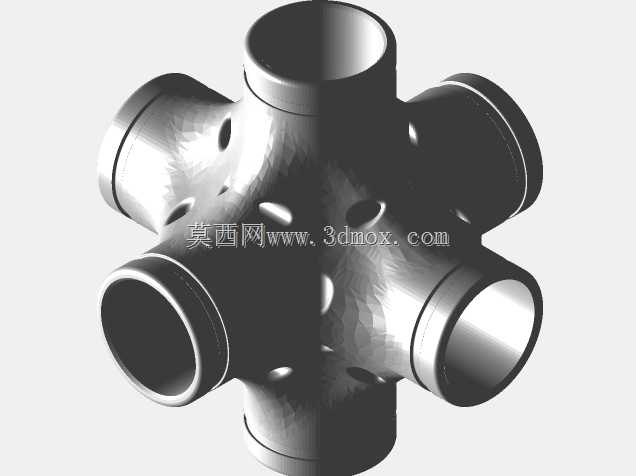

　　在模块化框架搭建、小型实验装置组装以及轻量化空间结构拼接场景中，多向管接节点是决定整体结构稳定性与装配效率的核心部件，这类节点不需要复杂的焊接工序，仅通过管件插接即可完成空间框架的快速搭建，尤其适合需要反复拆装调整的实验类结构、临时展示支架以及小尺寸定制化机架的组装作业。这款六向连接节点采用空间正交三轴线布局，每个轴线方向设置两个对称的插接端口，总计六个连接位，可同时对接六根沿X、Y、Z三个正交轴方向延伸的圆管，能够直接搭建出空间三维正交的框架基础结构，不需要额外的转角转接件，大幅减少了装配时的零件数量与对齐工序。节点主体与外接管件采用插接配合设计，适配外径24mm、内径20mm的圆管，

　　对应可支撑的外接管材规格为截面20mm×16mm的矩形管或同尺寸圆管，插接段的配合公差控制在间隙配合区间，既可以保证管件插入时的顺畅度，又能避免配合间隙过大导致的结构晃动，节点每个插接端口的根部都做了圆弧过渡加强处理，分散管件受载时在连接根部产生的应力集中，避免节点在承受侧向载荷或垂直载荷时出现根部断裂的问题。从结构受力角度来看，这类多向节点在实际使用中主要承受来自各方向管件传递的压载、拉载以及少量的弯曲载荷，因此在节点的中心交汇区域做了壁厚加厚处理，整体壁厚从插接段的均匀壁厚向中心区域逐步递增，既保证了中心受力核心区的结构强度，又不会因为整体壁厚过大造成材料浪费与重量增加，节点外表面的过渡曲面全部采用顺滑圆角衔接，没有尖锐棱角，

　　既可以避免3D打印制作时出现应力开裂，也能在装配作业时减少边角划伤的风险。在实际装配过程中，操作人员只需要将裁切好的定长圆管对准节点的对应端口插入，即可完成单节点的管件连接，沿三个轴线方向依次拼接同规格节点与管件，就可以快速搭建出不同尺寸的立方体框架、空间桁架或者多层支撑结构，不需要焊接、粘接等不可逆工序，拆解时只需要将管件从节点中拔出即可，所有零件都可以重复利用，非常适合教学实验、快速原型验证以及小型工装的快速搭建场景。针对3D打印制作的工艺特性，这款节点的所有结构都做了无悬空设计，打印时不需要额外添加支撑结构，沿竖直方向摆放即可一次性打印成型，成型后的节点表面没有支撑残留的毛刺，只需要简单清理打印层纹即可直接投入使用，

　　大幅降低了制作的后处理成本。节点的六个插接端口采用完全对称的结构设计，没有方向区分，装配时不需要对节点进行方向识别，任意端口都可以对接对应方向的管件，降低了装配时的识别成本，即使是非专业人员也可以快速完成框架的组装作业。在实际使用场景中，这类节点可以用于搭建小型3D打印机的框架、实验室的小型设备支架、展示用的模块化展架，甚至是小型无人机的机架结构，相比传统的角码连接、焊接连接方式，这种一体化多向节点的连接方式装配效率更高，结构的整体一致性更好，不会出现多个角码拼接带来的累积装配误差，能够保证框架整体的尺寸精度与形位公差。节点的插接深度经过合理设计，既保证了管件插入后有足够的接触面积提供连接摩擦力与抗弯折能力，又不会因为插接深度过深导致管件裁切长度的容错率过低，即使管件的裁切长度存在±1mm以内的误差，也可以顺利完成装配，不会出现管件顶死或者插接不到位的问题。在承受静态载荷的场景下，采用PLA材质3D打印制作的该节点，单端口可以承受不低于5kg的垂直压载，完全满足小型实验装置、轻型展示架的承载需求，如果采用ABS、PETG或者尼龙材质打印，还可以进一步提升节点的抗冲击性能与承载能力，适配更多有一定动态载荷的使用场景。
