正交三轴管连接节点结构设计

　　在模块化管路搭建、小型实验框架组装、轻量化支撑结构布设的场景中，正交方向的管路衔接一直是影响整体结构稳定性与装配效率的核心环节，这类三轴正交的管节点，主要用于实现三根圆管在空间三个互相垂直方向上的刚性连接，替代传统的焊接、胶粘等不可逆连接方式，让管路框架的拆装、调整、重复利用成为可能。从实际使用场景来看，这类节点常出现在教学实验台架搭建、小型展示框架组装、DIY管路支撑结构、临时测试工装的布设中，尤其适配需要频繁调整管路排布方向、反复拆装重组的使用需求，不需要额外的焊接设备或者粘接固化等待时间，仅需将对应规格的圆管插入节点的三个接口即可完成装配，大幅降低现场装配的操作门槛。

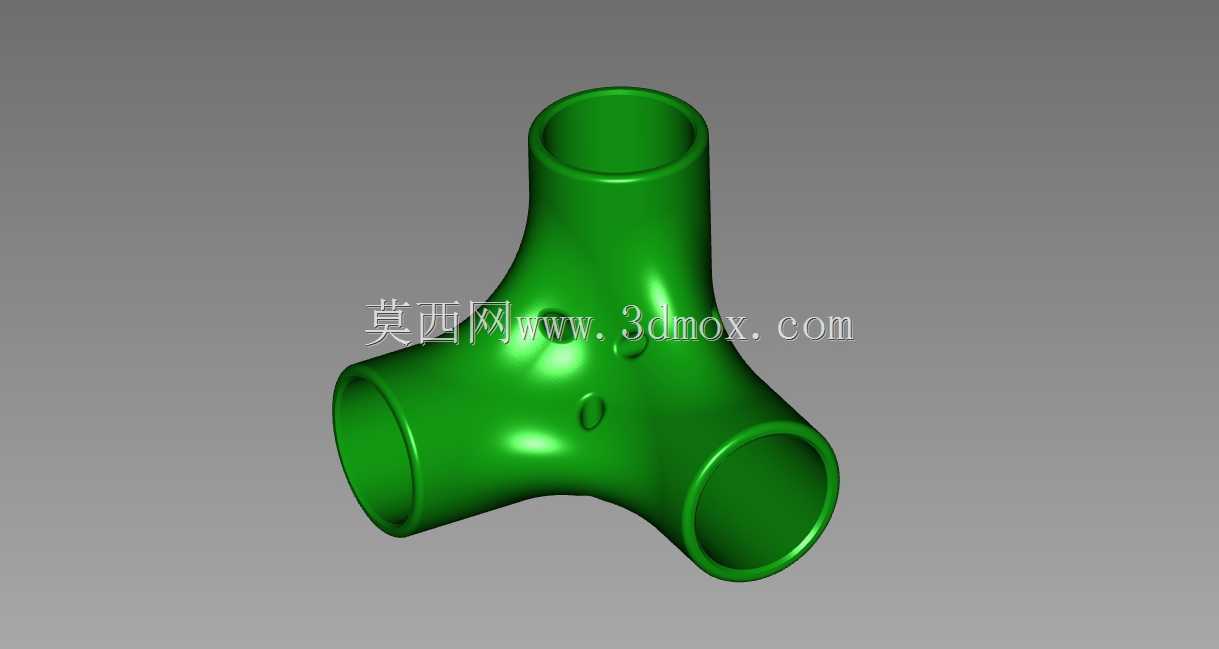

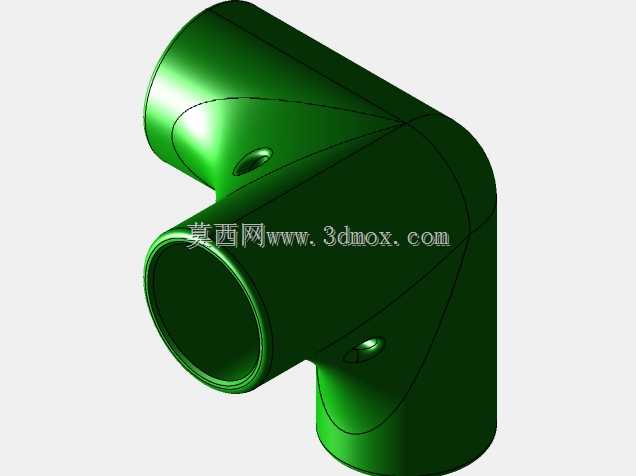

　　从功能特性上看，该节点的三个连接接口沿空间正交三轴方向分布，每个接口的内孔尺寸经过适配设计，可匹配外径20mm、内径16mm及更小规格的圆管，节点主体与管身衔接处做了圆弧过渡处理，避免直角连接处的应力集中问题，节点表面预留的小型凹孔结构，可用于后续加装顶丝、定位销，实现插入管段的轴向锁紧，防止管路受外力拉扯时从节点中脱出，提升整体连接结构的抗载荷能力。节点主体采用等强度的结构设计，三个接口的壁厚保持一致，在承受三个方向的拉压载荷、弯扭载荷时，应力分布相对均匀，不会出现某一方向连接强度偏弱的问题。

　　设计过程中，首先需要确定三个正交方向的同轴度公差，保证每根插入的管段轴线互相垂直，避免装配后整体框架出现歪斜、尺寸偏差超差的问题；接口的内径尺寸需要根据适配管材的外径公差做合理匹配，既不能间隙过大导致装配后管段晃动，也不能间隙过小造成管材插入困难、装配阻力过大。节点与管段配合的接触长度经过合理核算，保证足够的接触面积来传递载荷，同时不会因为配合段过长造成材料浪费、节点整体体积过大。节点外表面的过渡圆角设计，一方面是为了优化注塑或者3D打印成型时的材料流动特性，减少成型缺陷，另一方面也能消除尖锐棱角，避免装配过程中划伤操作人员，同时降低应力集中系数，提升节点的抗疲劳性能。

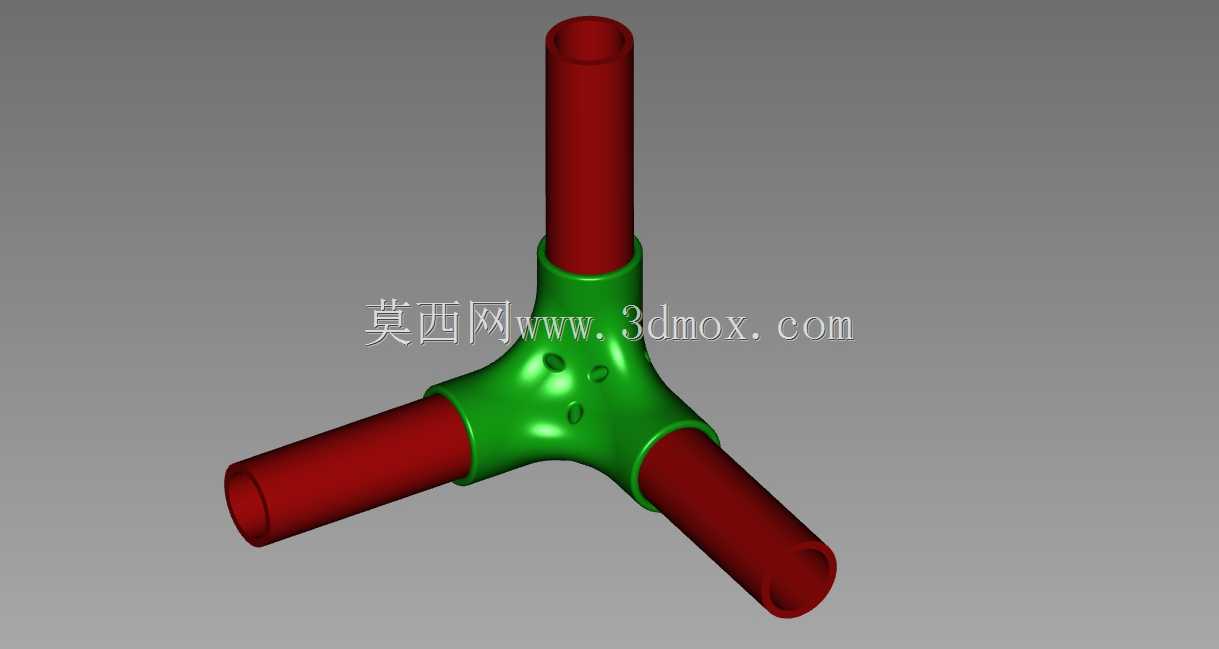

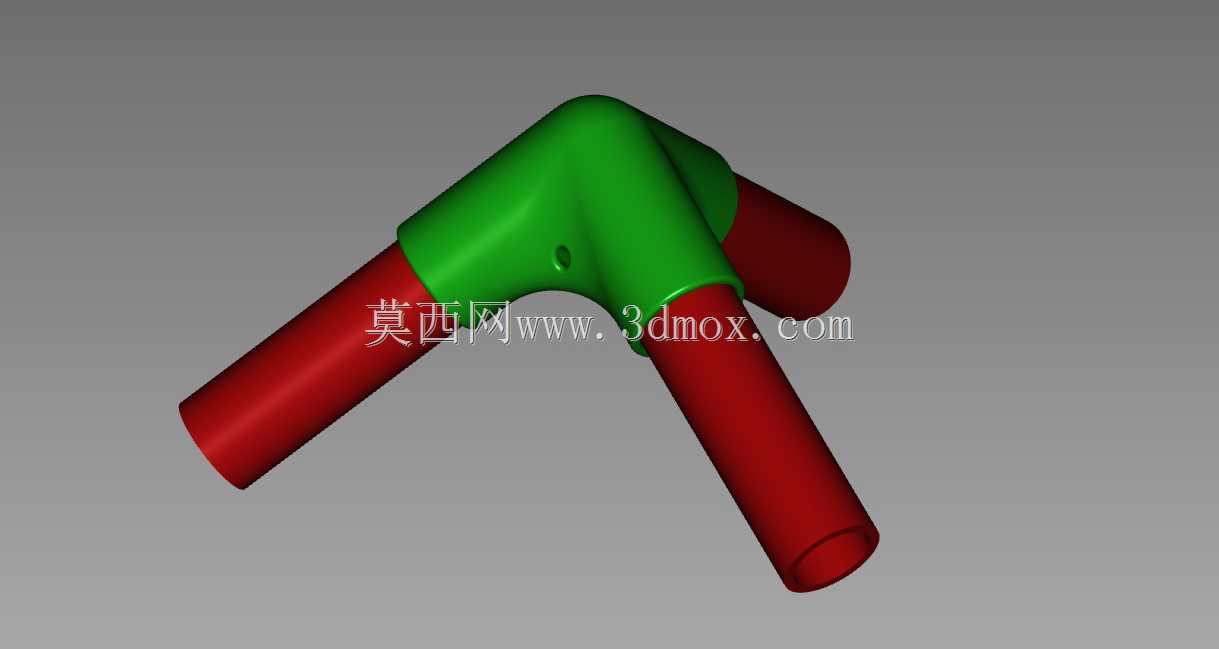

　　从安装边界来看，该节点自身的最大轮廓尺寸控制在50mm范围内，三个接口的轴向长度均为24mm，装配时每端插入的管段端面需要保证平整无毛刺，插入深度达到接口设计深度即可，不需要额外的密封或者粘接工序，如果需要提升连接的牢固程度，可在节点表面预留的定位孔处加装M3或者M4规格的顶丝，顶丝端部可做防滑处理，压紧在插入管段的外表面，实现轴向与周向的双重固定。在实际选型使用时，需要注意该节点适配的管材外径公差范围，若管材外径超出设计适配范围，会出现装配困难或者连接松动的问题；整体结构的承载能力需要根据管材的壁厚、材质以及节点自身的材质综合核算，不适用于大载荷、高压流体输送的管路场景，更适合轻量化的结构支撑、静态框架搭建类场景。在三维建模过程中，三个正交圆柱的相贯线处理是建模的核心细节，需要保证相贯处的曲面顺滑过渡，避免出现曲面褶皱、尖角等影响结构强度与成型质量的问题，同时预留的定位孔位置需要避开内部应力集中的区域，防止开孔造成节点整体强度下降过多。
