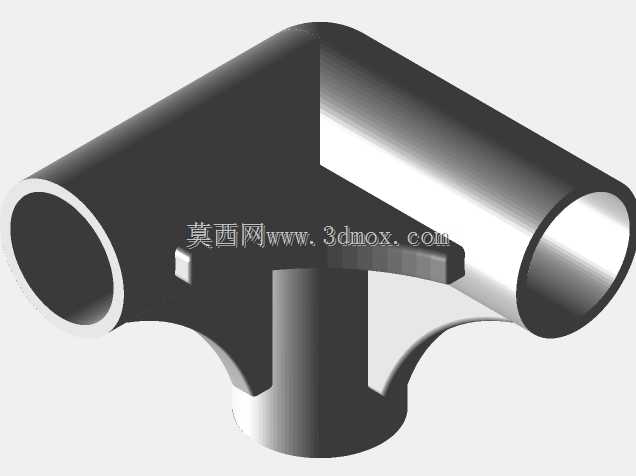

三通径向等分管连接结构件

　　这款三通径向等分管连接结构件，主要面向小直径圆管的空间垂直交汇连接场景，常见于实验室小型管路搭建、轻型框架组装、教学演示教具制作、小型流体管路分流等工况，能够实现三根同规格圆管在同一平面内呈120度均匀分布的刚性连接，替代传统的焊接、胶接工艺，让管路或框架的组装、拆卸、调整都更加便捷，不需要额外的焊接设备或者粘接固化等待时间，现场徒手配合简单工具就能完成装配。

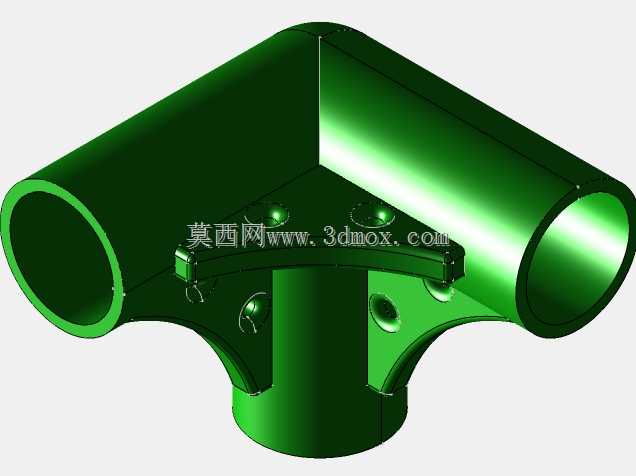

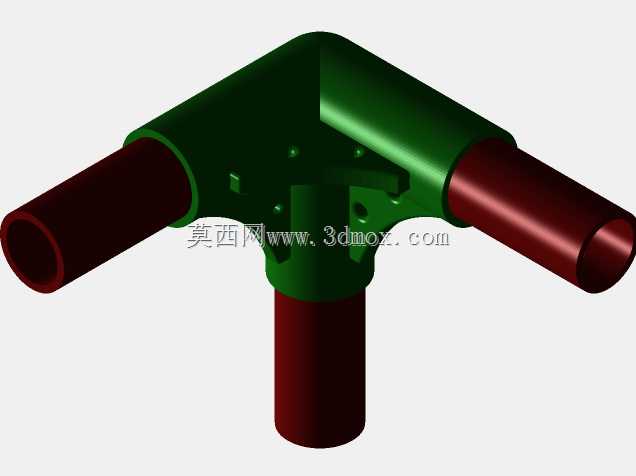

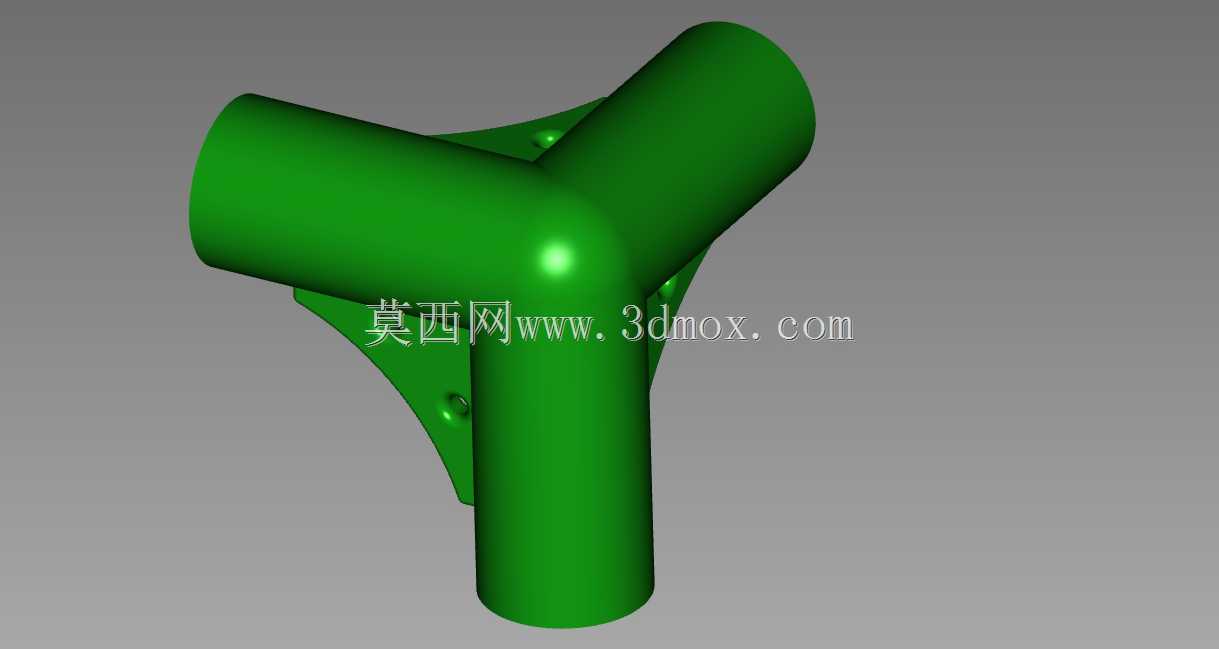

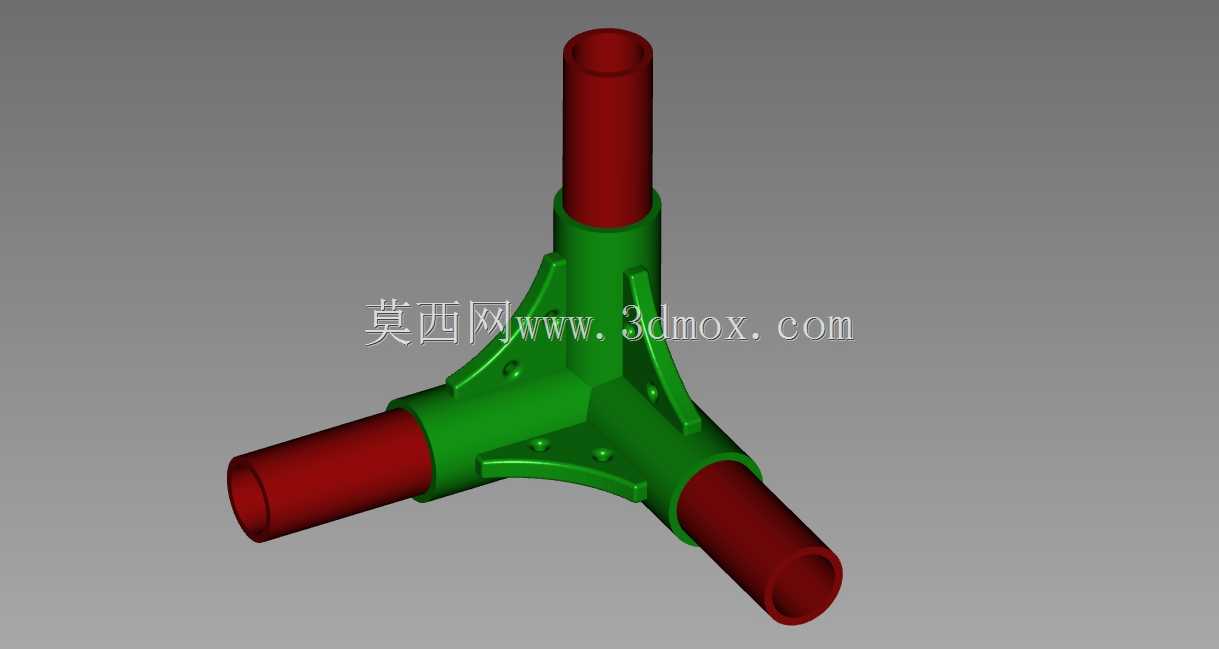

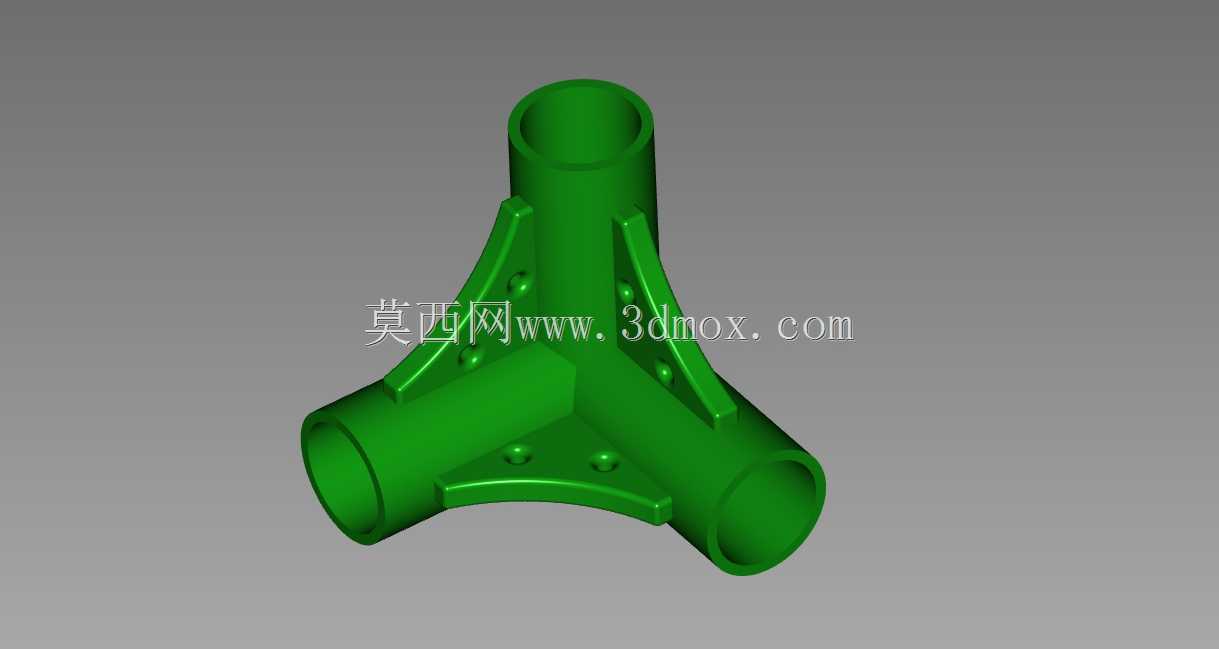

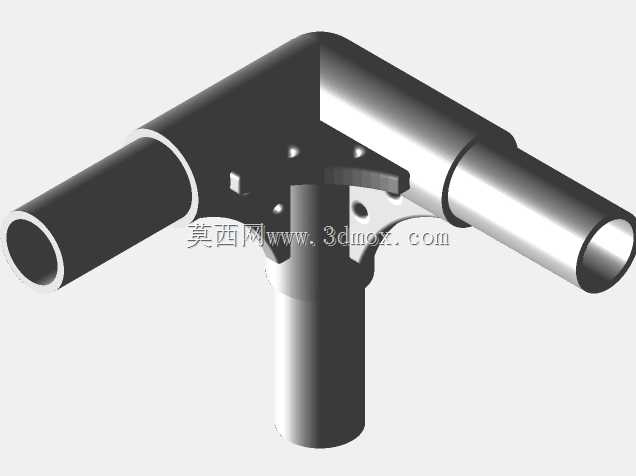

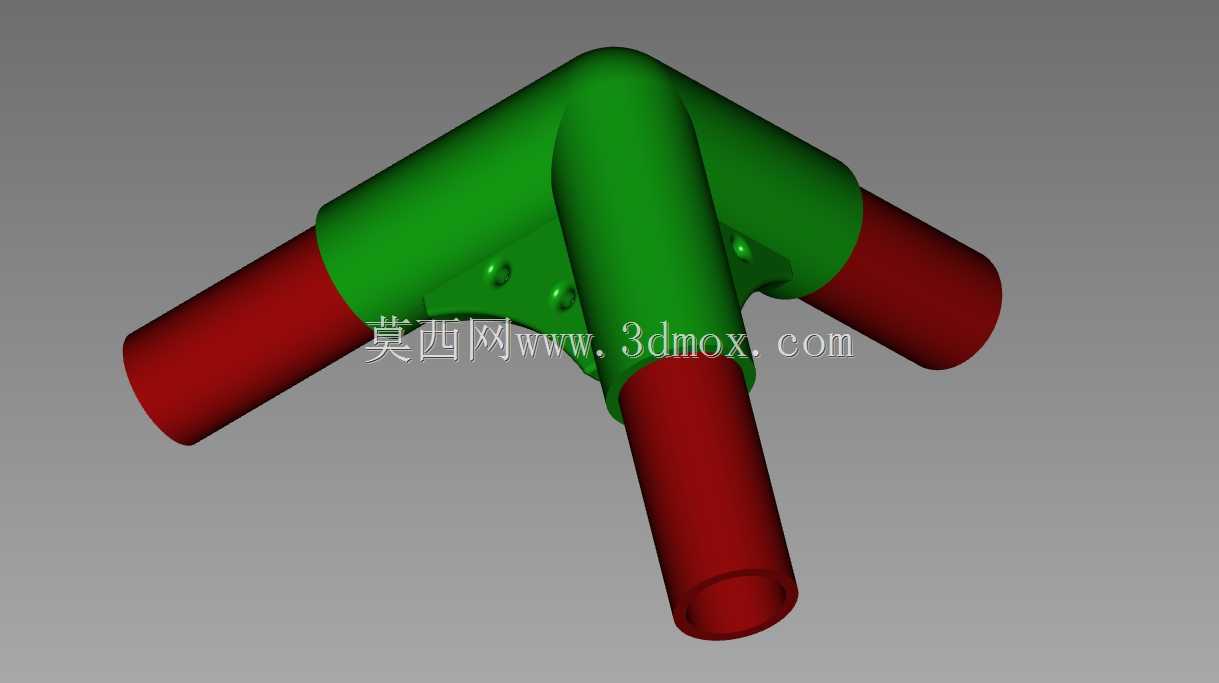

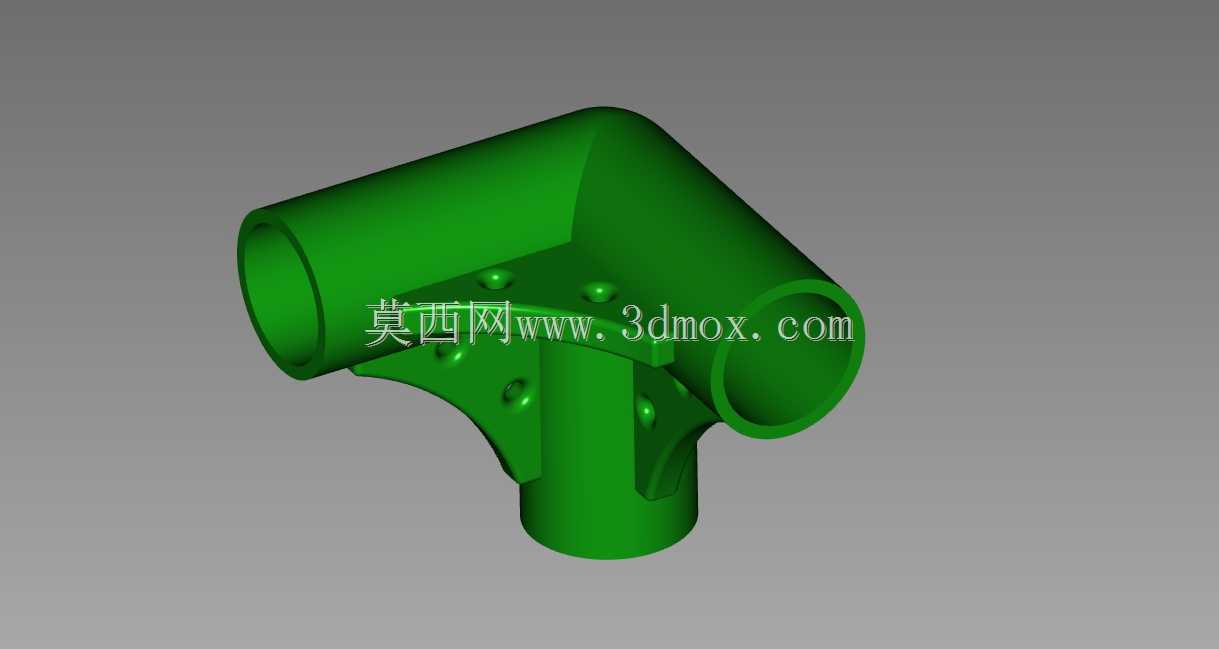

　　从结构设计逻辑来看，整个接头采用一体成型的主体结构，三个承插接口沿中心节点呈120度径向均匀分布，每个接口的同轴度经过校准，保证接入的圆管轴线能够精准交汇于中心节点，避免装配后出现管路别劲、框架应力集中的问题。接口部分采用直孔承插设计，承插深度经过匹配计算，既能够保证足够的连接接触面积，提供充足的抱紧力与抗扭转能力，又不会因为承插过深导致管材插入困难、浪费管材长度。接头主体的三个连接臂之间设置了圆弧过渡加强筋，从每个接口的根部延伸至中心节点区域，这种设计一方面能够降低注塑或者机加工过程中的应力集中问题，避免零件成型后出现开裂、变形，另一方面能够大幅提升接头的抗弯折、抗扭转载荷能力，当三个方向的管材受到侧向力或者拉压力时，加强筋能够将载荷均匀分散到整个主体结构上，避免接口根部因为应力集中出现断裂。

　　尺寸边界方面，这款接头适配的圆管外径为24mm，对应管材内径20mm，单根管材的有效插入深度匹配50mm的装配长度，接头整体的外接圆直径不超过接入管材外径的2.2倍，不会在连接节点处形成过于突兀的结构凸起，在做框架外装包覆或者管路外保温处理时，能够减少节点处的材料裁剪难度，让外装层更加平整。每个接口的内壁设计了微小的脱模斜度，既方便零件成型后的脱模工序，也能够在管材插入时起到导向作用，即使管材端口存在微小的毛刺或者尺寸公差，也能顺利插入到位，不会出现卡滞。接口的端面做了圆角倒角处理，没有尖锐的飞边毛刺，装配时不会划伤操作人员的手部，也不会刮破套在管材外的保温层、装饰层。

　　在实际使用过程中，这款接头可以根据工况需求选择不同的固定方式，如果是永久性固定的管路场景，可以在承插内壁涂抹适配的粘接剂，插入管材后等待固化即可实现密封刚性连接，能够承受一定的流体压力；如果是需要反复拆装调整的实验框架、临时支架场景，可以在接口侧壁加工顶丝孔，用紧定螺钉从侧面顶紧插入的管材，不需要粘接就能实现可靠固定，拆卸时只需要松开顶丝就能拔出管材，反复拆装也不会损伤接头主体结构。针对需要导电或者等电位连接的场景，还可以在接头内壁预留导电弹片安装位，接入金属管材时能够实现三个方向管材的电气连通，不需要额外跨接导线。

　　设计过程中重点校核了三个方向的载荷分配，当其中一根管材受到轴向拉压载荷时，载荷会通过加强筋传递到另外两个接口的管材上，不会让单个接口承受全部载荷，经过受力仿真验证，在常温工况下，采用常规工程塑料加工的接头，单接口能够承受不低于300N的轴向拉力，侧向抗弯折力不低于150N，完全能够满足轻型框架、低压流体管路、实验工装的使用需求。接头的外表面做了哑光处理，没有多余的装饰结构，整体造型简洁流畅，不容易积灰，擦拭清洁非常方便，在洁净度要求较高的实验室场景使用时，也不会因为结构缝隙过多残留污染物。
