带蓝色边框交错式金属编织网格结构

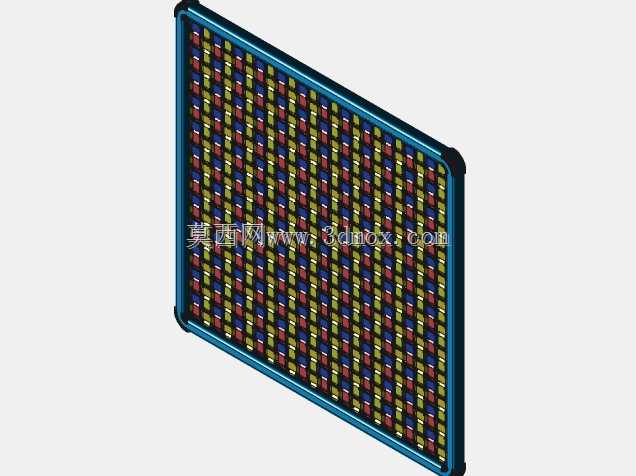

　　在工业防护、物料筛分、通风散热以及电磁屏蔽类场景中，金属编织网格是应用频次极高的基础构件，不同于冲压成型的整板网孔结构，编织类网格依靠金属丝材的交错咬合形成稳定网面，在同等开孔率条件下拥有更优的抗形变能力与弹性缓冲空间，面对局部冲击载荷时，交错的丝段可以将受力快速分散到周边编织节点，避免整板开裂的问题。这款带蓝色边框的金属编织网格，在设计阶段首先明确了安装边界的适配需求，外围一体成型的蓝色边框做了圆角过渡处理，既可以避免安装时锐边划伤操作人员，也能在网面嵌入设备安装位时起到导向定位作用，边框的厚度略高于网面的编织厚度，安装后网面不会直接与贴合面硬接触，预留的微小间隙可以抵消设备运行带来的振动，减少丝材节点的疲劳磨损。

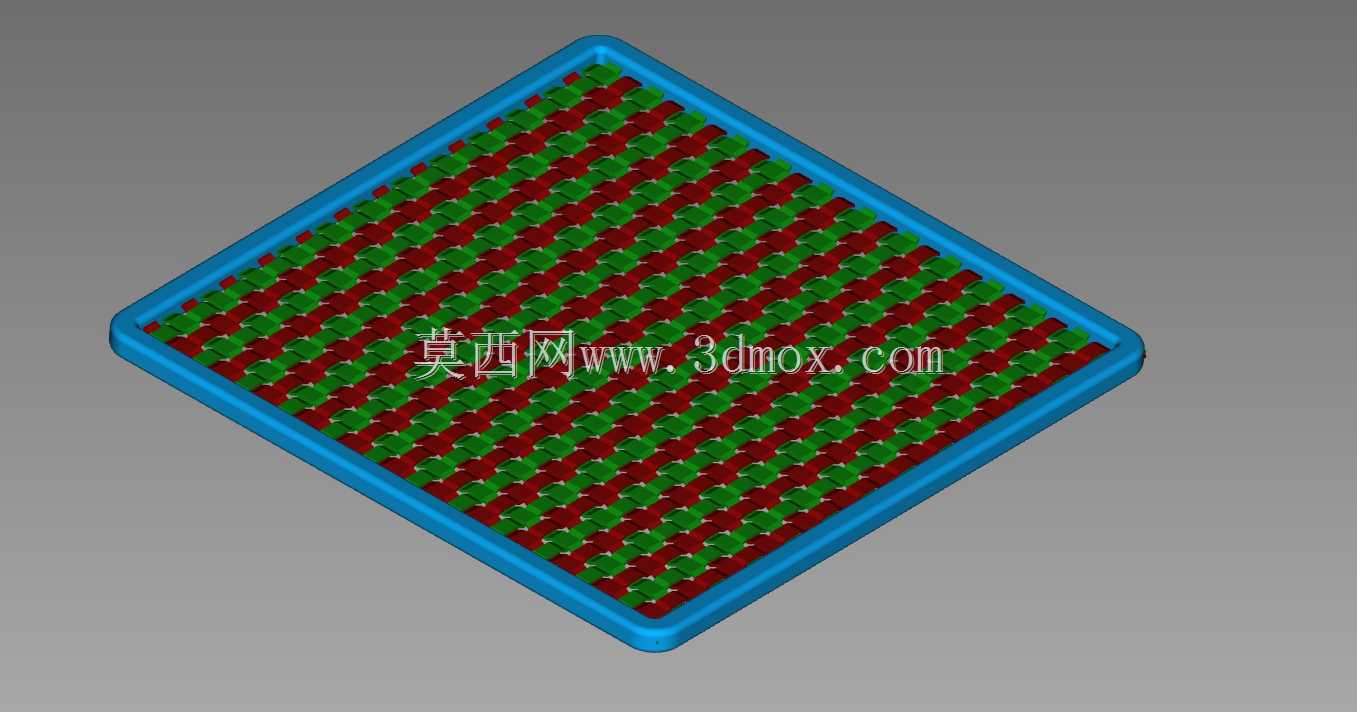

　　从结构设计逻辑来看，这款网格采用了双向交错的编织方式，红绿两色区分的丝材分别沿两个垂直方向排布，每根丝材在穿过对应方向的丝组时都采用一上一下的压合方式，节点处没有额外的焊接或铆接结构，完全依靠丝材弯折后的预紧力实现锁止，这种结构的优势在于网面可以承受一定范围内的剪切力，同时在温度变化带来热胀冷缩时，丝材有微小的伸缩余量，不会因为应力集中出现丝材断裂的情况。在实际选型应用中，这类编织网格的网孔尺寸可以根据场景调整，若用于设备通风口防护，网孔尺寸控制在不大于10mm即可阻挡大部分体积较大的杂物进入设备内部，同时保证足够的通风过流面积；若用于细颗粒物料筛分，则可以通过调整丝材直径与编织间距来匹配对应粒径的筛分需求，丝材直径越粗，

　　网面的整体承重能力越强，对应的开孔率会适当降低，设计时需要根据实际工况平衡承重与过流/过料的需求。安装边界方面，这款网格的边框预留了平整的安装面，不需要额外制作压条就可以直接通过螺丝固定在设备的预留开口上，边框的圆角半径统一，在批量安装时可以快速对位，不需要反复调整安装角度，网面的编织平整度控制在较高水平，安装后不会出现局部凸起或凹陷的情况，避免影响设备外观或者与内部运动部件发生干涉。在设备内部的散热风道中使用这类网格时，网面的编织方向可以根据风道的气流方向做适配调整，顺着气流方向的丝材排布可以降低风阻，减少气流通过时产生的紊流噪音，同时金属材质的网面本身具备良好的导热性，可以将气流携带的部分热量快速传导到边框上，辅助提升散热效率。

　　在电磁屏蔽场景下，金属编织网格的丝材接触节点导通性良好，相比冲孔网板在高频段的屏蔽效果更稳定，同时不会像实心屏蔽板那样完全阻断通风路径，适合用在既有通风散热需求又有电磁屏蔽要求的通讯类设备外壳开口处。设计这类编织网格时，需要重点关注丝材的弯折半径，过小的弯折半径会导致丝材在编织过程中出现应力裂纹，大幅降低使用寿命，弯折半径过大则会导致节点锁止力不足，网面受力后容易出现丝材错位、网孔变形的问题，这款结构在节点处的弯折半径经过反复调整，既保证了丝材的结构强度，又让节点处的锁止力足够维持网面形状，在承受常规的按压、冲击载荷时不会出现网孔变形。另外边框与网面的连接采用了嵌装压合的方式，网面的边缘丝材全部嵌入边框的预留槽内，压合后边框与网面成为一个整体，不会出现网面从边框中脱出的情况，相比焊接固定的方式，这种嵌装结构不会在连接位置产生焊疤或者应力集中点，整体的外观一致性更好，也避免了焊接位置容易生锈腐蚀的问题。在日常维护场景中，这类金属编织网格的表面光滑，没有容易积灰的死角，使用压缩空气就可以吹掉网孔内附着的灰尘或者杂物，不需要拆卸下来做深度清洁，适合用在维护空间有限的设备内部。针对不同的使用环境，网面的丝材可以选用不锈钢、镀锌钢丝或者铜质材料，不锈钢材质适合在潮湿或者有弱腐蚀的环境中使用，镀锌钢丝的成本更低适合普通干燥工况，铜质丝材的导电性能更好更适合电磁屏蔽场景，边框的材质也可以根据使用需求做匹配调整，保证整体结构的环境适应性。
