XPPower类金属板电源机架钣金结构

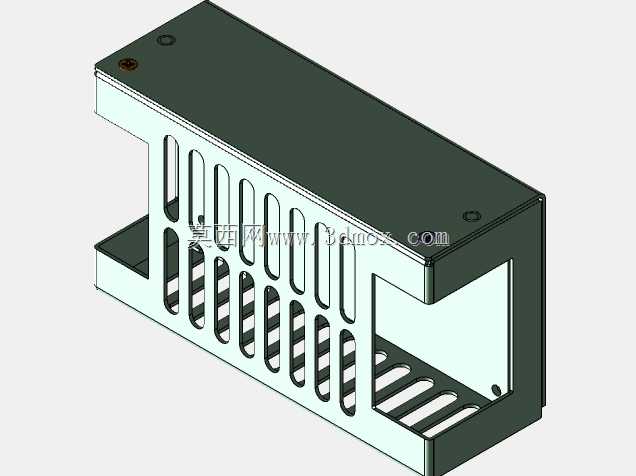

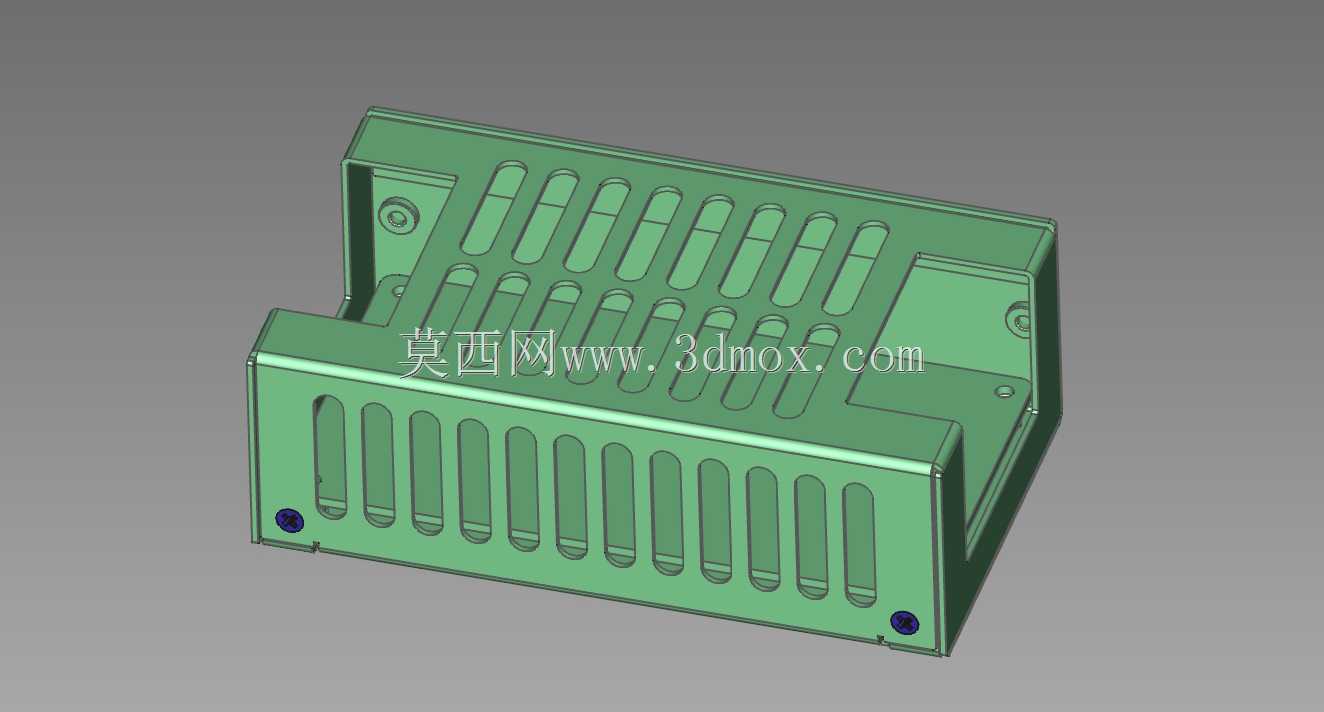

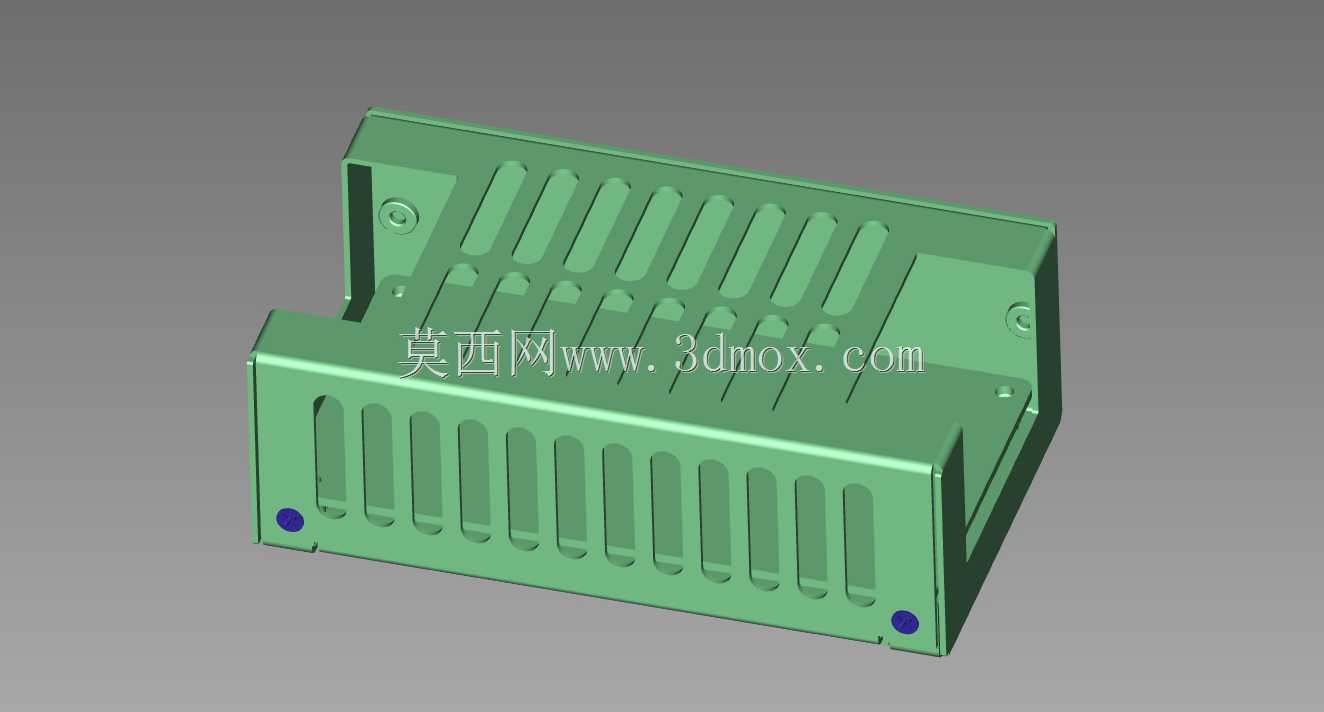

　　在工业通讯设备、嵌入式工控系统的供电单元部署场景中，这类钣金材质的电源承载机架是连接电源模块与设备主体的核心结构件，主要适配XPPower系列同规格板状开关电源的安装固定，解决电源模块在设备舱内的定位、散热、绝缘防护与走线规整问题，常见于工业交换机、小型通讯基站、嵌入式工控主机、低压信号传输设备的内部供电仓位，替代传统的塑料支架与简易折弯固定片，提升供电单元的抗振性能与长期运行可靠性。从结构功能来看，该机架采用一体式钣金折弯成型工艺，整体为槽型包覆结构，两侧与底面设置连续的长圆形散热通槽，通槽的排布方向顺着电源模块的自然散热气流路径设置，既能够避免钣金壳体阻挡电源模块表面的对流散热，

　　也能通过通槽之间的加强筋结构提升壳体整体的抗形变能力，在设备运输或者长期受振动的工况下，不会出现钣金变形挤压电源模块引脚的问题。机架的四个边角设置了内嵌式的安装定位点，其中底部两个定位点采用绝缘衬垫嵌装的设计，既可以通过螺丝将机架整体固定在设备舱的安装基面，也能隔绝钣金壳体与设备金属基面之间的导电通路，避免电源模块的漏电流传导至设备外壳引发的电磁干扰或者安全隐患，侧壁的两个定位孔用于电源模块自身的锁附固定，孔位的公差按照钣金件IT12级精度设计，既能够兼容同规格不同厂商电源模块的安装孔位偏差，也不会出现孔位间隙过大导致电源模块晃动的问题。设计思路上，这类机架没有采用多余的拼接结构，所有折弯边都做了内翻边处理，

　　避免钣金裁切后的锐边划伤安装人员或者破坏电源模块的绝缘线材，前侧的折弯挡边高度刚好覆盖电源模块的接线端侧面，既能够给接线端子提供侧向的防护，避免线材拉扯时端子直接受力，也不会遮挡接线操作空间，方便现场施工时的线材压接与检修。安装边界方面，机架的整体内空尺寸严格匹配对应规格电源模块的外形尺寸，单边预留0.2mm的装配间隙，方便电源模块的滑入安装，不会出现卡滞或者装配后旷量过大的问题，机架的外轮廓尺寸适配标准6S规格的通讯设备安装仓位，不需要额外修改设备舱的原有结构就可以直接替换原有塑料支架，底部的安装孔位间距符合通用工控设备的电源安装孔位规范，能够兼容大部分同尺寸通讯、工控设备的安装基面。在实际使用中，

　　这类钣金机架相比传统的塑料固定件，能够耐受更高的工作温度，在电源模块长期满负载运行、表面温度达到70摄氏度以上的工况下，不会出现材质软化、形变的问题，同时金属材质的壳体能够起到一定的电磁屏蔽作用，减少电源模块开关工作时产生的电磁辐射对周边通讯信号电路的干扰，提升设备整体的电磁兼容性能。机架的表面采用静电喷塑处理，涂层厚度控制在60-80微米，既能够提升钣金件的防锈耐腐蚀能力，也能够提供足够的绝缘性能，避免电源模块的金属外壳与机架直接导通形成接地环路，表面的哑光涂层也不会产生强光反射，方便设备内部的检修操作。在走线设计上，机架的后侧折弯边预留了缺口结构，方便电源模块的输入输出线材从机架后侧引出，顺着设备内部的走线槽排布，不会出现线材被钣金边挤压破损的问题，缺口位置同样做了卷边处理，消除锐边对线材绝缘层的磨损风险。
