2型万向节内外螺纹加工刀头结构

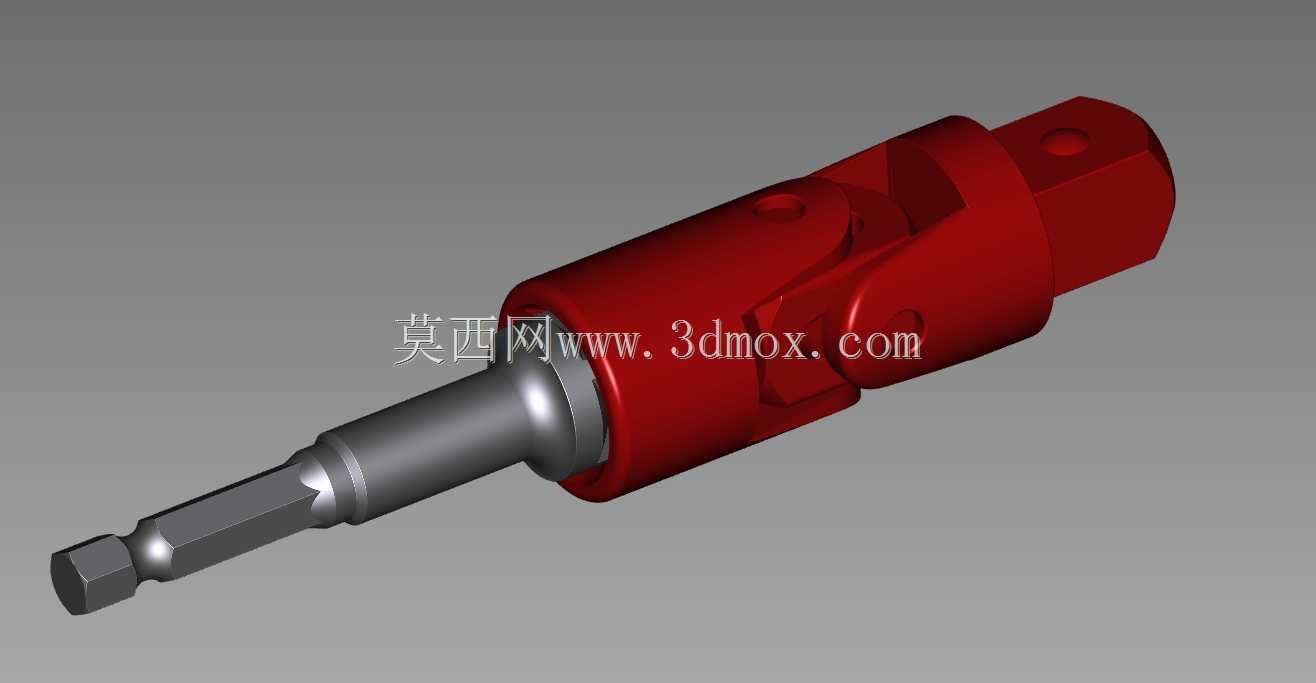

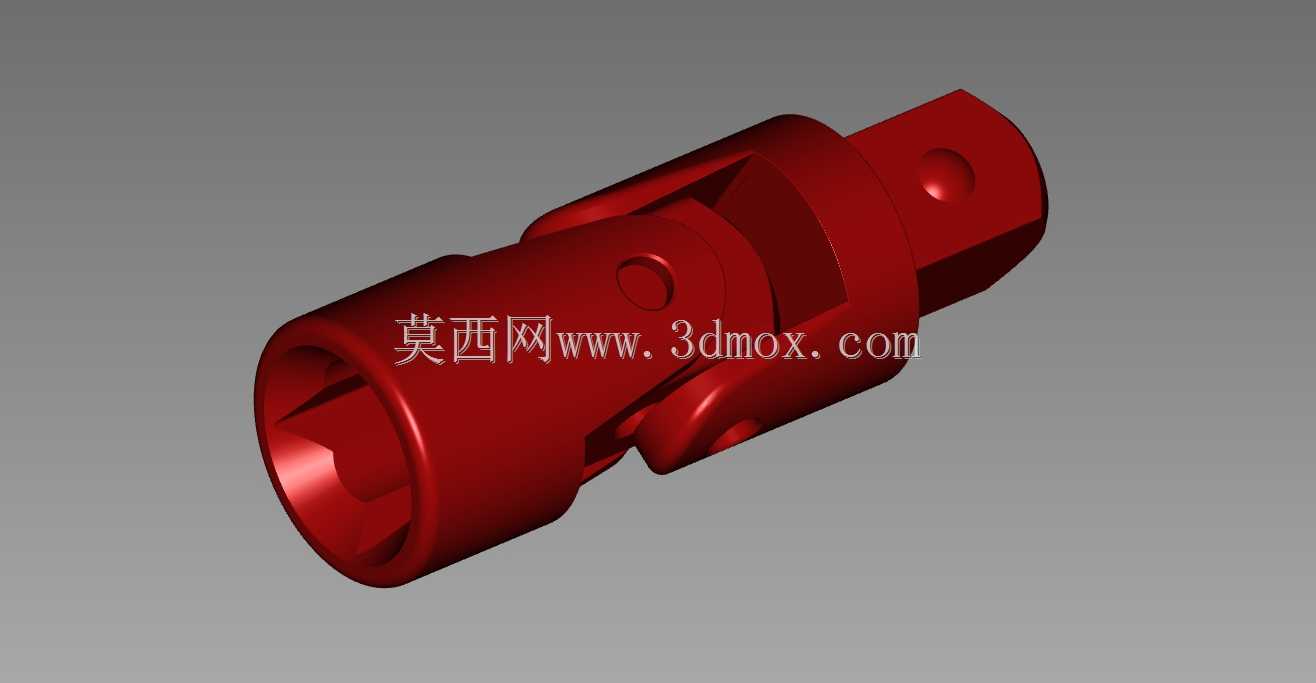

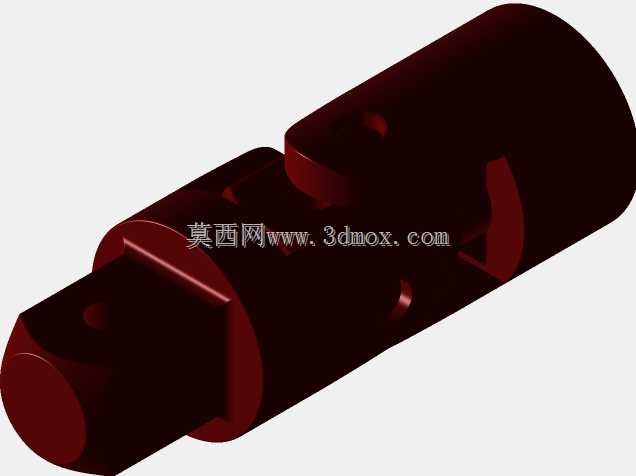

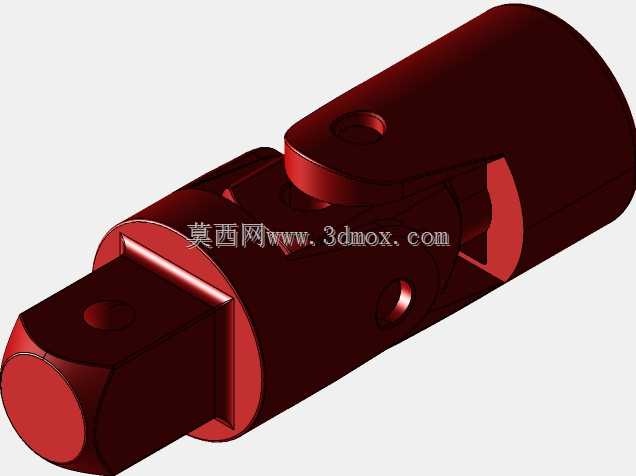

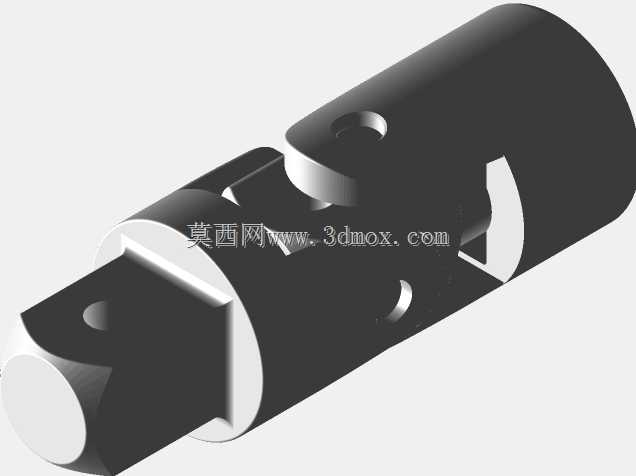

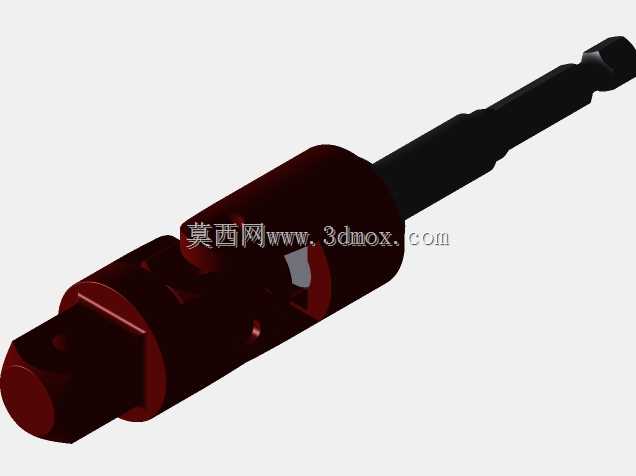

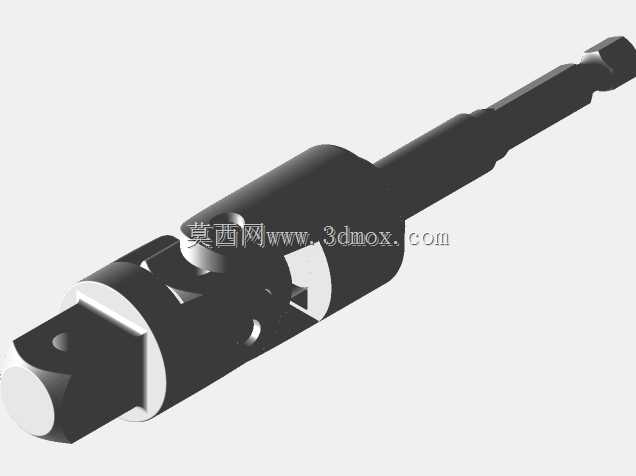

　　这款万向节结构的内外螺纹加工刀头，主要面向狭窄空间内的螺纹加工、螺纹修复作业场景，在设备维保、小型构件装配、非标工装调试等工况中，常规直柄螺纹工具无法对齐加工轴线时，该结构可通过万向节的角度偏转补偿轴线偏差，避免刀头别断、螺纹乱牙的问题。从结构设计来看，整体分为三个功能段：输入端为标准六角传动柄，可直接适配常规电动起子、气动扳手的快换夹头，无需额外转换套，柄部做了阶梯轴过渡，靠近万向节的位置设置了限位轴肩，插入夹头后可抵住夹头端面，避免传动过程中刀头轴向窜动，影响螺纹加工的进给精度。中间的万向节铰接结构采用十字销铰接形式，两个铰接耳座的配合面做了贴合间隙控制，既保留了最大35度的偏转角度范围，又控制了铰接处的回转间隙，

　　避免传动时出现旷量导致螺纹牙型加工偏差，铰接销与耳座的配合选用小间隙公差，表面做硬化处理，承受螺纹加工时的扭矩载荷时不会出现压溃变形。输出端为螺纹刀具装夹位，可适配内螺纹丝锥、外螺纹板牙的装夹，装夹位的侧壁设置了紧定螺钉孔，装入刀具后拧紧紧定螺钉即可锁定刀具，防止加工过程中刀具打滑脱落。从安装边界来看，输入端六角柄对边尺寸为6.35mm，适配市面上绝大多数常规手动、电动、气动旋具的夹头夹持范围，万向节段的最大外径为18mm，可伸入内径20mm以上的沉孔、腔体内完成作业，整体收拢状态下的总长度为72mm，偏转至最大角度时，输出端轴线与输入端轴线的偏移量为22mm，可覆盖大部分偏置螺纹位的加工需求。在实际使用中，

　　该刀头可解决两类常见的加工难题：一类是装配现场中，设备框架、钣金构件上的螺纹孔与工具操作空间存在轴线夹角，直柄工具无法垂直进入螺纹孔的情况，通过万向节的角度调整，可让输出端刀具与螺纹孔保持同轴，输入端连接的动力工具可在空间开阔的位置操作，无需拆解周边遮挡构件；另一类是小批量3D打印非金属构件的螺纹后加工，由于3D打印件存在一定的成型误差，预制的螺纹底孔轴线容易出现小角度偏斜，使用刚性直柄刀头加工时容易把螺纹孔攻歪，甚至导致构件开裂，这款带万向节的刀头可自适应底孔的轴线偏斜，顺着底孔的方向完成螺纹成型，降低薄壁打印件的加工报废率。设计过程中，铰接结构的强度校核是核心环节，螺纹加工时的切削扭矩会全部作用在十字销上，

　　因此十字销的材质选用合金结构钢，热处理后硬度达到HRC42-48，既保证表面耐磨性能，又保留芯部的韧性，承受冲击载荷时不会断裂；万向节的两个铰接叉体做了等强度设计，壁厚从铰接位向两端柄部逐渐过渡，避免应力集中在铰接根部，长期承受交变扭矩时不会出现疲劳断裂。刀头的外露金属表面做了氧化处理，在车间潮湿环境中存放也不易生锈，日常维护时只需定期在铰接缝隙处滴入少量润滑油，即可保证偏转的顺滑度，避免锈死导致角度无法调整。相较于市面上常见的固定式万向接头，这款结构的输出端直接集成了刀具装夹功能，无需额外搭配转换接头，减少了传动链的长度，也就降低了整体的传动间隙，加工螺纹时的进给手感更跟手，不会出现动力端转动半圈后刀头才跟着动的旷量问题。在装配类工装的配套选型中，这类万向螺纹刀头也常作为自动化锁附机构的末端补偿部件，当待锁附工件的定位存在小范围角度误差时，万向节可自动补偿角度偏差，让丝锥或螺丝批头顺利导入螺纹，避免锁附时滑牙、拧断螺丝的问题，尤其适合小型电子构件、精密钣金件的装配工位，不需要额外增加复杂的浮动机构，仅靠该刀头的万向偏转即可满足小范围的误差补偿需求。
