可调式V型定位夹紧钳结构设计

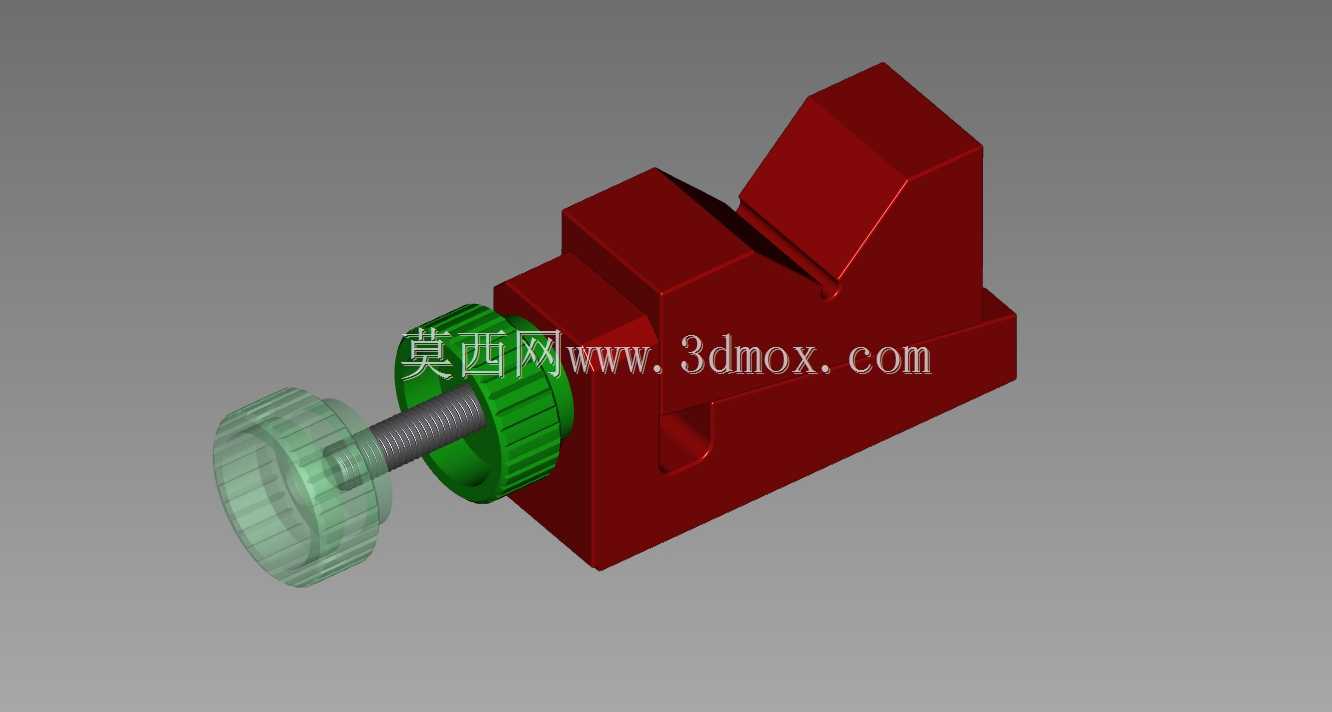

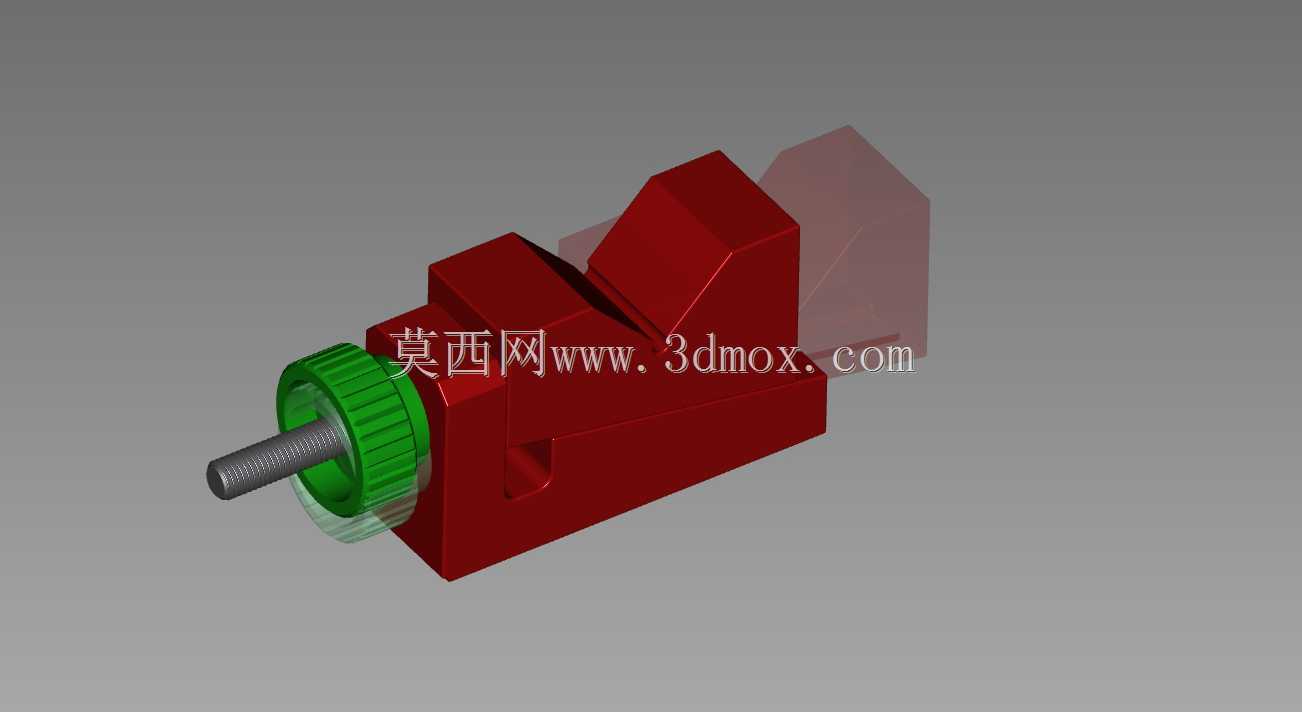

　　在机械加工、装配、检测环节里，轴类、套类零件的定位装夹一直是小批量作业场景里的高频需求，这类零件外圆为圆柱面，常规平口钳装夹容易出现定位偏移、装夹轴线歪斜的问题，而这款可调V型夹紧钳正是针对这类场景设计的手动定位装夹元件。它的核心功能是通过V型定位面与侧压结构配合，实现圆柱类零件的快速对中夹紧，既可以单独作为钳工划线、零件打磨的手持/台装夹具使用，也可以集成到小型工装台、检测工位上作为定位单元使用，适配直径在一定范围内的圆柱工件，无需更换钳口就能完成不同规格零件的装夹，相比固定规格的V型块搭配压块的装夹方式，操作效率提升明显。

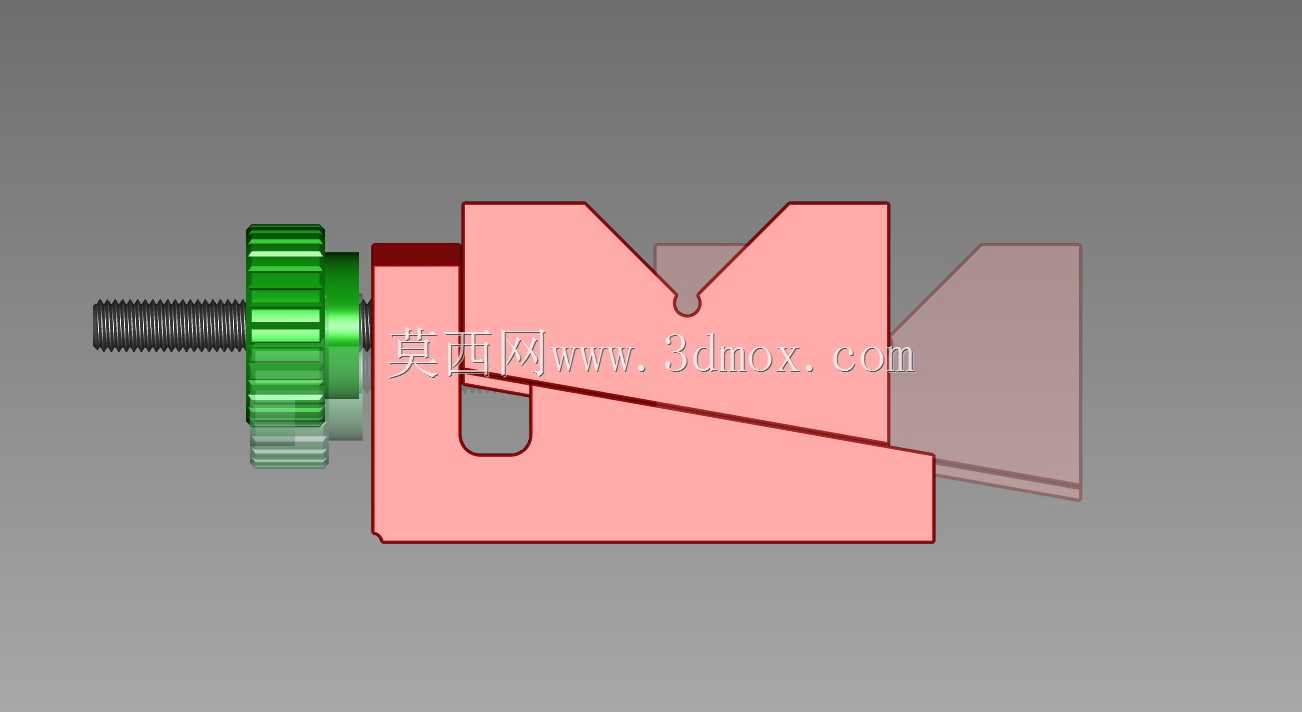

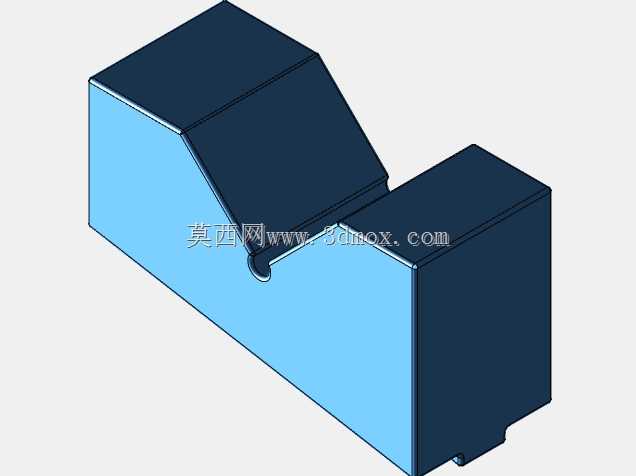

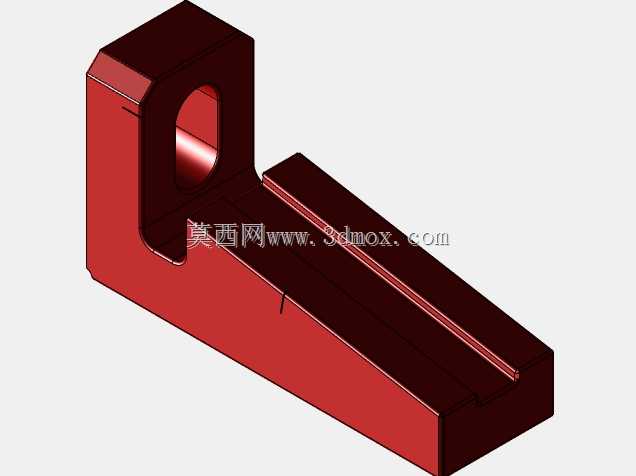

　　从结构设计逻辑来看，这款钳具采用一体式铸铁基座作为承载主体，基座底部做了平直安装面，预留了沉头安装孔位，可以直接通过螺栓固定在工作台面或者工装基板上，安装边界的孔位间距适配常规的工装平台T型槽间距，也可以配合压板实现无孔位的快速固定，基座整体做了加强筋结构，在夹紧受力时不会出现基座形变，保证装夹精度的长期稳定性。V型定位面直接集成在基座的上部，夹角采用90度标准设计，这个角度的V型面对圆柱工件的对中性最优，同时接触面积适中，不会因为接触应力过大夹伤工件表面，也不会因为接触面积过小导致装夹不稳。

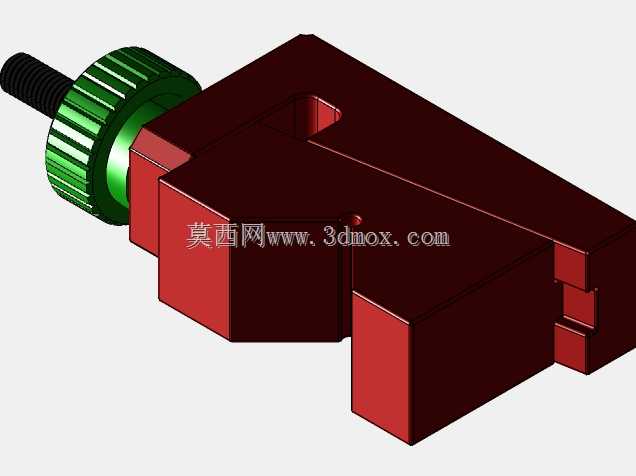

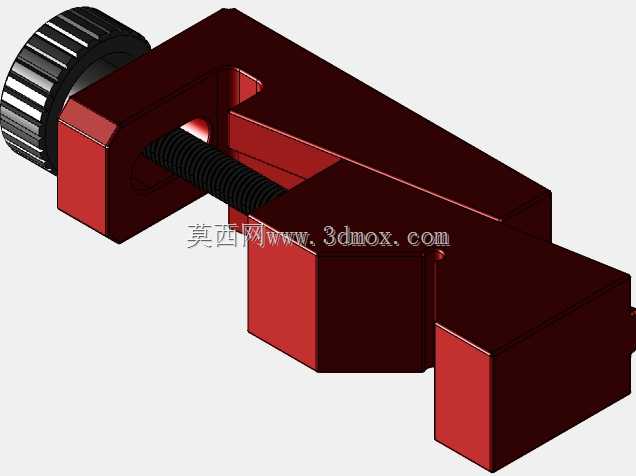

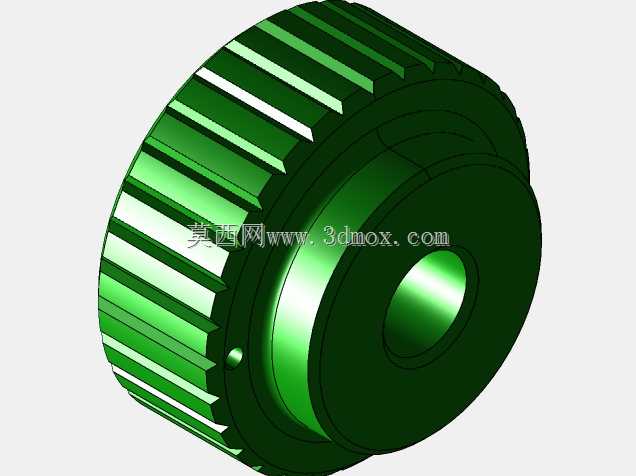

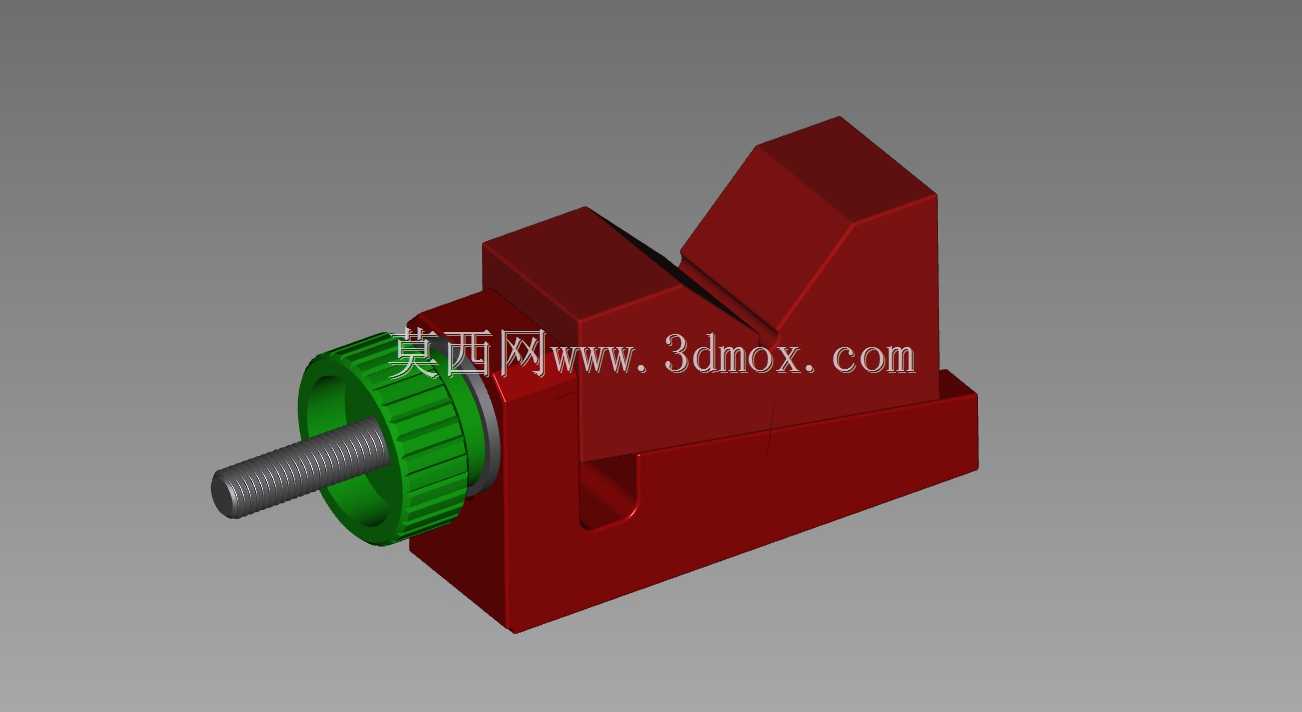

　　夹紧执行部分采用螺杆进给结构，带滚花的调节手轮直接集成在螺杆端部，无需额外手柄，手动旋转就能实现夹紧与松开动作，滚花纹路采用直纹设计，手上沾有少量切削液或者油污时也能可靠施力，不会出现打滑。螺杆前端做了平压头设计，压头与V型面相对，夹紧时压头端面贴合工件外圆侧面，配合V型面的两个支撑点，形成三点定位夹紧的稳定结构，限制工件的径向移动与转动自由度，满足加工、检测时的定位要求。螺杆与基座之间采用螺纹传动配合，螺纹副做了间隙优化，既保证进给顺畅无卡滞，又不会因为间隙过大导致夹紧后工件出现窜动，手轮与螺杆之间做了防松结构，频繁正反转调节也不会出现手轮松脱的问题。

　　在实际使用场景中，这类可调钳具的适用范围非常广，钳工进行轴类零件的键槽划线时，可以直接将工件放在V型面上，旋转手轮夹紧后就能完成划线作业，不需要反复找正工件轴线；在小型零件的钻孔工序里，如果是在圆柱面上钻径向孔，用这款钳具装夹可以快速保证孔的中心通过工件轴线，避免钻孔偏斜；在零件检测环节，将钳具固定在检测平台上，装夹工件后可以配合百分表完成圆跳动、圆柱度等形位公差的检测，装夹找正时间比用普通V型块加螺栓压紧的方式缩短60%以上。

　　设计时也充分考虑了长期使用的磨损问题，V型面与压头端面都做了局部淬火处理，表面硬度达到HRC45-50，频繁装夹工件也不会出现压痕、凹陷，长期使用后定位精度保持性好；基座的边角都做了倒角处理，没有尖锐毛刺，日常操作时不会划伤手部；整体结构没有易损的复杂零件，日常维护只需要定期在螺杆螺纹处添加少量润滑脂，就能保证长期顺畅使用，不需要频繁更换配件。从安装尺寸来看，基座的长宽高尺寸适配常规的小型工作台安装空间，不会占用过多工位面积，夹紧行程覆盖了常见的小型轴类、套类零件的直径范围，大部分常规小尺寸圆柱零件都能直接装夹使用，不需要额外定制钳口配件。

　　不同于液压、气动夹紧的复杂夹具，这款手动可调钳具不需要外接动力源，在没有气源、液压站的零散作业场景下就能独立使用，灵活性极强，既适合生产车间的批量小工序作业，也适合维修工位、实训教学场景的装夹需求，结构简单可靠，操作门槛低，新员工不需要复杂培训就能快速上手使用，装夹力可以通过手轮的旋转力矩手动控制，针对薄壁类、软材质的圆柱工件，也能通过控制拧紧力度避免夹伤工件变形，适配不同材质零件的装夹需求。
