V型块压紧式工件夹持工装结构设计

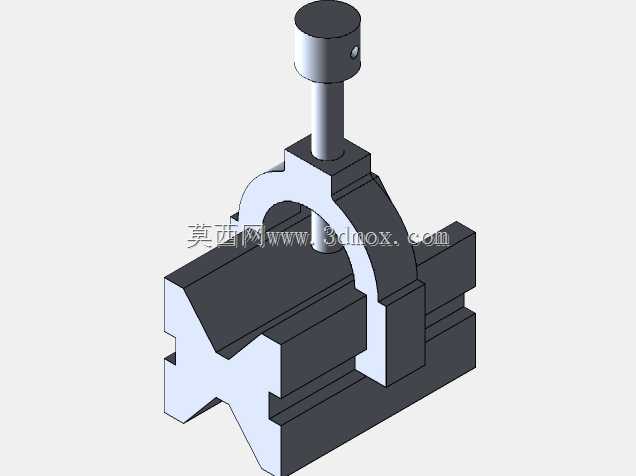

　　这套夹持工装的核心设计逻辑围绕轴类、小尺寸异型工件的快速装夹定位展开，在普通铣床、钻床、小型磨床的单件小批量加工场景中，这类结构的使用频率极高，相比通用平口钳，它针对圆柱类工件的对中定位精度有天然优势，能省去每次装夹反复打表找正的辅助时间。整个结构分为固定基座、V型定位块、拱形压架、压紧螺杆四个核心部分，基座底部做了平行于V型槽轴线的定位凸台，可直接卡入机床工作台的标准T型槽内，安装时不需要额外做侧边定位，凸台与T型槽的配合间隙控制在0.02mm以内，能保证工装重复安装的位置一致性。V型定位块的夹角选用机械加工中通用的90度设计，这个角度的V型块对直径在φ10mm到φ60mm区间的圆柱工件都能实现稳定四点接触，

　　不会出现夹角过小导致的工件夹痕过深、或是夹角过大导致的定位失稳问题，V型面的表面粗糙度要求达到Ra1.6，避免装夹过程中刮伤工件已加工表面。上方的拱形压架采用跨骑式结构，两个支撑脚直接落在基座两侧的平面上，压紧受力时压架的受力点直接传递到基座本体，不会对V型块产生侧向挤压力，能避免长期使用后V型块出现偏移错位。压紧螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，适合反复夹紧松开的频繁操作场景，螺杆底部做了圆弧过渡的压头，压头与螺杆本体之间留有微小的活动间隙，压紧时压头可以自动贴合工件上表面，不会因为螺杆端面与工件表面不平行出现压痕不均、工件翘起的问题。在实际加工场景中，这类工装常用来装夹定位销、

　　小型轴类零件做键槽铣削、径向孔钻削、端面扁位磨削的工序，装夹时只需要将工件放在V型槽内，转动顶部的螺杆手柄，直到压头压紧工件表面即可，整个装夹过程不超过10秒，对中精度可以稳定控制在0.01mm以内，完全满足普通机加工的形位公差要求。设计时特意将压架的拱形内空高度做了35mm的预留，除了标准圆柱工件，也能兼容带台阶、带局部凸起的异型轴类零件，不需要额外更换压块就能完成装夹。基座的整体长宽尺寸控制在120mm×80mm，总高度在压紧螺杆完全收回时为110mm，不会超出小型机床的工作台行程边界，也不会在加工过程中与机床主轴、刀具夹头发生运动干涉。螺杆的行程做了40mm的预留，适配不同直径工件的压紧需求，手柄部分做了滚花处理，

　　操作人员戴劳保手套也能稳定转动螺杆，不会出现打滑问题。在结构细节上，V型块与基座之间采用两个圆柱销做定位、内六角螺丝做锁紧，长期使用后如果V型面出现磨损，只需要拆下螺丝更换V型块即可，不需要更换整个工装，能大幅降低车间的工装维护成本。压架与基座的接触位置做了2mm的沉台定位，每次松开螺杆更换工件时，压架不会出现侧向滑移，重复压紧的位置一致性更好，不需要每次装夹都调整压架位置。这类工装的结构没有复杂的传动部件，加工难度低，普通铣床就能完成所有零件的加工，适合车间自制使用，相比采购成品的精密V型夹紧座，自制成本能降低60%以上，同时可以根据自身加工的工件尺寸范围灵活调整V型块的开口大小、压架的内空尺寸，适配不同的生产需求。在做钻孔工序时，V型块的中心高度与机床工作台的距离是固定值，编程时可以直接调用这个固定高度值，不需要每次对刀都测量工件中心高度，能进一步缩短加工准备时间。针对有色金属类的软质工件，还可以在V型面和压头表面粘贴铜质垫片，避免装夹夹痕影响工件表面质量，整个结构的拓展性很强，不需要改动主体结构就能满足不同材质工件的装夹需求。
