自行车车轮调校整形检测支架结构

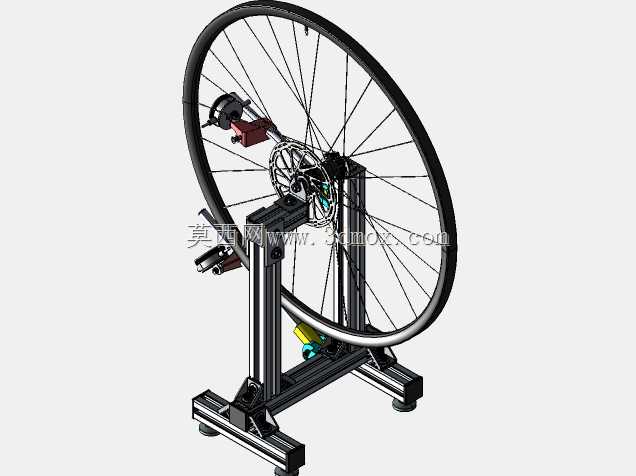

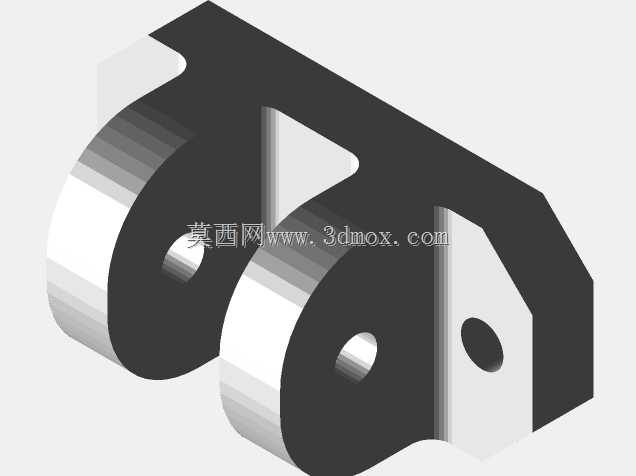

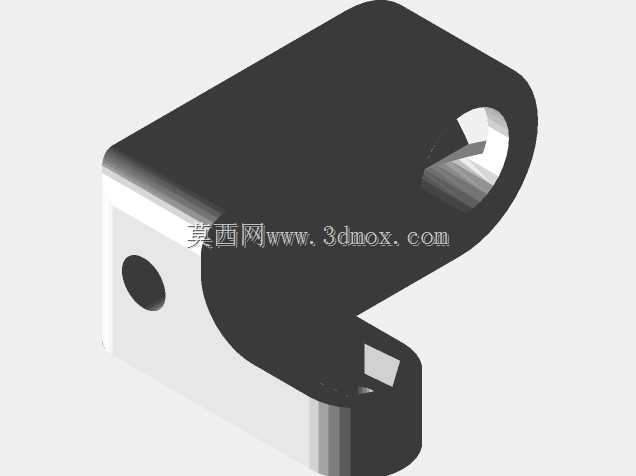

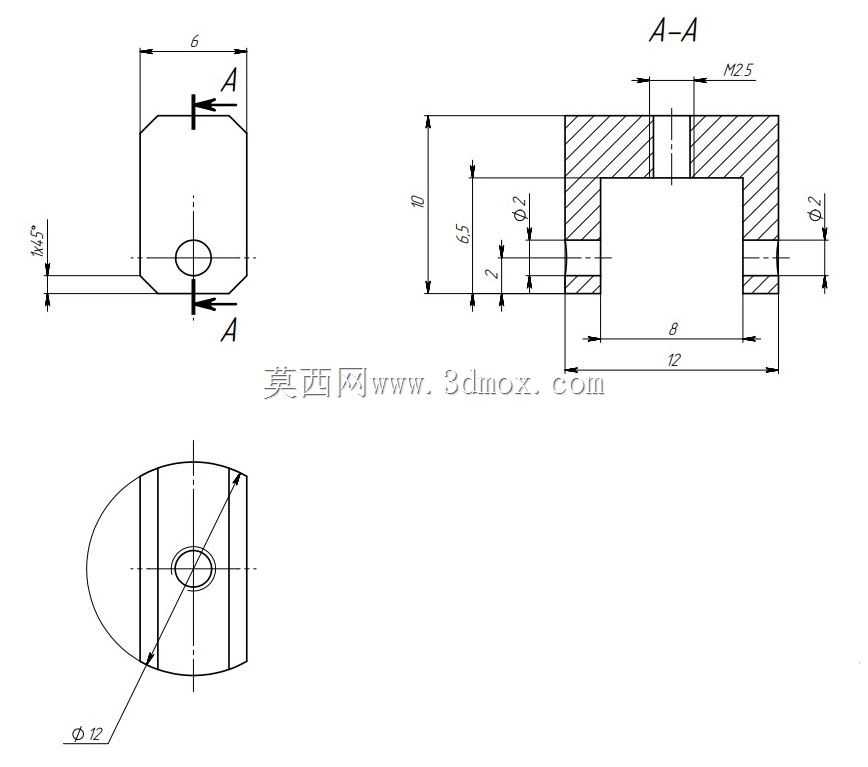

　　这套轮组调校支架主要面向自行车门店售后、轮组组装工坊、个人骑行爱好者的轮组维护场景，解决日常轮组偏摆校正、辐条张力调整后的形位公差检测需求，替代传统简易靠模式调圈台的检测精度不足问题。整套支架的支撑主体采用4040系列阳极氧化铝型材搭建，型材槽宽适配标准T型螺栓，所有紧固件均为型材配套标准件，无需额外定制机加工连接件，组装时可根据操作习惯微调百分表安装座的横向、纵向位置，适配20寸到29寸不同规格的山地车、公路车、折叠车车轮，也可兼容常规12mm、15mm筒轴以及快拆式轮组的装夹需求。支架底部设置四个可调式减震脚杯，安装时可通过脚杯调节整体水平度，避免放置台面不平整导致的检测基准偏移，脚杯底部的橡胶垫可减少操作过程中的支架晃动，

　　保证百分表读数稳定。轮组装夹位采用双侧支撑结构，装夹时轮轴两端卡入定位槽后通过快压结构锁紧，保证轮组转动时无轴向窜动，不会因为装夹间隙导致检测数据失真。检测端配置两个百分表，分别对应轮圈的径向跳动和轴向偏摆检测位置，百分表通过可锁紧的滑动座固定在横向型材杆上，检测时可根据轮圈宽度调整表的伸出长度，让表的测头垂直抵靠在轮圈外侧和轮圈外缘位置，转动轮组时即可通过表针的摆动幅度直观读取轮圈的形位偏差，配合辐条扳手调整对应位置的辐条张力，直到表针摆动幅度控制在允许公差范围内即可完成调校。百分表安装座预留了额外的槽位，可根据检测需求加装额外的百分表，用于检测碟刹盘片的端面跳动，满足碟刹轮组的调校需求，无需额外购置碟片校正工具。

　　整套结构的设计优先考虑拆装便捷性，所有部件均可通过标准型材连接件拆解，非使用状态下可快速拆卸收纳，不会占用过多 workshop 存储空间，相比一体式铸铁调圈台重量更轻，方便外出赛事保障时携带使用。设计过程中规避了复杂的焊接结构，所有连接位置均采用型材角件和螺栓锁紧，长期使用出现部件磨损时可直接替换对应标准件，无需整体报废支架，维护成本极低。百分表测头位置特意做了避让设计，转动轮组时不会与辐条、辐条帽发生干涉，测头端部采用硬质合金材质，长期抵靠轮圈检测不会出现磨损变形，保证检测数据的长期准确性。支架的横向支撑臂长度经过核算，调整百分表位置时可覆盖从最窄的折叠车轮圈到最宽的胖胎山地车轮圈的检测范围，无需额外更换加长支撑臂。

　　装夹定位槽的开口尺寸做了适配设计，不同规格的轮轴装入后都能保证轮组的回转中心与支架基准面平行，不会出现轮组倾斜导致的检测误差。操作时无需复杂的设备调试，将支架调平后装入轮组锁紧，调整百分表位置预压1-2圈量程后将表针归零，即可缓慢转动轮组逐段检测偏差位置，调整辐条时可实时观察表针变化，直观判断调整量是否到位，相比传统靠肉眼观察轮圈与靠模间隙的调校方式，检测精度可提升一个数量级，能满足专业级轮组的调校精度要求。整套结构没有复杂的传动部件，日常使用仅需定期清理型材槽内的灰尘，在滑动座位置涂抹少量润滑脂保证滑动顺畅即可，无需复杂的日常维护。
