DIY实验用小型万向节传动连接结构

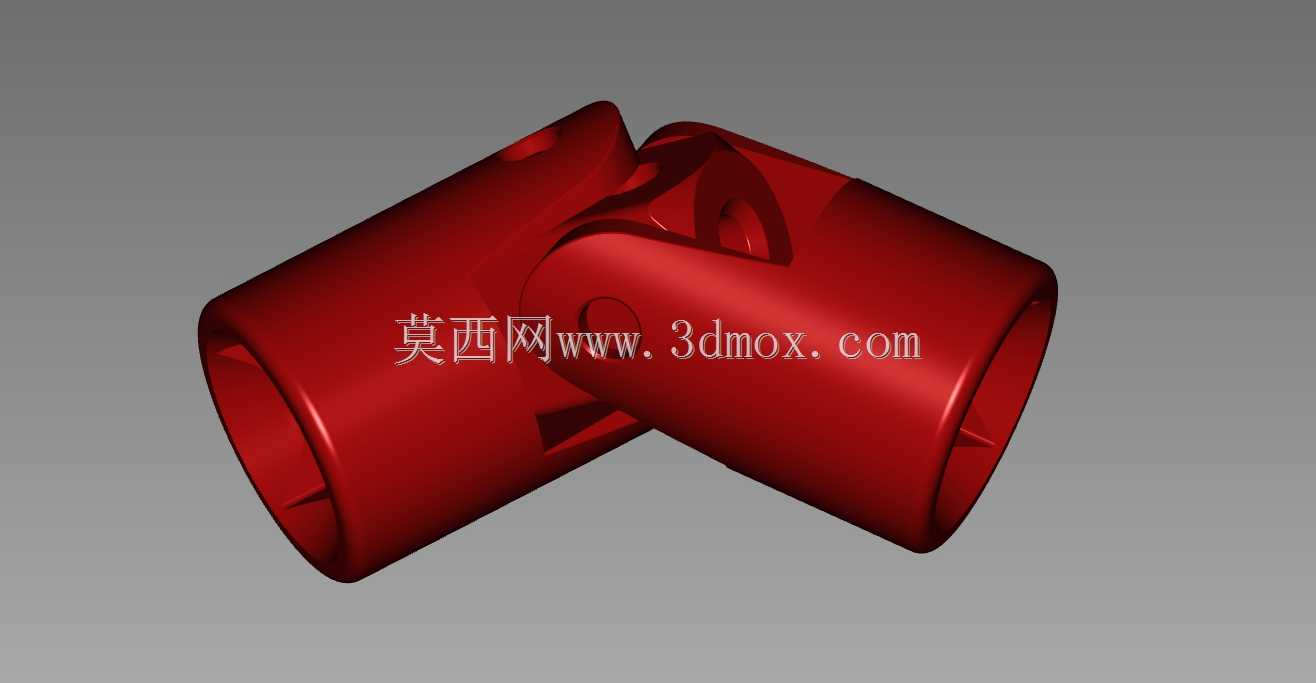

　　这类小型万向节结构，常出现在小扭矩传动的DIY设备、桌面级实验装置、小型手动工具的传动链路里，核心作用是在两根存在轴线夹角的传动轴之间，持续传递旋转扭矩，补偿安装过程中出现的轴系不对中偏差，避免刚性连接在轴偏角存在时出现的卡滞、应力集中甚至轴件断裂问题。和工业大扭矩场合使用的十字轴式万向节不同，这款结构做了一体化的铰接设计，两个套筒端通过中间的铰接结构直接相连，没有额外的十字轴配件，整体零件数量极少，非常适合小尺寸安装空间下的传动需求，甚至可以通过单批次3D打印完成整体制作，不需要额外装配销轴等小零件，大幅降低了小批量试制、个人DIY实验的加工与装配门槛。从结构设计逻辑来看，两端的空心套筒是核心的动力接入接出部位，

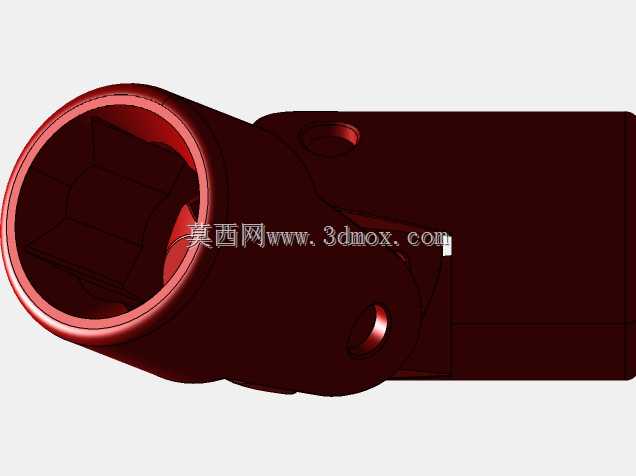

　　套筒内壁做了适配常规小直径圆轴的直孔设计，使用时可以通过顶丝、粘接或者过盈配合的方式和待连接的轴端固定，不需要加工复杂的键槽或者花键，适配小扭矩场景下的快速装配需求。中间的铰接部位采用了包络式的铰链结构，两个连接端的铰接耳互相嵌合，转动副的接触面做了圆弧过渡处理，既保证了足够的摆动角度范围，又避免了锐角结构在受力时出现的应力集中问题，让整体结构在承受小扭矩冲击时不容易出现铰接部位断裂的情况。在安装边界上，这款万向节的整体径向尺寸控制得非常紧凑，两端套筒的外径一致，安装时不需要为中间铰接部位预留额外的径向避让空间，只需要根据两端连接轴的直径匹配对应的轴孔尺寸，同时预留出轴系偏角对应的轴向摆动空间即可，不需要复杂的安装支座设计，

　　直接串接在两根传动轴之间就能完成安装。实际使用场景里，这类小型万向节可以适配桌面级3D打印机的远程送丝结构调整、小型手工打磨工具的转角传动、DIY实验台架的小扭矩动力传递、教学演示模型的传动链路搭建等场景，尤其是在个人DIY制作、学生工程创新实验这类没有高精度加工条件的场景下，这种少零件、易加工的万向节结构，能大幅降低传动结构的搭建难度，不需要采购标准工业万向节就能满足小扭矩下的转角传动需求。设计过程中需要重点关注铰接部位的配合间隙，间隙过大会导致传动过程中出现明显的回差，影响传动精度，间隙过小则会导致摆动卡滞，甚至在转动过程中出现结构抱死的情况，因此在建模时铰接转动面的配合公差需要根据选用的加工方式调整，如果采用3D打印制作，

　　需要预留对应打印工艺的收缩余量，保证转动副活动顺畅的同时尽可能减小回差。另外两端套筒的长度设计也经过了权衡，过短的套筒会导致轴连接的接触长度不足，传动时容易出现轴晃动甚至松脱的问题，过长的套筒则会增加整体结构的重量和轴向尺寸，挤占其他部件的安装空间，这款结构的套筒长度刚好能满足常规顶丝固定的接触长度需求，在连接稳定性和结构紧凑性之间做了平衡。和市面上常见的小型万向节相比，这款结构没有采用分体式的销轴铰接设计，而是将铰接结构和两端套筒做了一体化的整合，在小尺寸规格下，这种设计能避免细小销轴零件的加工和装配难题，尤其是采用FDM3D打印制作时，不需要额外装配金属销轴，打印完成后简单去除支撑就能直接使用，非常适合快速验证传动方案的场景。在受力特性上，这种结构更适合传递单向的小扭矩，不适合大扭矩、频繁正反转的传动场景，因为铰接部位的接触面在频繁正反转的冲击下容易出现磨损，导致回差进一步增大，因此在选型使用时，需要根据实际传动的扭矩大小、转速高低、正反转频率来判断是否适用，对于转速不高、扭矩较小、轴系存在固定小角度偏斜的场景，这款结构的适配性非常好，既能补偿轴系的安装偏差，又能以极低的成本完成传动链路的搭建。
