数控铣削加工仿真测试G代码验证实例

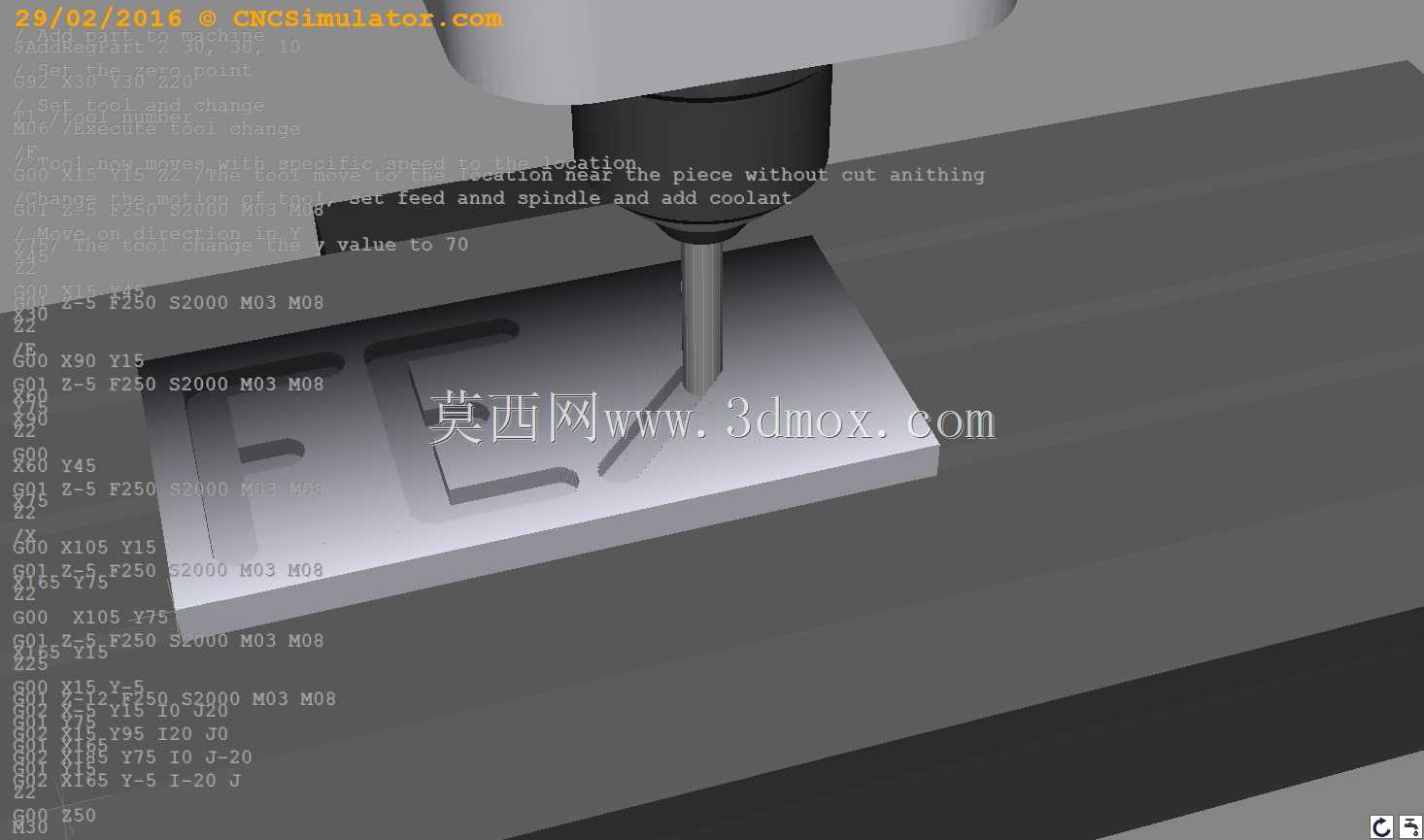

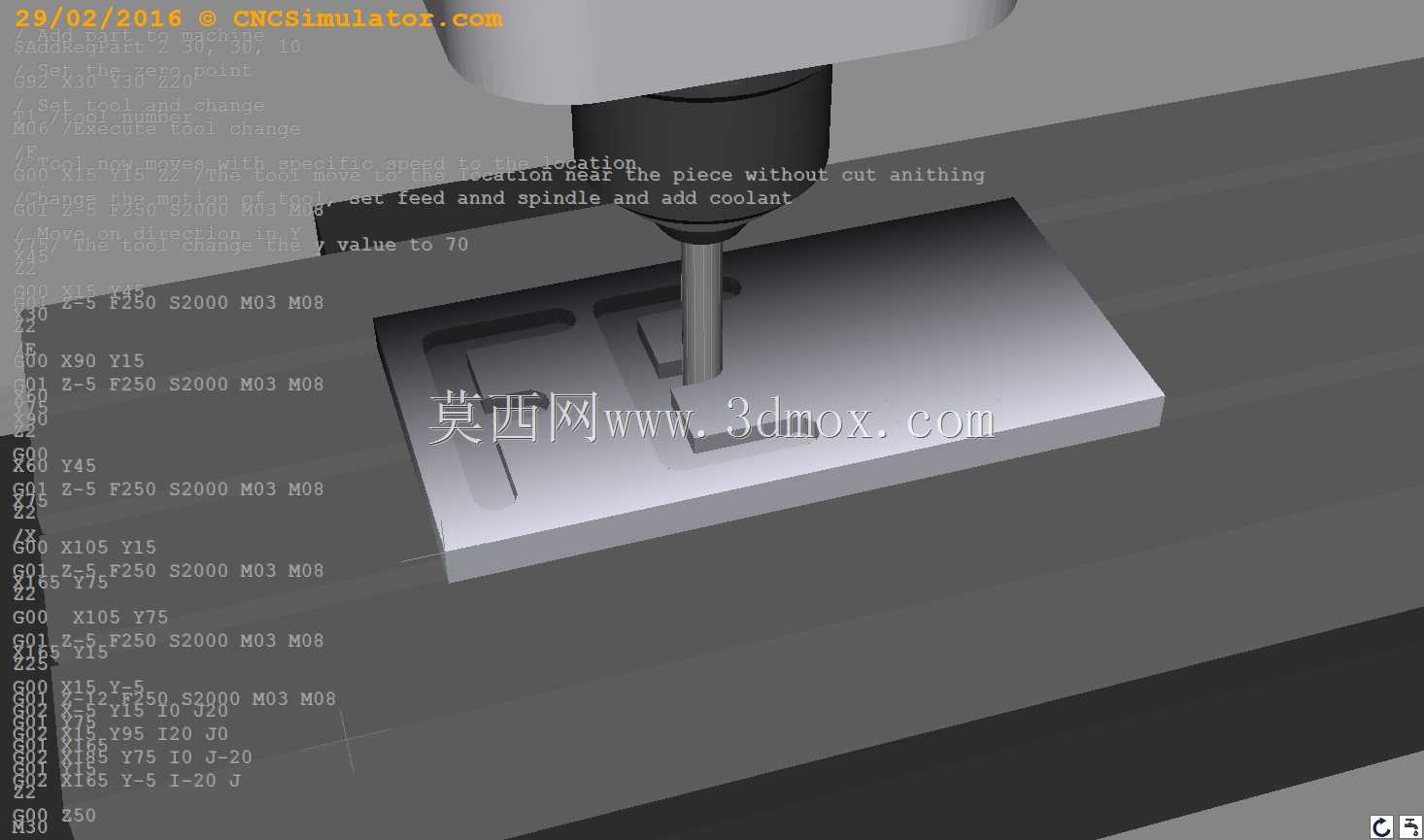

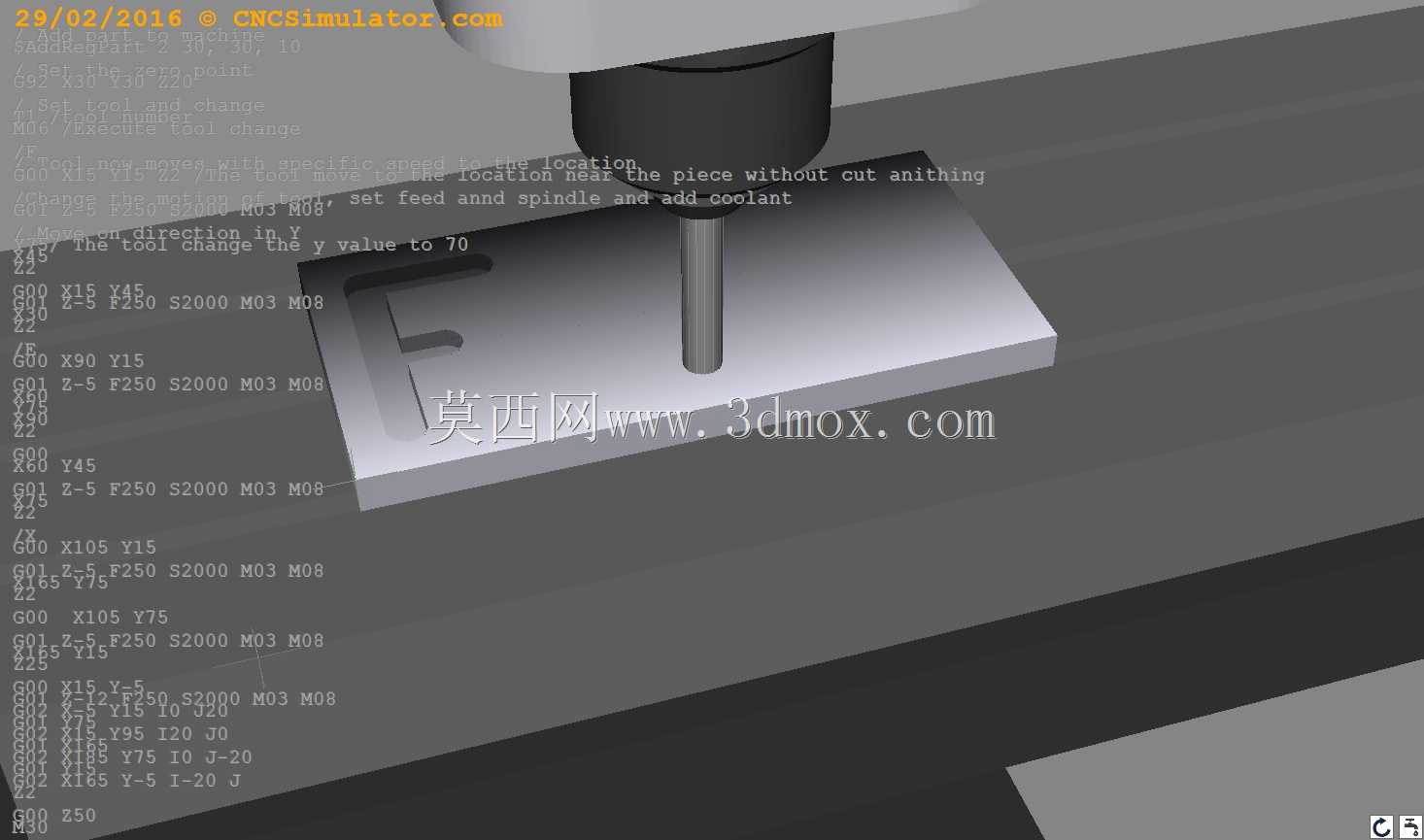

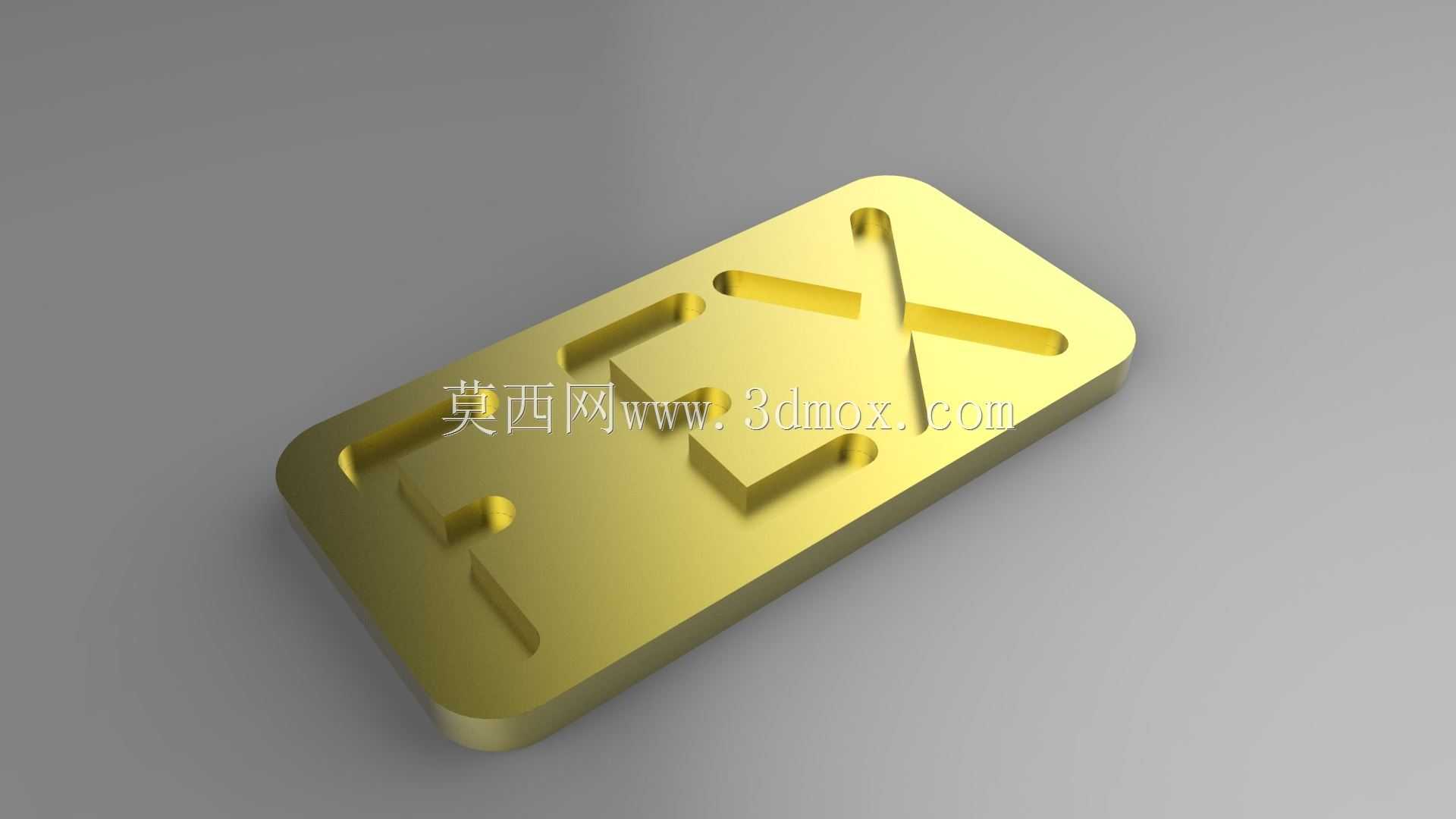

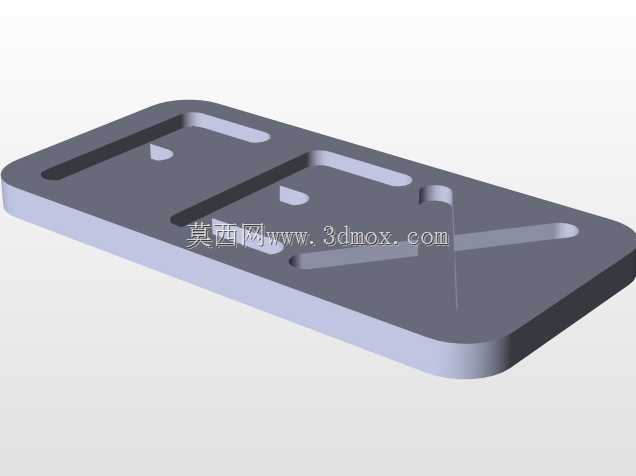

　　在数控加工的前置准备环节，刀路仿真验证是规避实际加工撞机、过切、进给参数失配等问题的核心环节，本次实例围绕立式数控铣床的平面刻字加工场景搭建，完整覆盖从G代码编写到切削过程全流程模拟的验证逻辑。实际车间生产中，新编写的加工程序如果直接输入机床运行，一旦存在坐标计算错误、主轴启停逻辑遗漏、冷却指令缺失、进给速度与主轴转速匹配不当的问题，轻则造成工件报废、刀具崩损，重则导致主轴碰撞、导轨精度损伤，带来数万元甚至更高的设备维修成本，同时打乱生产排期，因此在离线仿真环境中完成全流程验证是小批量定制加工、首件试切前的必备工序。本次仿真实例的加工对象为矩形金属毛坯，加工区域位于毛坯上表面的中心位置，刻字深度设定为0.5mm，属于平面浅铣削工况，

　　对应的刀具选用φ2mm平底立铣刀，刀具装夹后悬伸长度控制在15mm以内，避免长悬伸带来的让刀误差，保证刻字笔画的边缘清晰度。设计仿真逻辑时，首先完成加工坐标系的设定，将G54原点定位在毛坯上表面的左下角位置，Z轴零点与毛坯上表面重合，安全高度设置为毛坯上方50mm，保证刀具在快速移动过程中不会与夹具、毛坯边缘发生碰撞。下刀过程采用螺旋下刀方式，避免垂直下刀对平底刀刀尖造成的冲击，下刀进给速度设定为100mm/min，切削进给速度根据铝合金工件的加工特性设定为250mm/min，主轴转速设定为3200r/min，切削过程中同步开启切削液冷却指令，避免切屑粘刀造成加工表面质量下降。整个G代码程序的结构遵循标准数控加工逻辑，

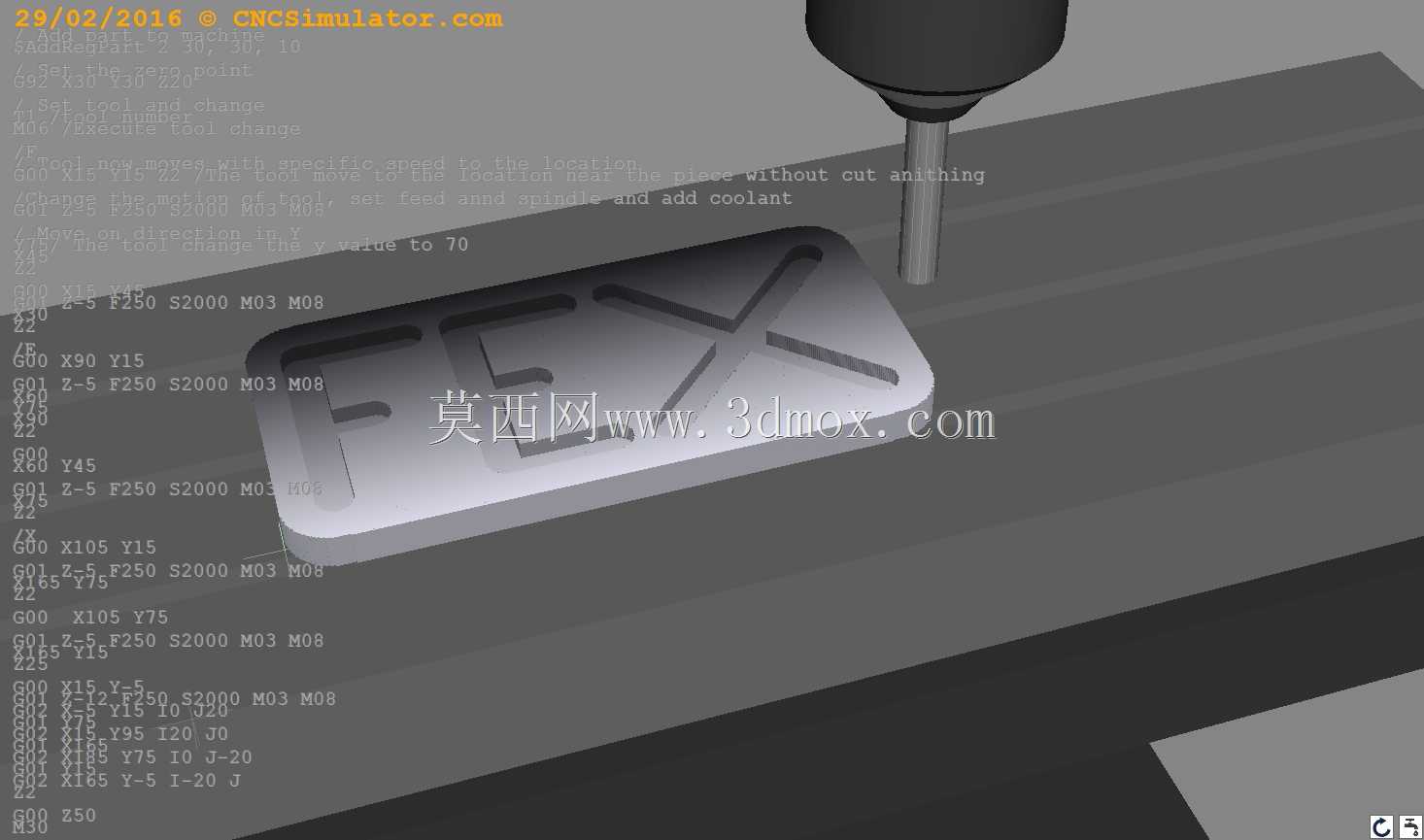

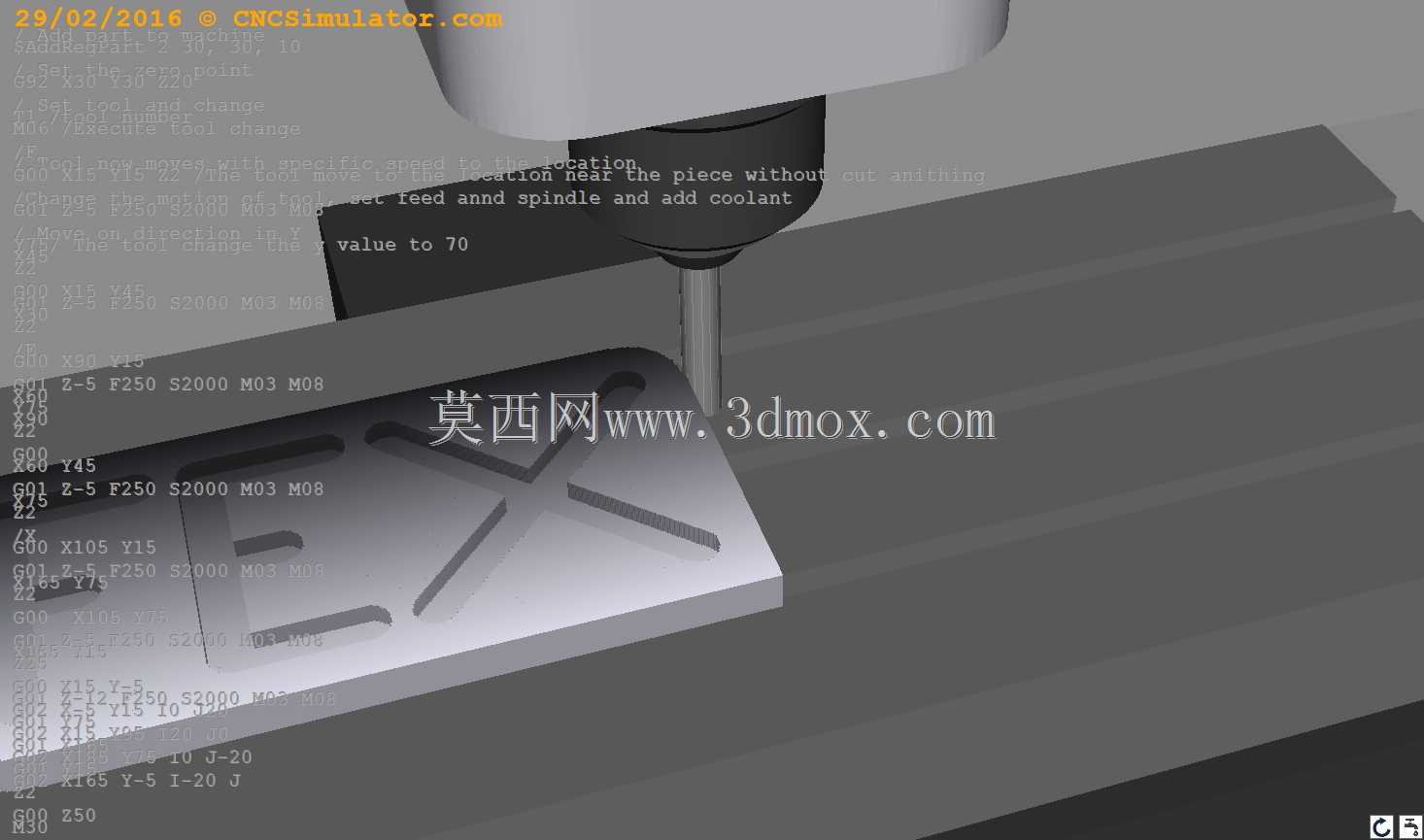

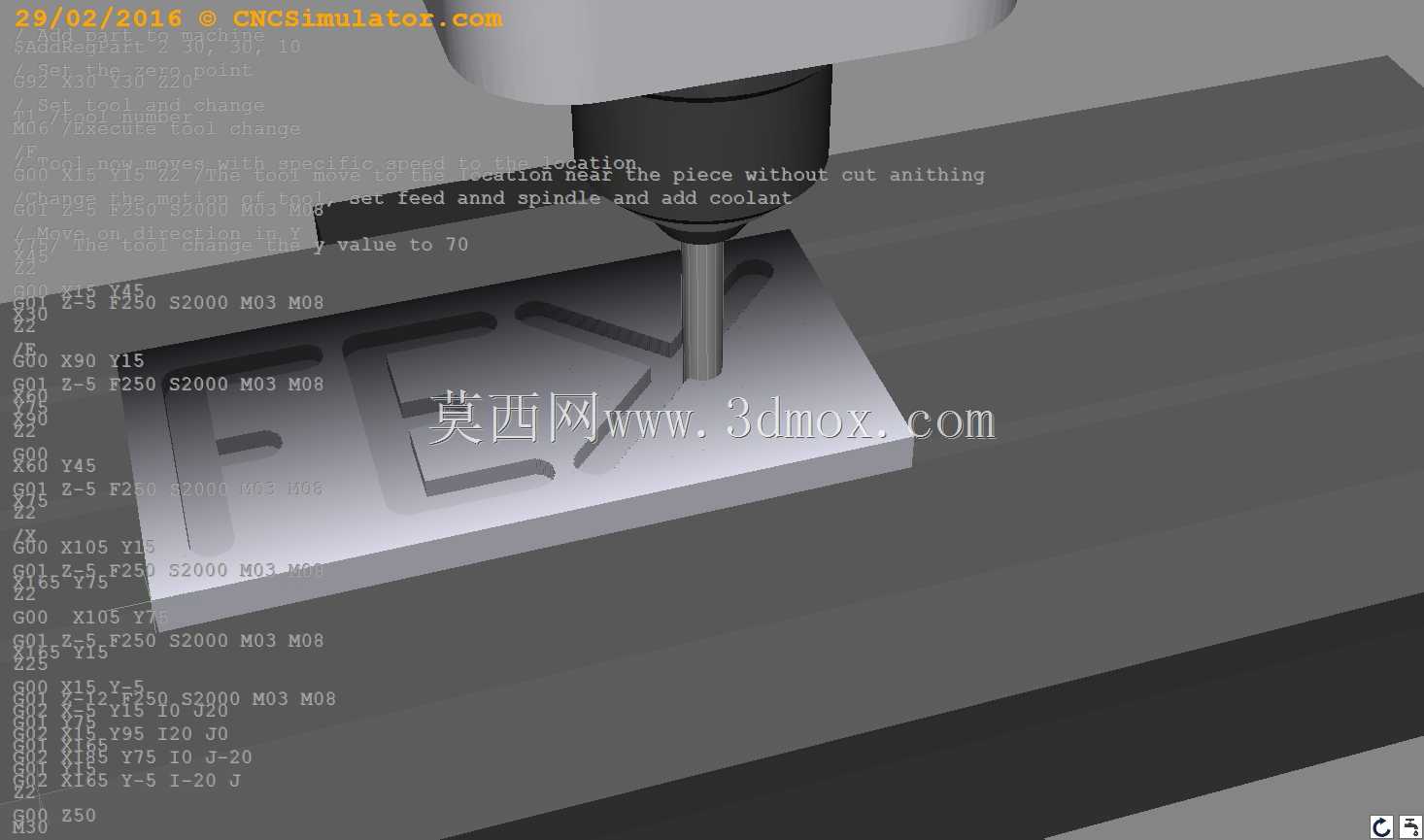

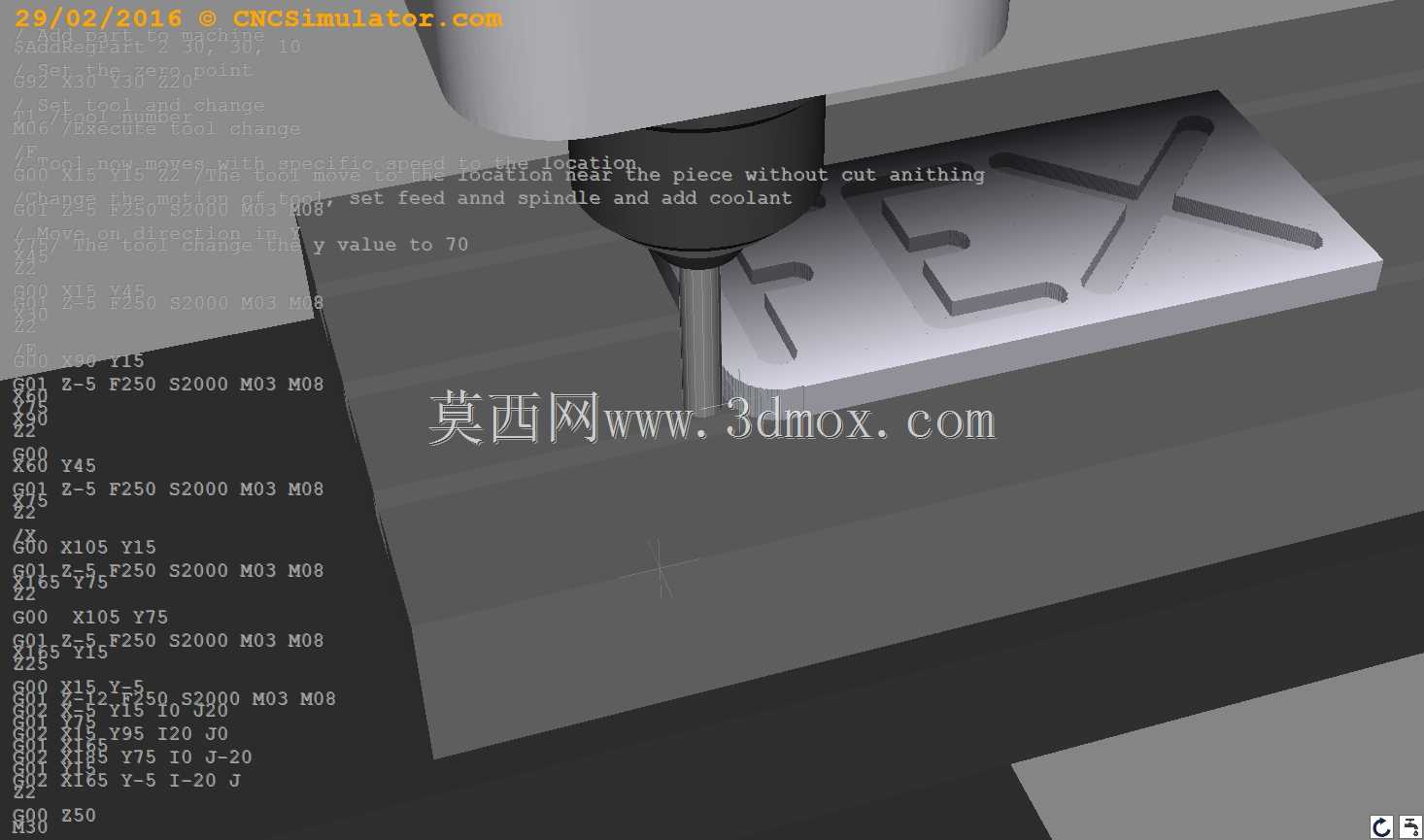

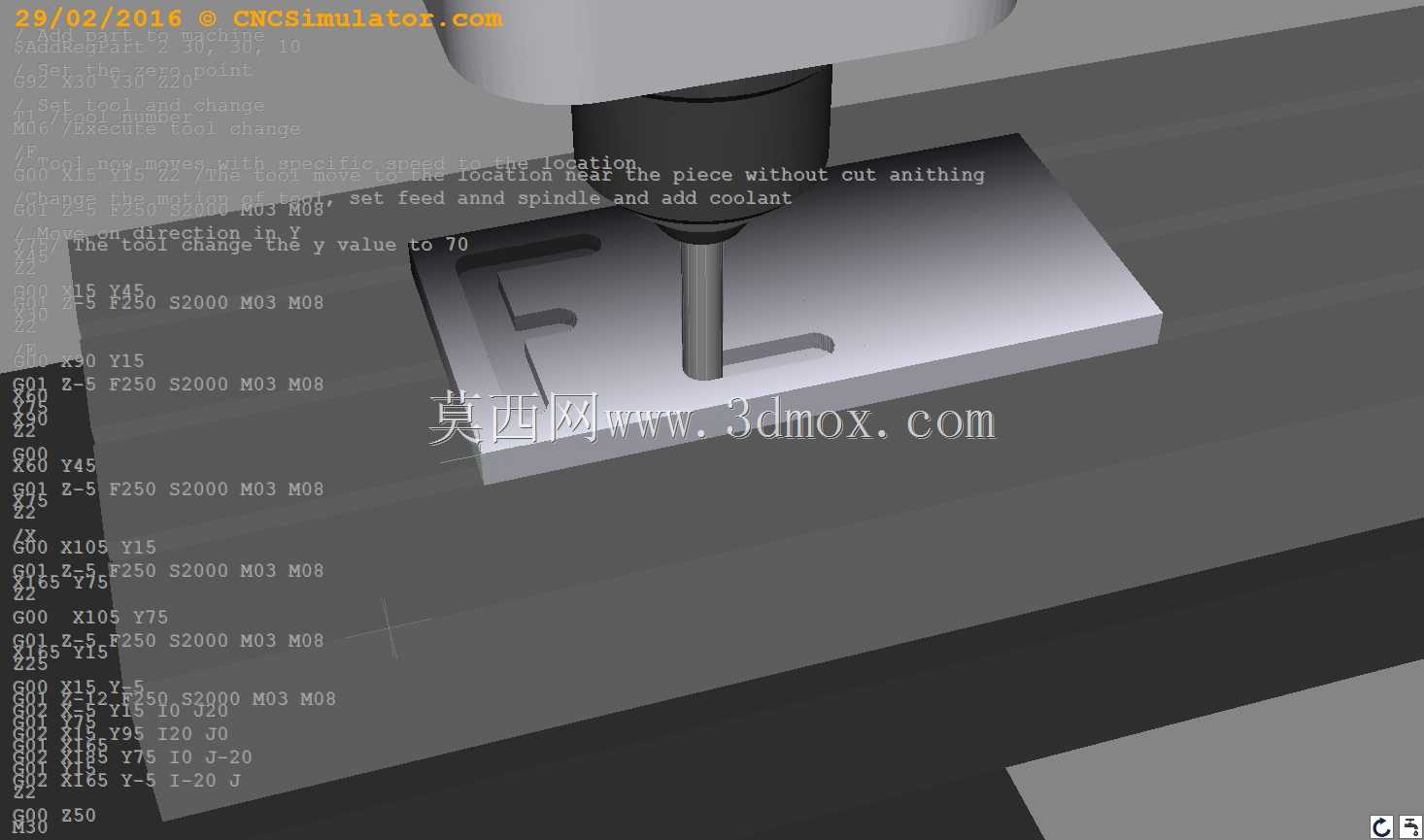

　　程序开头包含主轴正转启动、冷却开启、刀具快速移动到安全位置的初始化指令，加工过程中每完成一段笔画切削后，刀具抬升至2mm安全高度再移动到下一个切削起点，避免移动过程中划伤已加工表面，程序末尾包含主轴停转、冷却关闭、刀具返回参考点的收尾指令。仿真运行过程中可以逐段验证G代码的坐标点位是否正确，观察刀具切削路径是否与预期的刻字轮廓重合，检查是否存在过切、欠切的区域，同时验证进给速度与主轴转速的匹配关系，观察切削负载的模拟变化，避免实际加工中出现闷刀、断刀的问题。从安装边界来看，本次仿真对应的实际加工场景中，毛坯采用平口钳装夹，钳口夹持毛坯侧面5mm高度，毛坯伸出钳口上表面10mm，保证加工过程中不会出现工件窜动，

　　刀具的运动范围在X方向0-120mm、Y方向0-80mm、Z方向-1-50mm区间内，完全在常规立式数控铣床的行程覆盖范围内，不需要额外调整工装位置。这类仿真验证实例不仅可以用于新程序的正确性校验，还可以作为数控编程初学者的练习素材，帮助学习者理解G代码中G00快速移动、G01直线插补、M03主轴正转、M08冷却开启、M05主轴停转、M09冷却关闭等基础指令的实际作用，直观看到不同参数设置对应的加工效果，建立编程逻辑与实际加工过程的对应认知。在实际的工艺编制流程中，完成这类离线仿真验证后，还需要在机床上进行首件试切，通过试切结果进一步微调进给、转速参数，补偿刀具磨损带来的尺寸误差，但前置仿真环节可以过滤掉90%以上的低级编程错误，大幅缩短首件调试的时间，降低调试过程中的材料损耗与刀具损耗。本次仿真实例完整保留了加工全流程的G代码逻辑，每一段走刀路径都对应实际的切削动作，没有添加冗余的空行程指令，程序结构简洁规范，符合车间实际生产的编程习惯，可以直接移植到同类型的立式数控铣床上使用，只需要根据实际使用的刀具直径、工件材料特性微调切削参数即可。
