集装箱堆场100KVA变压器及配套电气组件

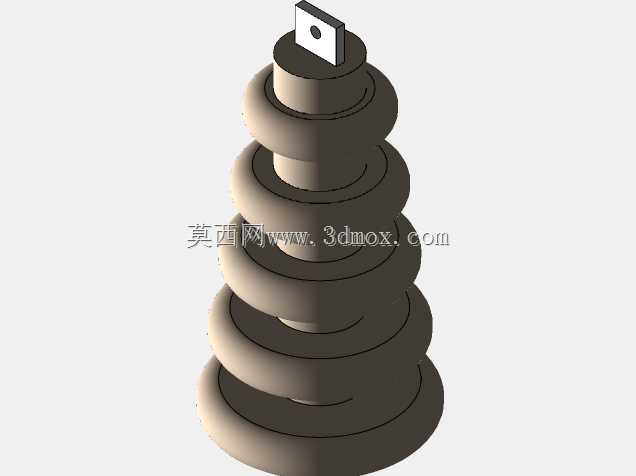

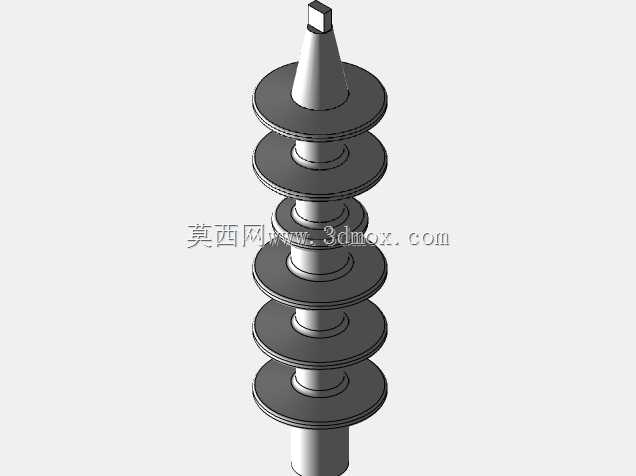

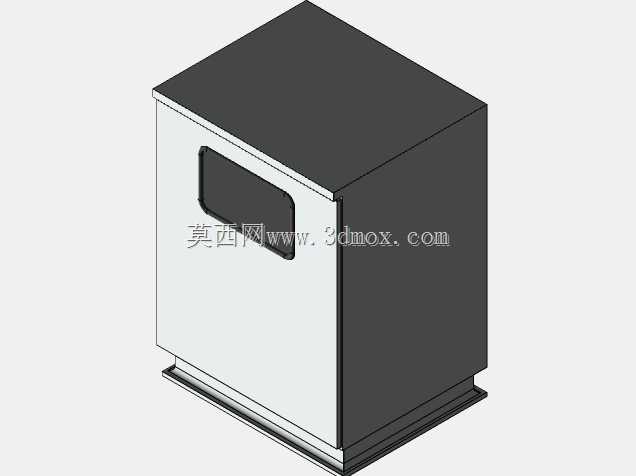

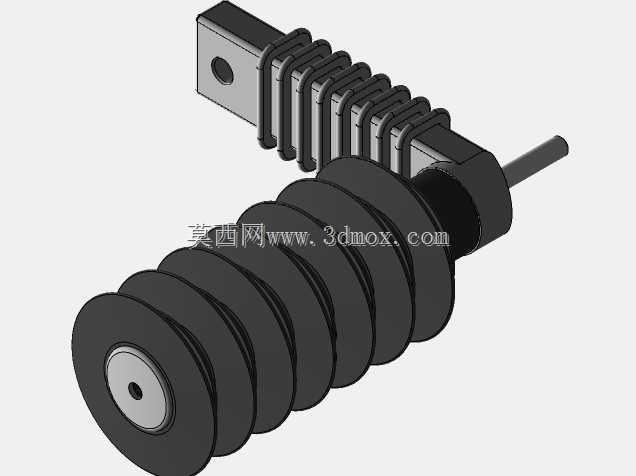

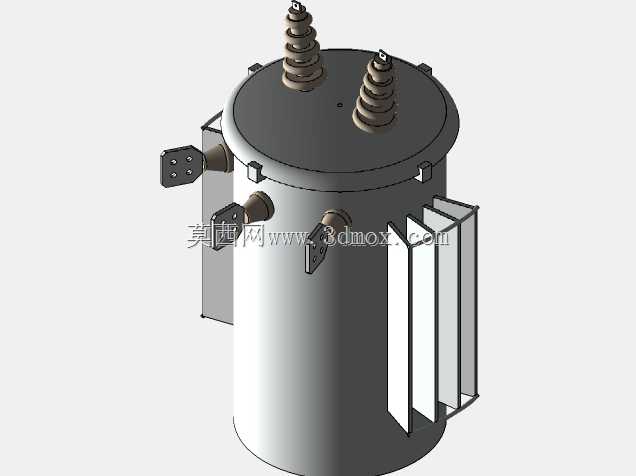

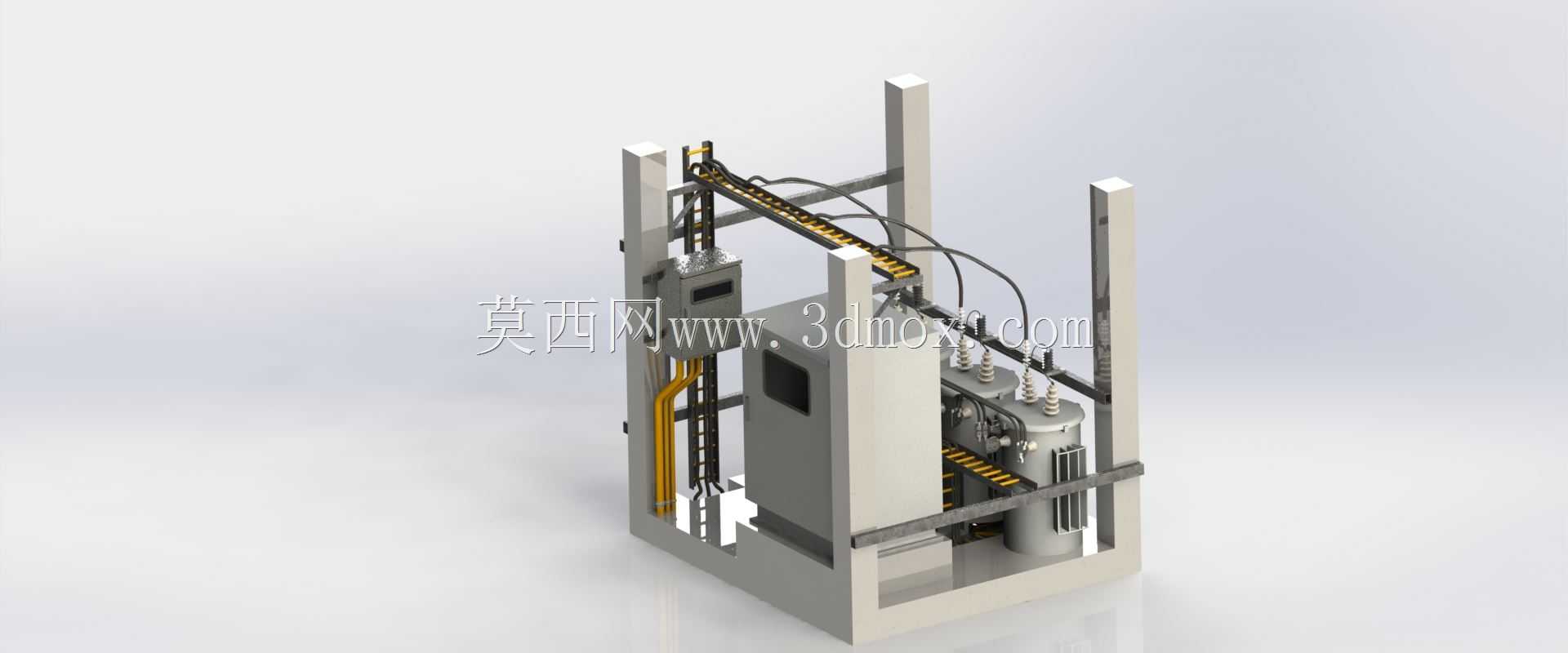

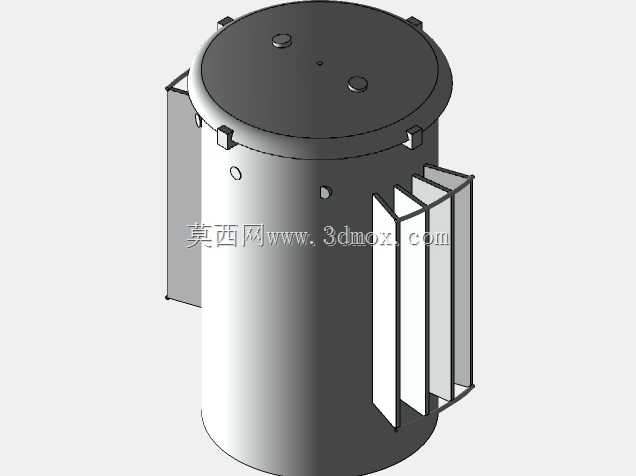

　　这套电气集成结构的核心应用场景锁定在集装箱堆场的户外作业区域，这类场地普遍存在供电点位分散、临时作业负荷波动大、设备需耐受露天温湿度变化与扬尘侵蚀的特点，常规固定式配电房很难匹配堆场频繁调整作业区块的需求，因此将变压、配电、线缆接驳组件集成在框架式结构内，可直接随堆场作业区调整移位，无需反复做土建基础施工。核心变压单元覆盖3-100KVA的容量区间，可同时满足堆场正面吊充电、照明回路、现场检修工具供电、冷藏集装箱临时补电等多类负荷需求，MDP主配电盘直接集成在变压单元侧方，省去了外部转接柜的布线环节，从变压器低压侧出线直接接入配电盘进线端，减少了线路压降与接点故障概率。设计阶段首先考虑的是户外安装的维护便利性，

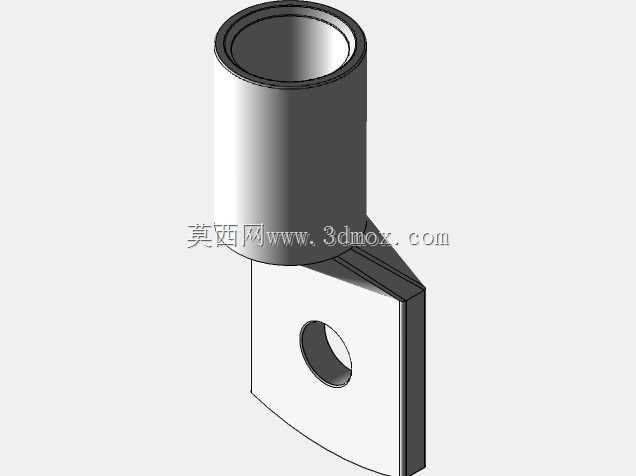

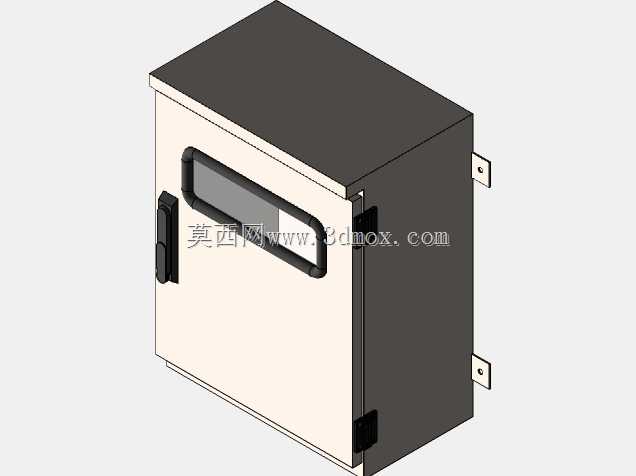

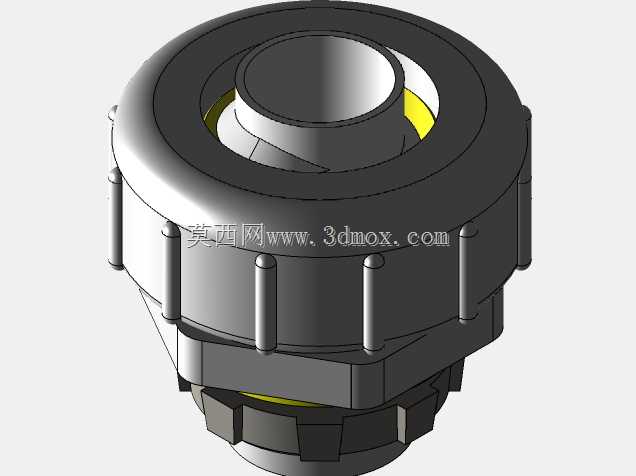

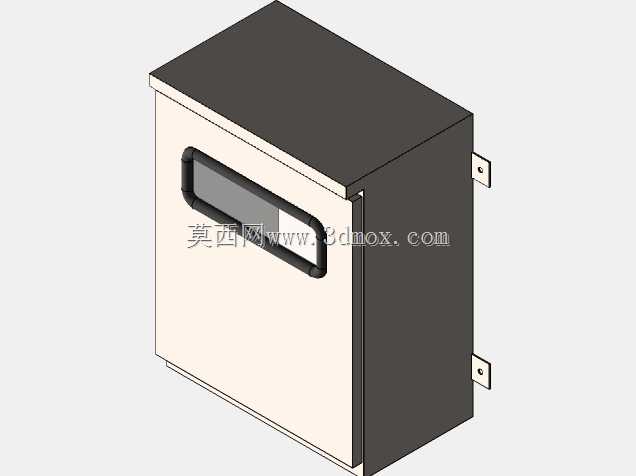

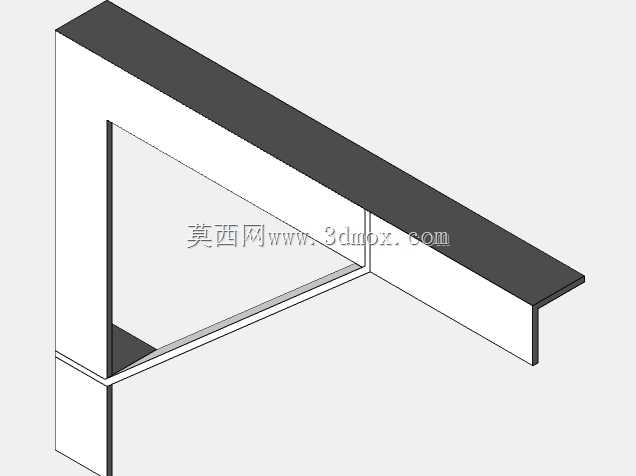

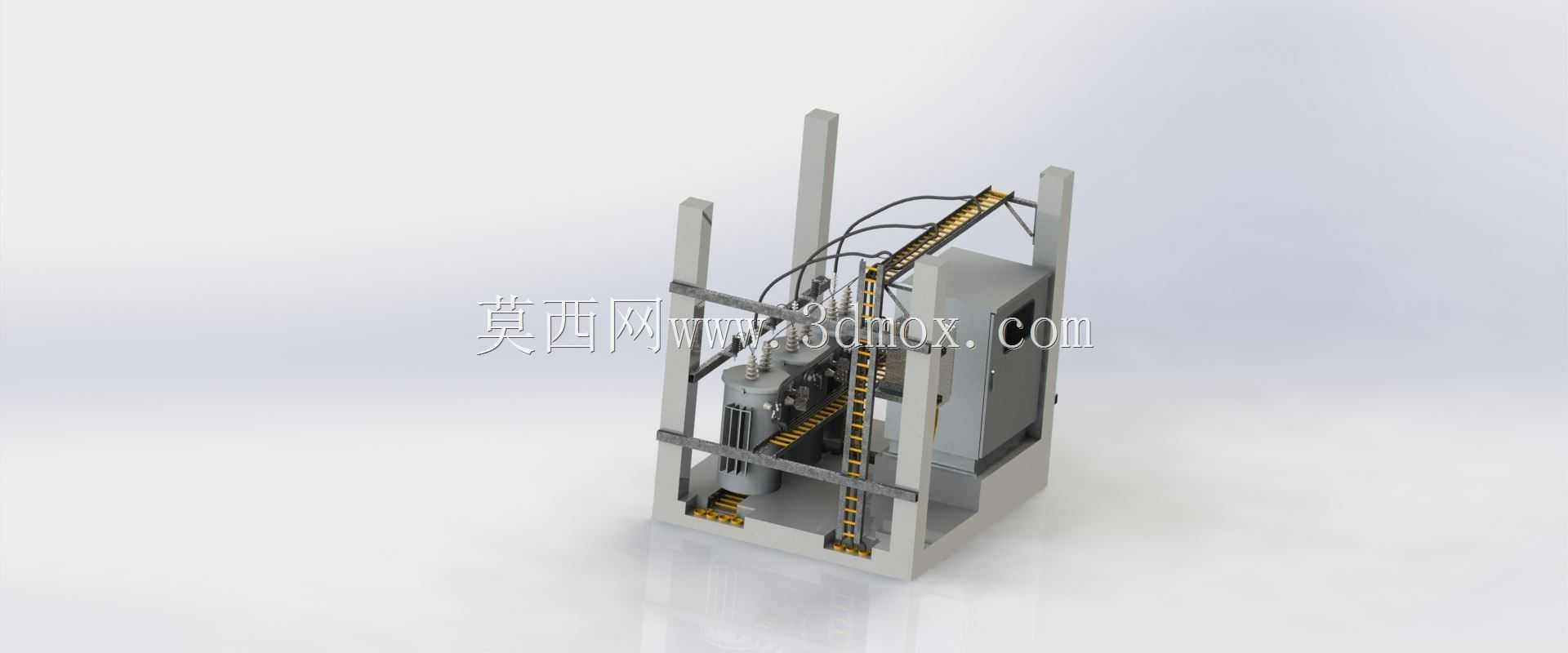

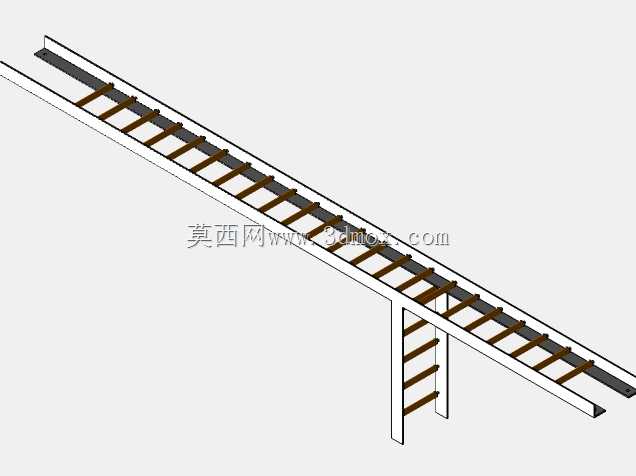

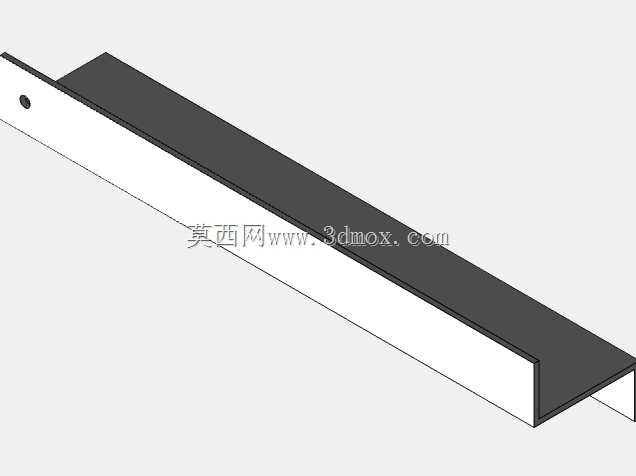

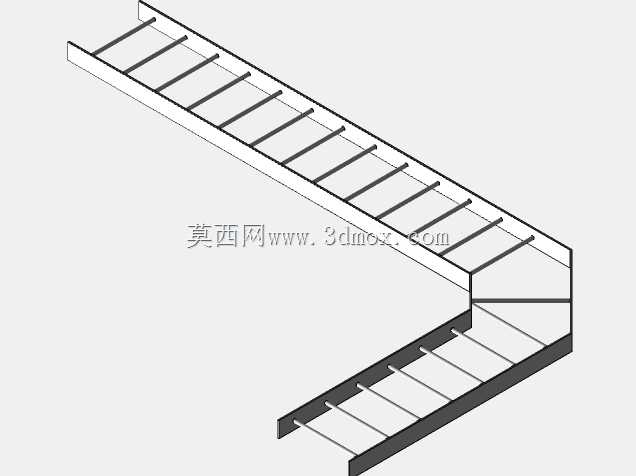

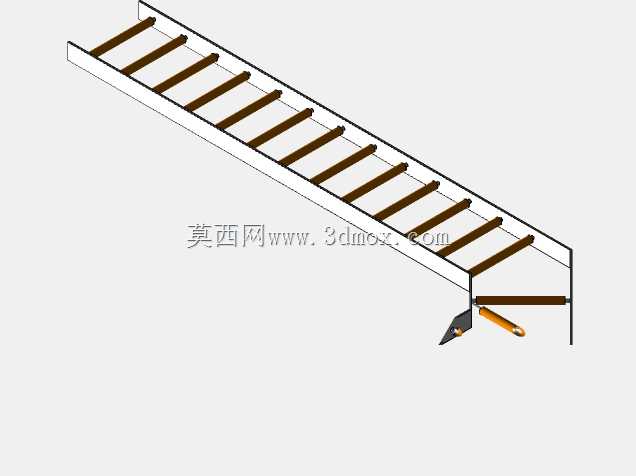

　　整体采用开式框架结构而非封闭柜体，所有接线端子、熔断器、开关操作位都预留了足够的伸手操作空间，运维人员无需钻入狭窄柜体即可完成接线、验电、更换熔芯的常规操作；框架立柱采用标准型钢焊接成型，底部预留了叉车孔位与吊点，可直接通过叉车或堆场现有起重设备完成整体移位，适配堆场作业区动态调整的需求。布线结构上，高压侧进线采用沿立柱上行的桥架敷设方式，线缆全程设置黄黑警示标识，避免现场作业设备剐蹭线缆绝缘层；低压侧出线分回路设置标识牌，不同负荷等级的回路分开走线，动力回路与照明回路之间预留了足够的安全间距，避免强电干扰。变压器本体与框架之间设置了减震垫，可抵消堆场重型设备通行带来的地面震动传导，避免长期震动导致接线端子松动、

　　变压器内部绕组位移的问题。安装边界方面，整体框架的占地尺寸控制在标准集装箱角件的适配范围内，可直接固定在集装箱堆场的硬化地面上，无需额外做抬高基础，框架底部距离地面预留了150mm的间隙，避免雨季地面积水浸泡设备底部接线端；设备顶部预留了防雨檐安装位，可根据使用区域的降雨量选择加装防雨附件，侧面的线缆进出口都设置了橡胶护圈，防止穿线时划伤线缆外皮。功能配置上，MDP配电盘内集成了总进线开关、分回路漏电保护、电流电压显示模块，运维人员可直接在盘面上读取当前运行的电压、电流、负荷率参数，无需额外携带测量仪表；变压器的油温观察窗、油位指示器都朝向操作通道一侧，日常巡检时站在通道上即可完成所有状态参数的核查，无需绕行设备。

　　考虑到堆场作业的安全要求，所有带电裸露部分都设置了安全防护栏，防护栏与带电体的间距满足低压配电设计的安全距离要求，防护栏上设置了明显的警示标识，避免无关人员误触带电部位。线缆敷设的桥架采用镀锌材质，接头处做了跨接接地处理，整体框架与接地网可靠连接，接地电阻满足户外电气设备的接地要求，可有效避免雷击、设备漏电带来的安全隐患。
