这类杆端铰接构件在小型自动化设备、桌面级实验装置、非标定制工装的连杆传动结构中应用十分广泛,日常做结构选型时,M3规格的杆端件常被用在载荷不大、需要小角度摆动补偿的传动链路里,比如小型分拣机构的摆杆连接、3D打印设备的运动轴联动、教学实验台的连杆演示结构,都能见到这类构件的身影。从实际使用场景来看,它的核心作用是在两个存在相对摆动角度的传动部件之间,实现可靠的铰接连接,同时补偿传动过程中出现的微小同轴度误差,避免刚性连接带来的别劲、卡滞问题,降低连杆传动过程中的附加应力,延长整套传动机构的使用寿命。

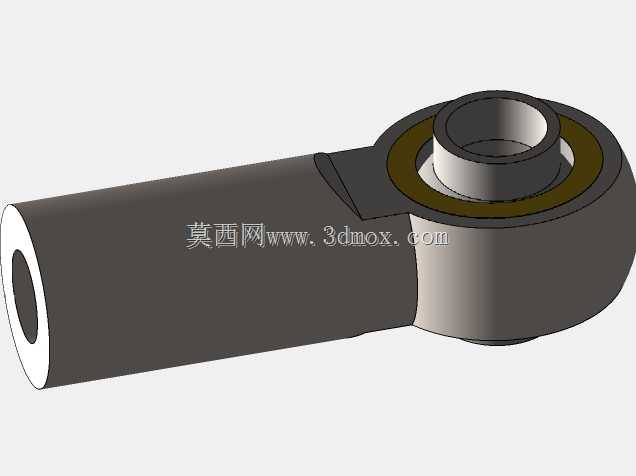

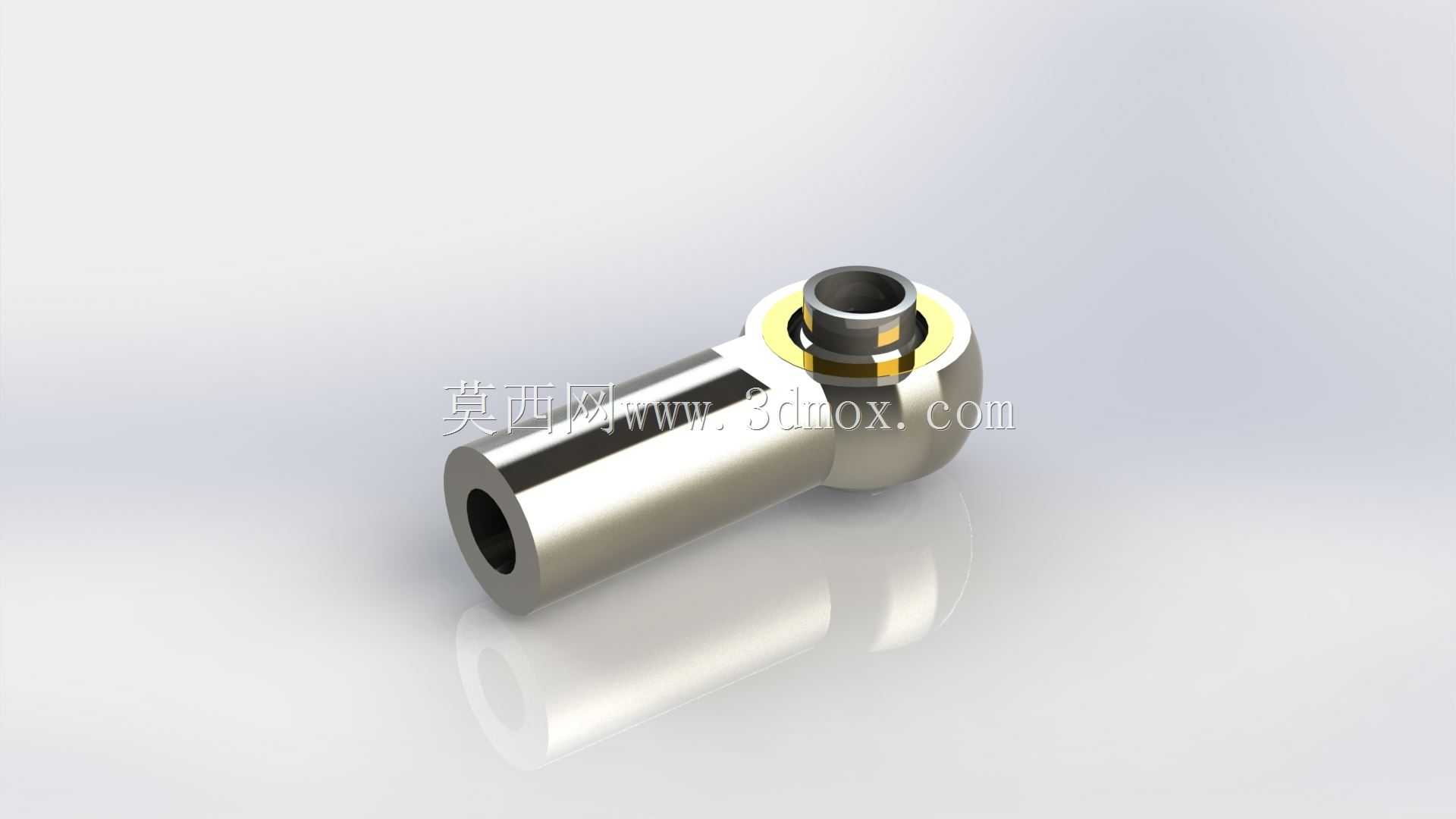

从结构设计逻辑来看,这款构件采用杆体与球头集成的一体式结构,杆体部分为空心圆柱设计,既可以减轻自身重量,也能适配对应的销轴、螺杆穿装需求,球头部分内置自润滑衬层结构,在摆动过程中不需要额外频繁加注润滑脂,就能保证转动的顺畅度,适合维护空间有限、拆装不便的内嵌式安装场景。设计时需要重点关注两个核心边界尺寸,一是杆体的外径与内孔直径,直接决定了它能适配的连接销轴规格,以及安装时的避让空间需求,M3规格对应的内孔适配3mm直径的连接件,杆体外径控制在6mm左右,安装时需要在杆体周向预留至少1mm的避让间隙,避免摆动过程中与周边结构件发生剐蹭;二是球头的摆动角度范围,常规工况下它可以实现±15度左右的角度偏转,选型时需要提前核算传动链路的最大摆角,避免超出构件的偏转极限造成结构损坏。

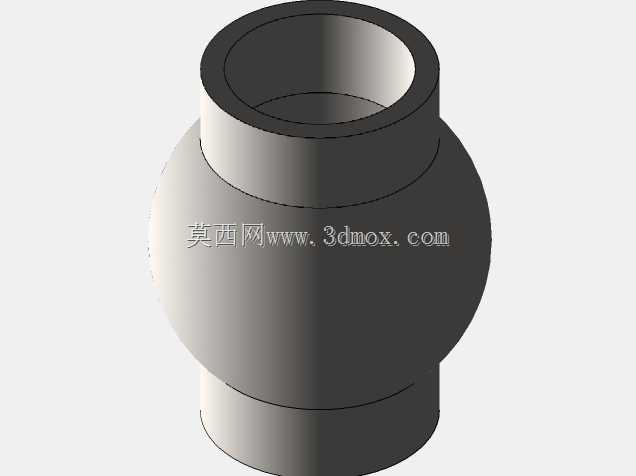

实际装配过程中,需要注意两个组件的配合关系,球头部分与杆体部分为分体预装结构,导入装配体环境时需要分别导入两个组件后,在装配层级添加同轴、贴合的配合关系,才能保证后续运动仿真的准确性,很多新手建模时容易直接将两个零件做布尔合并,导致后续做运动分析时无法模拟铰接摆动的真实工况,这点在建模和装配时需要格外注意。安装固定时,杆体的空心端可以采用压装、粘接或者穿装销轴顶丝固定的方式,根据实际的载荷大小选择对应的固定工艺,轻载工况下采用顶丝固定即可满足使用需求,载荷稍大的场景可以采用杆体外螺纹搭配螺母锁紧的方式,不过这款构件为光杆空心设计,更适合压装到对应的安装孔位中,保证连接的同轴度。
从功能特性来看,这类杆端构件相比普通的铰接销轴,优势在于自带球面补偿能力,当两个连接部件的安装面存在微小的角度偏差、或者传动过程中出现受力变形时,球面结构可以自动适配角度变化,不会出现刚性铰接的卡滞问题,同时金属材质的本体具备足够的结构强度,在额定载荷下不会出现塑性变形,能够长期保持传动精度。日常做结构设计时,这类构件常和鱼眼接头、连杆、直线轴承搭配使用,组成整套的直线摆动传动机构,在小型非标设备的设计中选型频次很高,建模时需要准确还原球头与衬层的配合间隙,以及杆体内孔的倒角细节,这些细节会直接影响后续工程图输出、3D打印手板验证的准确性,避免出现手板装配时干涉、无法安装的问题。
