微型MG90舵机伺服执行组件结构设计

　　在小型自动化执行机构、航模舵面控制、桌面级机器人关节驱动、小型智能门锁传动、微型云台姿态调整这类对安装空间、输出扭矩、响应速度有均衡要求的场景里，这类微型舵机是应用频次极高的执行元件。不同于大扭矩工业伺服的复杂安装结构，这类微型舵机的设计核心是在极小的体积边界内，集成直流驱动电机、减速齿轮组、位置反馈电位器、控制信号处理电路，同时预留标准化的安装接口，降低终端设备的集成难度。

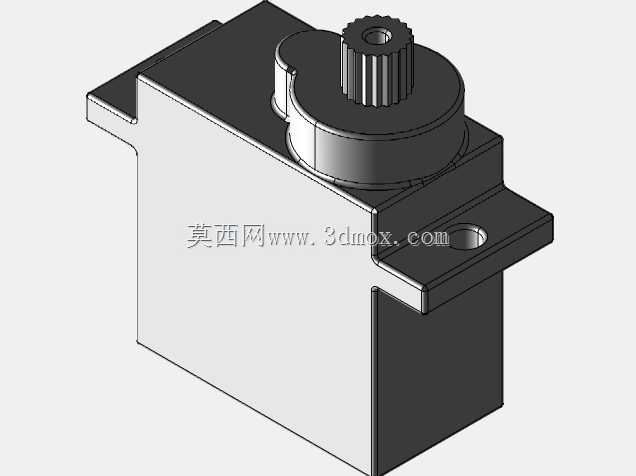

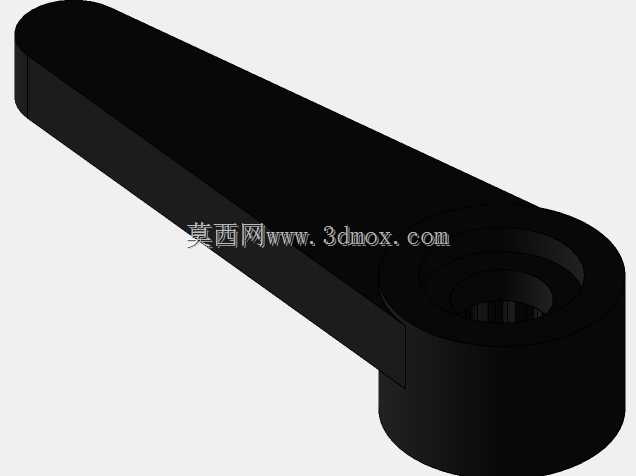

　　从结构设计思路来看，这款舵机的外壳采用上下扣合的硬质塑壳结构，主体为方正的立方体构型，底部两侧延伸出带安装孔的固定耳片，耳片上的安装孔位间距、孔径都匹配小型航模、微型机器人的通用安装标准，不需要额外设计转接件就能直接固定在设备的安装基板上。输出轴位于壳体前端下部，采用齿形输出轴结构，配套的舵盘可以直接卡合在输出轴上，通过顶丝锁紧就能传递扭矩，避免传动过程中出现打滑错位的问题。

　　实际选型应用时，首先要关注它的安装边界：整体主体立方体的边长控制在23mm左右，加上两侧固定耳片后的总宽度不超过30mm，整体高度从安装面到输出轴顶端的尺寸控制在12mm上下，整体重量不到15g，对于负载能力有限的微型无人机、小型仿生机器人来说，这个重量和尺寸不会给整体结构带来额外的负载负担。安装时需要注意，固定耳片的安装孔为通孔，适配M2规格的固定螺丝，锁付时螺丝拧入深度不能超过2mm，否则会顶到壳体内的减速齿轮组，造成齿轮卡滞甚至壳体开裂。

　　功能特性上，这类舵机采用PWM信号控制，常规控制周期为20ms，通过0.5ms到2.5ms的高电平脉宽对应0到180度的转动角度，位置反馈电位器直接和输出轴末端联动，能够实时反馈输出轴的当前角度，控制电路会根据输入信号和反馈位置的差值调整电机的转向和转速，实现角度的闭环控制，静态下的位置保持扭矩能够满足小型舵面、轻载关节的锁止需求，不会因为外力扰动出现位置偏移。内部的减速齿轮组采用多级直齿传动设计，把电机的高转速低扭矩输出转换为低转速高扭矩的输出，在额定电压下输出扭矩能够满足1.5kg·cm左右的负载需求，足够驱动小型航模的副翼、升降舵，或者桌面机器人的关节转动。

　　在结构细节设计上，壳体侧面预留了信号、电源、地线的三线接口，接口的引脚间距为标准2.54mm，既可以直接插在标准排针上，也可以通过杜邦线连接控制板，接线时的引脚定义遵循通用舵机的线序标准，橙色为信号、红色为电源正、棕色为电源地，不需要额外查阅定义就能完成接线，降低了集成时的接线错误率。输出轴的轴向间隙控制在0.1mm以内，避免转动过程中出现轴向窜动，保证角度控制的精度，齿轮组的啮合间隙经过优化，正反转切换时的回程间隙控制在1度以内，对于精度要求不高的民用消费级场景完全足够。

　　实际应用中需要注意，这类舵机的供电电压通常在4.8V到6V之间，供电电压过低会导致输出扭矩不足、响应速度变慢，电压过高则会烧毁内部的驱动电路和电机。安装舵盘时要先给舵机发送中位信号，让输出轴转到90度的中位位置，再安装舵盘，保证舵机的左右转动行程对称，不会出现一侧转动角度不足、另一侧超出行程顶坏内部限位结构的问题。如果应用在需要连续转动的场景，还需要拆除内部的电位器限位挡块，修改控制电路的反馈逻辑，把位置控制模式改为转速控制模式，适配小车驱动、连续转动机构的需求。

　　从建模角度来说，还原这类舵机的三维结构时，需要重点保证安装孔位、输出轴位置、外部接口的尺寸精度，因为这些尺寸是和其他结构件配合的关键尺寸，如果出现偏差，会导致实际装配时出现干涉、装不上的问题。壳体的圆角、加强筋结构可以按照实际外观还原，内部的齿轮组、电路结构如果不需要做运动仿真，可以适当简化，只保留外部的装配尺寸即可，能够减少模型的文件体积，提升装配时的软件运行效率。在做整体设备的结构设计时，要在舵机的出线侧预留至少5mm的走线空间，避免线材被壳体和安装架挤压，造成线材破损短路。同时要在舵机主体周围预留1mm左右的散热间隙，因为长时间堵转或者大负载运行时，电机会产生一定的热量，预留间隙能够帮助散热，延长舵机的使用寿命。
