手持式MPO光纤端面按压清洁工具结构

　　在光纤通讯链路的现场施工与日常运维场景中，MPO高密度光纤连接器的端面清洁一直是影响链路传输质量的关键环节，这类多芯连接器一旦端面附着灰尘、油污或者纤维碎屑，会直接导致插入损耗飙升、回波损耗不达标，甚至造成光链路通讯中断，而常规的棉签擦拭、无尘布手动清洁方式，不仅效率低下，还容易因为施力不均、擦拭角度偏差造成端面划伤，或是清洁不到位残留污渍，无法满足高密度布线场景下的快速清洁需求。这款手持式MPO点击清洁器的结构设计，正是针对这类现场运维痛点开发的便携清洁工具，整体采用一体化手持长柄结构，握持段做了贴合手掌弧度的收窄设计，操作人员单手握持即可完成全部操作，无需额外外接气源或者电源，适合在机房走线架、户外光缆交接箱、

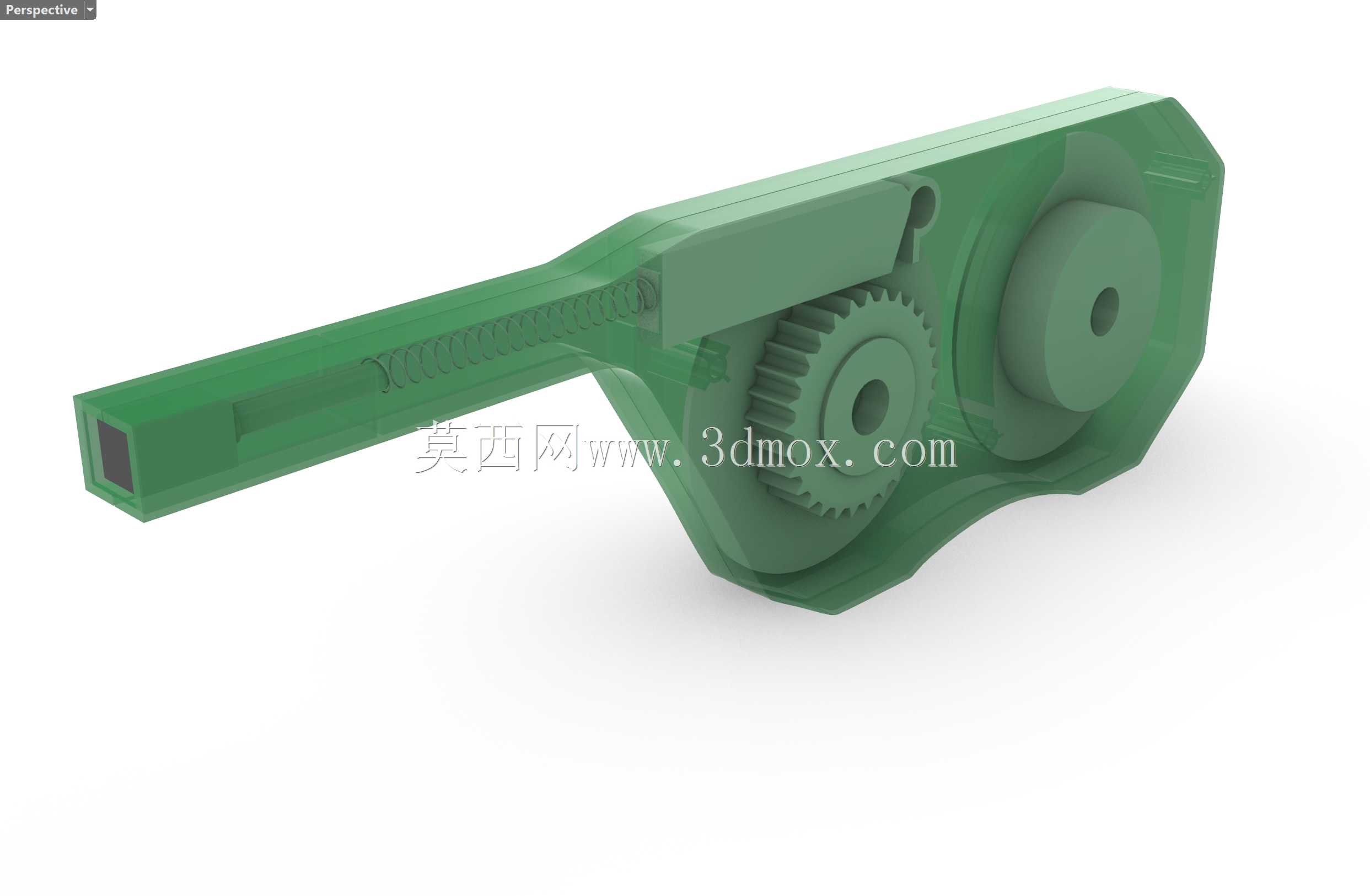

　　数据中心机柜内部等狭窄作业空间内使用，不需要将连接器从适配器上拆下即可完成端面清洁，大幅降低运维操作的复杂度。从内部传动结构来看，这款清洁器采用了齿轮组作为核心传动部件，按压手柄末端的触发按键时，内置的齿轮组会带动清洁带卷按照固定行程步进，保证每次清洁动作都能输出未被污染的全新清洁带接触面，避免二次污染；齿轮的传动比经过匹配设计，单次按动的行程刚好覆盖MPO连接器的全部多芯阵列端面，不会出现清洁盲区，也不会因为清洁带走带过长造成耗材浪费。清洁头端的定位结构做了与MPO适配器卡口匹配的导向槽，插入适配器时可以自动对准连接器端面，保证清洁带与光纤端面完全平行贴合，施力方向垂直于端面，不会出现偏磨情况，清洁头的压合面采用弹性软质衬垫，

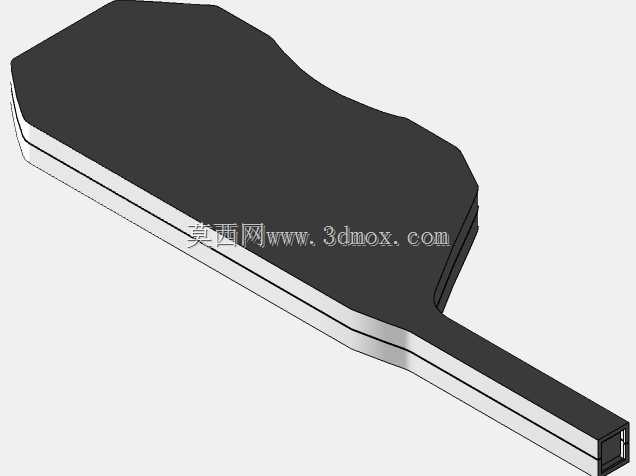

　　按压时可以根据端面的微小平整度偏差自适应贴合，保证每一根光纤芯的端面都能获得均匀的清洁压力，不会出现局部清洁不到位的问题。外壳采用整体式半封闭结构，将传动齿轮、清洁带卷、复位弹簧全部包裹在壳体内部，仅露出清洁头定位端与按压触发端，既可以阻挡外界灰尘进入内部污染清洁带，也能对内部传动部件形成防护，避免现场作业时磕碰造成齿轮错位、带卷卡滞。从安装边界与尺寸适配来看，这款清洁器的清洁头外径做了收窄设计，可以适配常规MPO适配器以及高密度光纤配线架上的内嵌式适配器，不需要额外拆除周边的线缆或者适配器即可插入操作；整体长度控制在单手握持的舒适区间，手柄段的防滑结构可以让操作人员戴绝缘手套时也能稳定握持，不会出现打滑脱手的情况。

　　内部的清洁带卷采用密封仓设计，更换耗材时只需要打开侧盖即可完成带卷替换，不需要拆解传动齿轮结构，日常维护十分便捷；复位弹簧的弹力经过调校，单次按压完成后可以自动带动传动结构复位，为下一次清洁动作做好准备，连续作业时操作节奏顺畅，不会出现卡滞或者复位不到位的情况。在实际使用过程中，这类点击式清洁器可以覆盖MPO-12、MPO-24等常规多芯光纤连接器的清洁需求，相比传统清洁方式，单次清洁时间可以压缩到数秒，清洁后的端面良率可以满足高速光传输链路的要求，尤其适合数据中心布线、5G基站光缆接续、光纤到户工程等需要大量处理MPO连接器端面的作业场景。结构设计上充分考虑了现场作业的复杂工况，外壳边角全部做了圆弧过渡处理，没有尖锐棱角，不会在作业时刮伤周边的光纤跳线；传动齿轮采用自润滑耐磨材质，长期使用也不会出现传动卡顿或者磨损掉屑的问题，避免碎屑污染清洁头。清洁带的走带路径设置了多组导向轴，保证清洁带在走带过程中保持平整张力，不会出现褶皱、跑偏的情况，确保与光纤端面接触的区域平整无折痕，不会因为清洁带本身的褶皱造成端面清洁效果不一致。
