良信NBD1-125小型断路器结构设计

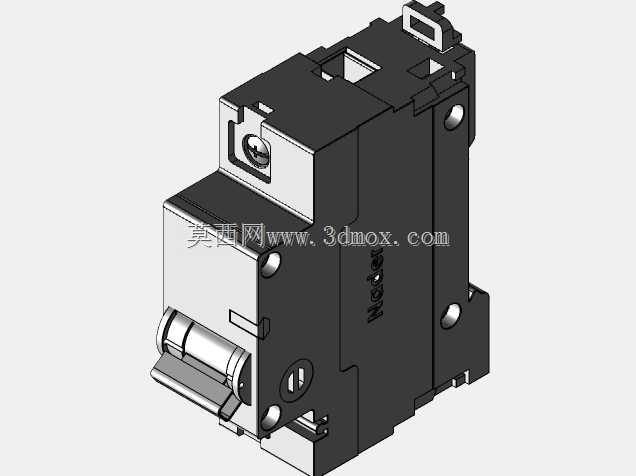

　　在民用住宅配电、小型工商业终端配电回路的设计选型中，125壳架等级的小型断路器是末端回路过载、短路保护的核心元件，这款NBD1-125小型断路器的三维结构还原，完全围绕终端配电场景的实际安装、操作、防护需求展开，没有做多余的装饰性结构设计。从实际使用场景来看，这类断路器主要承担终端回路的过载长延时保护、短路瞬时保护功能，可应用于照明回路、小功率动力回路、普通插座回路的进线端保护，适配常规35mm标准DIN导轨安装，这也是目前终端配电箱体的通用安装标准，建模过程中特意还原了底部的导轨卡扣结构，卡扣的弹性让位尺寸、卡接后的限位间隙都参考了实物的装配公差，确保虚拟装配时能和标准导轨完全贴合，不会出现安装干涉或者卡接松动的问题。

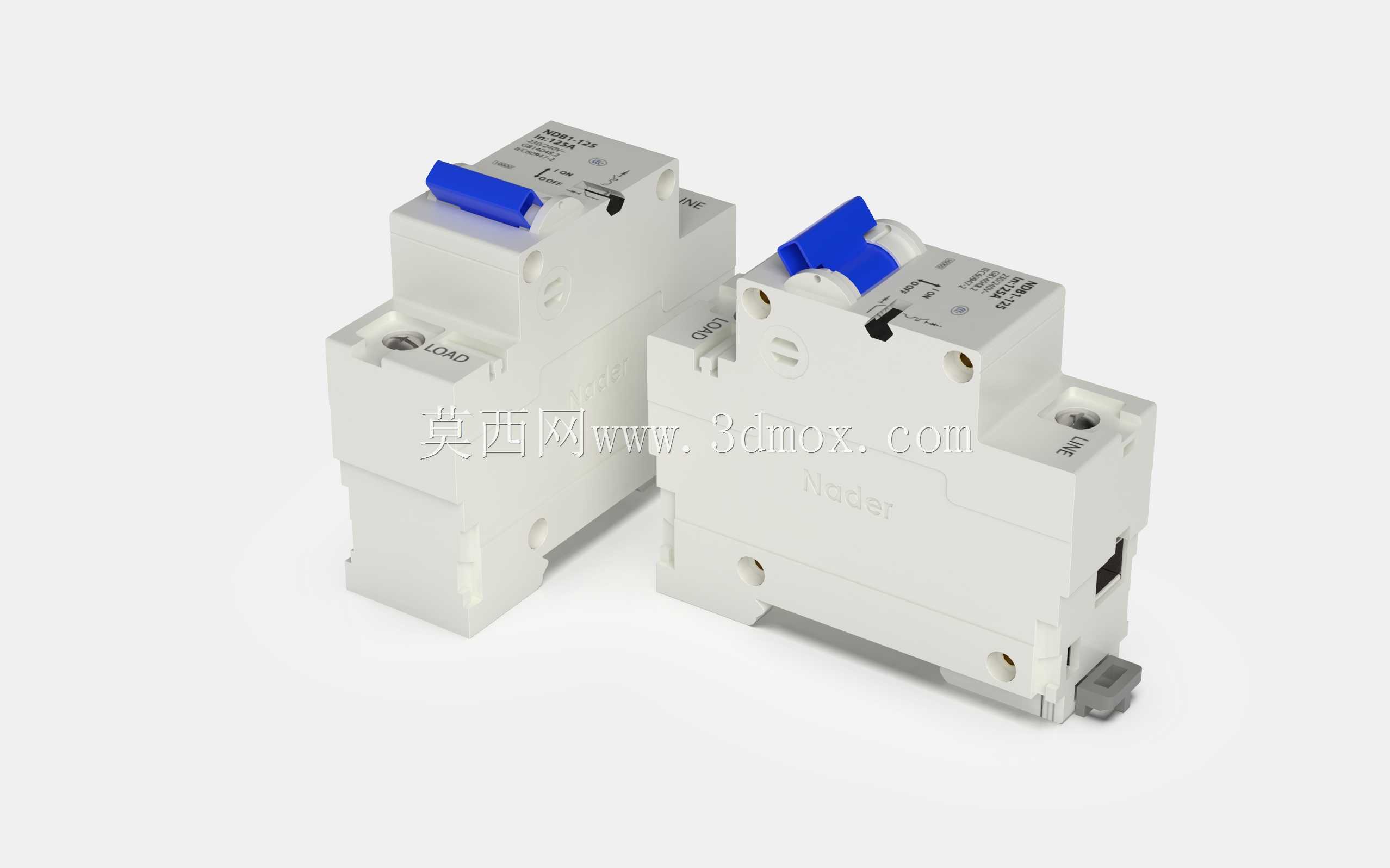

　　从功能特性的结构实现来看，这款断路器的操作手柄采用蓝色拨杆设计，建模时还原了手柄的操作角度行程，分闸位置与合闸位置的摆角范围符合低压电器的操作手感设计逻辑，手柄表面做了细微的防滑纹理结构，避免操作时打滑；进出线端的接线端子结构还原了压线框的升降空间，适配16-35mm²的铜导线压接，端子处的隔弧挡板结构也做了细节还原，避免接线时裸露导线距离过近引发的飞弧风险。断路器本体的外壳采用阻燃PA66材质对应的壁厚设计，壳体的拼接止口、螺丝固定柱的位置都按照实物的装配逻辑做了还原，壳体侧面的散热槽结构并非装饰，是为了在额定电流长期工作时，给内部的双金属片发热元件提供散热通道，避免热量累积引发误脱扣。

　　设计思路上，这款模型没有追求1:1的完全测绘复刻，而是优先还原对结构设计、选型排布有参考价值的核心尺寸：包括断路器本体的宽度模数，1P规格对应18mm的标准模数宽度，整体高度、深度尺寸匹配常规PZ30配电箱的内部安装空间，多台并排安装时的相邻间隙预留也符合配电排布的安全距离要求；内部的脱扣机构部分虽然做了适当简化，但灭弧室的安装位置、操作机构的联动逻辑都做了对应体现，能够直观展示断路器的分合闸动作传递路径。在安装边界的还原上，除了底部导轨卡扣的尺寸，还标注了进出线端的接线操作空间，即断路器上方、下方需要预留的导线弯曲、接线操作的最小距离，避免在做配电箱三维排布时，出现接线空间不足的问题；断路器正面的操作手柄突出高度也做了准确还原，确保配电箱盖板安装后，手柄能够伸出盖板操作孔，不会被盖板挡住影响操作。

　　从工程应用的角度来说，这类小型断路器的三维模型主要用于配电系统的三维排布校验、配电箱内部的干涉检查、配电教学演示场景，不需要还原内部所有的细小零件，比如弹簧、触头的微观结构，重点把控外部安装尺寸、操作件位置、接线端位置的准确性即可，这款模型在这些核心尺寸上都做了精准还原，能够满足结构设计、配电排布的实际使用需求。在实际工程选型中，125壳架的小型断路器通常作为终端回路的进线开关使用，或者用于大容量的单独回路，比如柜式空调、大功率电热水器的回路保护，模型还原的额定电流对应的壳体尺寸，能够匹配不同额定电流规格的同壳架产品，因为同一系列同壳架的断路器，不管额定电流大小，外部安装尺寸是完全一致的，这也是低压电器产品的通用模块化设计逻辑，建模时遵循了这一行业通用设计规则，确保模型的通用性。另外，模型还原了断路器侧面的拼装联动结构，也就是多极断路器拼装时的联动卡槽，能够实现1P、2P、3P、4P不同极数的拼装扩展，匹配不同的配电系统接线需求，比如单相220V回路用2P规格，三相380V回路用3P或者4P规格，拼装后的整体尺寸也可以通过单极模型的阵列拼装快速得到，不需要单独建立多极模型，提升了模型的复用性。
