索尼PHA-3便携耳机前置放大器结构模型

　　本次呈现的三维结构对应便携音频领域常用的耳机前置放大设备，也就是烧友群体熟知的PHA系列便携耳放产品，这类设备核心应用场景是移动听音场景下的音频信号放大与解码输出，主要搭配高阻抗头戴耳机、低灵敏度入耳式耳塞使用，解决普通手机、便携播放器推力不足导致的动态范围压缩、低频下潜不足、声场打不开的实际问题，同时也可作为桌面小型音频系统的前端放大单元，连接桌面有源音箱或者小型功放做前级信号调理。从结构设计思路来看，这款设备采用一体化铝合金挤压成型的筒状机身，这种结构选型首先是兼顾便携性与结构强度，筒状曲面外壳没有尖锐棱角，放在衣物口袋或者收纳包中不会剐蹭其他物品，同时铝合金材质本身具备优秀的电磁屏蔽性能，可以隔绝外界空间的电磁杂波干扰，

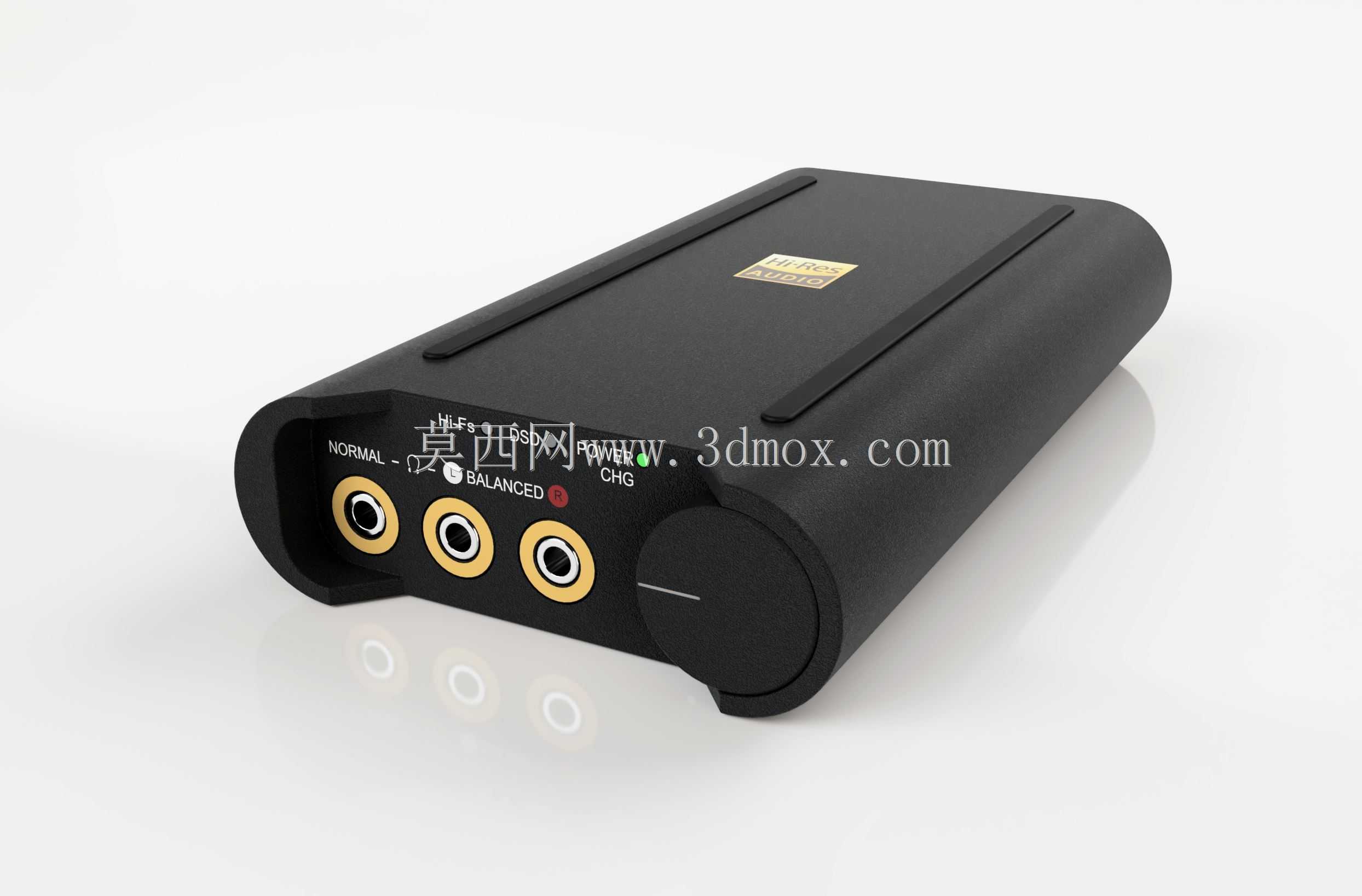

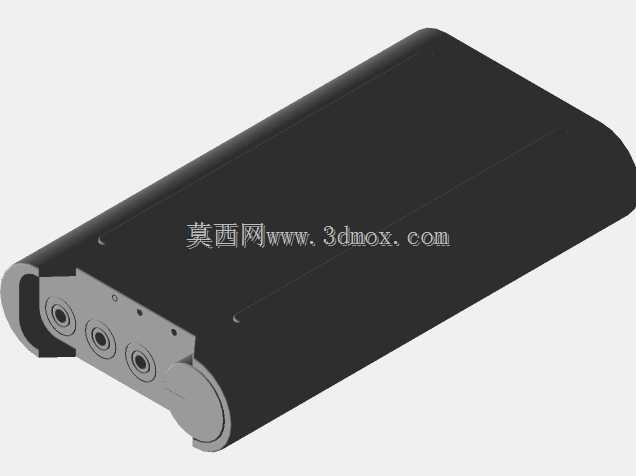

　　避免音频信号传输过程中引入底噪，这一点对于小信号放大的音频设备来说是结构设计中优先级很高的考量点。机身的接口区域集中布置在设备的一端端面，从结构布局上可以看到三个镀金音频输出接口，分别对应普通单端输出、平衡输出以及对应的接地通道，接口旁做了清晰的丝印标识区分不同输出模式，端面靠近侧边的位置布置了大直径的旋转电位器旋钮，这个旋钮同时集成了电源开关功能，旋钮侧面做了细刻度标识线，方便用户快速识别当前音量档位，这种把高频操作的控件集中在单侧端面的布局，是充分考虑了单手握持操作的人机工程需求，用户单手持握设备的时候，拇指可以自然搭在旋钮位置完成音量调节或者开关机操作，不需要变换持握姿势。机身顶面做了一小块金属铭牌区域，

　　用于标注产品型号与认证信息，顶面同时布置了两条长条形的防滑胶垫，当设备放置在光滑桌面使用时，胶垫可以增大摩擦力避免设备滑动，同时胶垫略高于机身顶面，叠放其他便携播放器的时候也可以避免金属表面互相剐蹭掉漆。从安装边界与尺寸控制来看，这款设备的整体长度控制在成年人手掌可完全握持的范围，筒身直径适配常规裤兜的容纳尺寸，所有接口的沉台深度都做了精准控制，常规规格的3.5mm、4.4mm音频插头插入后不会出现插头尾部与机身干涉的情况，电位器旋钮的突出高度也做了限制，放在口袋中不会因为挤压导致误触音量调节或者意外开关机。内部结构层面，筒状机身的内部空腔做了分仓设计，靠近接口端的区域布置音频放大电路与电位器组件，

　　中间区域布置解码芯片与供电滤波电容，靠近尾端的区域布置锂电池组与充电管理电路，分仓结构通过内部的塑料隔离架实现，既可以避免不同功能模块之间的信号串扰，也可以让内部元器件的重量分布更均匀，单手持握的时候不会出现头重脚轻的握持感。外壳的壁厚控制在1.2mm左右，在保证结构抗挤压强度的前提下尽可能控制整机重量，长时间持握不会产生明显的负重感，机身侧面没有布置多余的按键与接口，所有的功能切换开关都集成在接口端面的电位器旁，保持了筒身外观的整体性，这种设计也降低了外壳加工的复杂度，铝合金挤压成型后只需要做两端的端面CNC精加工就可以完成外壳主体的加工，不需要在筒身侧面做额外的开孔加工，有效提升了生产装配的效率。从实际使用的适配性来看，这款设备的结构设计充分考虑了移动使用场景下的各类边界条件，比如机身的圆角过渡处理，即使从一米左右的高度意外跌落，曲面外壳也可以分散冲击力，降低内部元器件受冲击损坏的概率，接口部分的固定结构采用金属螺母嵌件注塑的方式，相比直接在塑料壳体上做螺纹固定的结构，反复插拔音频插头也不会出现接口松动的问题，完全匹配日常高频使用的耐用性需求。
