山地自行车制动杆调节固定螺钉结构

　　在山地自行车的制动系统装配与调试环节，这类调节螺钉是直接决定刹把操作手感与制动响应精度的核心小尺寸连接件，很多骑行者遇到的刹把旷量、制动行程不对称问题，往往都和这类调节件的结构匹配度、安装精度直接相关。从实际装车场景来看，该零件主要承担刹把基座与制动拉杆的连接限位、行程微调功能，区别于普通的标准紧固件，它不是单纯的锁紧作用，还要在日常使用中承受频繁的刹把扳动带来的交变载荷，同时允许用户根据自己的手型大小、骑行习惯调整刹把的初始握距，不需要额外增加垫片或者打磨部件就能完成适配。

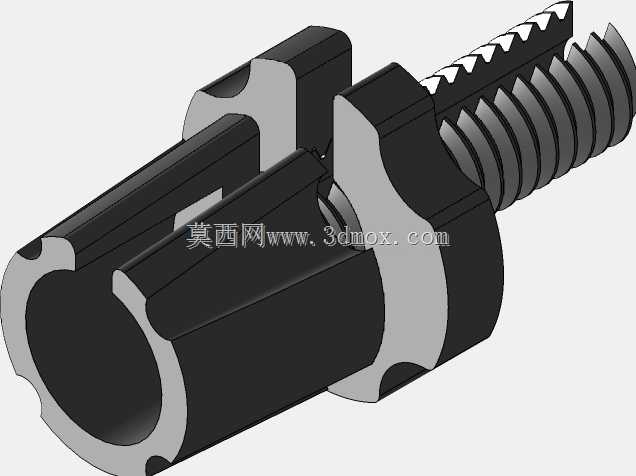

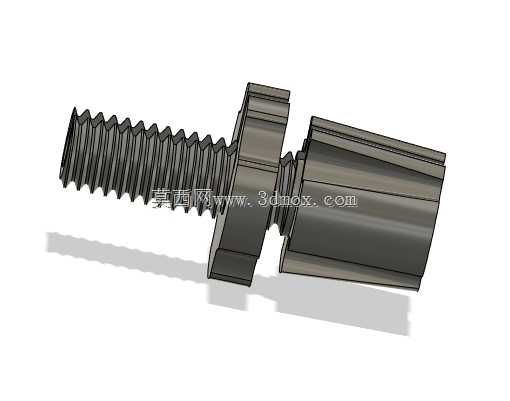

　　从结构设计逻辑上看，该零件采用了阶梯轴式的一体化结构，一端为标准外螺纹段，用于拧入刹把基座的对应螺纹孔内，中间设置了直径更大的限位凸台，这个凸台的作用有两个：一是作为螺纹拧入深度的硬限位，避免安装时拧入过深顶坏刹把内部的塑料或者铝合金基座，二是作为调节时的受力承载面，当用户转动螺钉调整行程时，凸台端面会贴合制动拉杆的对应接触面，把旋转调节的位移转化为拉杆的轴向位置变化，不会因为频繁调节出现螺纹滑牙或者接触面压溃的问题。另一端的光轴段则是直接和制动拉杆的安装孔配合，表面做了高光洁度处理，减少拉杆摆动时的摩擦阻力，保证制动动作的顺滑度，不会出现卡滞、回弹不畅的问题。

　　尺寸边界上，该零件的总轴向长度控制在26.6mm，这个尺寸是严格匹配主流山地车刹把的内部安装空间设计的，过长会导致刹把外壳无法合盖，过短则会让螺纹啮合长度不足，受力时容易脱扣。螺纹段的轴向长度为14.6mm，预留了足够的调节行程，按照M7螺纹的螺距计算，整个调节范围可以覆盖5mm以上的刹把握距调整，能够适配不同手掌尺寸的用户需求，从手小的青少年骑手到手掌宽大的成年骑手都能找到合适的握距位置。光轴段加限位凸台的总长度为11.6mm，这个尺寸刚好对应刹把拉杆的安装槽深度，安装后光轴端部不会突出槽位，避免和刹把外壳产生运动干涉，同时凸台的直径比螺纹段大3mm左右，足够的承压面积可以把调节时的面压控制在铝合金材料的许用应力范围内，长期使用也不会出现接触面凹陷导致的调节位置漂移。

　　在实际建模过程中，这类零件最容易被忽略的是螺纹段与光轴段的同轴度要求，以及限位凸台端面与轴线的垂直度要求，如果同轴度偏差超过0.1mm，安装后螺钉会出现偏斜，导致拉杆摆动卡滞，制动时会有明显的摩擦异响；如果凸台端面垂直度不足，调节时会出现受力不均，使用一段时间后调节位置会自己松动偏移，导致制动行程发生变化，带来安全隐患。另外螺纹段的收尾处做了退刀槽设计，避免螺纹拧到底时出现螺尾干涉，保证凸台端面能够完全贴合限位面，不会出现虚位。零件的头部没有设计额外的一字或者十字槽，调节时可以直接用手捏住凸台的滚花位置转动，不需要额外工具，方便用户在骑行途中快速调整，这也是针对户外骑行场景做的人性化设计，不需要随身携带螺丝刀就能完成微调。

　　从材料选型的匹配性来看，这类零件一般采用高强度碳钢做发黑处理，或者用6061铝合金做阳极氧化，既保证足够的强度承受制动时的拉力，又有不错的耐腐蚀性能，应对山地骑行时遇到的泥水、雨水侵蚀不会轻易生锈，保证调节功能长期可靠。和普通标准螺钉相比，它的阶梯结构是专门针对刹把的安装空间定制的，无法用标准件直接替代，这也是为什么在维修刹把时必须更换对应规格的专用调节螺钉，随便找个同螺纹规格的普通螺丝装上，要么会出现长度不对装不上，要么会因为没有限位凸台导致调节行程失控，甚至出现制动失效的风险。在三维建模时，除了保证各个尺寸的精度，还要注意各段过渡位置的圆角处理，避免应力集中，因为这个零件在制动时会承受周期性的冲击载荷，如果过渡位置是尖锐直角，长期使用容易在应力集中位置出现断裂，导致制动失灵，所以在凸台和光轴、螺纹段的衔接位置都做了R0.5的圆角过渡，既不影响装配，又能大幅提升零件的疲劳强度。
