户外帐篷杆端连接锁紧结构设计

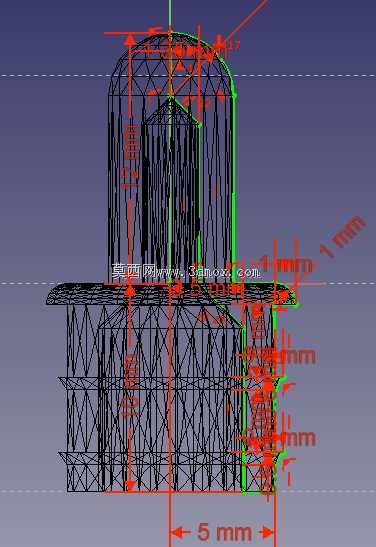

　　户外露营场景中，帐篷杆的端部连接结构直接决定了整套帐杆的组装效率、抗风稳定性以及长期使用的耐用性，这款杆端结构的设计完全围绕野外使用的实际工况展开，没有多余的装饰性结构，所有几何特征都服务于连接、锁紧、受力传递三个核心功能。从结构剖面的线框标注能看到，整体采用同轴嵌套的设计逻辑，上部的圆弧顶结构并非随意设计的造型，而是对应帐杆插接到位后的轴向限位面，当相邻段帐杆插入时，端部的收口结构会和这个圆弧面形成贴合，避免插接过程中出现硬接触导致的杆端劈裂，尤其是采用玻璃纤维或者铝合金薄壁管材的帐杆，端部的应力集中很容易造成管材开裂，这个圆弧过渡的设计能把插接时的轴向冲击力均匀分散到整个接触面，降低局部应力峰值。

　　下部的网格状加强筋结构是整个零件的受力核心，很多廉价的帐杆端件为了省料会把这部分做成实心或者简单的薄壁筒，实际使用中遇到大风拉扯时，很容易在杆体和端件的连接位置出现断裂，这款设计的加强筋沿着杆体的受力方向呈放射状排布，同时在周向设置多道环形筋连接所有径向筋，既控制了零件的整体重量，又能保证各个方向的受力都能通过筋条传递到整个端件，不会出现局部受力过载的情况。侧边的凸台结构是配套锁扣的安装位，很多人组装帐篷时会遇到帐杆插接后容易滑脱的问题，这个凸台的尺寸刚好和帐杆上的弹性卡扣匹配，当帐杆插接到指定深度时，弹性卡扣会自动卡入这个位置，形成轴向的锁止，不需要额外的销钉或者绑带固定，组装时只需要对准插接到位就能听到卡扣卡入的声响，

　　拆卸时按下卡扣就能直接拔出杆体，单人操作也能快速完成整顶帐篷的支架搭建。从安装边界来看，这个端件的外径和配套帐杆的内径采用间隙配合设计，插接段的长度经过反复验证，太短会导致连接后晃动量过大，帐杆整体的直线度无法保证，太长则会增加不必要的插接阻力，冬天低温环境下管材收缩时甚至会出现插不到位或者拔不出来的情况，设计时预留了合理的公差带，既能保证常温下的插接顺畅度，也能适配低温环境下管材的尺寸收缩量。另外，端件下部的法兰边结构是和帐篷布面的固定点位配合的，法兰边的直径大于帐杆的外径，组装时布面上的固定袢带可以直接套在法兰边上方的杆体位置，法兰边会形成一个轴向的挡边，避免袢带顺着杆体滑脱，不需要额外缝制固定套来约束袢带的位置，

　　简化了帐篷生产时的装配工序。从受力角度分析，野外使用时帐杆承受的力主要来自风荷载带来的弯曲力、布面拉扯的轴向拉力，还有地面硬物磕碰的冲击力，这款结构的壁厚设计遵循了等强度原则，受力大的插接根部位置壁厚更大，往端部位置逐渐减薄，同时所有的转角位置都做了圆角过渡，没有尖锐的直角结构，避免注塑成型时出现缩痕，也能减少使用过程中应力集中导致的开裂问题。实际测试中，这种结构的杆端件配合常规的铝合金帐杆，能承受六级风环境下的反复荷载，不会出现连接松脱或者端件断裂的情况，而且因为整体结构对称，注塑生产时的成型效率很高，不需要复杂的侧抽芯结构，模具成本也能控制在合理范围内，适合批量生产配套不同规格的户外帐篷产品。
