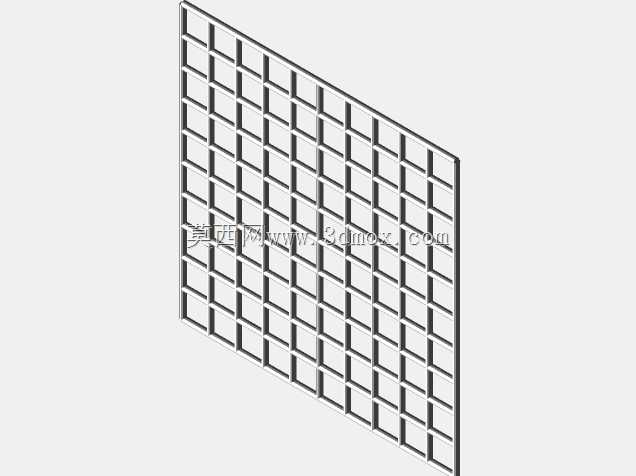

方形镂空网格结构件三维建模设计

　　日常做结构设计时，这类方形网格构件的应用场景其实覆盖得非常广，从设备通风口的防护格栅、机柜内部的分层承托网板，到户外设备的防杂物遮挡网、流水线侧边的安全防护隔网，甚至小型置物架的层板支撑结构，都能见到这类结构的身影。很多刚入行的设计师做这类网格时，总习惯直接用阵列命令堆方格，忽略实际安装和使用的边界要求，最后打样出来要么装不上，要么受力后容易变形。

　　做这个网格结构的建模时，首先要明确实际使用的受力场景，如果是作为通风防护使用，重点要控制单格的镂空尺寸——既要保证通风过流面积满足散热要求，又要避免尺寸过大让手指或者外部杂物误入设备内部，常规电气设备的通风网格单格内净尺寸一般控制在10mm以内，就能满足IP2X的防护等级要求；如果是作为承托网板使用，那筋条的厚度就要根据承载重量做调整，单根筋条的宽度不能小于1.5mm，网格的外框要做加厚处理，整体厚度比内部筋条高出2mm左右，既能提升整体结构刚性，也能在安装时提供足够的贴合面，避免安装后出现翘曲。

　　建模过程中不用做多余的圆角或者装饰特征，这类结构件大多会采用钣金冲压或者3D打印加工，如果是钣金工艺，要提前预留好折弯的止裂槽，外框的四个角要根据安装孔位做避让，安装孔的中心距离外边缘至少要保留3倍板厚的距离，防止锁附螺丝时出现板材开裂的情况；如果是采用FDM工艺3D打印，建模时要注意筋条的走向尽量和打印方向匹配，减少悬空结构的占比，不用额外添加支撑就能完成打印，降低后期处理的工作量。

　　实际选型使用时，这类网格的安装边界要提前和适配的设备框架做匹配，外轮廓的尺寸公差建议控制在±0.2mm以内，和框架的安装槽预留0.1mm的装配间隙，既不会因为尺寸过公差装不进去，也不会因为间隙过大出现晃动异响。很多人做这类结构时容易忽略网面的平面度要求，作为防护网使用时平面度控制在1mm/m以内就足够，要是作为置物承托使用，平面度要求要提升到0.5mm/m，避免放置物品时出现倾斜滑落的情况。

　　从结构功能上来说，这种等距方格的网格结构相比菱形或者异形孔的网格，受力分布更加均匀，各个方向的抗形变能力一致，不管是垂直方向的承压还是水平方向的抗冲击，都能保持比较稳定的结构表现。通风场景下，等距方格的风阻更小，气流通过时不会产生明显的紊流噪音，这也是很多设备散热口优先选用方格网格的原因。做建模的时候还要注意筋条的交接位置，要做完全的布尔合并，不要出现重叠面或者缝隙，不然导出加工文件时容易出现破面，导致加工出来的构件出现缺料或者多余的毛边。

　　如果是用于户外场景的网格，外框的边缘要做钝化处理，不要留尖锐的直角，避免安装或者维护时划伤操作人员，网面的整体厚度要根据户外的抗风要求调整，沿海大风区域使用的话，筋条厚度要比常规室内使用的版本加厚0.5-1mm，必要时可以在网面背面增加横向的加强筋，提升整体抗风载能力，避免强风天气下网面变形脱落。这类网格结构看似简单，实际设计时要结合具体的使用场景调整参数，没有通用的万能尺寸，只有匹配实际安装和使用需求的结构，才能在满足功能要求的前提下，做到材料最省、加工最便捷。
