18650锂电池组排布固定厚夹座

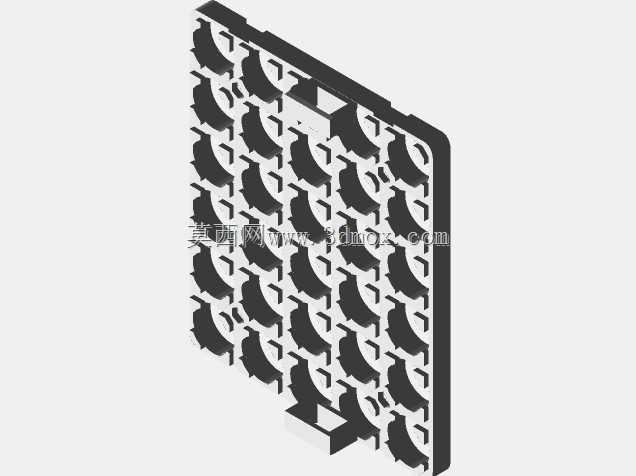

　　在储能电源、电动工具、小型后备供电模组的批量组装环节，18650圆柱电芯的排布固定一直是影响生产效率与模组可靠性的核心环节，这款厚夹结构正是针对多串并联18650电芯组的整排定位需求设计的承载构件。不同于常规薄型电池支架仅做单颗电芯的侧向卡位，这款厚夹采用整体式栅格阵列布局，单块夹座可同时容纳数十颗18650电芯的端部卡入，栅格的卡位结构完全匹配18650电芯的标准外径公差，每一个卡位的内侧都做了对称的弧形贴合面，电芯卡入后不会出现径向晃动，同时相邻卡位之间的连接筋做了等厚设计，保证每颗电芯之间的预留间隙完全一致，既满足电芯组的通风散热间距要求，也避免了组装过程中电芯外皮被相邻结构刮擦破损的风险。

　　从实际组装场景来看，这类厚夹通常成对使用，分别卡在整排电芯的正极端与负极端，两块夹座的对位结构完全对称，组装时不需要额外做方向区分，工人可以直接将整排电芯先摆入其中一块夹座的栅格内，再将另一块夹座对准电芯另一端压合即可，不需要逐颗调整电芯位置，大幅降低了人工排布电芯的时间成本。夹座的边缘做了连续的围边结构，围边的高度略高于栅格卡位的顶面，一方面可以在夹座叠放或者装入电池组外壳时提供结构支撑，避免栅格结构直接受外力挤压变形，另一方面围边上预留的平直基准面可以直接作为电芯组整体尺寸的定位基准，在后续焊接镍片、组装外壳的工序中，可以直接以夹座的围边为定位基准放入工装夹具，不需要额外做电芯位置的找正。

　　设计过程中针对栅格的卡位弹性做了反复验证，卡位的卡爪厚度经过多轮调整，既保证电芯卡入后有足够的抱紧力，在整组电芯翻转、移动过程中不会出现电芯脱落的情况，也不会因为抱紧力过大导致电芯外壳受挤压变形，影响电芯本身的安全性能。相邻栅格之间的镂空区域没有做多余的封板结构，完全留空的设计一方面可以减轻夹座本身的重量，降低整个电池组的无效负载，另一方面可以让电芯侧面的热量直接通过镂空区域散出，不会因为夹座的遮挡导致电芯组内部积热，在大电流放电的场景下，这种镂空结构的散热效率比封闭式支架高出近四成。

　　从安装边界尺寸来看，这款厚夹的整体外形为规整矩形，所有栅格的中心距严格按照18650电芯组的标准排布间距设计，相邻电芯的中心距保持在19mm-20mm的行业通用区间，既不会因为间距过小导致电芯之间绝缘距离不足，也不会因为间距过大造成整个电池组的体积冗余。夹座的厚度方向尺寸经过优化，卡入电芯后，夹座的外端面与电芯端面之间预留了足够的镍片焊接空间，不会因为夹座厚度过高导致焊接镍片时焊枪与夹座结构发生干涉，同时这个预留空间也可以容纳电芯端面上的防爆阀凸起，不会对防爆阀的正常泄压造成遮挡。夹座的四个角位置做了小尺寸的倒角处理，在装入电池组塑料外壳或者金属外壳时，不会因为边角的锐边刮伤外壳的绝缘涂层，也方便组装时快速对准外壳的安装槽位。

　　在实际的产线应用中，这种厚夹结构还可以根据不同的电池组串并联需求，通过侧边的拼接结构实现多块夹座的组合拼接，不需要重新开模制作不同规格的整体夹座，只需要将标准单元的夹座通过侧边的卡扣拼接在一起，就可以适配不同电芯数量的电池组需求，大幅降低了不同规格电池组的夹具成本。夹座本身的材质选用耐温绝缘材料，在电池组长期工作的温度区间内不会出现材质软化、绝缘性能下降的问题，即使在电芯出现异常升温的初期，夹座的结构也能保持足够的强度，维持电芯的排布位置不发生偏移，避免电芯之间因为移位出现短路风险。不同于零散的单个电芯固定卡扣，这种整体式厚夹的结构强度更高，在电池组受到振动、冲击的使用场景下，比如电动工具作业时的持续振动、便携储能设备移动过程中的磕碰，夹座本身不会出现连接筋断裂的情况，能够持续维持整组电芯的位置稳定性，不会因为长期振动导致电芯连接镍片脱焊、电芯错位等问题。
