行李箱内置把手释放按压扳扣结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:687135
  • 行李箱内置把手释放按压扳扣结构
  • 行李箱内置把手释放按压扳扣结构

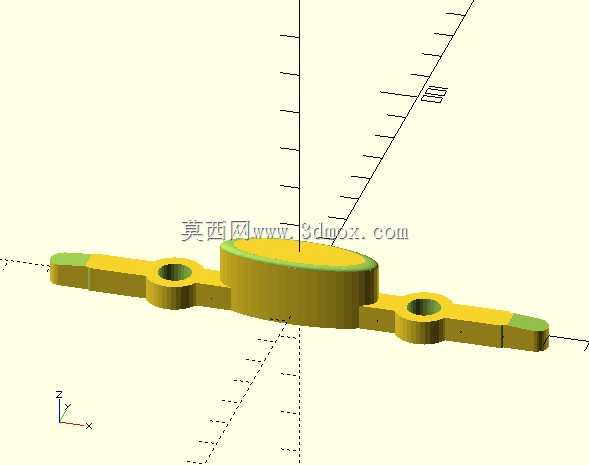

  日常出行使用的硬质行李箱,其伸缩把手的锁止释放机构是直接影响使用体验的核心小件,本次拆解建模的这款扳扣式释放件,是内嵌在把手基座内部的操作执行件,用户按压扳扣外露的椭圆操作面时,会带动两侧的锁止销回缩,解除伸缩拉杆与箱体定位孔的卡接限位,松开扳扣后在内部复位弹簧的作用下,锁止销会自动弹出卡入对应档位的定位孔,实现拉杆高度的固定。从结构设计逻辑来看,这款扳扣采用了对称式的杠杆受力布局,中间的椭圆凸台是用户手指直接接触的施力区域,曲面做了R3的圆角过渡,避免按压时硌手,两侧延伸的臂架末端预留了与锁止销配合的卡槽,臂架上的两个通孔是扳扣的旋转铰接位,安装时通过销轴穿过这两个孔,将扳扣固定在把手基座的内腔支座上,

  扳扣可以绕销轴做小角度的旋转摆动,旋转行程控制在12度以内,既保证按压时有足够的反馈行程,又不会因为行程过大导致内部弹簧脱出或者结构卡滞。从安装边界来看,扳扣整体的最大宽度为42mm,中间操作凸台的高度为8mm,两侧臂架的厚度为3mm,安装时需要在把手基座的上盖预留对应椭圆凸台的避让孔,凸台高出基座上盖表面2mm,刚好适合手指按压施力,不会因为突出过多导致托运过程中被磕碰误触发,也不会因为凹陷过深导致按压时手指无处着力。两侧臂架的铰接孔中心距为36mm,与基座内部的两个铰接支座中心距完全匹配,铰接位的配合间隙控制在0.1mm,既保证扳扣转动顺畅,又不会出现旷量晃动导致的锁止对位不准。在实际使用场景中,

  这类扳扣需要承受至少5000次以上的按压循环,所以结构上做了等强度的壁厚优化,铰接孔位置做了局部加厚,避免反复受力出现开裂,臂架的受力路径做了直线化设计,按压时的受力直接从中间操作面传递到两侧的锁止销卡槽,没有多余的受力弯折点,减少了应力集中的风险。不同于外置的箱包锁扣,这款释放扳扣完全内嵌在把手内部,外观上只露出椭圆的操作面,整体外观简洁,同时避免了外部杂物进入机构内部导致卡滞,在低温环境下使用时,扳扣的转动间隙预留了0.2mm的冷缩余量,不会因为塑料件低温收缩出现转动卡涩的问题。建模过程中对扳扣的拔模角度做了统一处理,所有外观面的拔模角度为1.5度,内部安装配合面的拔模角度为1度,完全满足注塑生产的脱模要求,

  铰接孔的位置做了同轴度公差约束,保证安装后扳扣转动无偏斜,锁止销的卡槽位置做了对位标识,装配时可以快速与锁止销对位,减少装配调试的时间。从功能适配性来看,这款扳扣可以适配20寸到28寸的常规硬质行李箱伸缩把手,只需要调整复位弹簧的弹力参数,就可以匹配不同尺寸把手的按压力度需求,按压力度控制在15N到20N之间,符合普通用户的按压施力习惯,不会出现按不动或者轻轻一碰就解锁的问题。
