通讯设备用TA5型密封组件结构设计

　　在户外通讯基站、便携通讯终端这类设备的结构设计中，密封结构的可靠性直接决定了设备在复杂工况下的服役寿命，尤其是带外接引线的设备腔体，引线穿出位置的密封一直是结构设计的难点——既要保证引线的活动自由度不被过度限制，又要阻断水汽、粉尘沿引线与腔体的间隙侵入内部，TA5型密封组件正是针对这类场景开发的专用密封结构。从实际应用场景来看，这类密封结构多用于6系便携通讯设备的侧置引线穿出位，设备在野外作业时会遭遇暴雨淋溅、扬尘侵袭、高低温交变等工况，普通的密封圈穿线结构要么会因为密封圈与线体过盈量过大导致引线推拉卡滞，要么会因为长期磨损出现密封间隙，而这款密封组件采用了分体式嵌合的设计思路，将密封受力区域与线体接触区域做了功能拆分。

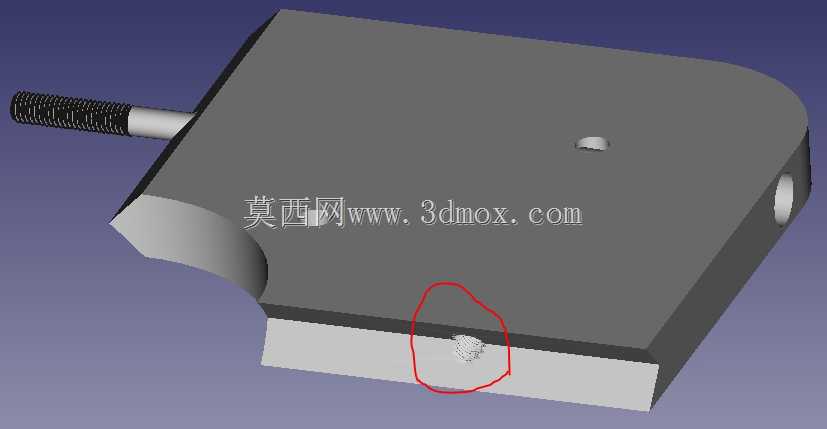

　　组件的主体基座采用带圆角的方形结构，这种外形设计是为了匹配通讯设备壳体内部的安装槽位，圆角结构可以避免安装时应力集中导致的基座开裂，基座上预留的小型定位凹点，能够与壳体上的定位凸点精准配合，安装时不需要额外调整对位，直接卡入槽位即可完成预固定，不会出现装配偏移的问题。基座侧部伸出的引线通道做了阶梯式变径设计，靠近腔体内部的通道直径略大于线体直径，预留出线体的摆动空间，避免设备跌落时线体根部被硬剪切；靠近外侧的通道位置嵌入了弹性密封体，也就是图中红圈标注的核心密封部位，这个密封体采用了微锥形的抱紧结构，当基座与设备外盖压合时，外盖的压边会挤压密封体的锥面，让密封体均匀向内收缩抱紧线体外皮，抱紧力沿圆周方向均匀分布，

　　不会出现局部应力过大压伤线皮的问题，同时密封体与基座的嵌合位置做了环形止退槽，密封体嵌入基座后会被止退槽卡紧，长期受挤压也不会出现移位脱出的问题。在设计建模过程中，需要重点控制几个关键尺寸边界：首先是基座的整体厚度，要匹配设备壳体的夹层空间，不能超出壳体内部的安装净空，否则会导致壳体装配时出现缝隙；其次是密封体的压缩量，需要控制在弹性材料的合理压缩区间内，压缩量过大会导致密封体永久变形失去弹性，压缩量过小则无法形成足够的密封比压，建模时需要通过截面剖切反复验证压合后的密封面接触宽度，保证整圈接触宽度均匀一致；另外引线通道的同轴度也是关键控制项，通道轴线与密封体内孔的同轴度偏差需要控制在较小范围内，

　　否则压合后会出现单侧抱紧力不足的问题，影响密封效果。从实际使用的角度来看，这种密封结构不需要额外涂覆密封胶，装配效率比传统的灌胶密封高很多，后期维护更换引线时也不需要清理残胶，只需要拆开外盖即可取出密封组件更换，大幅降低了设备的后期维护成本。建模时还需要考虑密封件的安装工艺性，基座上的密封体安装槽做了导入倒角，装配密封体时可以顺着倒角顺利压入，不会出现密封体边缘被切伤的问题；基座与壳体接触的端面做了平面度要求，保证压合后端面与壳体完全贴合，不会出现额外的泄漏路径。对于经常做便携通讯设备结构设计的工程师来说，这类密封组件的建模思路可以复用在很多带侧出线的密封腔体设计中，只需要根据线径大小、壳体安装空间调整对应尺寸参数，就可以快速适配不同的设备型号，不需要从零开始做密封结构的验证，能够大幅缩短结构开发周期。在做三维模型的细节处理时，要注意还原密封体表面的微缩纹理，这是模具加工时的排气槽残留结构，虽然尺寸很小，但能够避免密封体压合时内部困气导致的压合不实问题，这些细节特征的还原，能够让模型在后续做模具开模、装配干涉检查时更贴近实际生产状态，不会出现模型与实物不符的问题。
