RedditCAD挑战20号A/B型钣金结构件

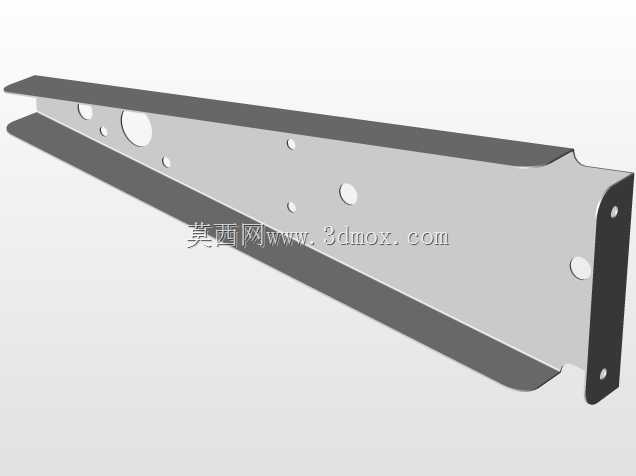

　　该构件属于薄壁折弯类钣金承载件，整体采用等厚薄板经多道折弯工序成型，截面呈双侧折边的槽型结构，主体沿长度方向为渐变收窄的楔形轮廓，从较宽的安装端向另一端逐步收窄，适配狭长安装空间内的承载需求。构件双侧折边高度沿长度方向保持一致，折边处采用小圆角过渡，避免折弯过程中出现应力集中导致的板材开裂，同时提升构件整体的抗扭刚度，减少长尺寸状态下的翘曲变形量。

　　板面分布的多组圆孔采用差异化孔径设计，沿构件长度方向按受力分布规律排布，大直径孔位主要用于主安装点的螺栓穿设或大规格管线的穿引，小直径孔位用于辅助定位、次级部件固定或是轻量化减重，所有孔位均与板面垂直，孔边无毛刺残留要求，孔位位置度公差控制在±0.1mm范围内，保证装配时的对位精度。构件较宽的一端设置有外翻的安装耳，安装耳上单独开设定位圆孔，用于构件端部的固定限位，避免构件沿长度方向发生窜动；收窄端的边缘做圆弧切边处理，消除尖锐边角，防止装配过程中划伤操作人员或是相邻部件的线缆表皮。

　　从实际应用场景来看，这类楔形槽型钣金件常作为通讯设备内部的辅助安装支架使用，可安装在通讯机箱、基站终端设备的内部狭长腔体内，用于承托小型功能模块、梳理布设内部线缆，或是作为相邻结构件之间的连接支撑，利用自身楔形轮廓适配机箱内非规则的剩余空间，在不占用核心部件安装位的前提下完成结构补强与辅助承载。在桌面电子设备、小型工控终端的内部结构中，这类构件也可作为侧装支撑导轨，为抽拉式功能模块提供滑动导向与侧向支撑，双侧折边的结构刚好可以作为抽拉部件的侧向限位面，减少抽拉过程中的晃动量。

　　设计过程中首先根据安装腔体的边界尺寸确定构件的整体长度与两端宽度比例，保证构件装入后与腔体内壁预留0.5-1mm的装配间隙，避免因钣金件的成型公差导致装配卡滞。折弯工序的折弯半径根据板材厚度选取，通常取板材厚度的1-1.5倍，既保证折弯成型的可行性，也避免折弯处出现材料拉伸减薄过量的问题。孔位排布时避开折弯线位置，所有孔中心与折弯线的距离不小于2倍板材厚度，防止折弯过程中孔位受拉扯出现变形。整体结构在满足承载刚度要求的前提下，通过开设大小不一的孔位实现轻量化，减少材料用量的同时，也为设备内部的空气流通预留通道，辅助设备内部散热。构件表面可根据使用场景做镀锌或是喷塑处理，提升防锈耐腐蚀能力，适应不同工况下的使用需求，安装时通过端部安装耳与板面的主安装孔配合，采用螺栓紧固即可完成固定，无需额外的焊接工序，装配效率较高，也便于后期的维护拆卸。
