记忆刻面晶体专用承托定位支架

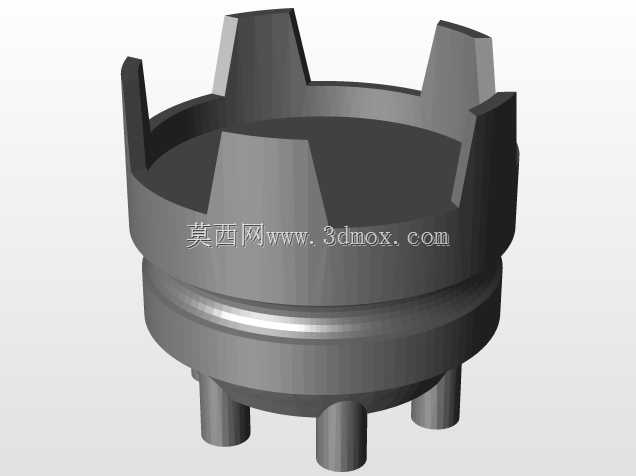

　　在精密晶体器件的装配、检测及日常摆放场景中，这类带多爪限位的承托支架是不可或缺的辅助工装，区别于常规平面承托结构，它的设计完全匹配记忆刻面晶体的外形特征，能避免晶体在放置过程中出现滑移、磕碰，尤其适配带多棱边刻面的晶体元件，这类元件常应用在通讯类设备的信号谐振、频率筛选模块中，对摆放定位的精度有较高要求，一旦承托不稳出现位移，很容易造成刻面磨损，影响后续的信号传输稳定性。从结构设计逻辑来看，支架上部采用六组均匀分布的凸爪结构，凸爪的内侧面做了适配晶体外轮廓的斜度处理，并非垂直直面，这样的设计能让晶体放入后，靠自身重力顺着斜度滑入定位中心，不需要额外的对位调整，凸爪的高度经过测算，刚好能卡住晶体下部的棱边位置，

　　既不会因为过高遮挡晶体上部的刻面作业区域，也不会因为过低导致晶体侧翻。凸爪之间预留了足够的间隙，方便操作人员用镊子取放晶体，也能在清洁作业时，让清洁棉棒顺利伸入缝隙清理残留的碎屑，不会出现清洁死角。支架中部设计了一圈凸起的环形加强筋，这个结构并非装饰作用，一方面是增加支架整体的结构刚性，避免长期使用后上部的爪体出现外张变形，导致定位间隙变大、定位精度下降；另一方面这圈环形筋也可以作为安装定位的基准面，当支架需要固定到检测工作台或者装配流水线上时，可以靠这圈环面贴合安装基板的定位槽，快速完成支架本身的位置校准，不需要反复调整同轴度。支架下部设置了三根均匀分布的圆柱支脚，支脚的直径和伸出长度经过匹配计算，三根支脚形成稳定的三角支撑结构，

　　相比整圈的底座结构，既减少了材料用量，也能让支架底部和安装面之间留出空隙，方便走线或者布置底部的检测传感器，比如在晶体频率检测工位，底部的空隙可以容纳检测探头的伸出端，让探头直接接触晶体底部，不需要额外在支架上开孔避让。支脚的端面做了平面度处理，保证三个支脚的端面处于同一水平面，避免支架放置后出现倾斜，导致上面承载的晶体出现角度偏移，影响检测或者装配的精度。从安装边界来看，这类支架的整体外径控制在较小尺寸范围内，适合在多工位排布的流水线工作台上密集布置，相邻支架之间不会出现干涉，支脚的位置也适配常见的工装板安装孔位，可以直接插入工装板的预留孔中完成固定，不需要额外的紧固件，拆装十分方便，适合小批量多品种的晶体加工场景快速换型。

　　在实际使用过程中，这类支架不仅可以用于晶体加工过程中的中转承托，也可以作为晶体存储的摆放底座，上部的爪式限位结构能避免存储过程中晶体因为外力碰触出现滚落，相比软质泡棉的承托方式，硬质结构的支架不会产生掉屑问题，能满足洁净车间的使用要求，不会因为碎屑附着在晶体刻面上影响产品良率。设计过程中需要重点关注爪体内侧面的表面粗糙度，不能有尖锐的毛刺或者凸起，避免刮花晶体的外表面，同时爪体的倒角处理要顺滑，在晶体放入的过程中起到导向作用，不会出现卡滞的情况。另外支架的整体壁厚做了均匀化处理，避免注塑或者3D打印成型过程中出现缩痕、变形，保证各个爪体的位置度公差控制在合理范围内，确保每一个支架的定位中心都保持一致，不会出现个体差异导致的定位偏差，适配批量生产的使用需求。
