适配树莓派的3.5寸硬盘位安装固定支架

　　日常做嵌入式硬件部署、小型工控机组装的时候，经常会遇到树莓派这类单板计算机的固定问题，尤其是需要搭配本地机械硬盘做存储扩展的场景，零散的固定方式不仅走线混乱，设备搬运或者震动场景下还容易出现接口松动、硬件磕碰的问题，这款安装支架就是针对标准3.5英寸硬盘插槽的安装空间做的适配设计，直接利用机箱现有硬盘位完成单板计算机的固定，不需要额外在机箱内壁打孔或者加装定制固定柱，适配常规台式机箱、工控机箱的标准硬盘安装槽位，安装过程完全不需要额外辅助工具，依靠支架本身的结构限位和标准硬盘安装位的卡扣、螺丝孔位就能完成固定。

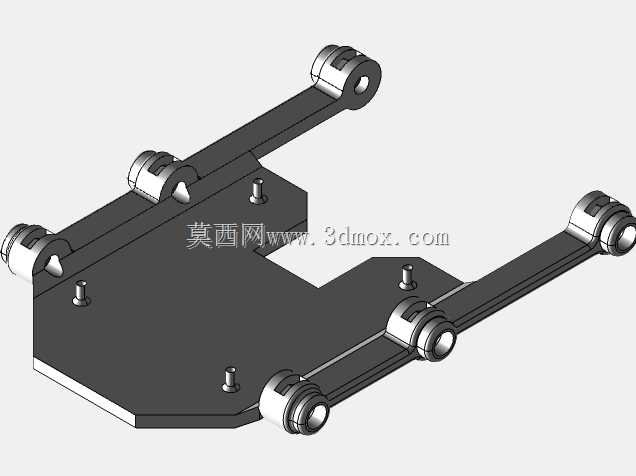

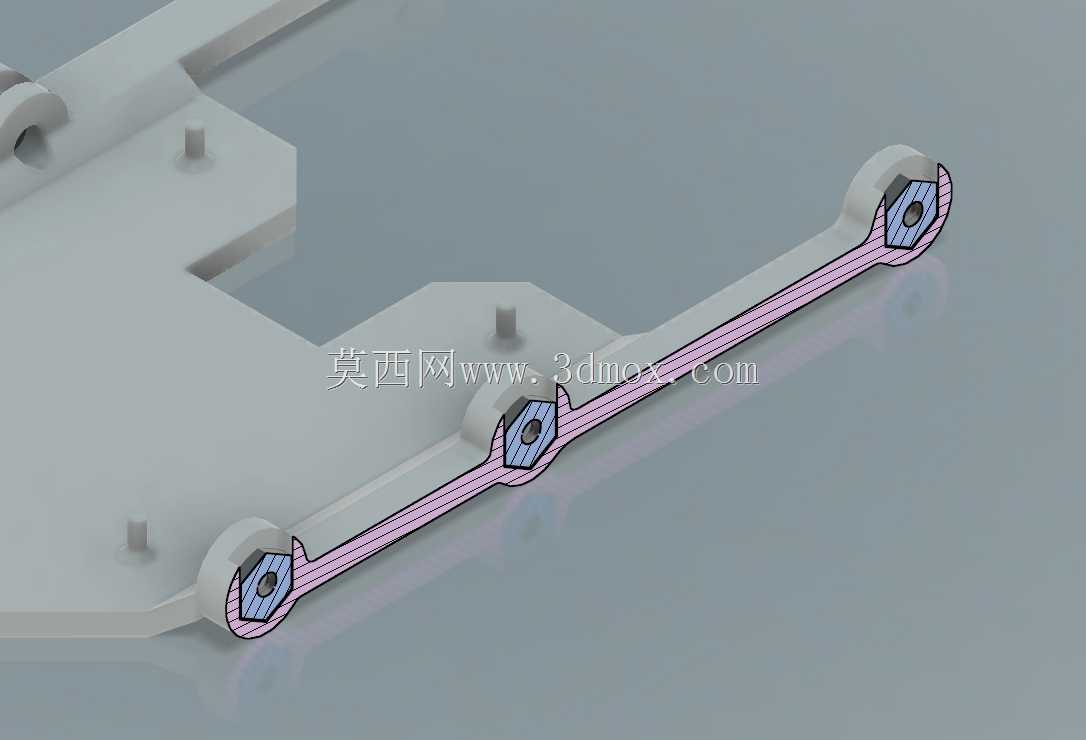

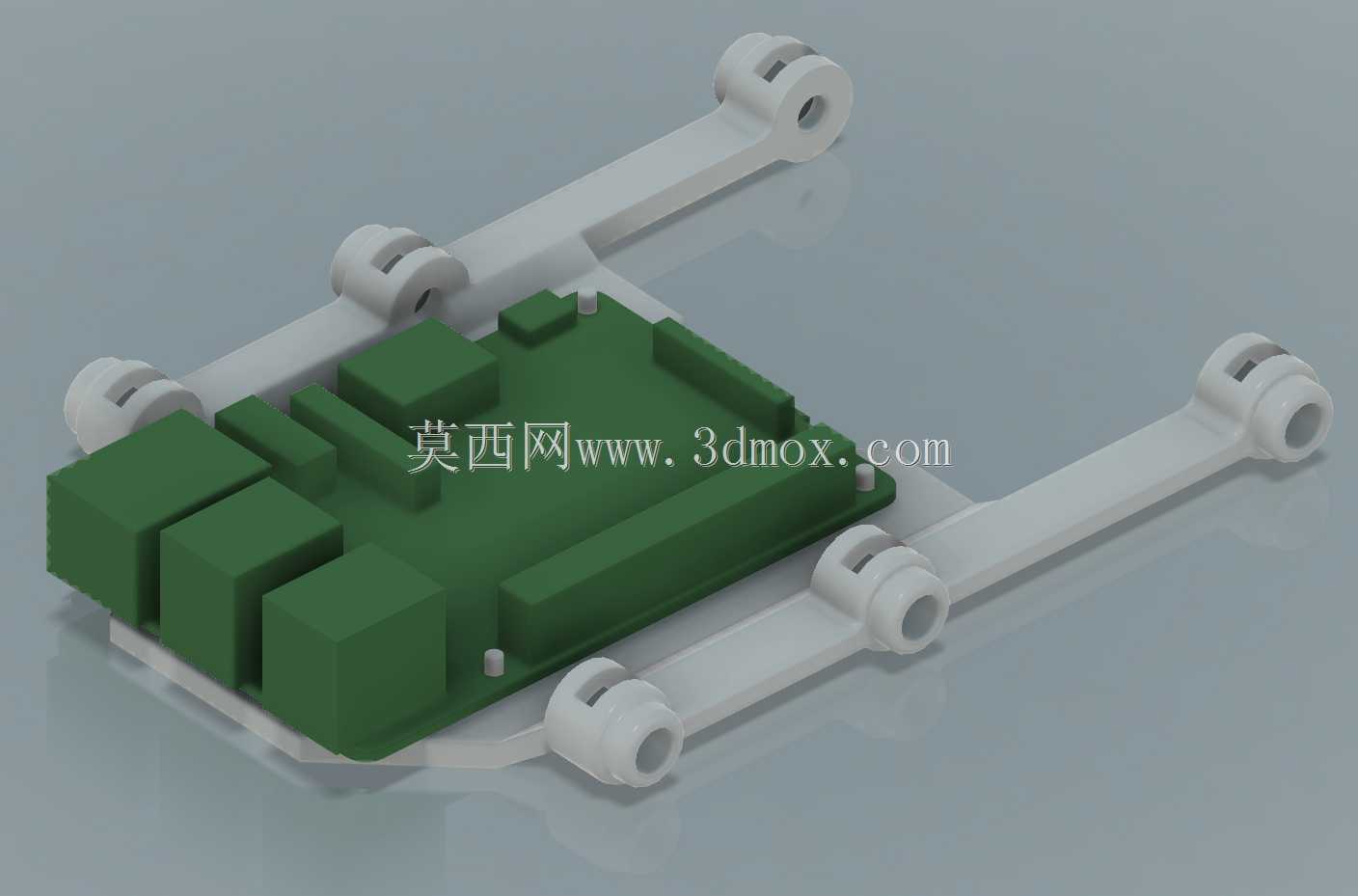

　　从结构设计来看，支架主体做了对应单板计算机元器件的避让槽，板载的电容、接口、排针位置都预留了足够的安全间隙，不会出现安装后挤压元器件导致电路板变形、针脚短路的问题，四角的安装臂对应标准3.5寸硬盘的固定孔位，孔位公差控制在常规机械加工的合理范围内，既不会因为孔位偏差导致安装卡滞，也不会因为间隙过大出现安装后晃动的情况。支架上预留了螺纹螺母嵌装的位置，选用通用规格的压铆螺母就能完成单板的锁紧固定，螺母嵌装槽做了防脱结构设计，安装过程中不会出现螺母从槽位脱落的问题，不需要在安装的时候额外用手扶持螺母对位，单人就能完成整个安装操作。

　　实际使用场景中，这类支架主要解决小尺寸单板计算机在标准机箱内的安装适配问题，很多做家庭NAS、小型本地服务器、边缘计算节点的用户，会利用闲置的台式机箱加装树莓派做低功耗运算节点，搭配3.5寸硬盘做本地存储，之前常见的固定方式是用扎带捆绑、双面胶粘贴，不仅固定强度不足，高温环境下双面胶还容易失效，扎带在多次拆装后会出现老化断裂的问题，这款支架的结构完全匹配硬盘位的安装尺寸，安装后和普通机械硬盘的安装效果一致，机箱的硬盘减震结构、风道设计都不会被破坏，支架本身的镂空结构也不会阻挡单板计算机的散热风道，板载芯片的热量可以正常通过机箱风道排出，不会因为支架遮挡导致积热。

　　设计过程中优先考虑了无工具安装的兼容性，除了螺丝固定的孔位之外，支架臂的厚度和卡扣位置适配大部分机箱的硬盘免工具卡扣结构，直接推入硬盘位就能通过机箱自带的卡扣完成锁紧，需要拆卸的时候扳开机箱卡扣就能直接抽出支架，和普通硬盘的拆装逻辑完全一致，不需要额外学习安装流程。针对3D打印的加工特性，结构上做了对应的优化，长桥位置的壁厚做了均匀处理，打印过程中不需要额外添加支撑结构就能完成成型，减少了后期支撑拆除的工作量，也避免了支撑拆除后留下的表面凸起影响安装精度，壁厚设置兼顾了结构强度和打印耗材成本，常规PLA、PETG耗材打印完成后就能满足日常使用的强度需求，安装和使用过程中不会出现臂部断裂、孔位开裂的问题。

　　安装边界方面，支架整体外轮廓尺寸和标准3.5英寸机械硬盘完全一致，长度、宽度、安装孔距都遵循标准硬盘的尺寸规范，装入硬盘位后不会突出槽位，也不会和相邻位置的硬盘、机箱走线产生干涉，支架上的单板安装位置做了居中优化，接入硬盘SATA线、电源线的时候，线缆的弯曲半径符合常规线缆的弯折要求，不会出现线缆弯折角度过大导致接口接触不良的问题。针对实际打印测试中出现的长桥形变问题，结构上做了局部加强筋设计，既不增加过多的耗材用量，也能有效减少打印过程中的翘曲、形变问题，保证安装孔位的位置精度。如果后续需要调整单板的安装位置，只需要修改主体部分的避让槽和固定孔位，四角的安装臂部分可以直接通用，不需要重新调整硬盘位适配的结构尺寸，能快速衍生出适配不同型号单板计算机的版本，覆盖更多小型硬件的机箱内安装需求。
