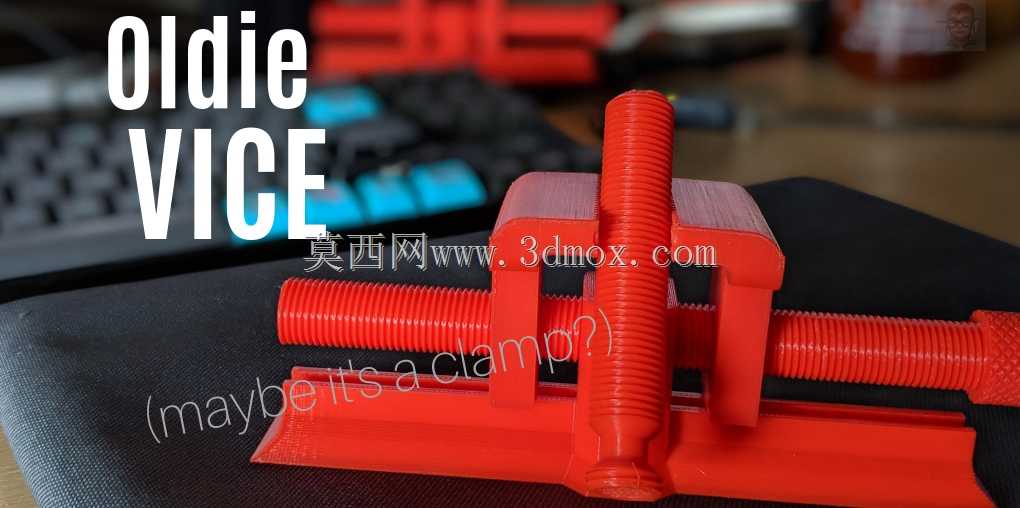

老虎钳

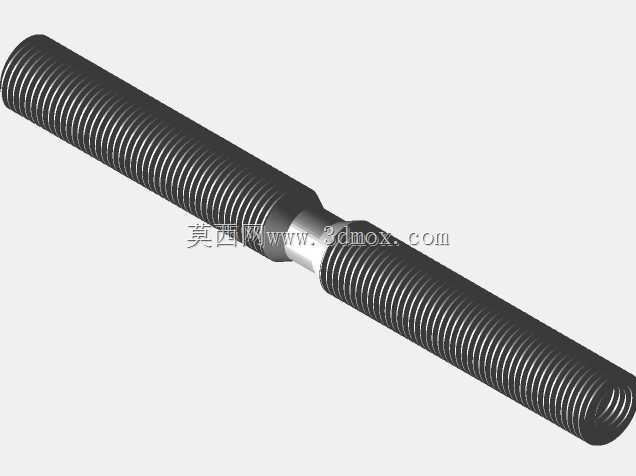

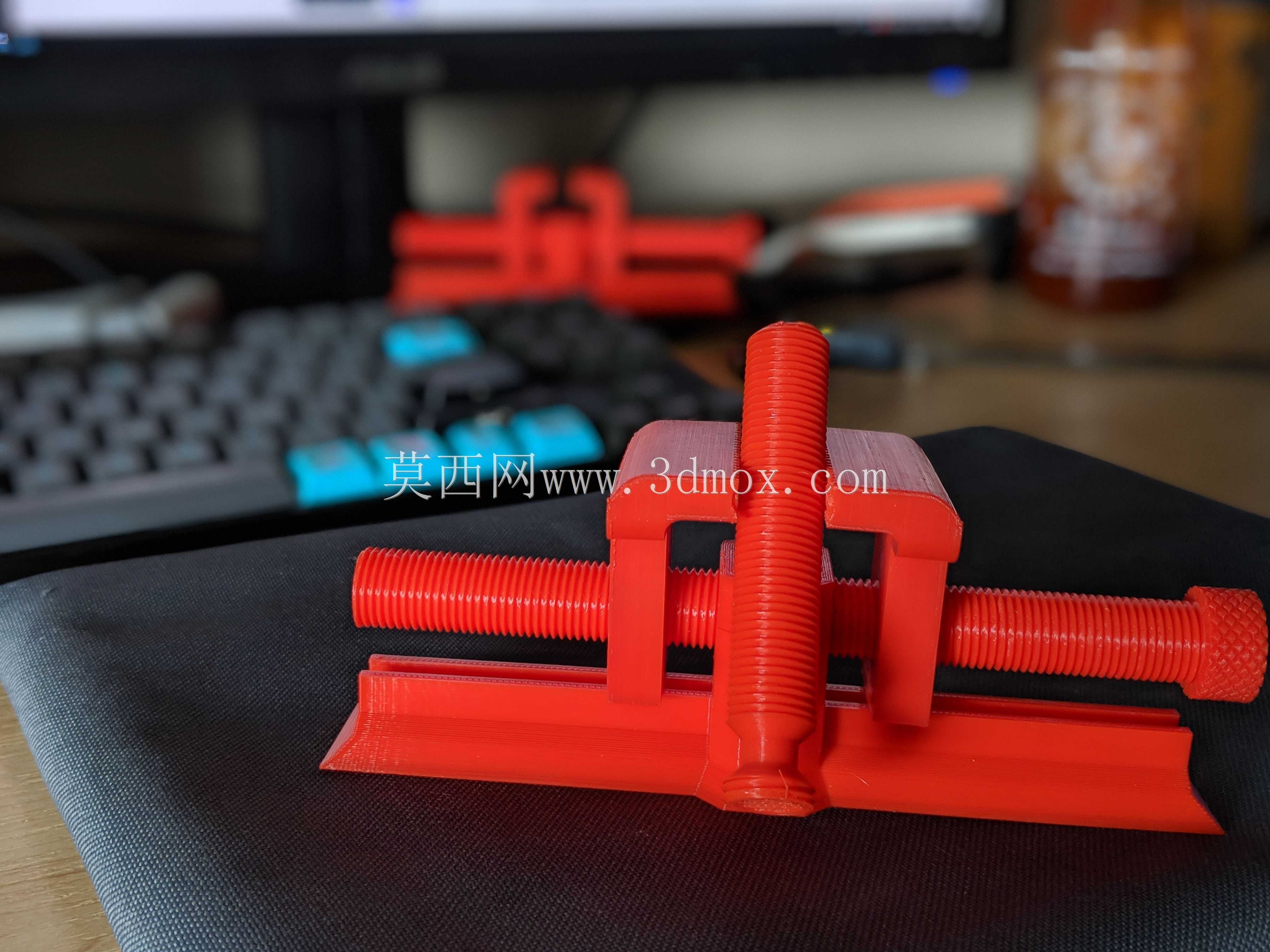

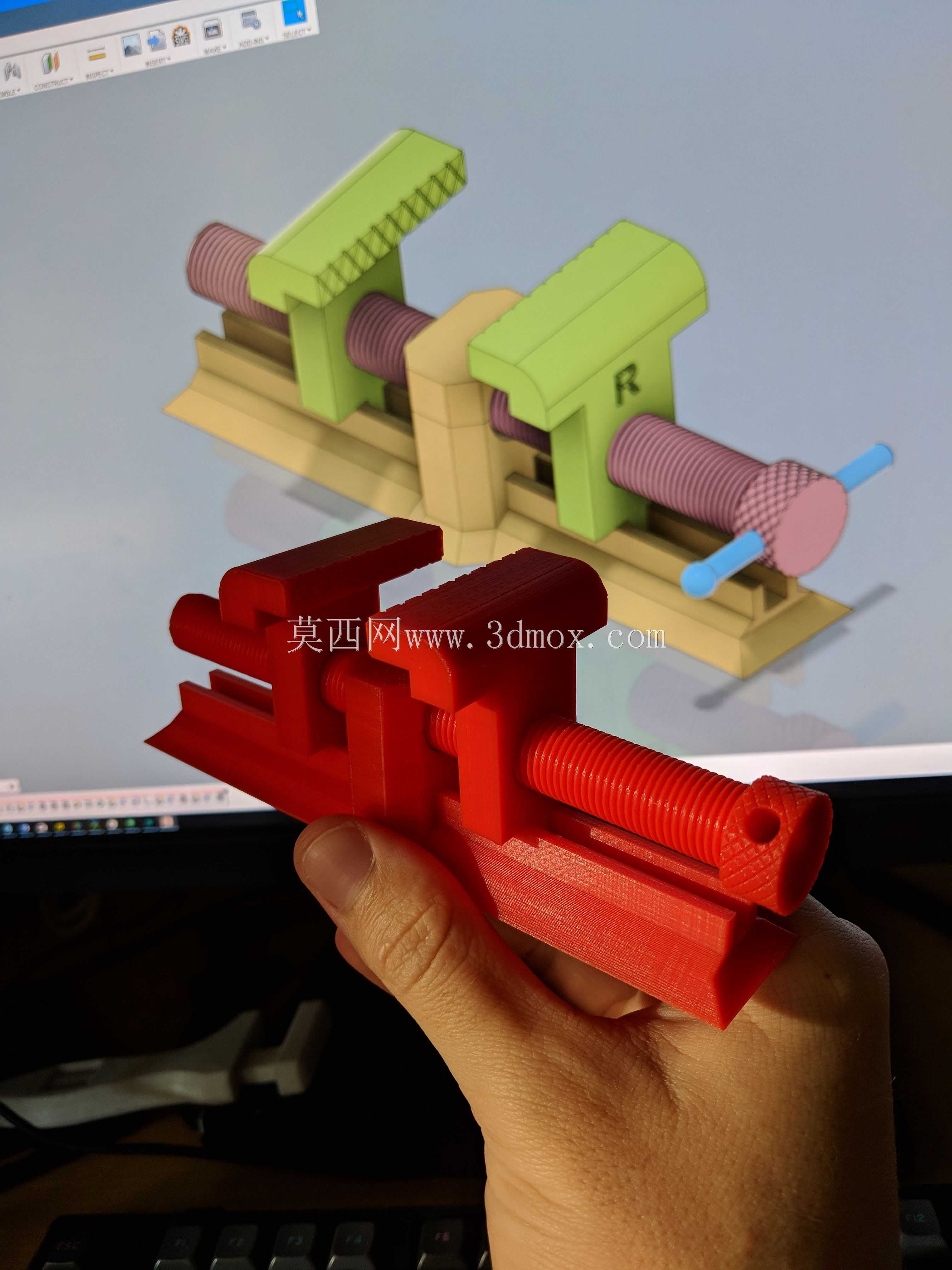

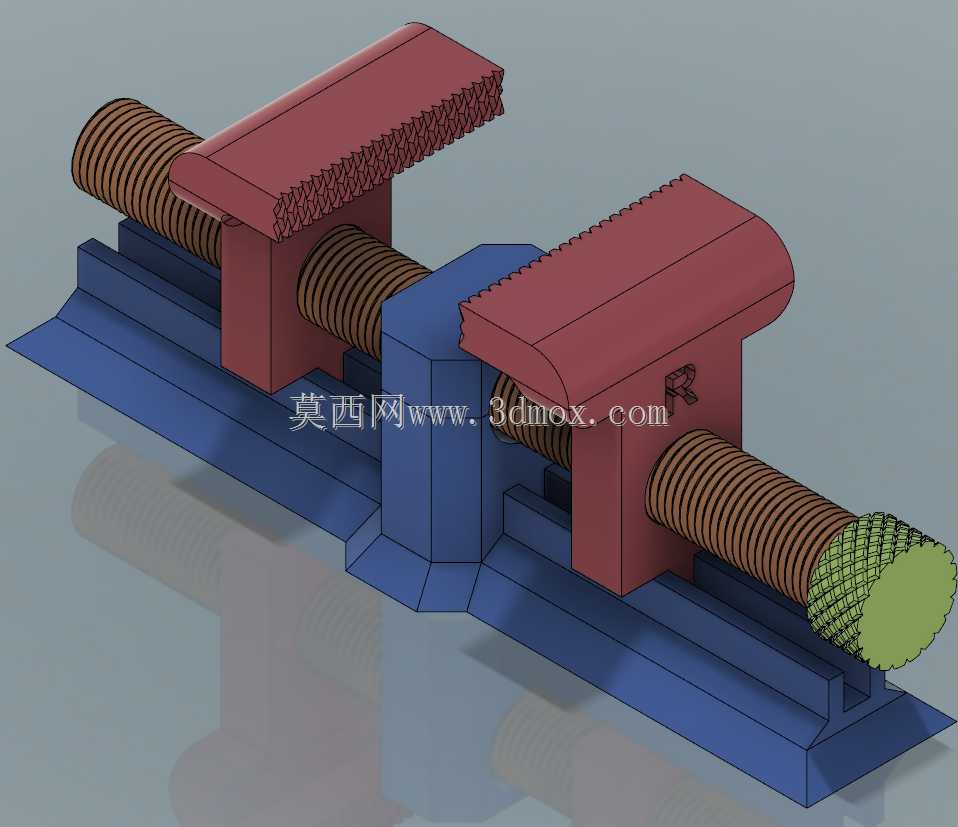

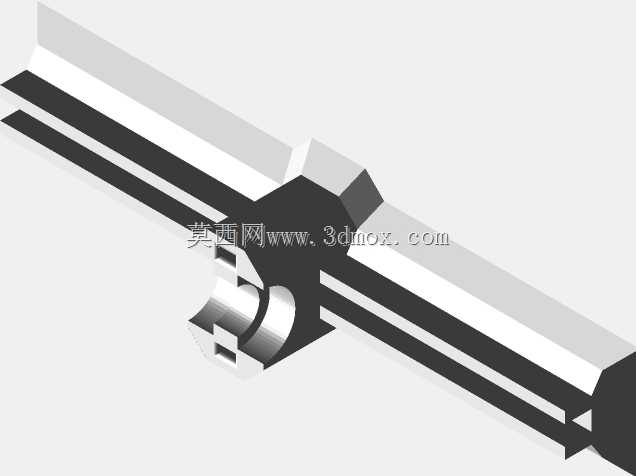

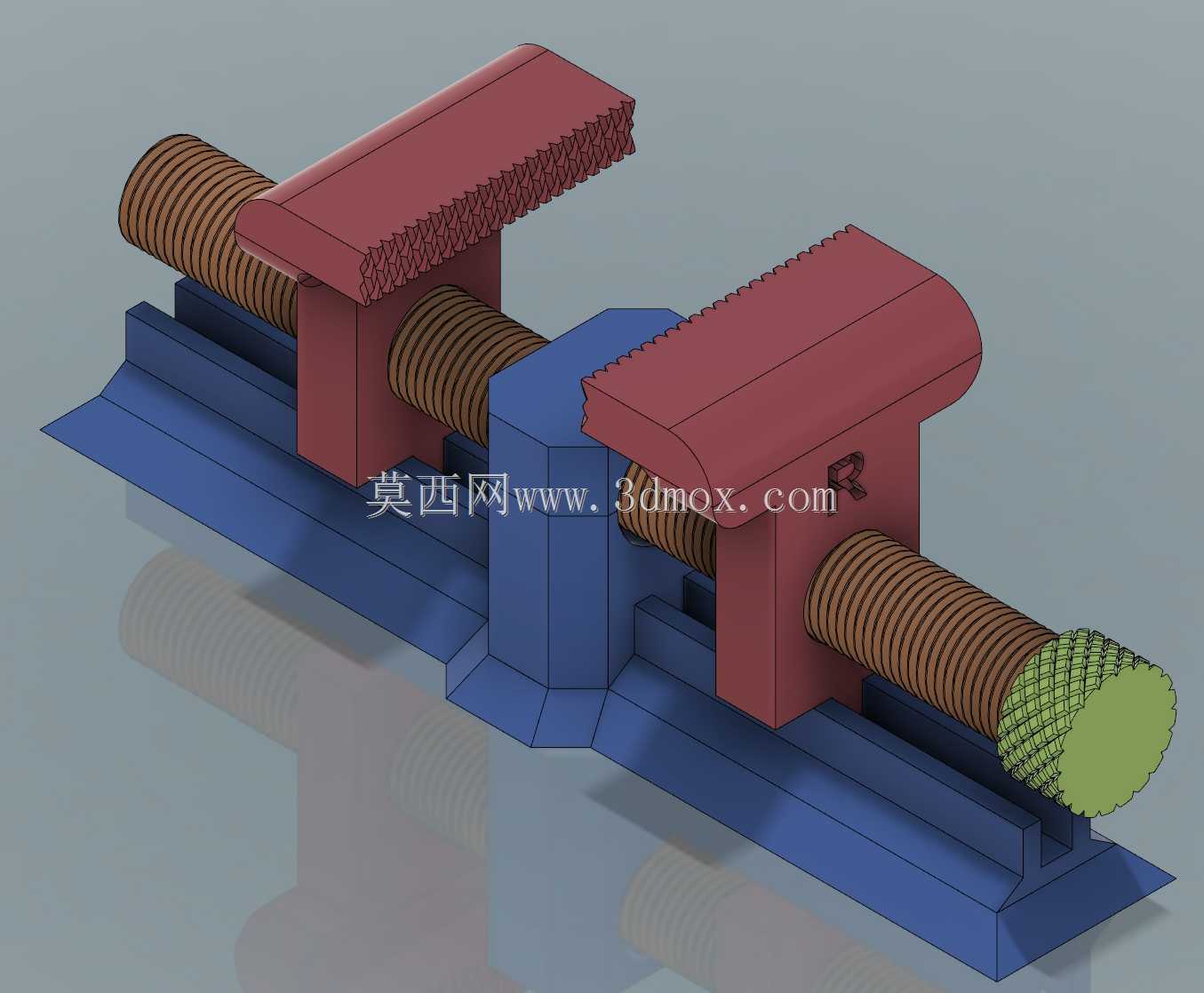

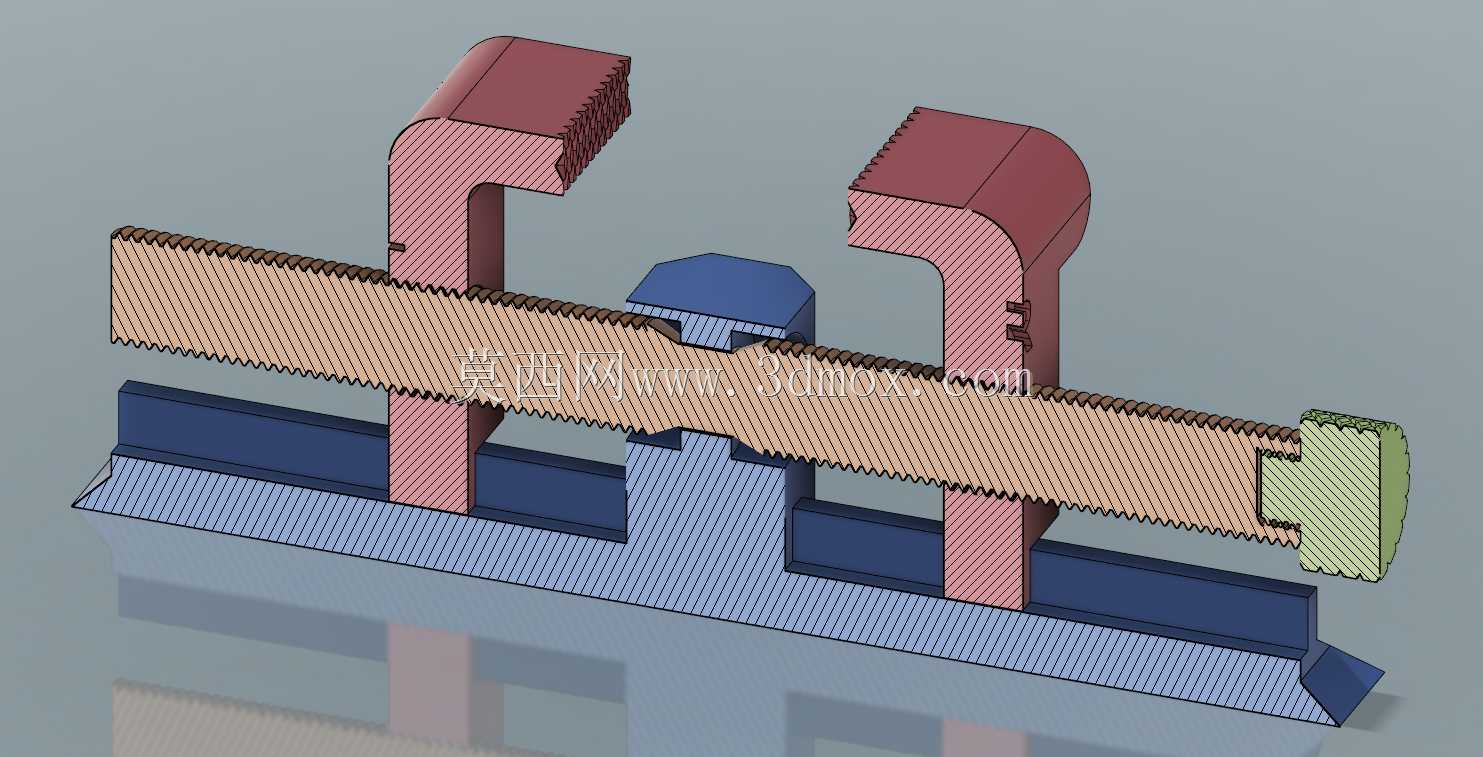

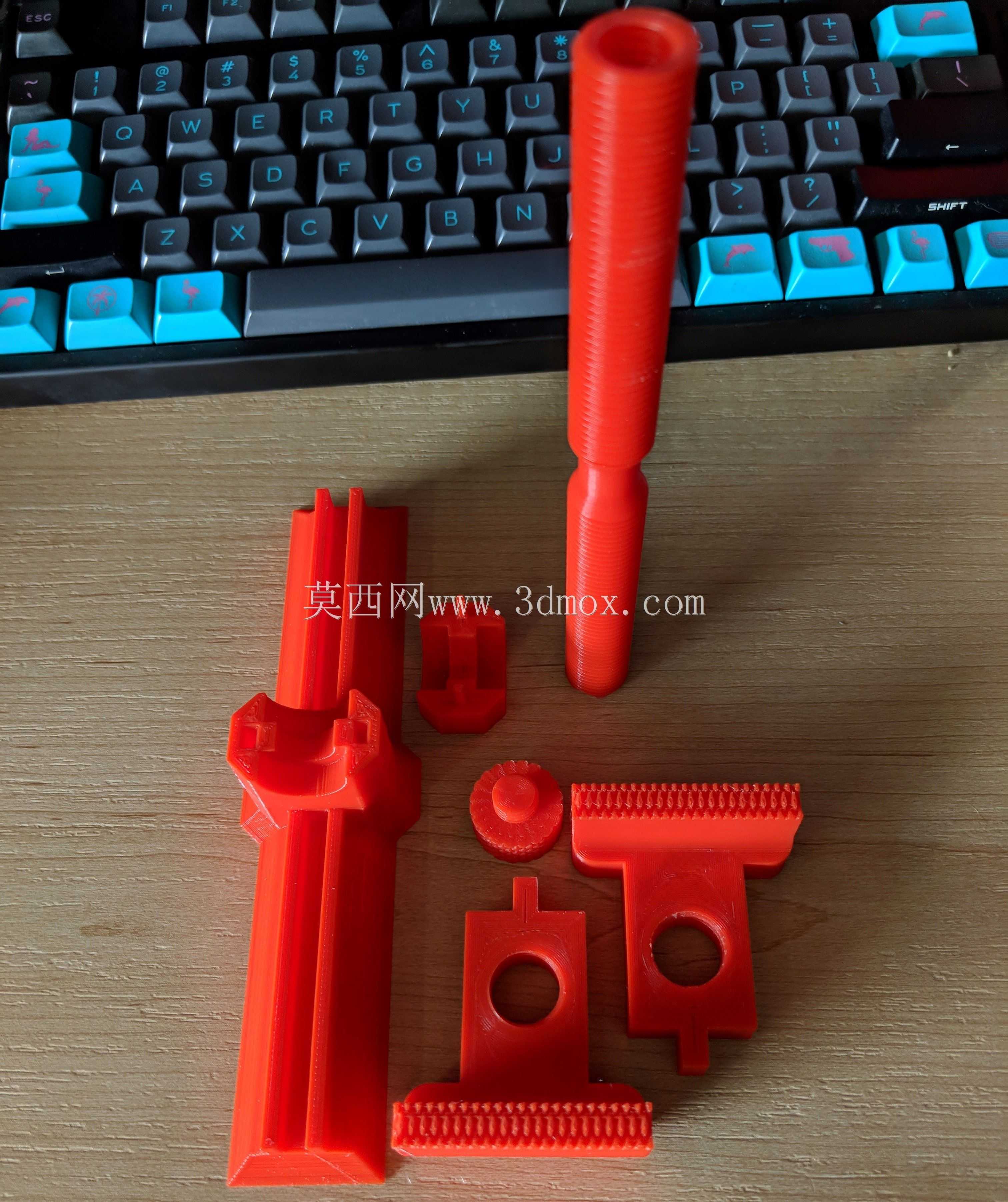

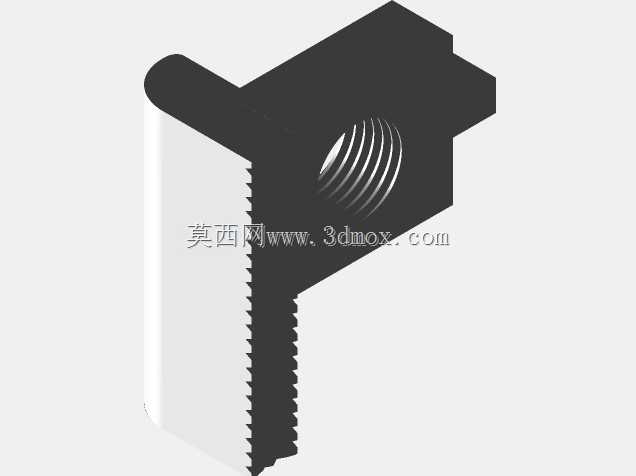

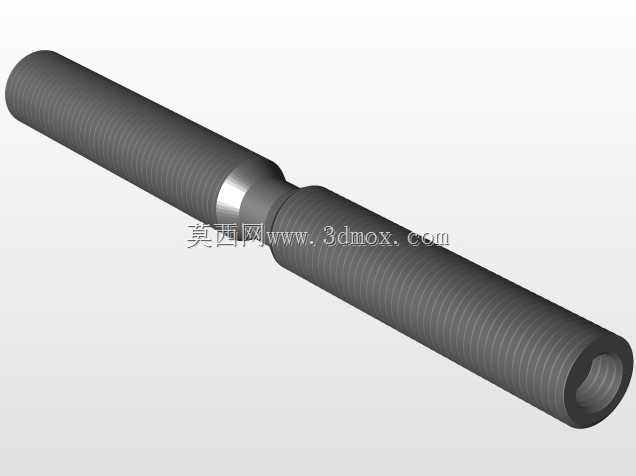

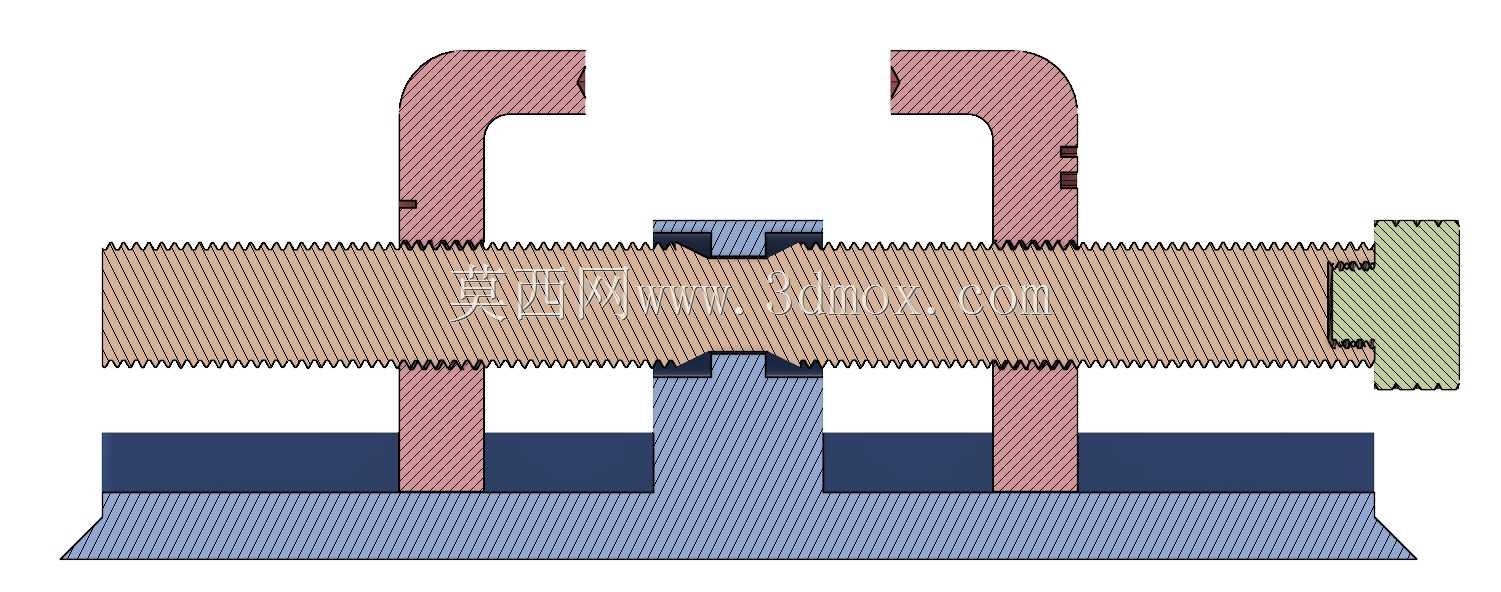

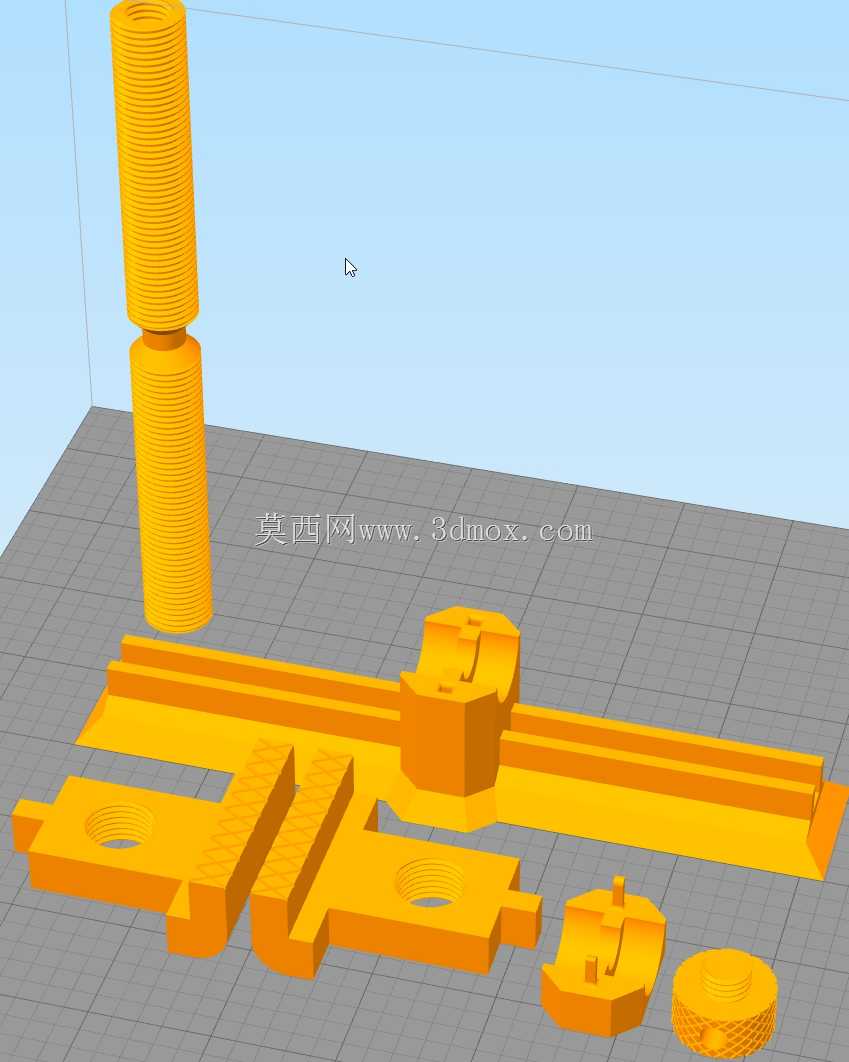

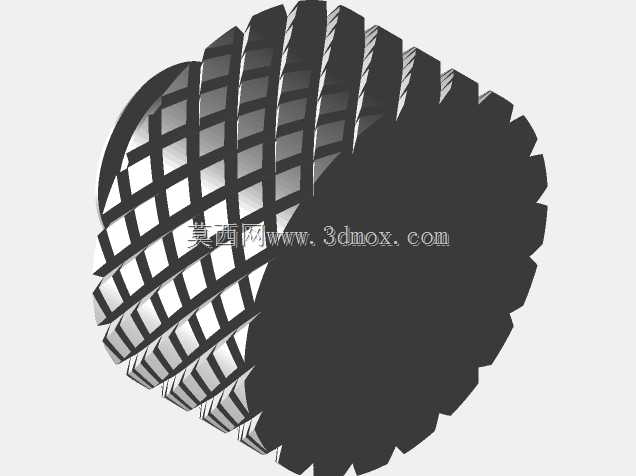

要获得最新的信息，请查看我的博客https://blog.ansonbiggs.com/oldie-vice/)非凡的机械师[这个老东尼](channel/UC5NO8MgTQKHAWXp6z8Xl7yQ)最近发布了一个[关于一个很酷的虎钳设计的视频](https://youtu.be/1mZhOlr5v-s)我想重新创造。它的机械结构非常简单，依靠一根长杆，杆的一侧带有右手螺纹（顺时针方向），另一侧带有左手螺纹（逆时针方向）。因此，当轴旋转时，它会使夹具以相同的速度向相反的方向前进。这种机制意味着你的工件始终是虎钳的死点，无论夹钳的位置如何，虎钳所占的面积都是一样的[[托尼](https://blog.ansonbiggs.com/content/images/2018/09/thisOldTony.jpg)](watch?v=1mZhOlr5v-s)这个模型完全是由[Fusion 360]制造的(https://blog.ansonbiggs.com/tag/fusion360/)使用[这个老东尼的视频](https://youtu.be/1mZhOlr5v-s)作为参考。如果你看视频，这个老东尼做了一个伟大的工作，解释如何虎钳工作，并展示了独特的机制，使虎钳的功能。我的模型不是一个复制品，是设计从地面到三维打印[[配置文件视图](https://blog.ansonbiggs.com/content/images/2018/09/profileView.png)###此模型包含六个不同的.stl文件。关于这个模型最具挑战性的部分是thread.stl，我将在后面的文档中详细介绍它。装配是非常简单的，不需要胶水或任何不是三维打印的东西，除非你选择使用胶水对更好的功能，我会推荐一些部分。下面我有一个.pdf嵌入的汇编指令，但如果因为任何原因不能加载，这里是详细说明[[真实](https://blog.ansonbiggs.com/content/images/2018/09/CADvsReal.jpg)1. 在两个线夹上穿线，并将每个线夹一直穿到螺纹上，在任何产生阻力的区域上来回移动，以确保完全装配后，它能顺利地穿线。试着确保两者距离中间的距离相同，以确保夹持的工件始终居中。连接两个线端，线端很容易松动，因此建议涂一点胶水以确保其固定，但不是必需的。如果你粘上胶水，以后不损坏线就不可能脱下来。将装配好的螺纹放入底座底部，确保卡箍位于底座的凹槽中。用手指将线放在底座的中间，从钳口完全闭合到完全打开，进行一个完整的旋转，以确保线或底座底部没有问题，并且所有东西滑动顺畅，没有任何障碍。然后确保钳口与中间的间距相同，然后单击底座顶部将其锁定到位。取决于打印机的公差，顶部可能有一个松散的配合，但可以很容易地粘合到位，使其刚性。<；iframe src=“https://drive.google.com/file/d/1Cp3xd8xbypFQmKbg1gvCz9nmMIX70S_7/preview“width=”90%“height=”480“></iframe>；---##打印设置**打印机品牌：**Creality**打印机：**Ender 3**灯丝：**[RepRapper Red 3D打印机灯丝PLA 1.75mm](https://amzn.to/2xHdjfO)###一般来说，除了螺纹外，这种装配是非常容易印刷的。下面我将详细介绍如何为每个部分获得最佳效果，但这是一个非常简单的打印，每个打印机应该能够在大约10小时内完成整个工作。这个印刷品不需要任何支持或筏，但方向和层高是重要的，其他细节我将在下面讨论。时间和材料成本也考虑到了单独打印那个特殊的.stl，但是你应该可以一次打印整个东西[[模型预览](https://blog.ansonbiggs.com/content/images/2018/09/modelPreview.jpg)组装应该是一个非常简单的打印，没有支持应该是必要的，你不应该需要任何筏也。由于这是一个功能部分，填充越多越好，20%可能是最小值。我还做了5层的顶部，底部和周长[[打印预览](https://blog.ansonbiggs.com/content/images/2018/09/printPreview.png)###BaseBoottom.stl构建时间：1小时55分钟灯丝长度：11384.9毫米塑料重量：34.23克（0.08磅）层高：2毫米外部填充图案：我喜欢同心的外观，但应该没关系。超级容易打印，如果您愿意，可以轻松打印0.3 mm。###baseTop.stl构建时间：0小时19分钟灯丝长度：1151.6 mm塑料重量：3.46 g（0.01 lb）层高：.2 mm外部填充图案：我喜欢同心的外观，但这不重要。填充：30%，因为这是模型的基础，给它更多的重量将是明智的。因为这张照片的尖头很小，任何高于0.2毫米的东西都会让它们变得非常脆。如果你打算把模型粘在一起，那就没关系了。#####xxxClamp.stl（一起打印）制作时间：2小时17分钟灯丝长度：7945.1毫米塑料重量：23.89克（0.05磅）层高：15毫米因为这些有线，我会在一个小的层高上打印，但是因为这个线的直径太大了，你应该能够逃脱一个更大的建设高度。######线程.stl建设时间：6小时32分钟灯丝长度：5549.3毫米塑料重量：16.68克（0.04磅）筏：你的呼叫层高度：.1毫米外部填充模式：同心填充：30%+层的高度越低，线程将得到更好的结果。即使使用廉价的灯丝，Ender 3也能在0.1 mm处正确打印。请记住，这只有大约150毫米^2的面积接触到构建平台，如果您有一台打印机，构建平台在x轴或y轴上移动，来回移动10小时可能会很快使其松动。所以，如果你对指纹有问题，我会用木筏，为安全起见，甚至可以将螺纹与组件的其余部分分开打印。####threadTwoEndCapDifficultPrint.stl构建时间：6小时32分钟灯丝长度：5510.6 mm塑料重量：16.57 g（0.04 lb）Raft:是层高：.1外部填充图案：同心填充：30%+名称清楚表明这是一个有问题的打印对于大多数打印，您有一个很长的打印，与构建平台接触的表面积为82mm^2。####threadEnd.stl构建时间：0小时39分钟灯丝长度：939.3 mm塑料重量：2.82 g（0.01 lb）层高：.1 mm外部填充图案：同心超级简单快速打印。我用了一个较低的层高度，因为它使滚花看起来更好，但由于这根线不意味着附加一次以上，质量并不重要一次完成整个组件，单次设置构建时间：9小时53分钟灯丝长度：27399.0 mm塑料重量：82.38 g（0.18 lb）层高：.15外部填充图案：同心填充：30%这些设置用于在10小时内打印整个组件。如果你有粘层问题，我会把thread.stl分开打印，因为打印起来很难(https://www.thingiverse.com/thing：3118544）[在我的GitLab上查看此项目](https://gitlab.com/MisterBiggs/MyModels/tree/master/Oldie/Oldie%20Vice)[在我的网站上查看此项目][博客](https://blog.ansonbiggs.com/oldie-vice/)你知道吗
