旧扳手

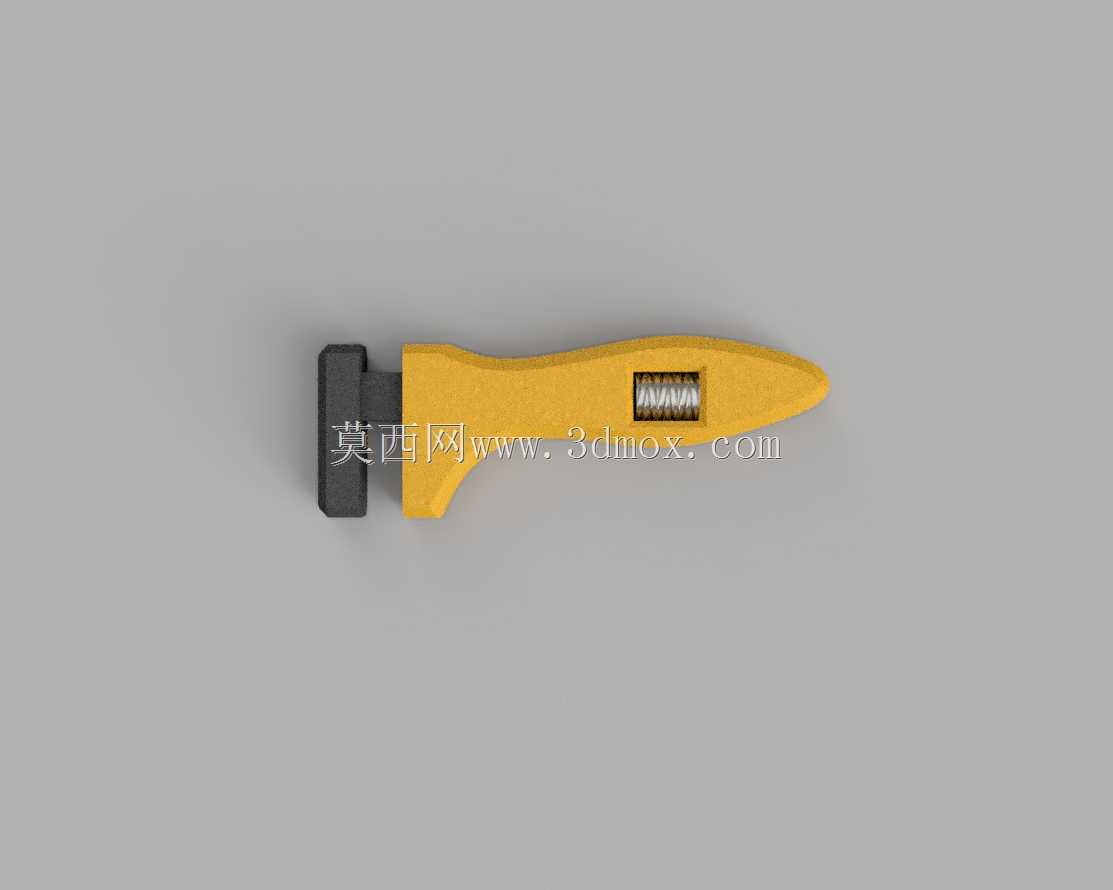

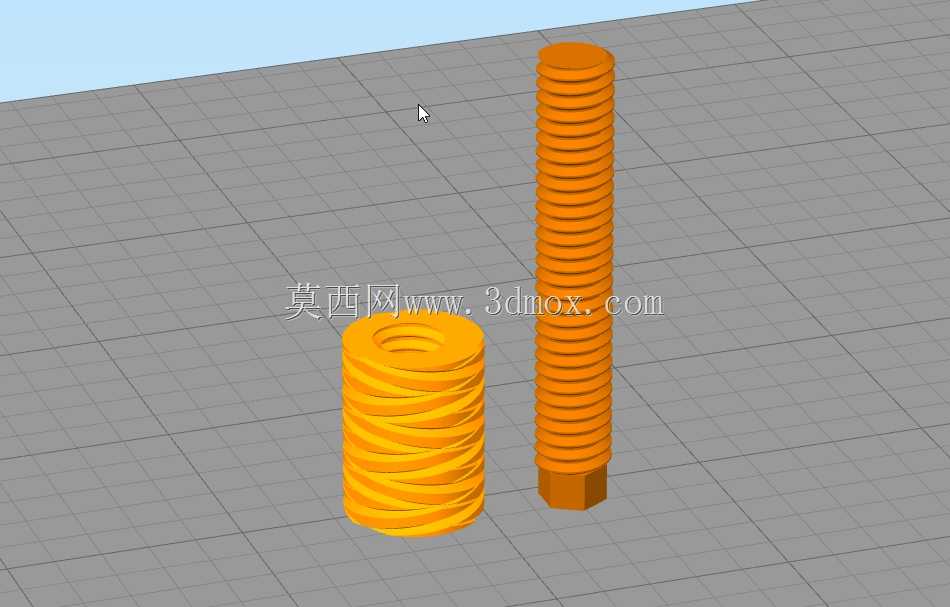

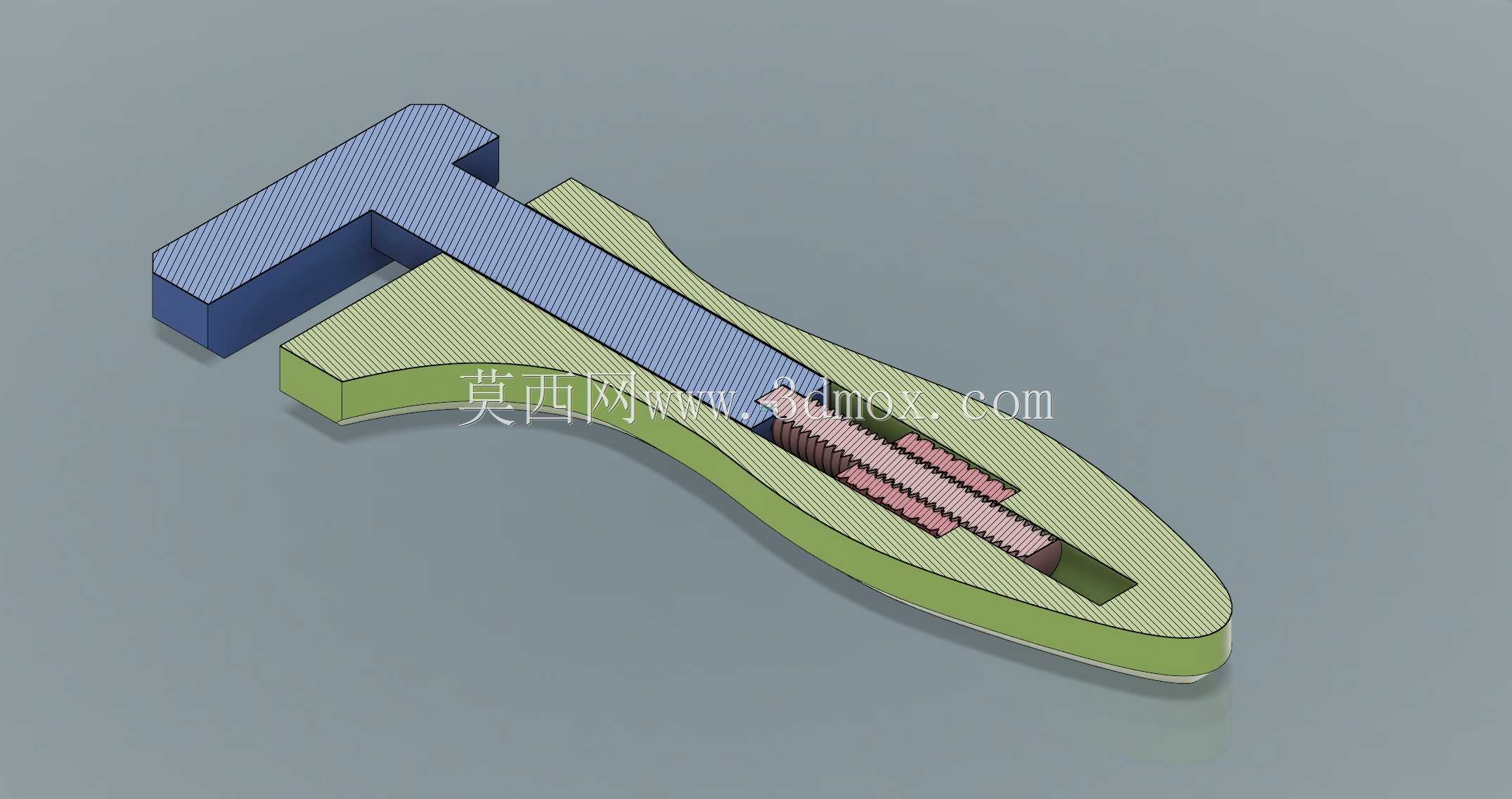

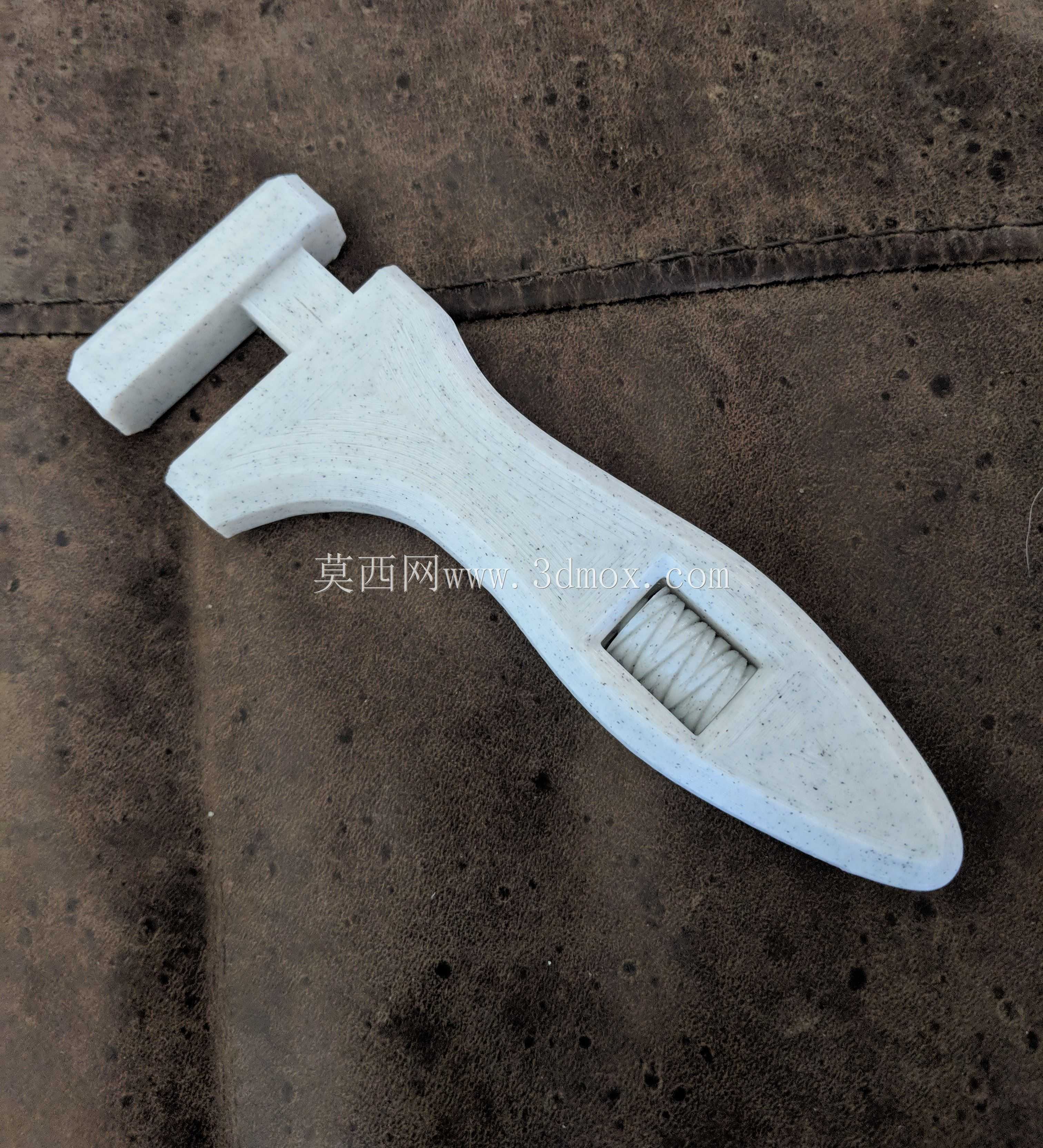

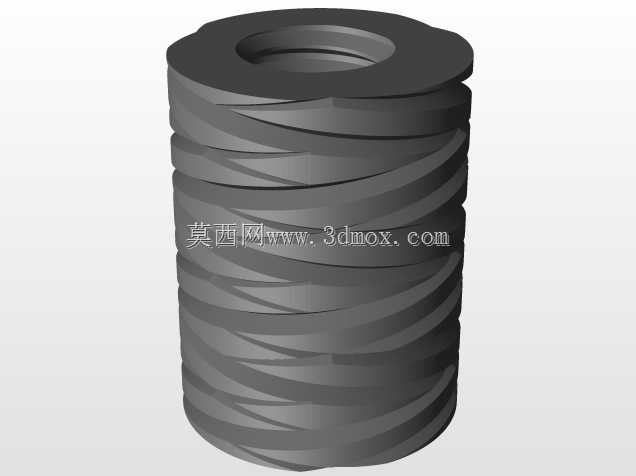

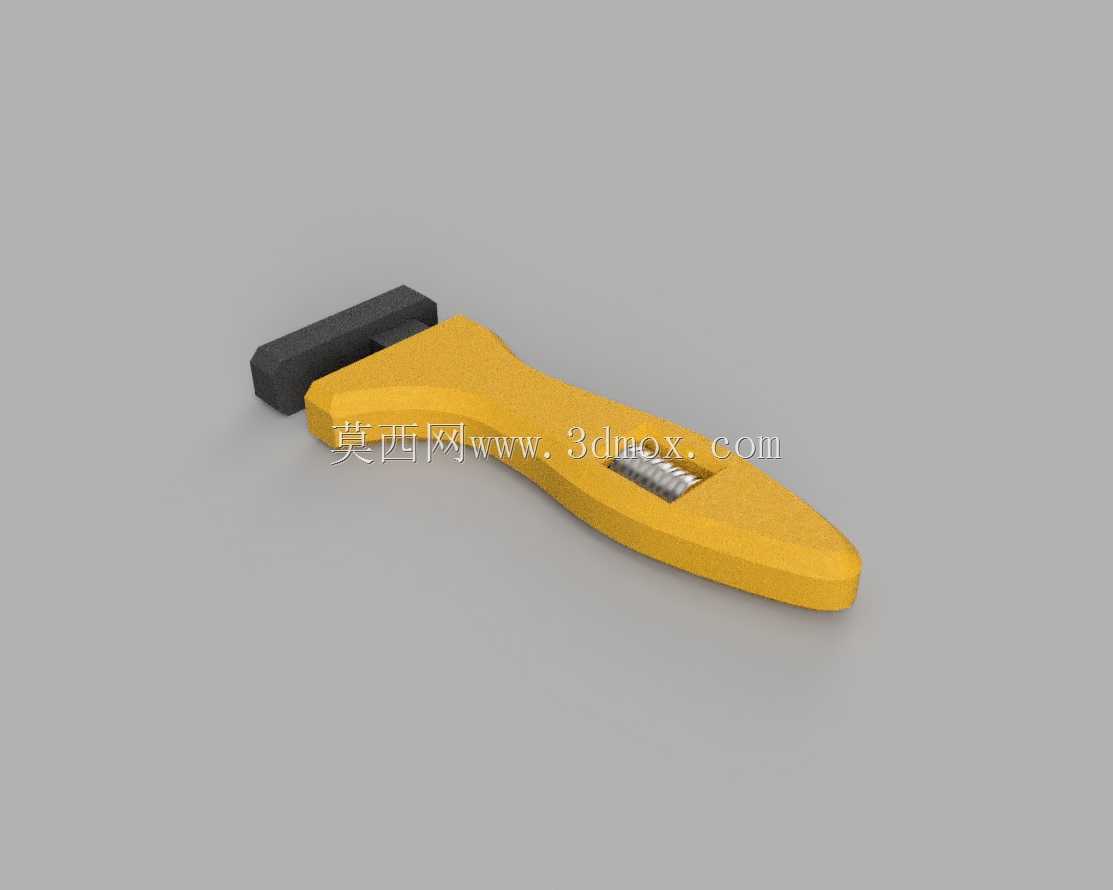

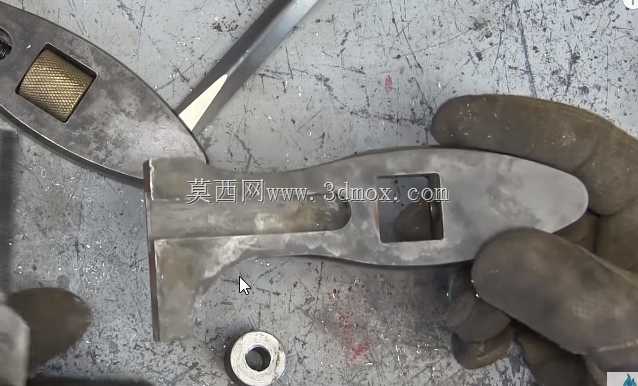

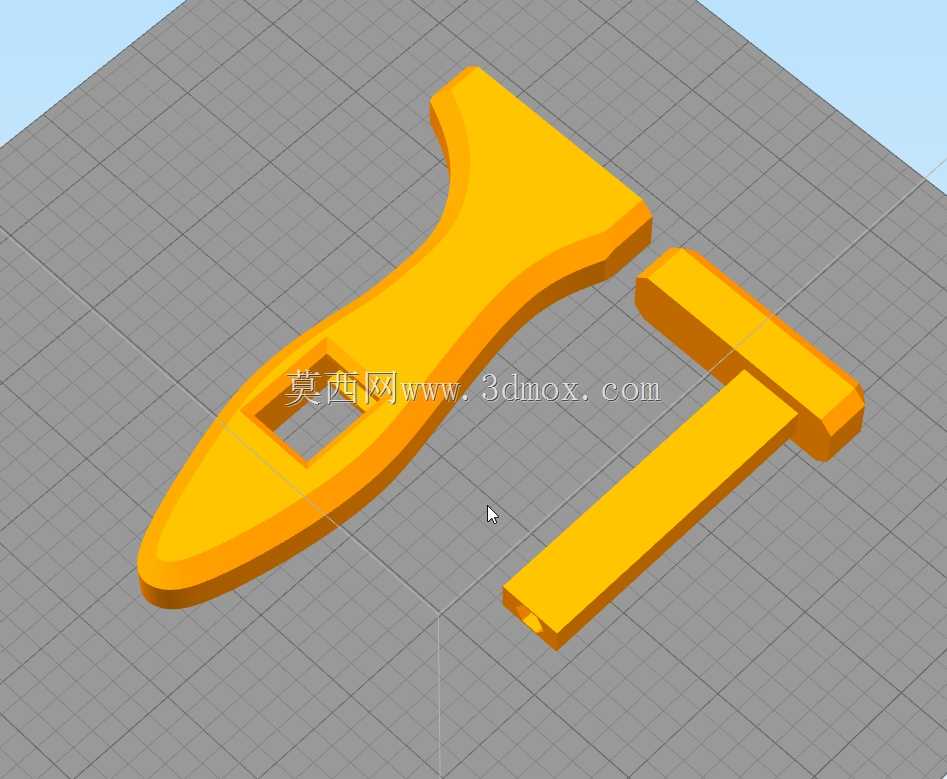

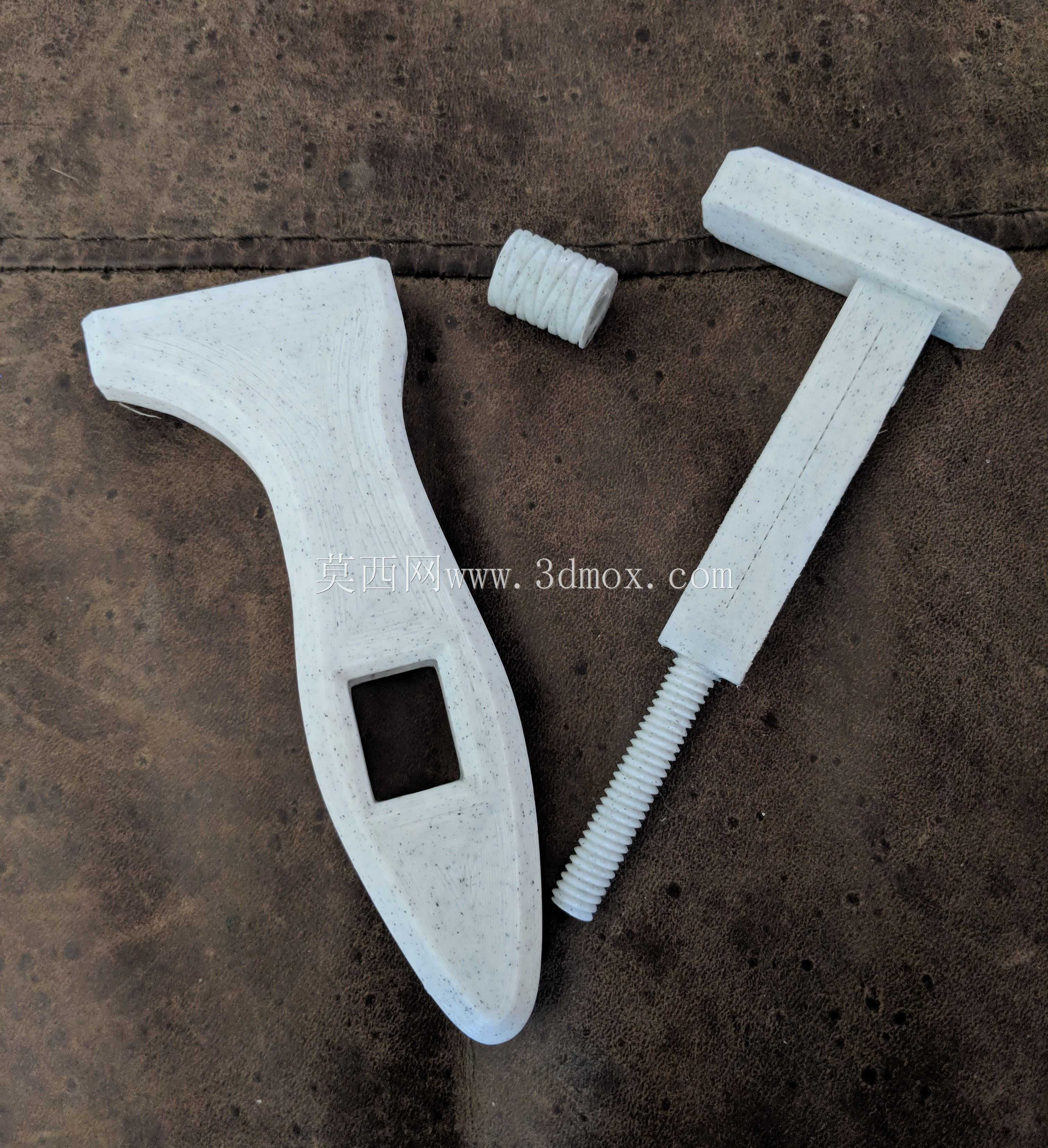

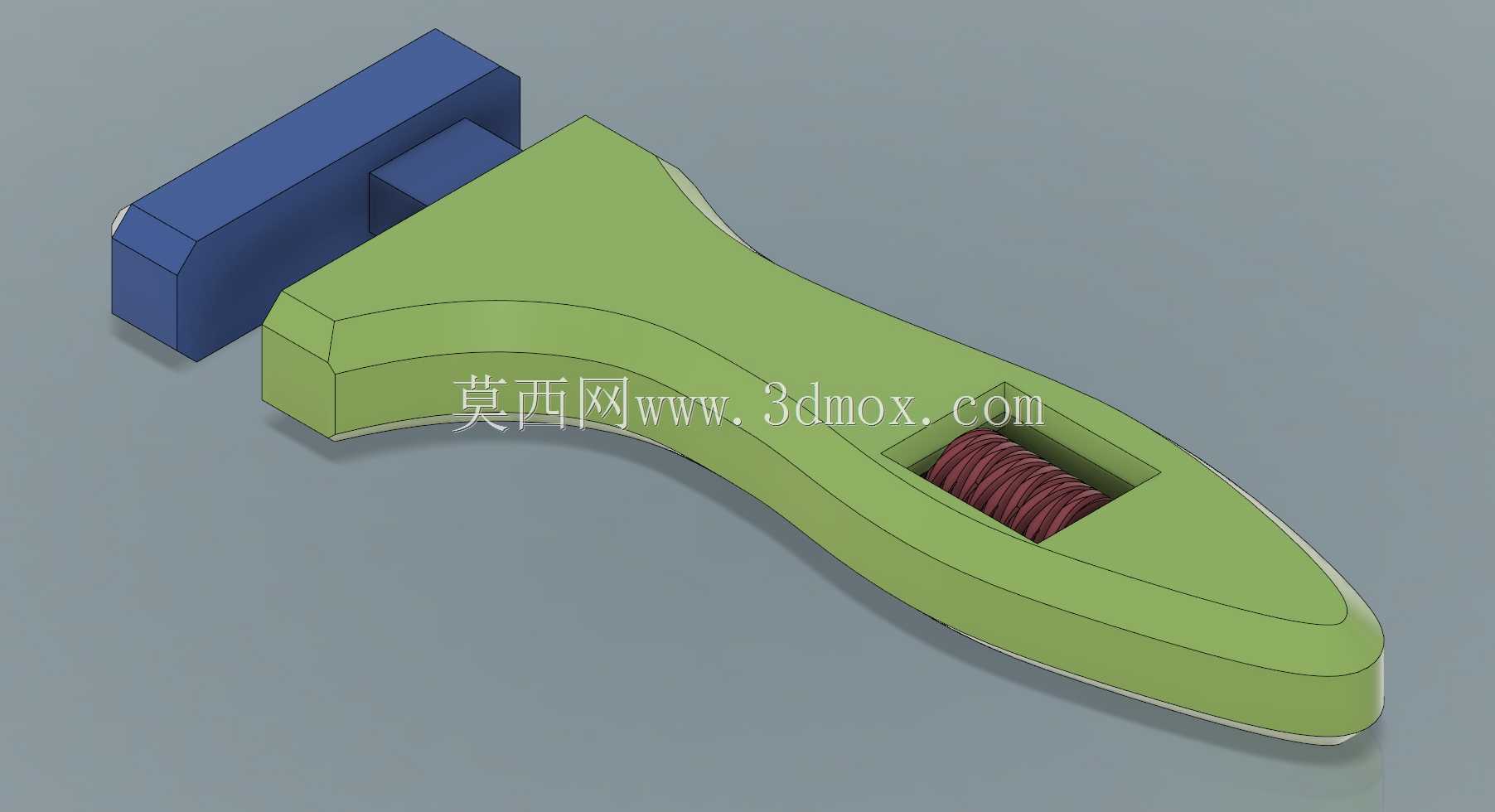

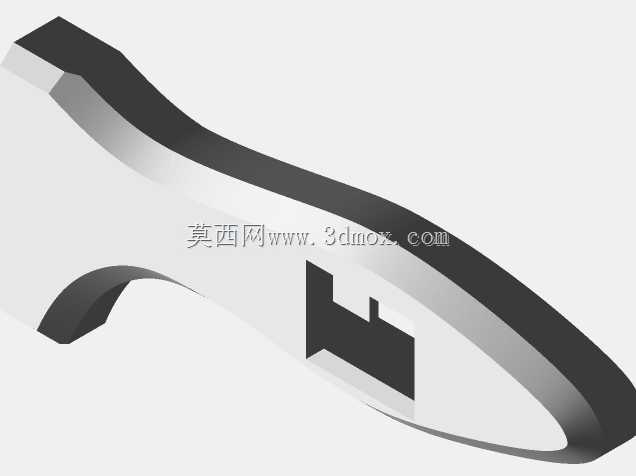

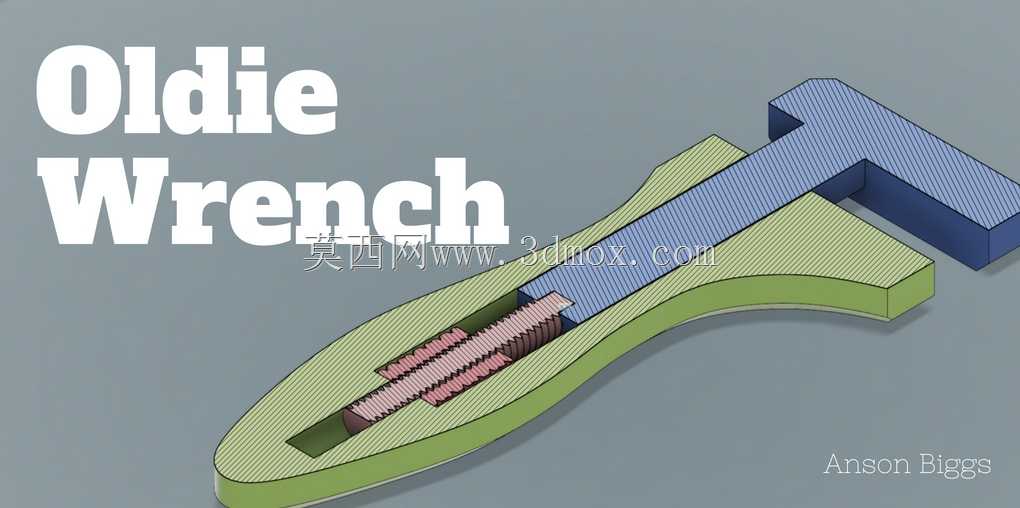

总结每个人最喜欢的加拿大人都发布了一段视频，讲述了一把手动工具救援用的扳手。我真的很喜欢这个设计，并认为它可以作为一种扳手夹组合的3d打印设计，不会遇到3d打印新月形扳手面临的问题。我的设计肯定没有手工工具救援制作的金属设计那么糟糕，但我不得不说它比你想象的要强大得多，特别是考虑到我在打印设置上没有做得太过火。这个模型完全是在Fusion 360中制作的。我从AvE视频的一个屏幕盖开始，以获得大致轮廓，使它非常适合手，但其他一切都是我自己的设计和构思。主要的区别是，我的没有相同的漂亮的滑动机构，你可以看到头部的轴一路进去。这只是放弃了太多的力量，并增加了复杂性的打印，所以我只是附上它。设计这个模型最困难的部分是制作一个功能线程。通常，在打印线程时，您可以尽可能大，但在这种模式下，这不是一个真正的选项，因为它需要适合您的手，并与您的拇指旋转。最后，我真的很满意它的结果。一些组件需要这个模型有4个不同的.stl文件。这个打印最难的部分是thread.stl和nut.stl需要一个较小的层高度（我会保持这些层高度相同，以确保螺纹正确啮合），我建议使用高填充密度，因为这些小部分可能会承受较大的力。另外两个文件很容易打印，填充30%到50%应该可以，但里程因灯丝和您计划使用此工具的重量而异。部件的组装很容易，但确实需要一些强力胶或类似的溶剂。thread.stl一端有一个六角形，该六角形应与head.stl上的六角形紧密贴合。我建议的一个重要步骤是，在粘合之前，我将螺纹放入钻头的末端，用钳子夹住螺母，然后慢慢地将螺纹穿过。如果你有任何特别粗糙的零件，你可能需要来回几次，但这使得它在组装后工作得更好。我还在我的螺纹上滴了一点润滑油，这有助于使螺纹更光滑，但这绝对不是必需的。如果你的支架出现问题，在将其放入手柄之前在头部打磨一下也可能是明智的。它应该在没有任何阻力的情况下直接滑入。如果它很难推进，它将更难退出！打印设置Sprinter品牌：CrealityPrinter:Ender 3灯丝：ZIRO 3D打印机灯丝PLA 1.75mm大理石色手柄制作时间：1小时31分钟灯丝长度：7571.7mm塑料重量：22.76g（0.05lb）支架：不，如果您真的担心可以在内部放置一些，但这是一座小桥，拆除支撑物会很痛苦，所以我不会费心。层高：.2mm外部填充图案：我喜欢同心的外观，但这并不重要。头部构建时间：0小时33分钟灯丝长度：3811.6 mm塑料重量：11.46 g（0.03 lb）支架：我在侧面打印，因此进入把手的整个轴需要在其下方提供支架。层高：.2重新构建时间：1小时18分钟灯丝长度：538.1毫米塑料重量：1.62克（0.00磅）支架：无层高：.1外部填充图案：同心确保打印时六角面朝下，这可确保获得一些非常漂亮的螺纹。螺母成型时间：0小时49分钟灯丝长度：729.4 mm塑料重量：2.19 g（0.00 lb）支架：无层高：.1外部填充图案：同心确保打印时将平面朝下放在打印床上，这可以确保你得到一些非常好的线程loadhttps://blog.ansonbiggs.com/oldie-wrench/https://gitlab.com/MisterBiggs/MyModels/tree/master/Oldie%20Wrench
