多层连续式纯碱干燥立式输送装置

　　这套立式多层输送结构，主要面向化工生产环节中纯碱及同类粉状、颗粒状化学物料的干燥输送工序设计，解决传统平面干燥输送线占地空间大、物料流转路径长、热量损耗高的实际痛点。在纯碱生产的精制工段，物料经离心分离后仍带有一定比例的游离水分，需要在输送过程中完成均匀干燥，才能进入后续的筛分、包装工序，这套结构将输送路径沿垂直方向排布，在有限的厂房占地空间内拉长了物料的停留输送路径，匹配干燥风路的布置需求，让物料在逐层下落输送的过程中，与干燥介质充分接触，带走表面游离水分，避免物料在输送过程中结块堵料。

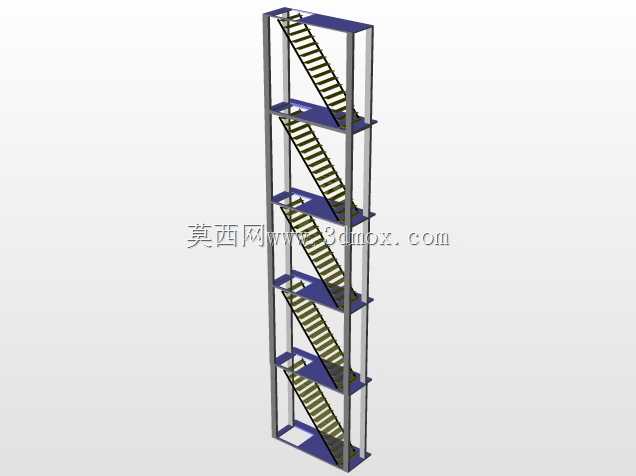

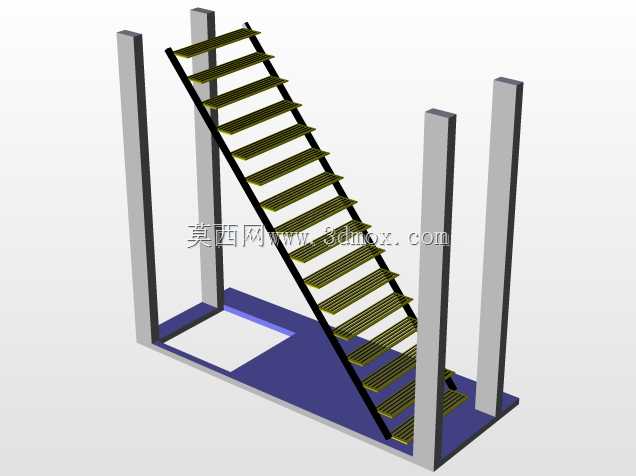

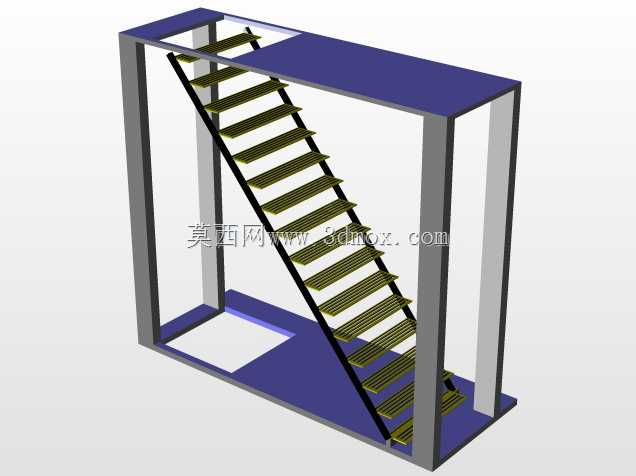

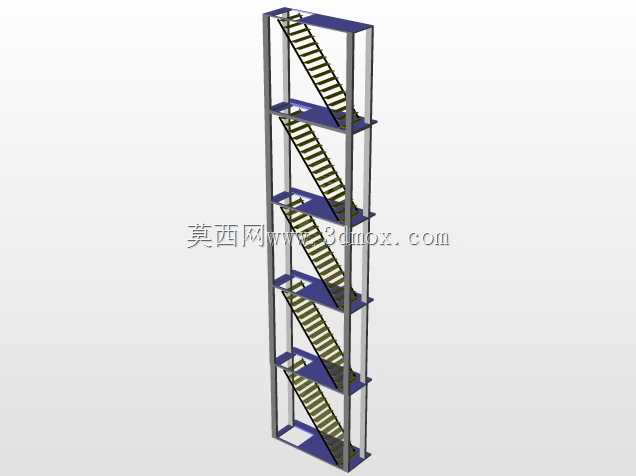

　　从结构设计逻辑来看，整体采用方管焊接成型的立式框架作为承载主体，框架的四根主立柱沿垂直方向布置，每层设置独立的倾斜输送溜槽，溜槽的倾斜角度经过反复校核，控制在纯碱物料的自然安息角以上，保证物料能够依靠自身重力沿溜槽表面匀速下滑，不会出现物料滞留堆积的问题；同时溜槽的宽度、每层的垂直间距都经过匹配计算，既保证单位时间内的物料通过量满足生产线产能要求，也预留出足够的空间布置干燥风嘴、观察检修口，不会因为结构过于紧凑导致后期维护操作空间不足。每层溜槽的承接平台采用镂空与封板结合的结构，封板部分承接上一层溜槽落下的物料，引导物料转向进入下一层溜槽，镂空部分则可以让干燥热风垂直穿过各层输送空间，在整个立式腔体内部形成均匀的风场，避免出现干燥死角，保证不同位置下落的物料都能获得一致的干燥效果。

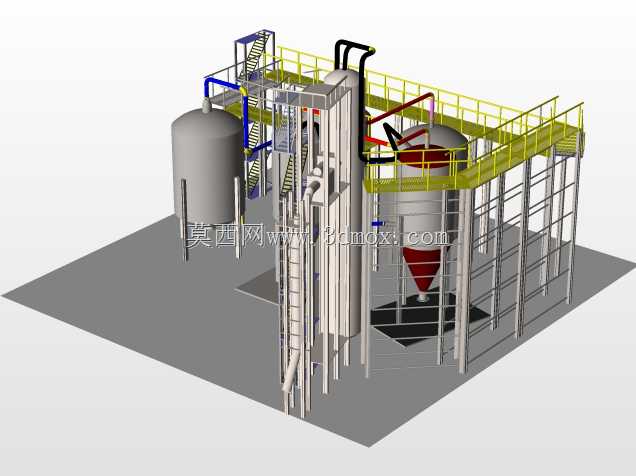

　　在安装边界的考量上，这套立式结构的底部框架设置了可调式地脚连接位，可直接与厂房地面的预埋钢板通过螺栓固定，不需要额外搭建复杂的支撑平台，整体设备的外轮廓尺寸规整，垂直方向的高度可根据生产线需要的干燥时长、物料停留时间灵活调整层数，水平方向的占地宽度仅为同产能平面输送线的五分之一左右，非常适合厂房空间紧张、需要对现有纯碱生产线进行干燥段升级改造的场景。设备的进料口设置在最顶层溜槽的上端位置，可直接对接前序离心设备的出料口，出料口设置在最底层溜槽的末端，可直接连通后续的物料缓存料仓，整个输送过程完全依靠物料重力完成流转，不需要额外设置驱动电机等动力部件，既降低了设备的运行能耗，也减少了运动部件带来的维护工作量与故障点。

　　结构细节上，所有与物料接触的溜槽表面都做了光滑过渡处理，溜槽之间的衔接位置没有突兀的台阶与棱角，避免物料在转折位置卡滞；框架的侧面预留了透明观察窗的安装位，生产过程中操作人员可以直接观察各层物料的流动状态与干燥情况，一旦出现堵料趋势可以及时处理；每层平台都设置了快开式检修门，不需要拆解整体框架就可以对内部溜槽进行清理、维护。在风路匹配上，设备的顶部预留了排风接口，可对接车间的尾气处理系统，将干燥过程中带出的含尘湿气统一处理后排放，底部预留了进风接口，可与热风供应系统连接，热风从底部进入后沿各层溜槽的间隙向上流动，与向下滑落的物料形成逆流接触，最大化热交换效率，降低干燥环节的热能消耗。针对纯碱物料具有一定磨琢性的特点，溜槽的板材厚度选择上预留了足够的磨损余量，长期运行下也不会因为物料冲刷导致板材磨穿漏料，框架的表面做了防腐防锈处理，能够适应化工生产车间内带有一定腐蚀性的空气环境，延长设备的整体使用寿命。
