多自由度铰接式机械夹臂执行组件

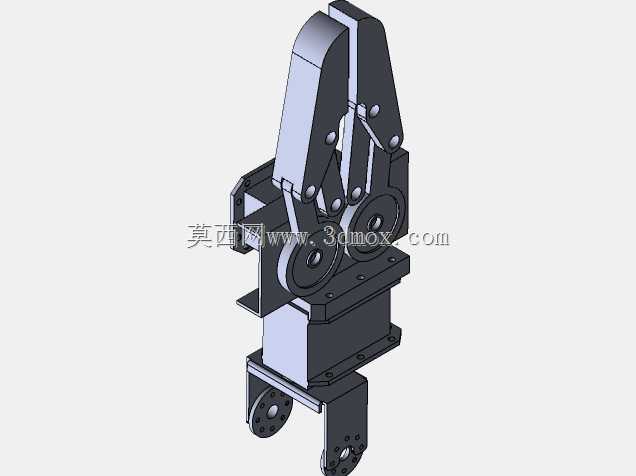

　　这套夹臂执行组件主要面向工业自动化产线的末端执行场景，可适配轻载搬运、工位上下料、小型工件夹持定位等作业需求，在3C电子零部件分拣、小型五金件工序转运、教学实训平台搭建等场景中都能适配使用。从结构设计逻辑来看，组件采用多段铰接串联的布局，夹爪端采用双摇杆对称夹持结构，通过铰接点的联动实现两爪的同步开合，避免单爪偏移导致的夹持偏心问题，夹持行程可通过铰接处的限位结构进行调整，适配不同外形尺寸的工件夹持需求。夹臂的中段设置有回转支撑结构，可实现绕垂直轴线的360度旋转，配合上下两段的俯仰铰接关节，能够覆盖作业半径内的多姿态调整需求，满足不同工位的取放料角度要求。组件的底座部分采用法兰式安装接口，安装面预留了均匀分布的螺栓过孔，

　　可直接固定在标准工业机器人腕部、直线滑台移动端或者定制工装台面上，安装边界的定位孔距适配主流的自动化设备接口规格，不需要额外制作转接板即可完成装配。传动部分采用齿轮啮合配合连杆传动的结构，动力输入端设置在底座上方的腔体内，可适配标准伺服电机或者旋转气缸的安装，动力通过齿轮组传递到夹爪的联动连杆上，传动路径短，传动间隙小，夹持动作的响应速度快，重复定位精度能够满足轻载自动化作业的要求。结构设计上充分考虑了零部件的加工工艺性，所有铰接孔的位置度公差控制在合理范围内，铰接销轴采用标准件选型，方便后期的维护更换；臂体部分的板材采用等强度设计，在保证结构刚性的前提下去除了非受力区域的多余材料，降低整体组件的重量，减少运动过程中的惯量，

　　提升动作的平稳性。夹爪的夹持面预留了防滑垫安装槽，可根据夹持工件的材质更换橡胶、聚氨酯或者金属防滑齿面，避免夹持过程中出现工件划伤或者滑脱的问题。组件的所有运动副都预留了润滑注油孔，可定期加注润滑脂降低铰接处的磨损，延长组件的使用寿命。在实际选型适配时，需要注意作业端的负载不能超过夹臂结构的额定承载，同时要根据作业半径确认臂体伸展后的干涉边界，避免运动过程中与周边工装设备发生碰撞；安装时需要保证底座安装面的平面度，避免装配应力导致臂体运动卡滞。这套组件的结构设计也可作为机械臂实训教学的典型案例，涵盖了连杆传动、铰接结构、回转支撑、法兰安装等多个机械设计常用知识点，能够帮助结构设计初学者理解工业末端执行器的设计逻辑，掌握多关节运动组件的公差配合与装配要求。
