倾斜进料式农用玉米脱粒作业设备

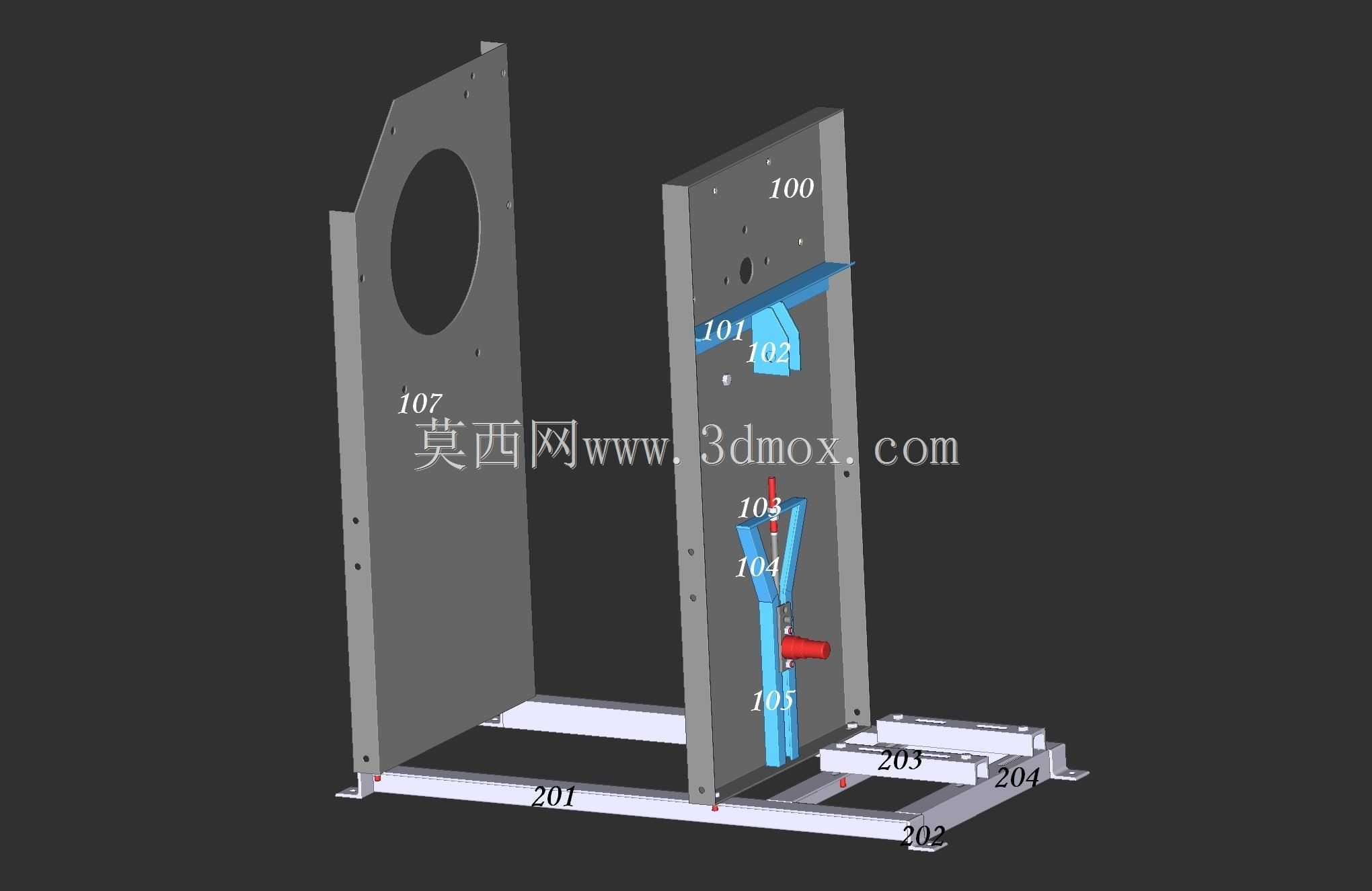

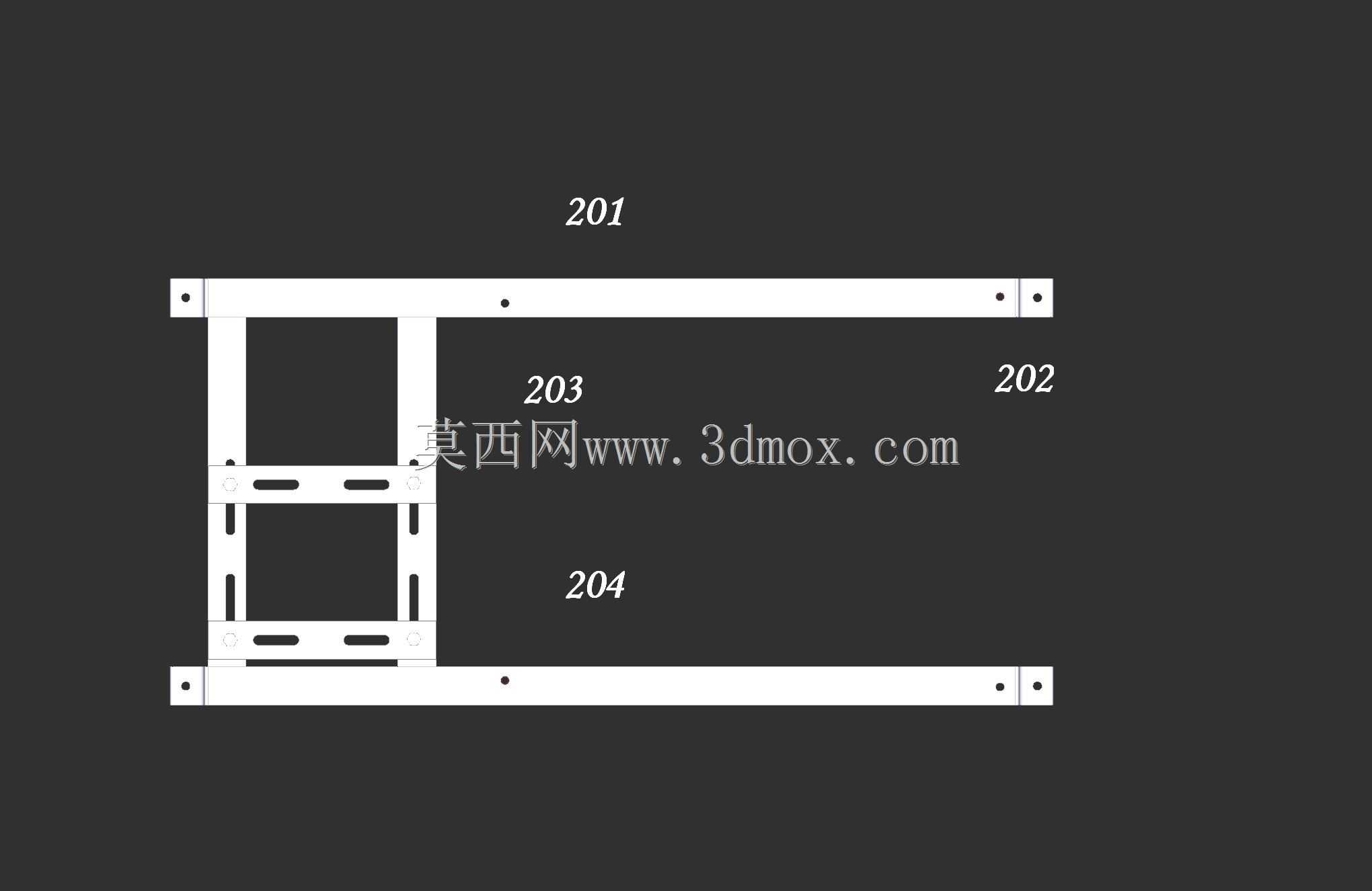

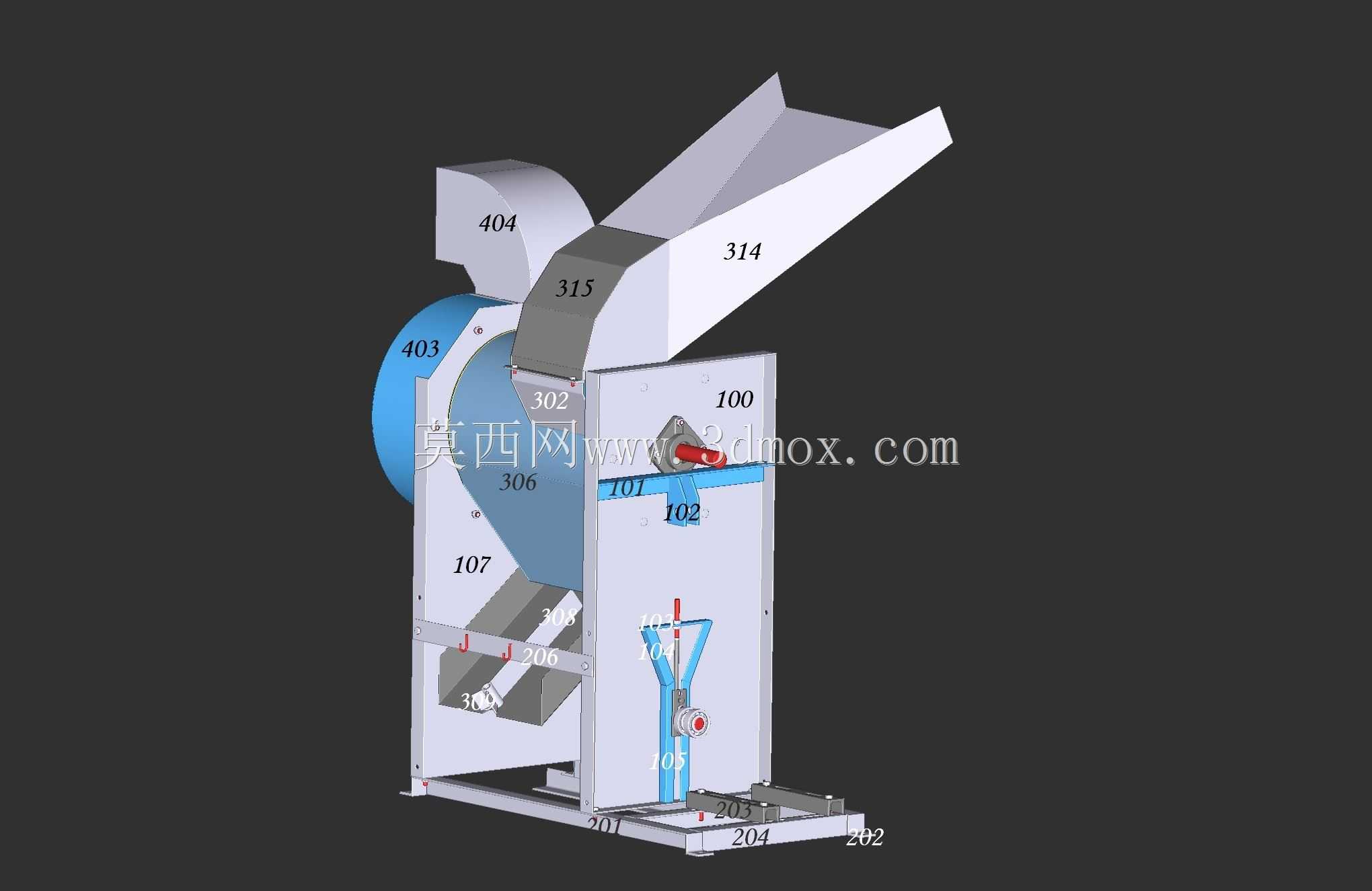

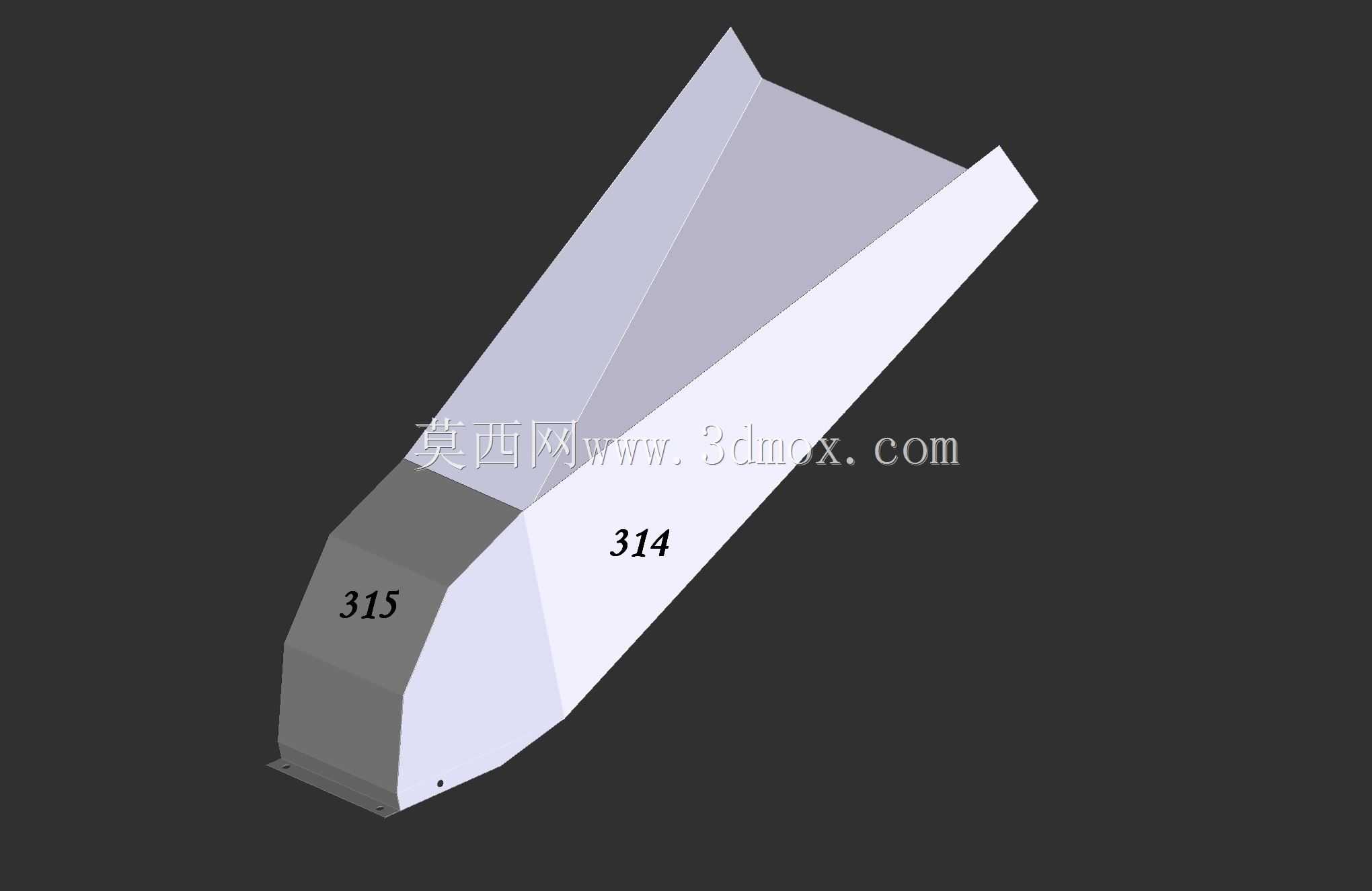

　　这款玉米脱粒设备的三维结构设计，完全围绕散户农户、小型粮食加工点的实际作业场景搭建，没有照搬大型粮站用的流水线脱粒设备的冗余结构，整体采用立式框架布局，所有功能部件都集成在一体式方管焊接机架上，安装时不需要额外浇筑混凝土基础，只要放置在硬化的平整地面上，通过机架底部预留的四个地脚螺栓孔位固定即可，整体占地尺寸控制在1.2米长、0.7米宽、1.6米高的范围内，普通农户的院落、小型加工坊的室内空间都能轻松容纳，不需要预留过大的操作和维护通道。设备的进料端采用大倾角斜向溜槽设计，溜槽与竖直方向呈32度夹角，进料口的开口宽度达到380mm，作业时不需要人工刻意对齐果穗投放位置，带苞叶的干玉米果穗可以顺着溜槽自然滑入脱粒腔，

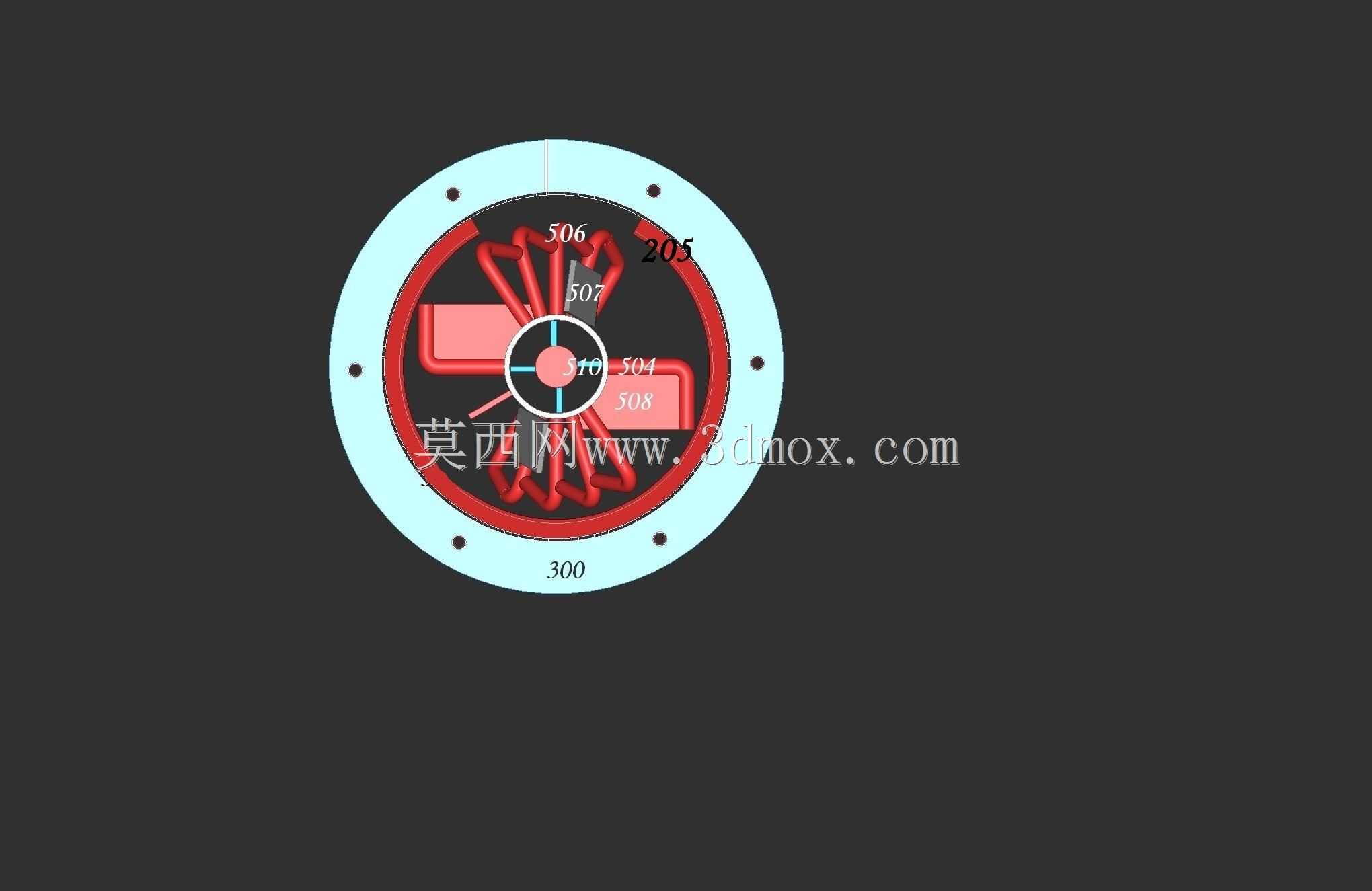

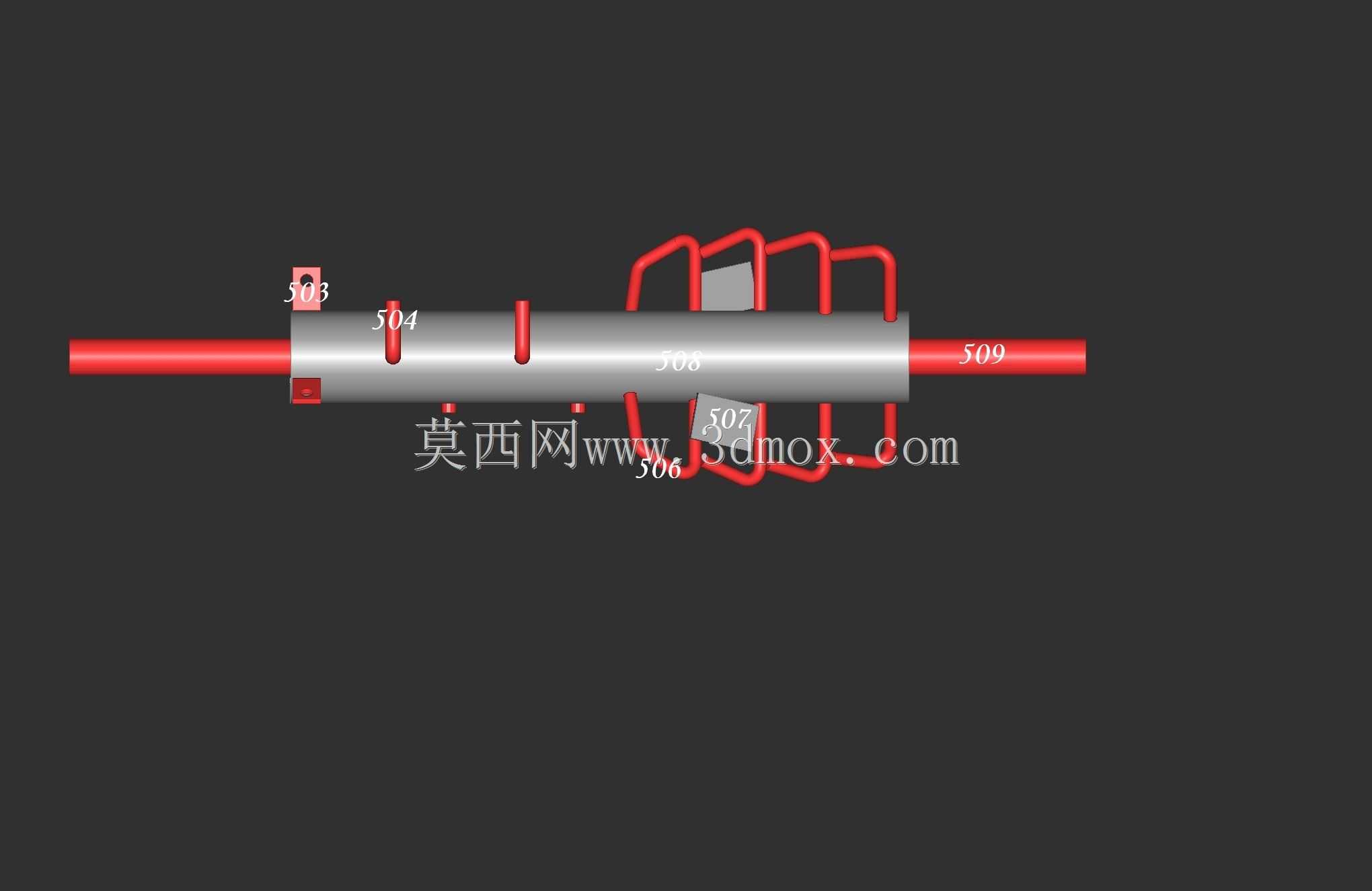

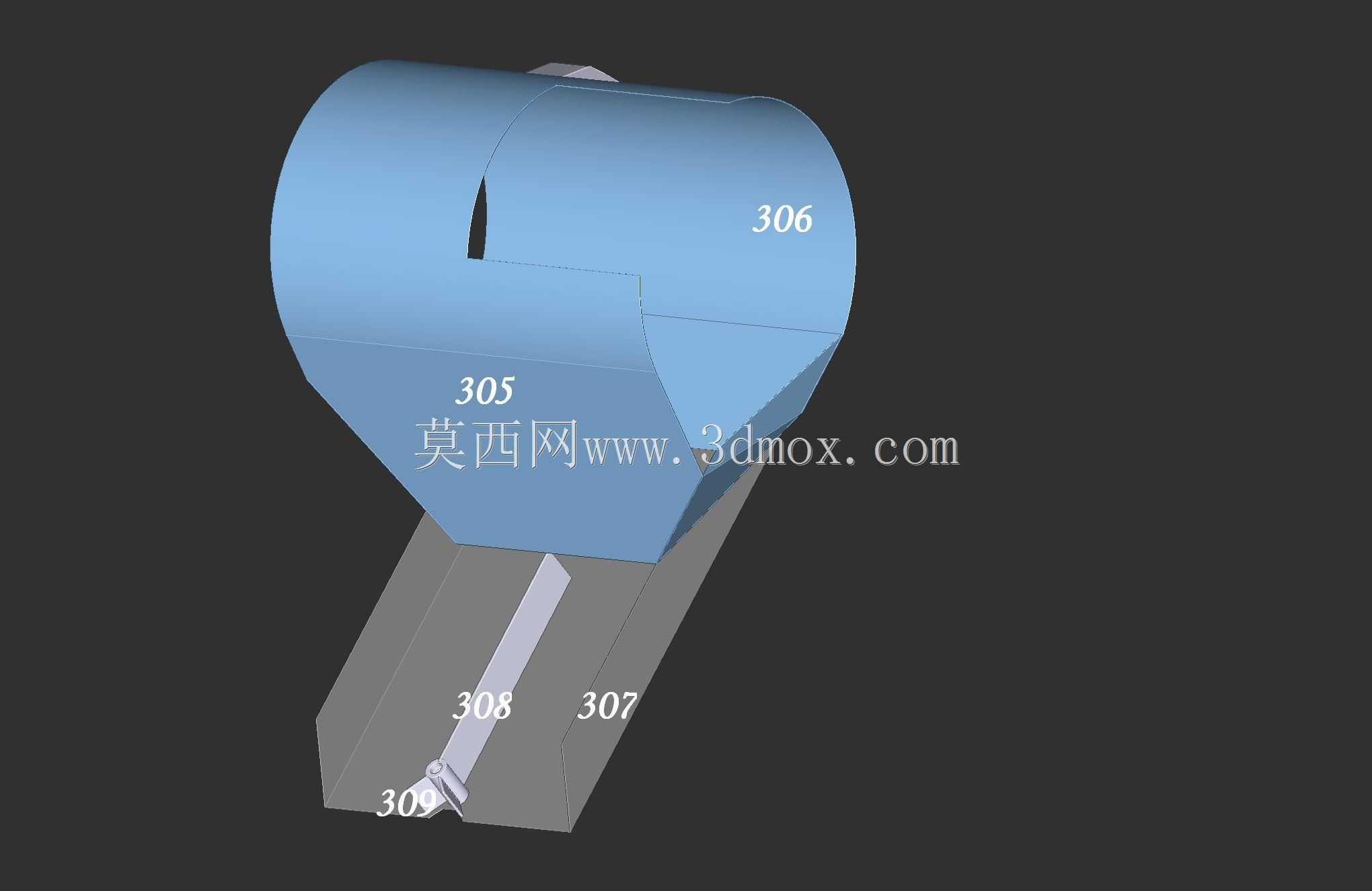

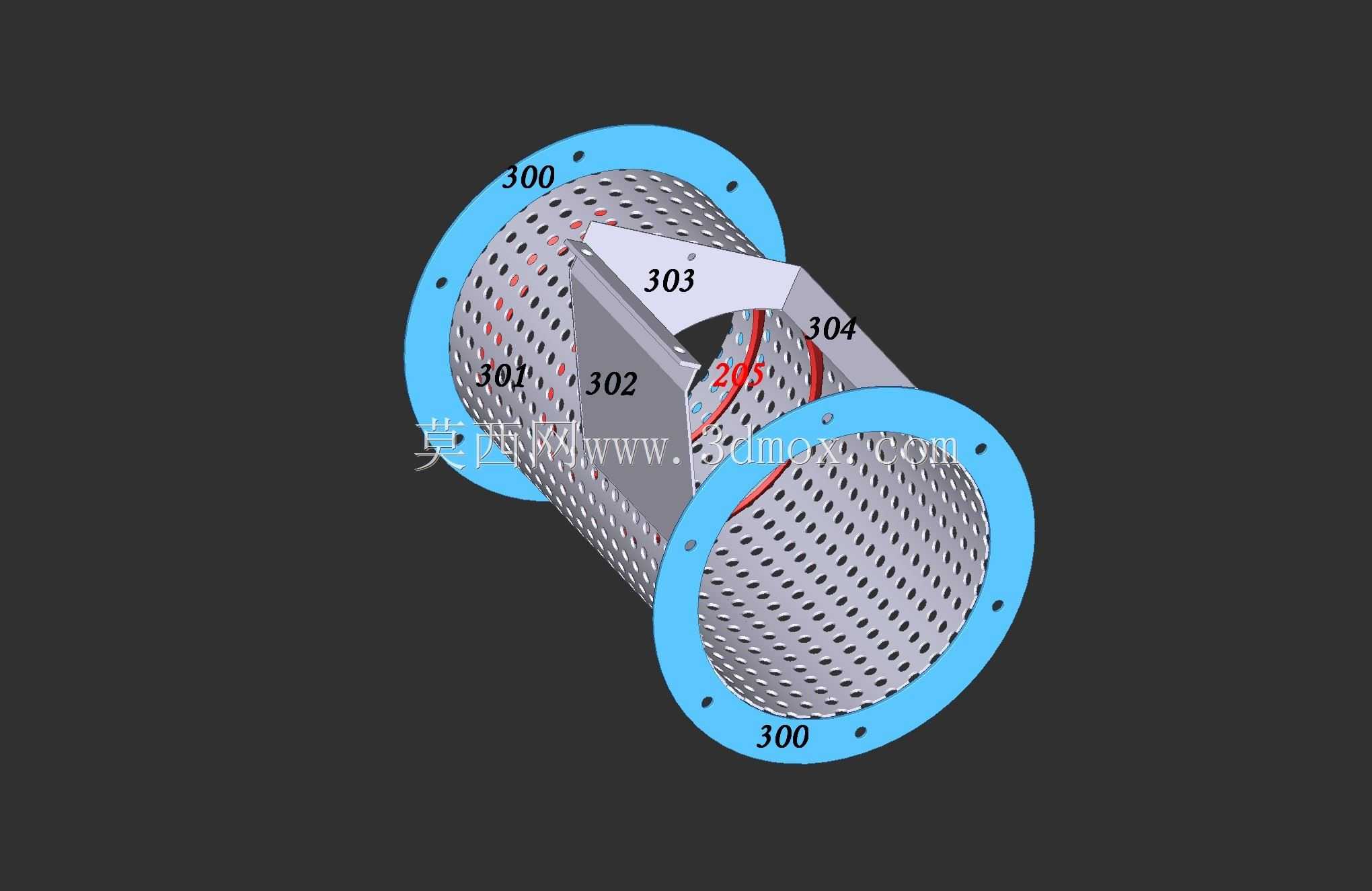

　　溜槽内壁做了圆弧过渡处理，没有直角死角，不会出现果穗卡滞在进料段的问题，连续投料时的进料效率可以达到每小时1.2吨，完全匹配2-3人协同作业的投料节奏。脱粒核心区采用钉齿辊与凹板筛组合的结构，钉齿辊的转动轴线与进料溜槽的导向方向呈空间垂直布置，果穗进入脱粒腔后，会被高速转动的钉齿带动做螺旋回转运动，果穗之间、果穗与钉齿、果穗与凹板筛之间产生均匀的揉搓、撞击作用力，在保证玉米籽粒完全从芯轴上脱离的同时，不会过度击碎玉米芯，也能减少籽粒的破损率，凹板筛的筛孔直径设置为18mm，刚好适配常规干玉米籽粒的尺寸，脱下的籽粒可以直接透过筛孔落入下方的出料溜槽，玉米芯则会沿着脱粒腔侧面的排芯口自动排出，不需要人工额外清理腔内残留的芯轴。

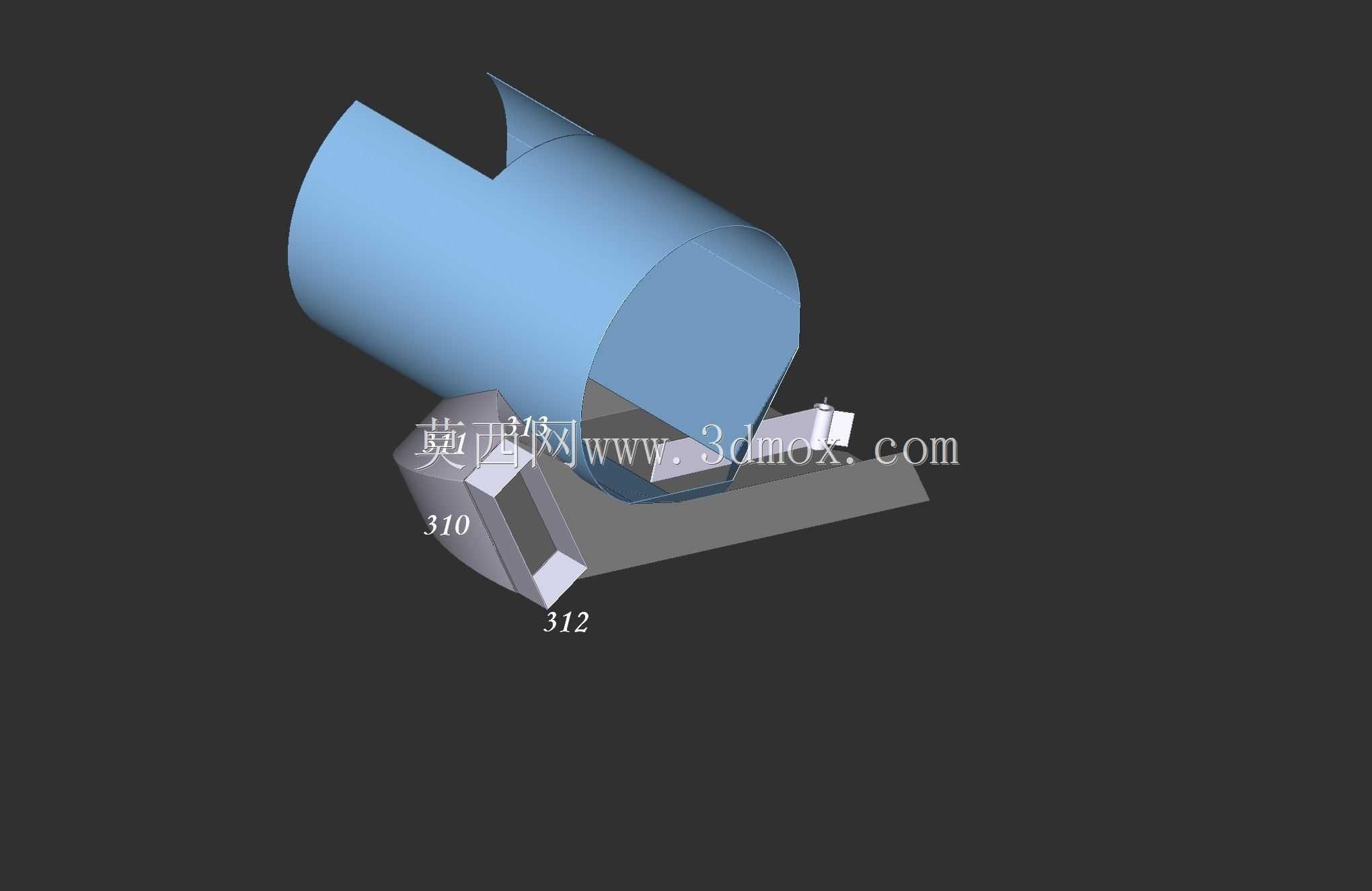

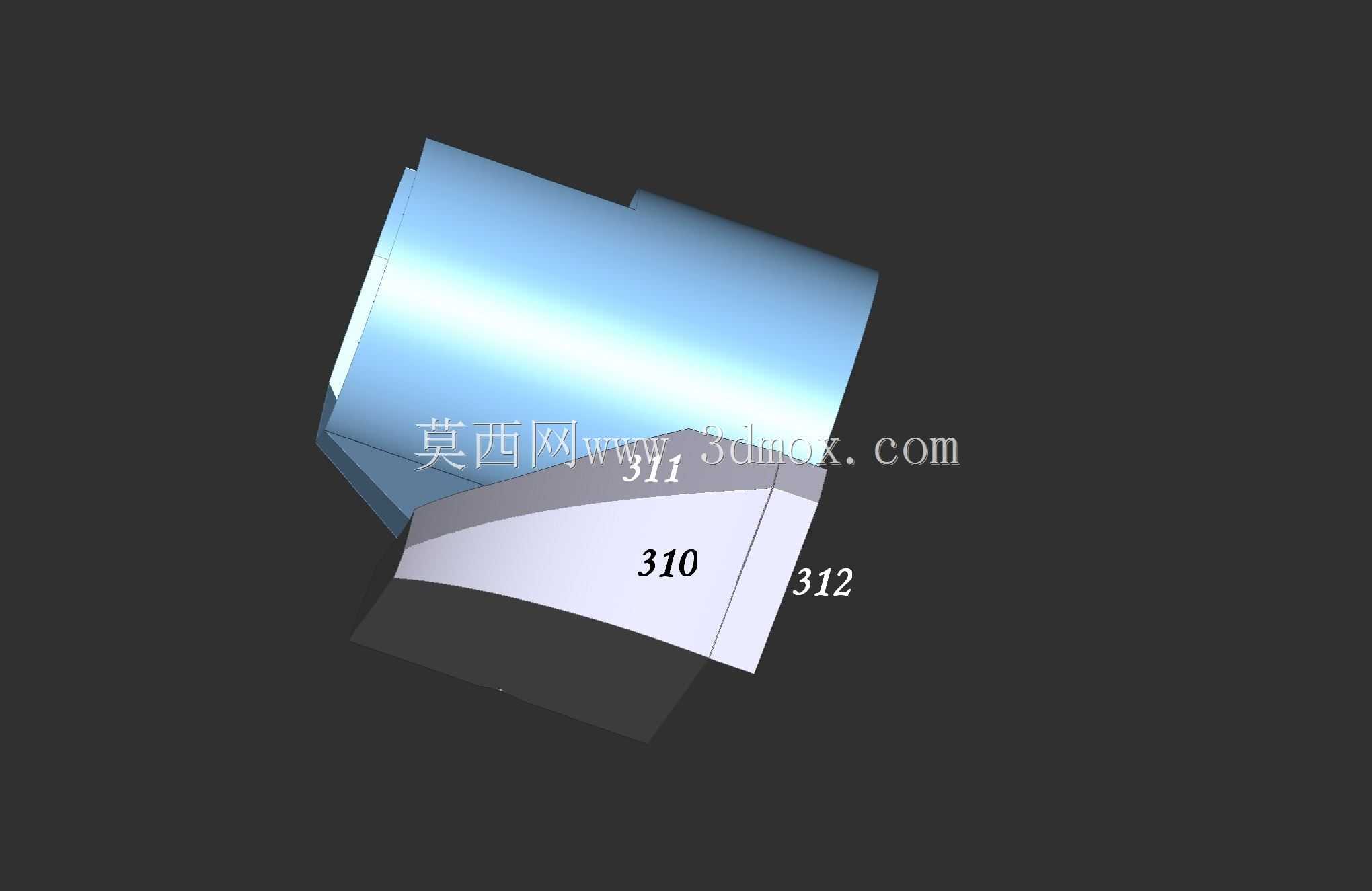

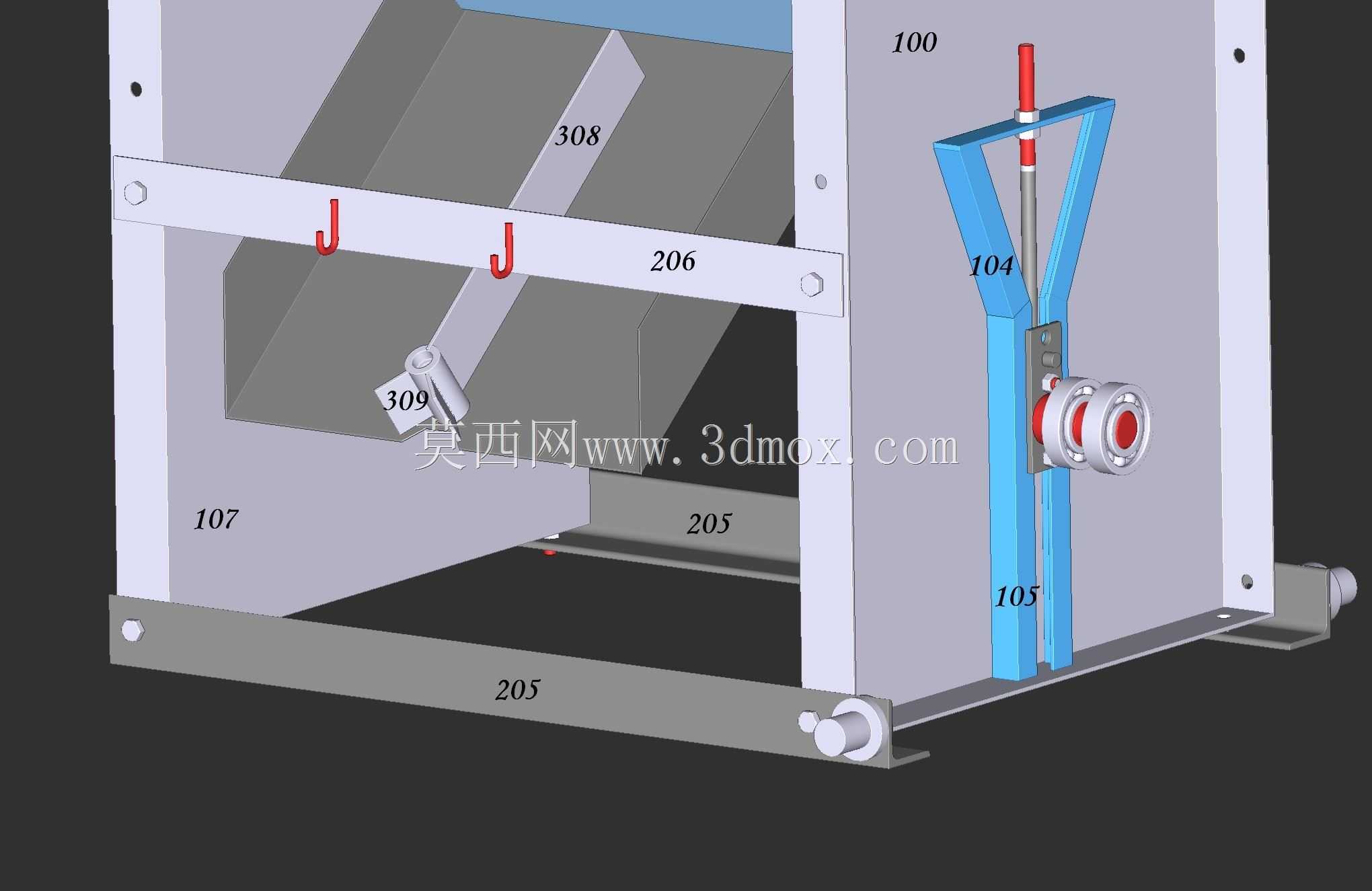

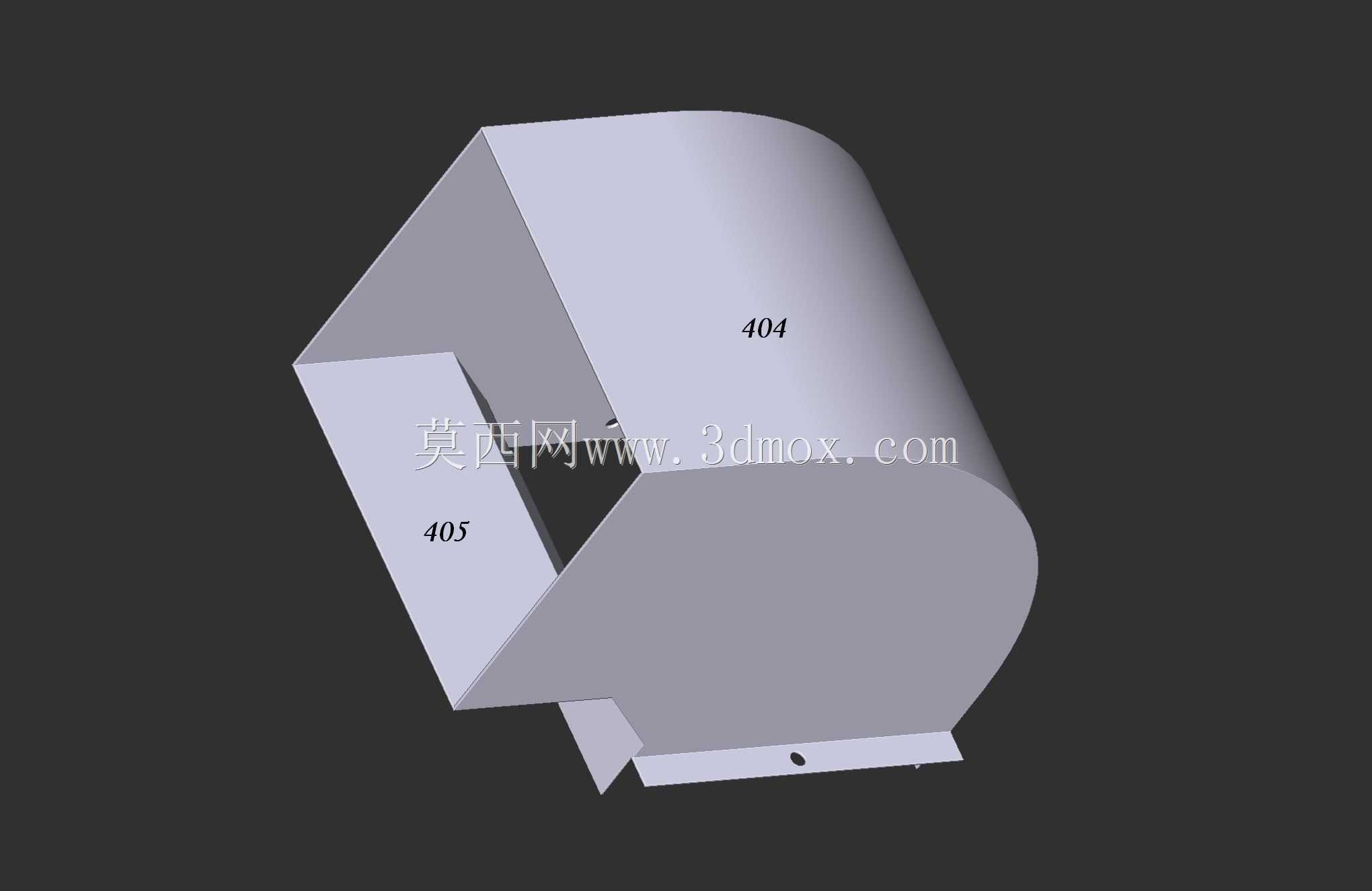

　　设备的动力输入侧布置在机架左侧，带轮外侧加装了全封闭的安全防护罩，防护罩上预留了散热通风孔，既可以避免作业时人员衣物、肢体卷入传动部件，也能保证皮带传动过程中产生的热量及时散出，不会出现皮带过热打滑的问题。机架右侧设置了调节手轮，通过丝杠结构可以调整凹板筛与钉齿辊之间的间隙，针对不同含水率、不同品种的玉米果穗，可以灵活调整间隙大小：如果玉米含水率偏高、果穗直径偏大，就适当调大间隙，避免籽粒被过度挤压破碎；如果玉米完全干透、果穗偏细，就适当缩小间隙，保证脱粒干净无残留，不会出现带籽芯轴排出的问题。下方的出料溜槽采用双出口设计，前侧出口正对设备正前方，籽粒可以直接落入接料袋或者周转筐中，侧方预留的接口可以外接小型吸粮装置，

　　直接将脱好的籽粒输送到后续的清选、装袋环节，不需要额外转接设备。整个设备的结构件全部采用模块化设计，机架上的所有安装板、溜槽、护罩都通过螺栓与主框架连接，易损件比如钉齿、凹板筛都设计成快拆结构，日常维护时不需要整体拆解设备，只需要打开侧方的检修盖板，就可以直接更换磨损的钉齿或者清理堵塞的筛孔，普通农户不需要专业的维修工具就能完成日常保养。设计过程中特意做了整机的重心校核，满负荷作业时整机的重心落在机架底部支撑面的中心位置，即使连续投料作业也不会出现晃动、侧翻的问题，机架底部的支撑脚做了防滑处理，即使在没有固定螺栓的临时作业场地，也能保证设备运行平稳，不会因为振动产生位移。传动部分的皮带张紧结构采用滑槽式设计，调整皮带松紧时只需要松开动力安装座的固定螺栓，沿着滑槽移动动力单元的位置就可以完成张紧，不需要额外加装张紧轮，减少了易损部件的数量，也降低了后期的维护成本。
