立式颗粒粉料混合搅拌设备结构设计

　　在粉体与颗粒加工的各类生产场景中，立式混合设备始终是散料均化工序里的核心配置，这类设备依靠垂直布置的筒体结构，能在有限的厂房占地空间内完成大容积散料的混匀作业，相比卧式混合设备，其占地面积更小，顶部进料、底部出料的物料流向更契合多数连续生产线的竖向布局逻辑，在粮食加工、塑料改性、建材粉料制备、饲料生产等场景中都有广泛应用。

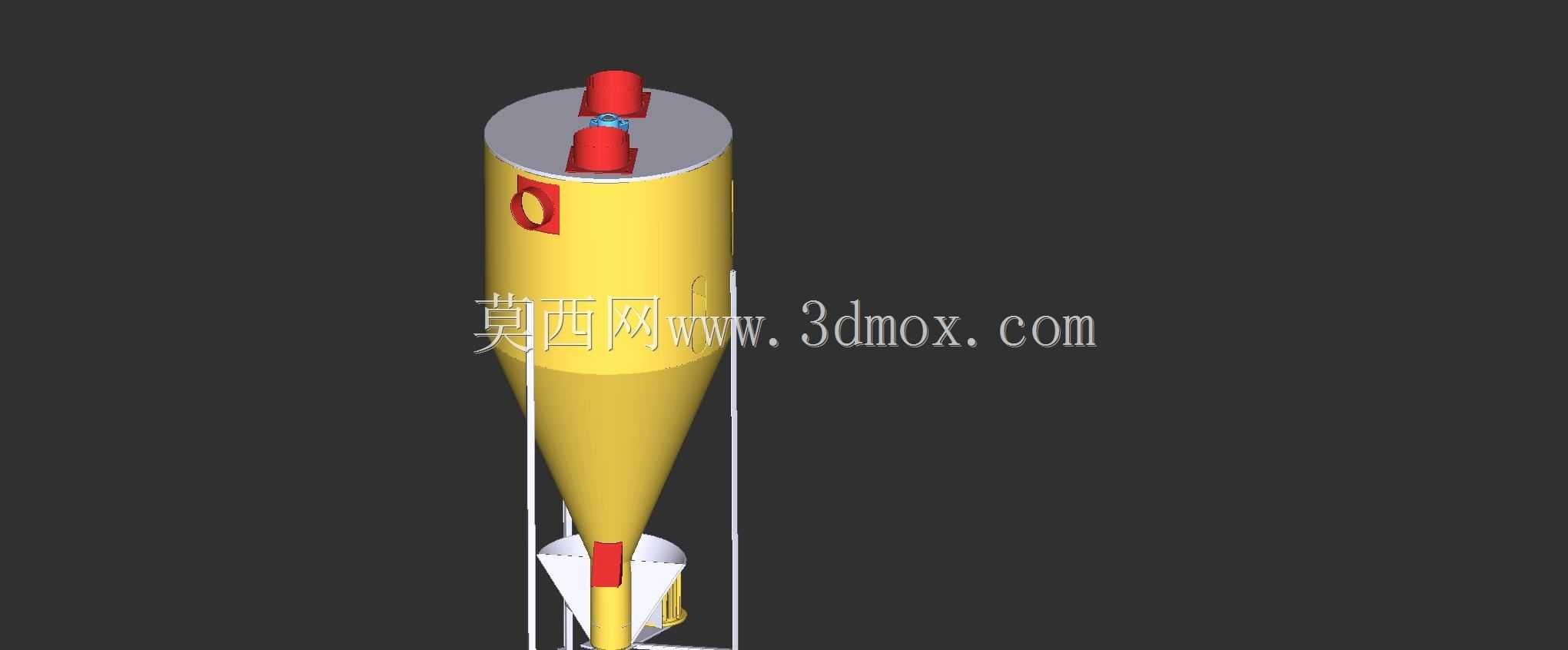

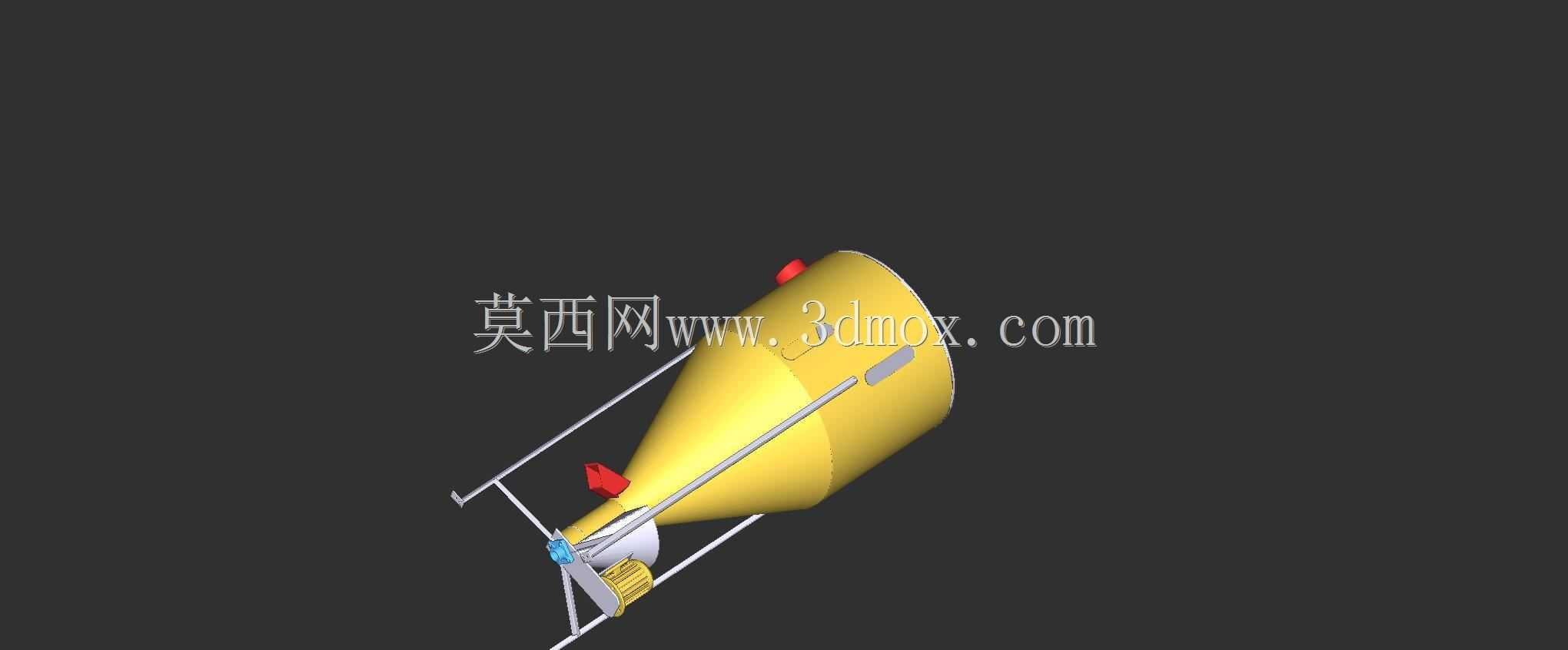

　　这套立式混合结构采用上圆柱下圆锥的经典筒体构型，上部圆柱段为主要的物料混合容腔，足够的直段高度能保证物料在搅拌过程中不会出现溢料问题，下部圆锥段的锥角经过适配设计，既可以保证混合完成后的物料依靠自重顺畅下滑出料，避免粉料在锥壁出现粘附架桥的问题，也能让不同密度的颗粒、粉料在锥段形成自然的回流循环，辅助提升混合均匀度。筒体顶部设置两个独立的进料接口，可分别接入不同组分的颗粒、粉料来料，无需额外设置外置分料结构，两路进料可同步或分时投入，适配不同配方的投料工艺要求；筒体上部侧壁预留的观察口结构，可在设备运行过程中直观查看内部料位高度与物料混合状态，无需开盖即可完成日常运行状态巡检，降低运维过程的操作风险。

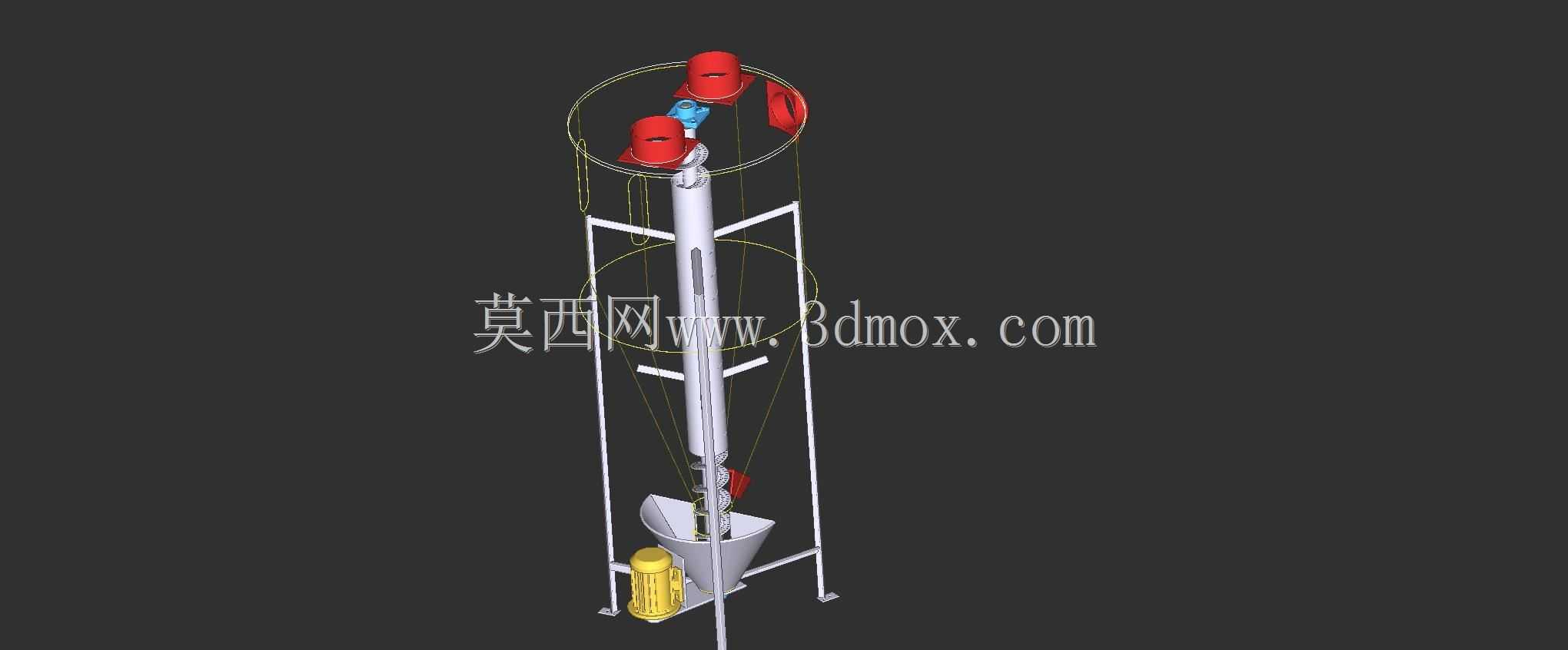

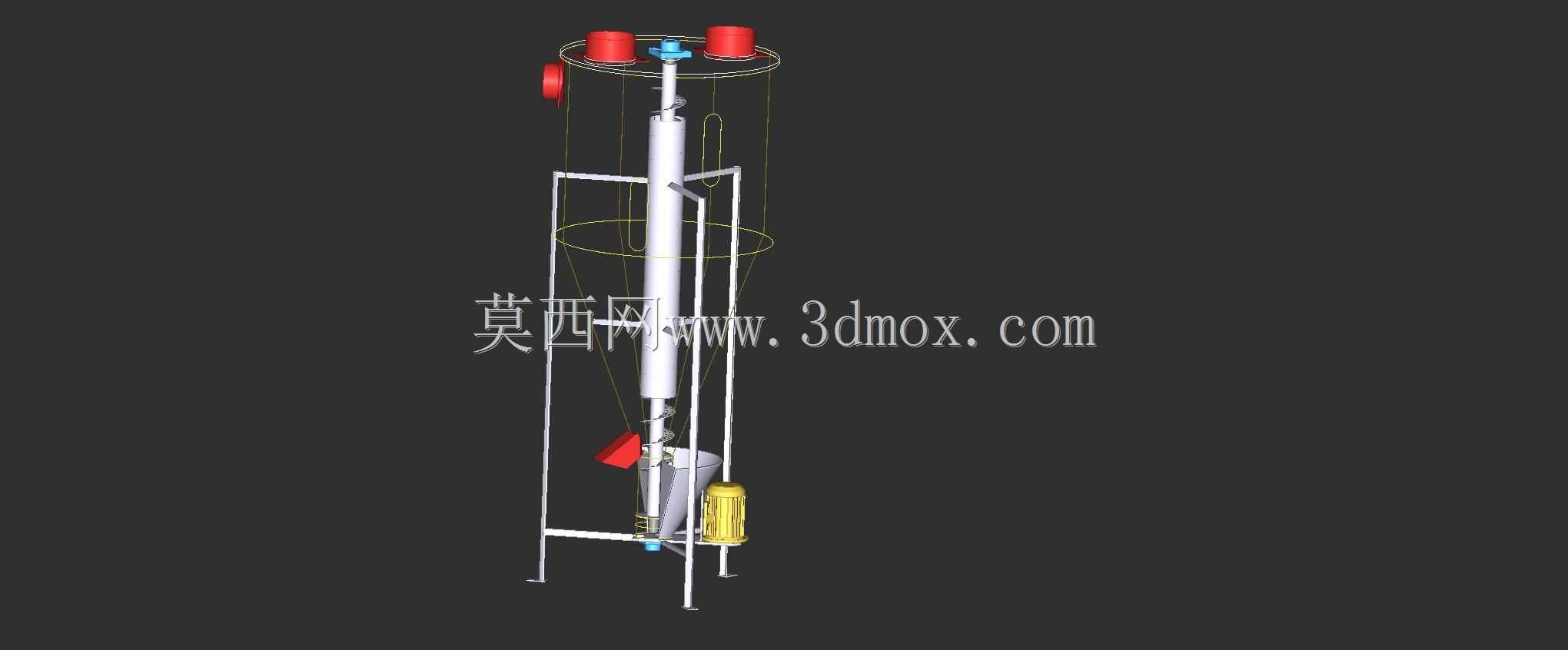

　　筒体内部的搅拌结构沿垂直中轴线布置，搅拌组件延伸至锥段下部，能覆盖筒体内所有物料容腔，不存在搅拌死角，可保证容腔内的颗粒、粉状物料得到充分的混匀作用，避免出现底部物料沉积、分层的问题。搅拌过程中，物料在搅拌组件的带动下形成周向转动与轴向上下循环的复合运动，不同粒径、不同密度的物料组分在运动过程中互相穿插、掺混，最终实现组分均匀的混合效果，针对流动性较好的颗粒物料与有一定粘附性的粉状物料都能适配，不会出现局部物料结块、混合不均的问题。

　　设备底部设置独立的出料接口，接口位置与锥段最低点对齐，混合完成后的物料可在自重作用下完全排出，筒体内无残料积存，既可以避免不同批次物料混料造成的配方污染，也能减少设备清理的工作量。整套结构的安装边界以筒体垂直中轴线为对称中心，上部进料接口、下部出料接口均沿中轴线对称布置，安装时只需保证设备整体垂直度满足要求，即可对接上下游的进料、出料管线，无需额外做复杂的偏心调整；设备的支撑结构可依托筒体锥段与圆柱段的连接位置设置支撑耳座，直接安装在生产车间的钢构平台或者混凝土基础上，支撑点受力均匀，运行过程中搅拌产生的动载荷可通过支撑结构均匀传递到基础，不会出现设备晃动、偏移的问题。

　　从结构设计的细节来看，筒体的壁厚选择可根据实际处理物料的磨琢性调整，针对磨琢性较强的矿粉、砂石类颗粒物料，可在筒体内壁加装耐磨衬板，延长筒体的使用寿命；针对有一定腐蚀性的化工粉料，可选用对应的耐腐蚀材质制作筒体与搅拌组件，适配不同行业的物料处理需求。顶部的进料接口可根据实际工艺需求，对接螺旋输送机、真空上料机或者人工投料站等不同的进料设备，出料接口可对接旋转卸料阀、螺旋输送机等下游出料设备，能灵活嵌入不同产能的连续生产线或者批次式生产工段。

　　在实际选型应用中，可根据生产线的单次混合批次产能调整筒体的直径与高度参数，在保证混合效果的前提下适配不同的产能需求，整套结构没有复杂的外置传动附件，日常维护仅需定期检查顶部搅拌驱动组件的运行状态、检查筒体内壁与搅拌组件的磨损情况即可，运维难度较低，适合各类散料加工场景的长期稳定运行。
