压缩空气管路精密调压过滤装置结构设计

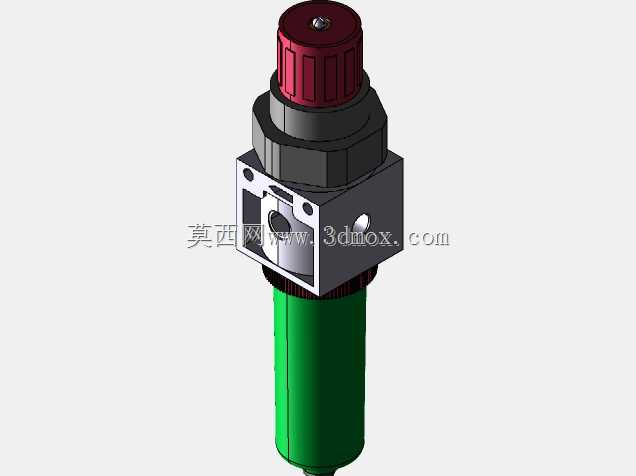

　　在气动控制系统的实际部署场景中，气源输出的压缩空气往往携带冷凝水、金属锈屑、密封残胶、粉尘颗粒等各类杂质，若未经过有效处理直接接入下游气动阀、气缸、气动仪表等精密元件，会造成密封面磨损、节流孔堵塞、运动副卡滞等故障，大幅缩短气动元件的服役寿命，甚至引发整条气路控制逻辑失效。这款过滤调压装置的核心作用，就是在压缩空气进入下游用气设备前完成杂质拦截与压力稳定输出，从源头保障气动系统的运行可靠性。从结构设计逻辑来看，装置采用直通式管路连接布局，主体阀块采用方形机加工结构，预留了标准的内螺纹接口，可直接对接常用规格的气动软管与硬管，无需额外定制转接接头，安装时可根据管路走向选择水平或垂直固定，

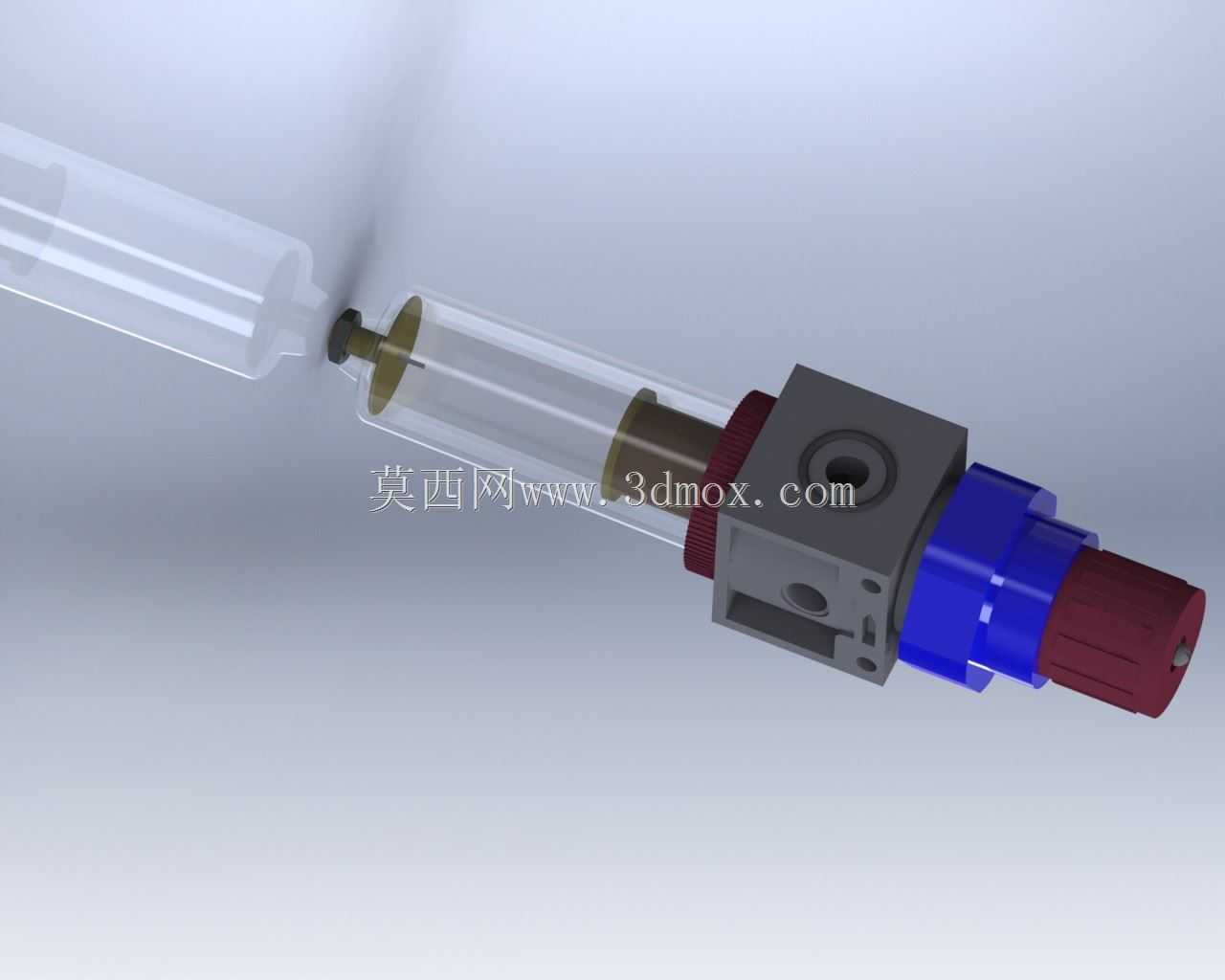

　　阀块侧面预留的安装孔位适配常规的气动元件安装支架，能直接固定在设备侧板、型材机架上，不会额外占用过多安装空间。装置的过滤段采用透明可视化筒体设计，日常巡检时可直接观察内部滤芯的污染程度与积水积污情况，无需拆解即可判断是否需要维护，筒体两端采用径向密封结构，配合端部的锁紧结构，在0.1-1.0MPa的常规气动系统工作压力下不会出现泄漏，拆解更换滤芯时仅需旋开端部锁紧环即可完成操作，无需将整个阀体从管路上拆下，大幅降低现场维护的工作量。调压段集成在阀块的输出侧，通过端部的调节旋钮可连续调整输出气压，调压结构内部采用平衡式阀芯设计，当上游输入压力出现波动时，阀芯会自动调整开度，将输出压力稳定在设定值的±5%误差范围内，

　　避免因气源压力波动导致下游气缸出力不稳、气动仪表测量失准的问题。过滤精度设定为32微米，这个参数是结合常规工业气动系统的实际需求确定的：普通气动气缸、电磁阀对气源颗粒度的要求普遍在40微米以内，32微米的过滤精度既可以有效拦截绝大多数会造成元件卡滞磨损的固体杂质，又不会因为过滤精度过高造成滤芯过快堵塞、气路过流阻力过大的问题，平衡了过滤效果与滤芯使用寿命。在流道设计上，装置内部采用了旋风导流结构，压缩空气进入过滤腔后会沿筒壁形成旋流，在离心力作用下，密度较大的液态水滴、油滴会被甩到筒壁上汇集到筒体底部，不会直接冲击滤芯造成滤芯局部过早堵塞，气体经过旋流分离后再穿过滤芯完成精细过滤，最后进入调压腔完成压力调整后输出，

　　整个流道没有突兀的截面突变，过流阻力控制在0.02MPa以内，不会造成明显的气源压力损失。装置的整体外形尺寸适配常规气动系统的安装空间，阀体主体的外接接口间距符合通用气动元件的安装尺寸规范，可直接替换同规格的老式过滤调压产品，无需调整原有管路的布局。在材料选型上，透明筒体采用高强度工程塑料制作，可承受常规工况下的压力冲击与轻微磕碰，不会像玻璃材质那样容易碎裂；阀块采用铝合金硬质阳极氧化处理，重量轻且具备良好的抗腐蚀能力，可适应有一定湿度的工业车间环境；密封件采用耐油丁腈橡胶材质，可兼容压缩空气中携带的少量润滑油雾，长期使用不会出现密封老化溶胀的问题。在实际应用中，这类过滤调压装置可覆盖绝大多数通用工业气动场景，从自动化生产线的气源处理单元、小型气动工具的前端供气保护，到实验台气动回路的气源净化，都能稳定发挥作用，设计时充分考虑了现场使用的维护便利性与工况适配性，没有冗余的复杂结构，所有结构设计都围绕过滤效果、调压稳定性、安装维护便捷性三个核心需求展开，避免了过度设计带来的成本上升与故障点增加。
