内燃机活塞连杆组运动结构三维建模

　　在往复式动力机械的核心传动链路里，活塞连杆组是把燃烧工质的膨胀压力转化为曲轴旋转扭矩的核心执行部件，这套结构的设计合理性直接决定了动力单元的输出效率、运行寿命与NVH表现。从实际工程应用场景来看，这类结构广泛适配小排量通用汽油机、小型航模动力、教学演示台架以及部分微型压缩设备的动力端，不同场景下的结构细节会有针对性调整，但核心的运动逻辑与受力传递路径保持一致。

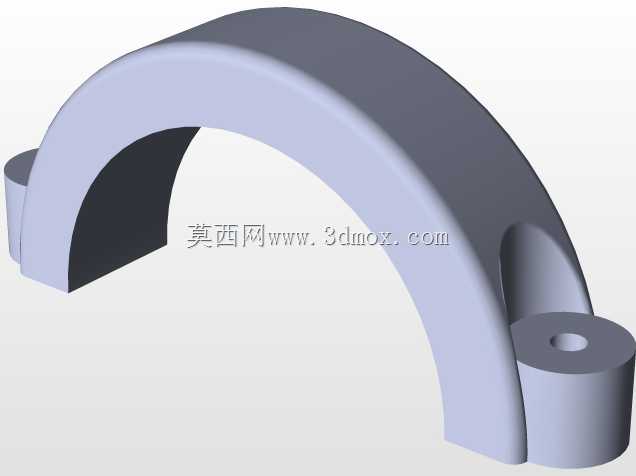

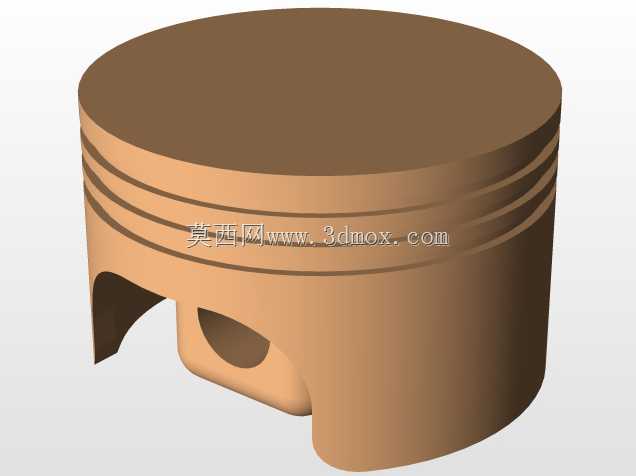

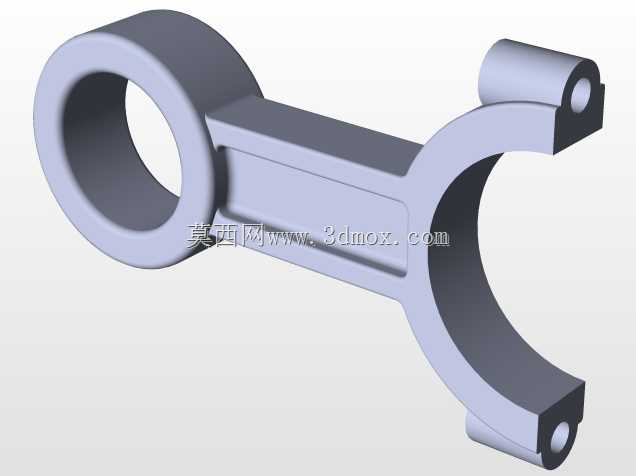

　　从功能特性层面拆解，这套活塞组件首先要承担燃烧室的密封职能，活塞头部的多道环槽结构分别对应气环与油环的安装位，气环负责阻隔燃烧室内的高压燃气窜入曲轴箱，油环则在往复行程中刮除气缸壁面多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。活塞销孔采用浮动式设计匹配活塞销，既保证活塞与连杆小头的铰接转动灵活性，又能在工作温度升高后通过合理的配合间隙控制，避免销座出现热变形卡滞。连杆部分采用工字型截面结构，在保证纵向抗压、抗弯曲刚度的前提下尽可能降低往复运动质量，减少高转速工况下的惯性力冲击，连杆大头采用分体式设计，通过螺栓紧固包覆曲轴曲柄销，保证传动连接的可靠性。

　　设计思路上，这套结构优先平衡了轻量化与结构强度的矛盾：活塞本体采用等强度轮廓设计，顶部厚度根据燃气压力的分布梯度做差异化处理，销座部位设置加强筋衔接活塞裙部，分散活塞销传递的局部压应力；裙部设计为微椭圆型面，冷态下与气缸壁保留合理配合间隙，热态下裙部膨胀后能形成均匀的面接触，避免局部偏磨造成拉缸故障。连杆的大小头过渡区域采用大圆弧平滑过渡，消除应力集中点，避免交变载荷作用下出现疲劳断裂。在运动逻辑的实现上，建模过程中严格对齐曲柄连杆机构的运动学参数，活塞的往复行程与连杆长度、曲柄回转半径的比值控制在通用动力机械的合理区间内，既保证运动过程中活塞对气缸壁的侧压力处于合理范围，降低摩擦损耗，又能避免连杆摆角过大造成的运动卡滞。

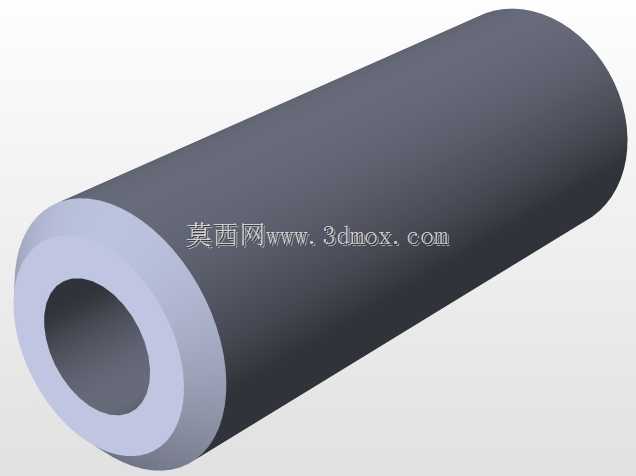

　　从安装边界与尺寸配合来看，活塞的外径尺寸与对应气缸内径保持基孔制配合公差，头部环槽的宽度、深度尺寸适配标准规格的活塞环，安装时环口需要按规定角度错开，避免漏气通路形成。活塞销的外径同时匹配活塞销孔与连杆小头衬套的内径，轴向通过卡簧限位，防止工作过程中活塞销窜出刮伤气缸壁。连杆大头的内孔尺寸适配对应规格的曲轴曲柄销，轴瓦安装后需要保证合理的径向间隙，满足润滑油膜形成的条件，安装时连杆螺栓需要按规定扭矩与顺序紧固，避免连杆盖结合面出现缝隙造成传动失效。

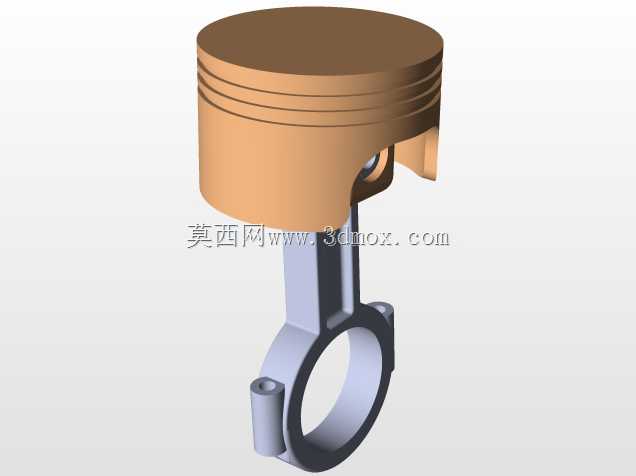

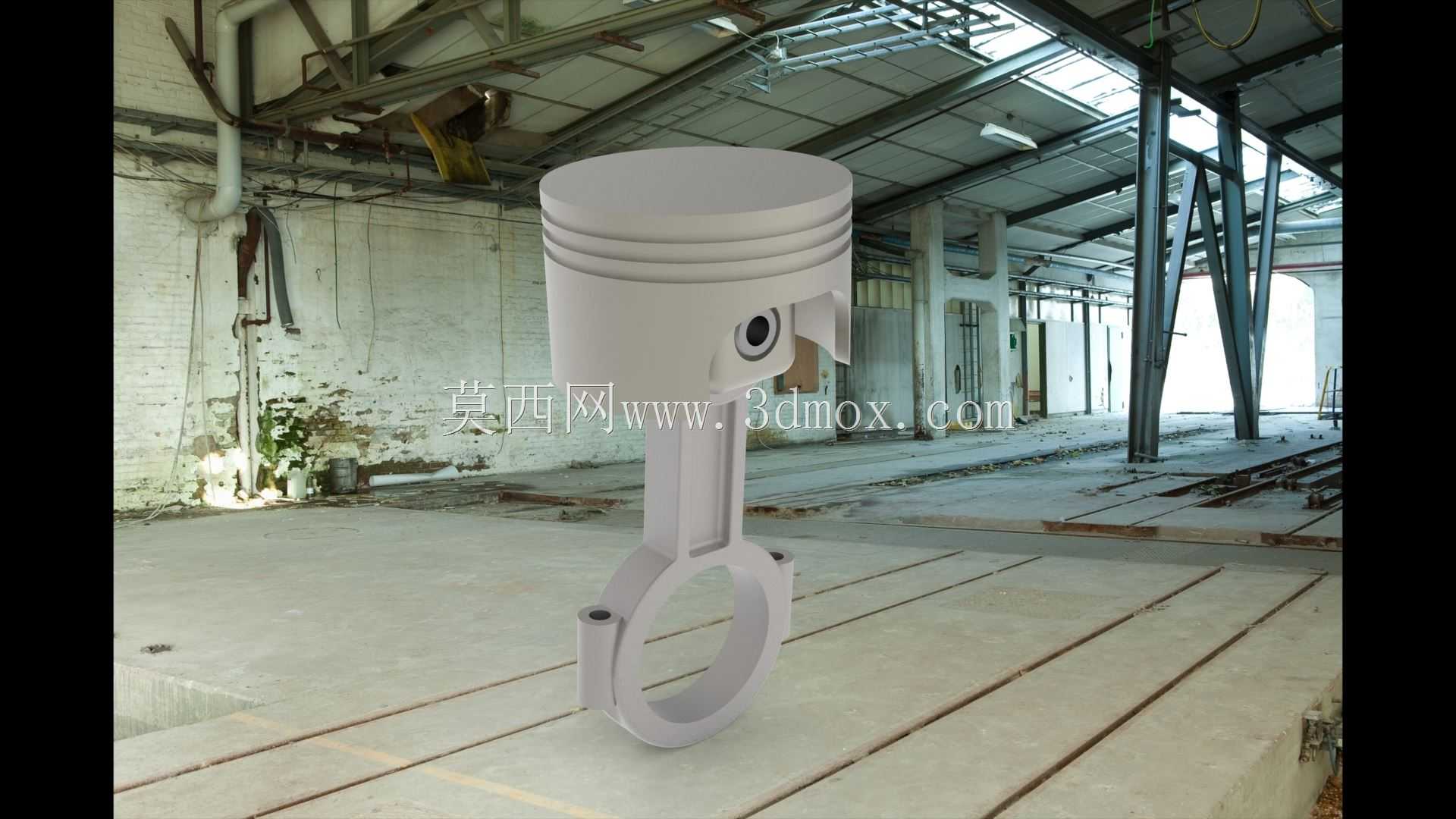

　　实际工程应用中，这类结构的建模需要重点关注运动干涉检查：在活塞运行到上止点、下止点以及最大摆角位置时，需要逐一验证活塞头部与气门、燃烧室壁面的间隙，连杆与气缸体下部、曲轴平衡块的间隙，避免实际装配后出现运动碰撞。同时要考虑不同工况下的热膨胀补偿，活塞各部位的尺寸公差需要根据材料的热膨胀系数做针对性修正，比如铝合金活塞的头部直径略小于裙部直径，就是为了补偿头部工作温度更高带来的更大膨胀量，保证全工况下活塞与气缸壁的间隙处于合理范围。这套结构的三维建模完整还原了实际部件的装配关系与运动逻辑，可用于动力结构教学演示、新机型方案设计阶段的运动仿真验证，也能作为小型动力设备改装设计的参考基础，帮助设计人员快速完成核心传动部件的方案迭代，减少前期设计阶段的重复建模工作量。
