单片式摩擦离合器传动结构三维设计

　　在常规中小扭矩动力传动场景中，单片式离合器是应用覆盖极广的动力通断执行部件，从通用工业输送设备的动力端离合控制，到小型工程机械、农用作业机具的动力切换单元，再到部分试验台架的动力接驳结构，都能见到这类结构的身影。它的核心作用是在动力输入轴持续运转的状态下，实现输出端动力的平稳接合与彻底切断，满足设备空载启动、运行中换挡、过载保护等实际工况需求，相比多片式离合器结构，单片式结构摩擦副数量少，转动惯量控制更优，分离状态下拖曳扭矩极低，散热条件更好，在中小扭矩、不频繁半联动的工况下可靠性表现十分突出。

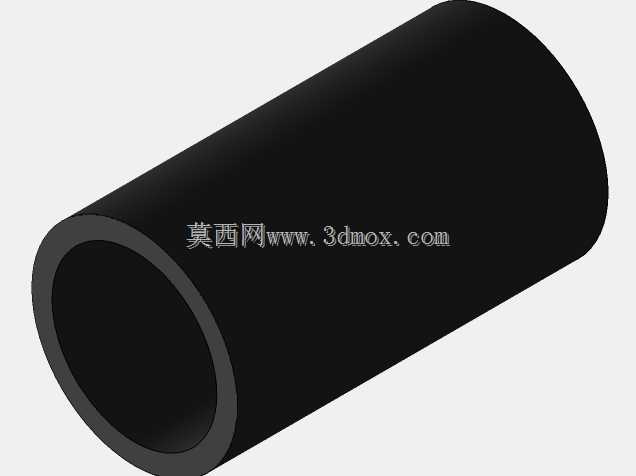

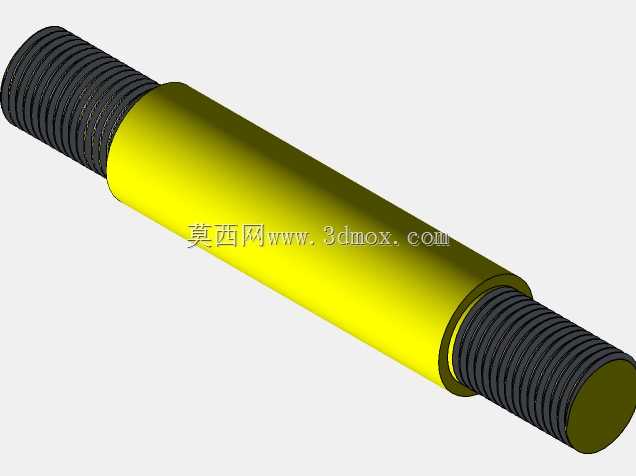

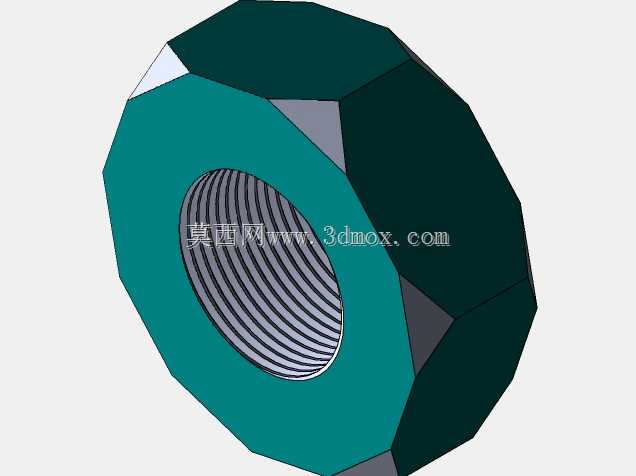

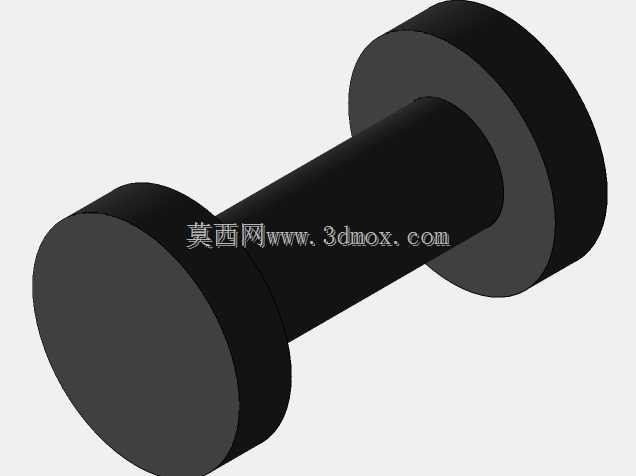

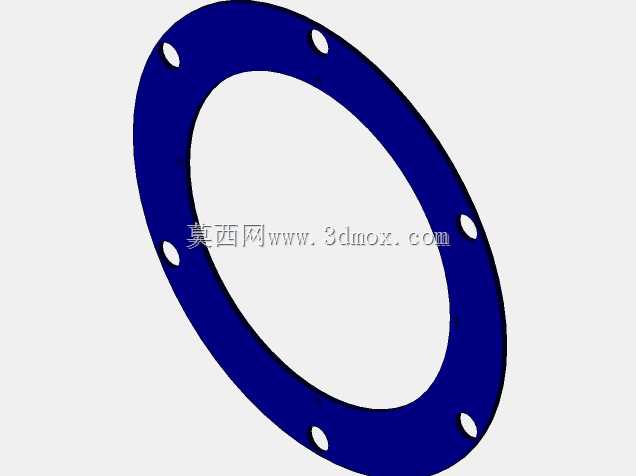

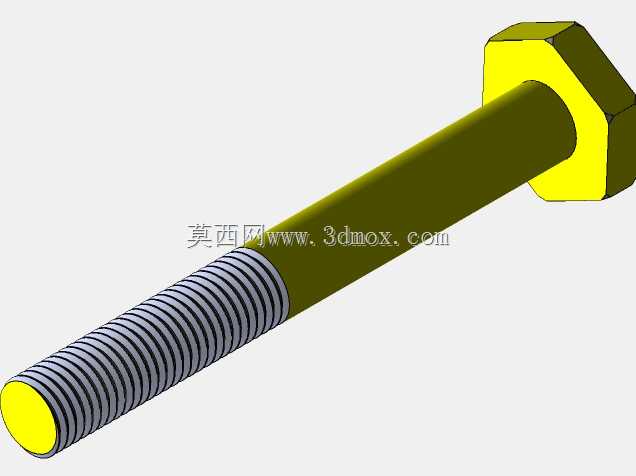

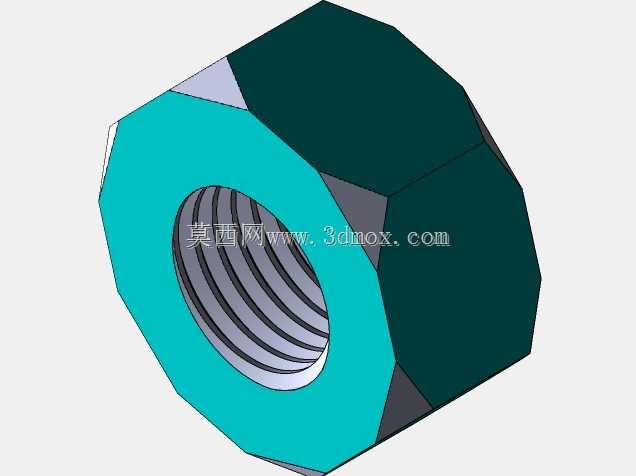

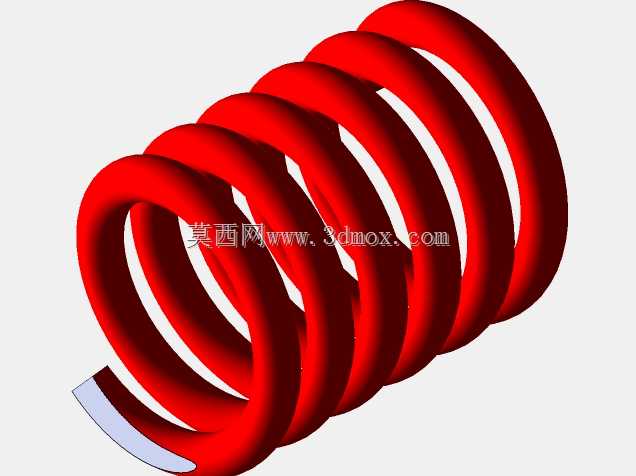

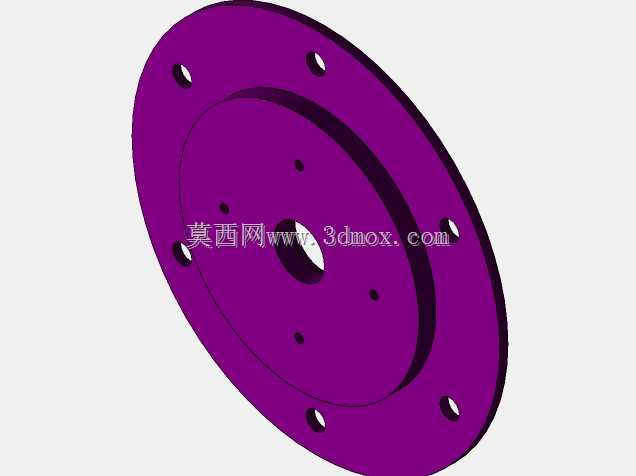

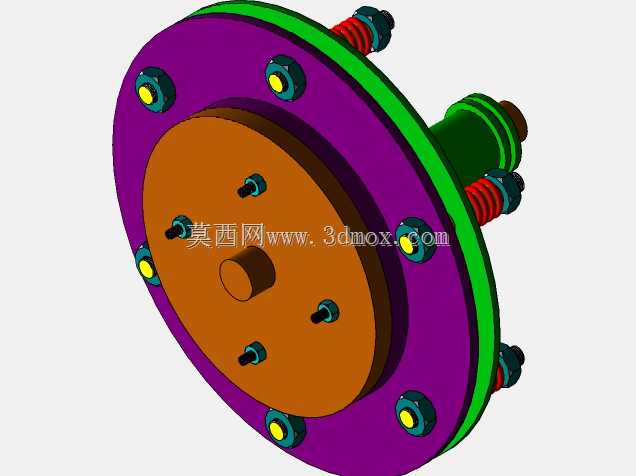

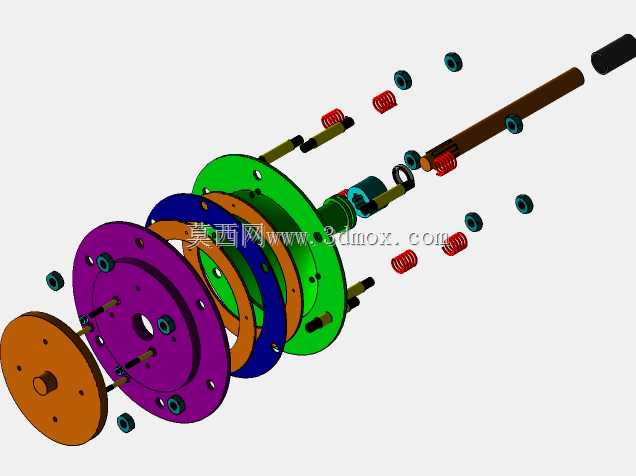

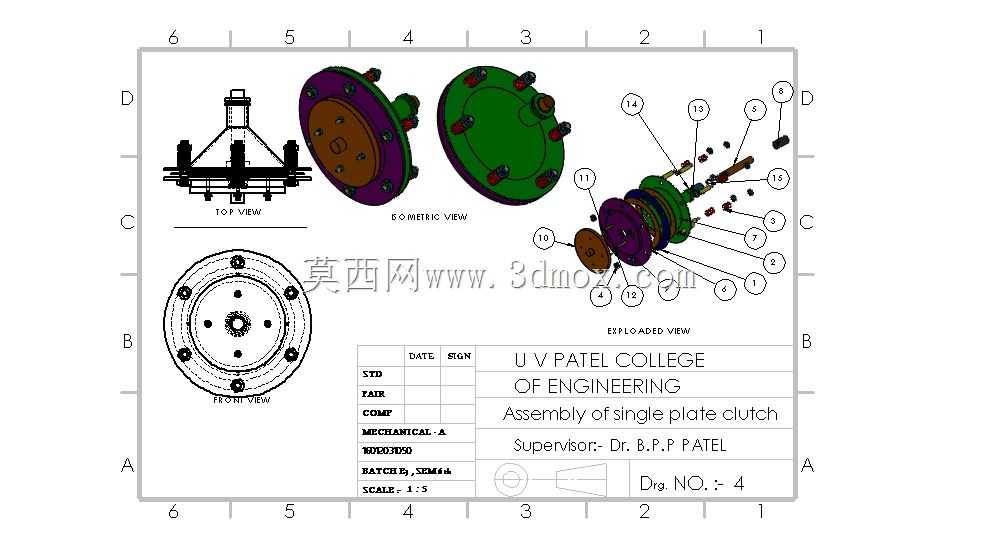

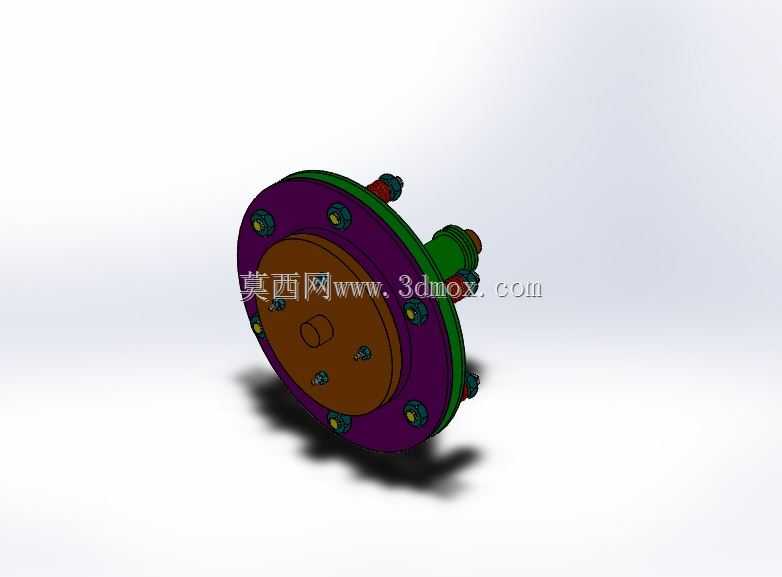

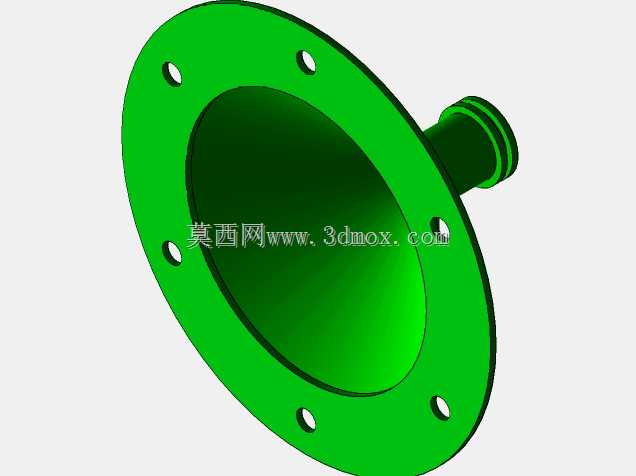

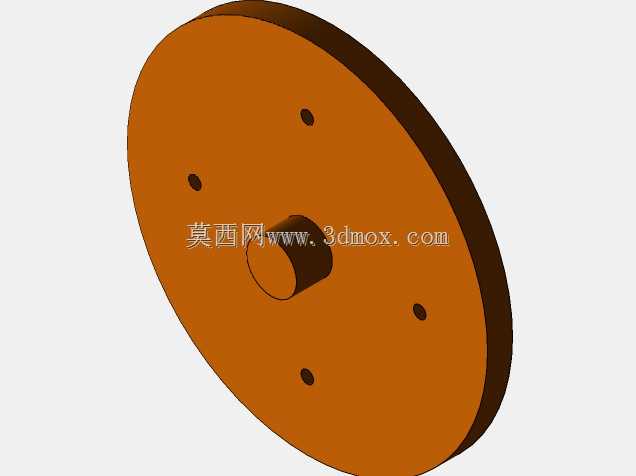

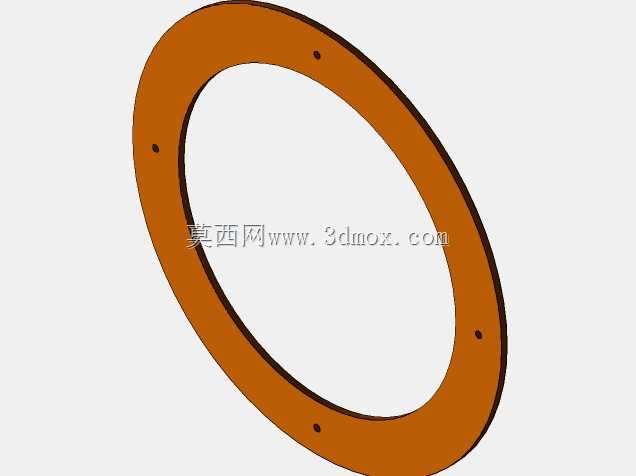

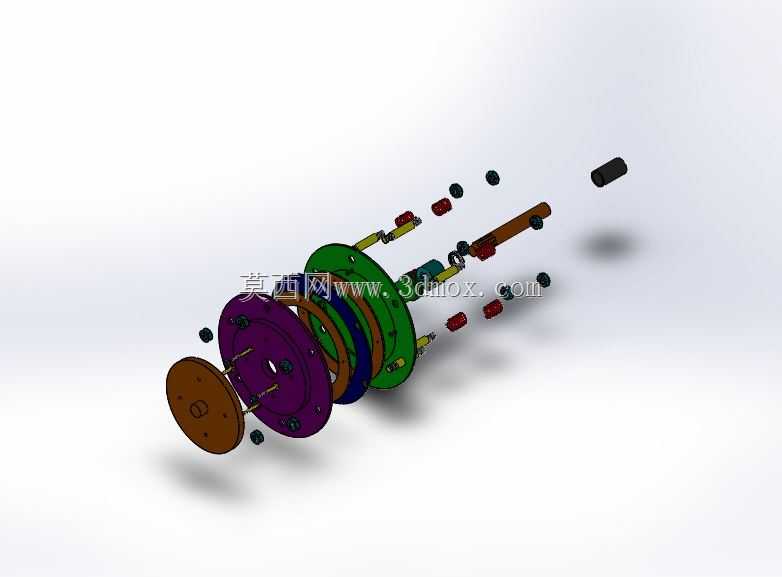

　　这套结构的设计围绕摩擦传动的核心原理展开，主动侧与从动侧的动力传递完全依靠摩擦片接触面的正压力产生的摩擦力矩实现，设计阶段首先需要匹配目标工况的额定传递扭矩，通过摩擦面的有效接触半径、摩擦材料的摩擦系数、压紧弹簧的预紧力三个核心参数的匹配计算，确保额定工况下摩擦面不出现打滑，同时预留1.3-1.5倍的扭矩储备系数，应对短时过载冲击。从爆炸视图的结构排布可以看出，整套组件沿传动轴轴向依次布置，最外侧的从动盘毂通过花键与输出轴连接，可沿轴向小范围滑动，摩擦片铆接在从动盘钢片两侧，采用耐磨耐高温的粉末冶金摩擦材质，保证长期接合状态下的磨损量控制在合理区间。主动侧的压盘、飞轮端盖与输入轴刚性连接，随输入轴同步转动，周向均匀布置的圆柱螺旋压缩弹簧为压盘提供轴向压紧力，将从动盘夹紧在飞轮端面与压盘之间，实现动力的刚性传递。分离动作依靠周向布置的分离杠杆实现，当分离轴承推动分离杠杆内端向飞轮侧移动时，杠杆外端拉动压盘克服弹簧预紧力向后移动，解除对从动盘的夹紧力，主动侧与从动侧之间出现间隙，动力传递彻底切断。

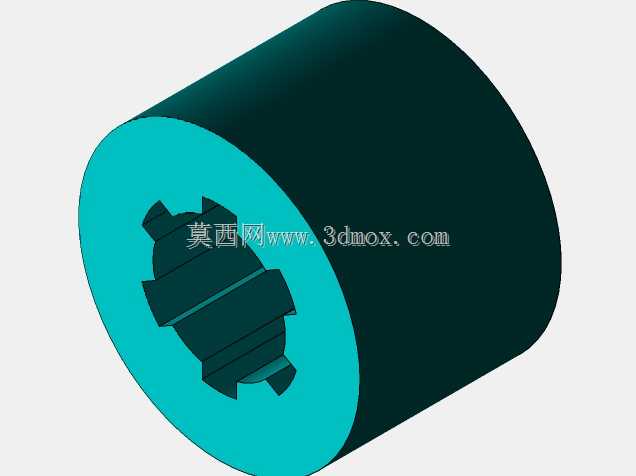

　　安装边界方面，这类单片离合器的轴向尺寸控制紧凑，径向尺寸围绕摩擦片的有效外径设计，通常摩擦片外径根据传递扭矩大小匹配，中小扭矩场景下外径多在120mm-250mm区间，整套组件的轴向总长度根据弹簧行程、分离杠杆的布置空间确定，一般不超过摩擦片外径的0.6倍，安装时需要保证输入轴与输出轴的同轴度公差控制在0.05mm以内，避免接合过程中出现偏磨、抖动问题。从动盘毂的花键采用矩形花键或者渐开线花键连接，花键配合的侧隙控制在0.02mm-0.05mm区间，既保证从动盘可以轴向灵活滑动，又避免转动过程中出现冲击异响。分离杠杆的支点位置经过杠杆比优化，确保分离行程控制在合理范围，通常踏板或者执行机构的工作行程在20mm-30mm即可实现彻底分离，避免分离行程过大导致操作力提升或者机构干涉。

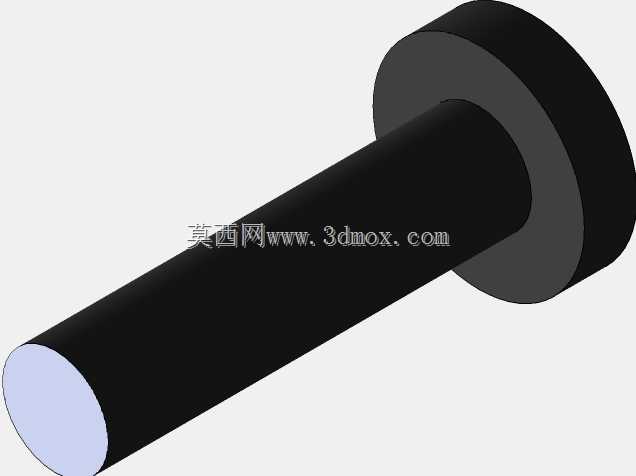

　　结构细节上，周向布置的弹簧刚度经过匹配计算，保证每根弹簧的预紧力偏差不超过5%，避免压盘压紧力不均导致摩擦片偏磨。所有转动部件的动平衡精度按照G6.3等级设计，在3000r/min的最高工作转速下不会出现明显振动。摩擦片表面开设径向散热槽，接合过程中产生的摩擦热可以通过散热槽快速随空气流通散出，避免长时间半联动导致摩擦片过热烧蚀。分离杠杆与压盘接触的位置采用耐磨销轴连接，销轴表面做淬火处理，硬度达到HRC55以上，减少长期分离接合动作带来的磨损。整套结构没有复杂的液压或者电控元件，纯机械结构的可靠性极高，维护时仅需要定期检查摩擦片磨损量、弹簧预紧力变化，当摩擦片磨损量超过极限值时更换摩擦片即可，维护成本远低于多片湿式离合器或者液力耦合结构。在实际选型匹配时，需要注意离合器的额定扭矩要大于动力源的最大输出扭矩，同时最高允许转速要匹配动力端的最高工作转速，避免高速转动下部件离心力过大导致弹簧压紧力变化，出现打滑或者分离不彻底的问题。安装时要注意分离轴承与分离杠杆内端的间隙预留，通常预留2mm-3mm的自由间隙，避免长期接合状态下分离轴承长期受压磨损，同时保证分离动作时轴承推动杠杆移动足够行程，实现彻底分离。
