小型迷你摩托单缸动力装置结构设计

　　这套小型单缸动力装置的结构设计，最初面向迷你摩托、改装自行车这类轻量化代步场景做适配，同时兼顾了3D打印制作教学作业的验证需求，整体结构围绕小排量动力输出的紧凑性做了多轮优化。从实际应用场景来看，这类小排量动力单元除了适配迷你摩托的动力需求，还可以作为小型自制代步车、便携动力工具、教学演示样机的核心动力源，整体输出功率匹配50cc级别的小排量动力区间，能够满足单人轻量化代步的低速扭矩需求，不需要额外搭配复杂的减速机构就能直接输出适配轮端的转速区间。

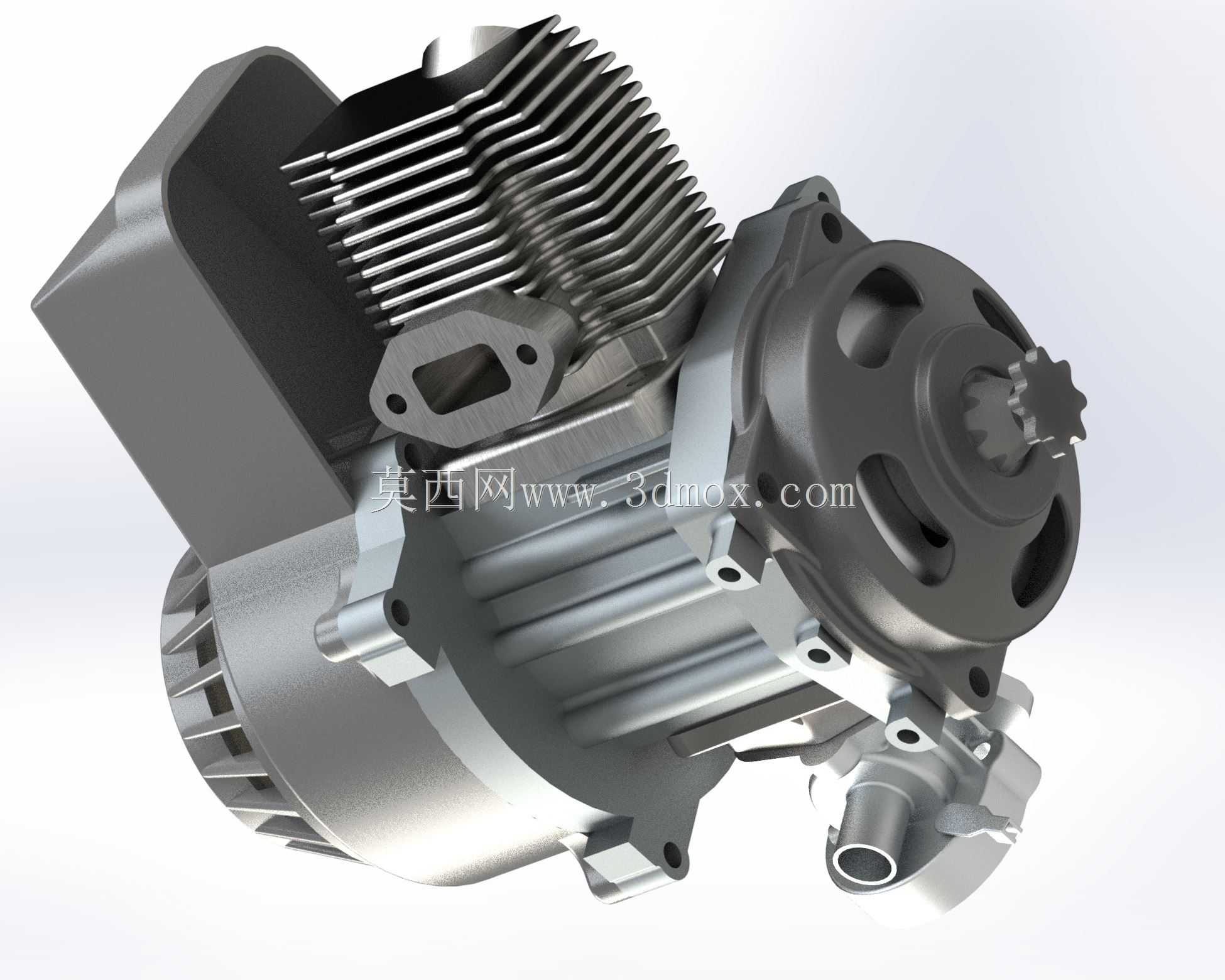

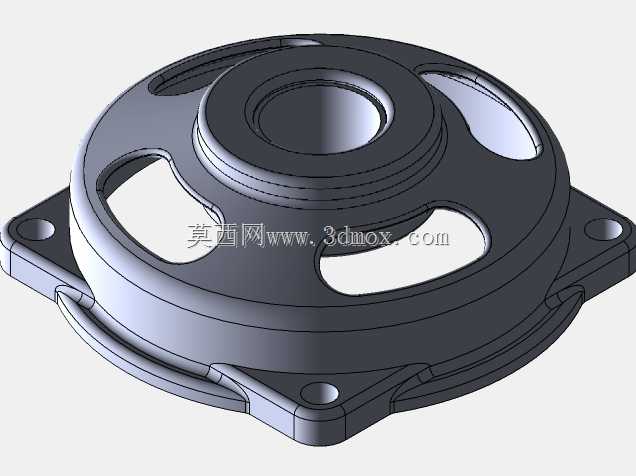

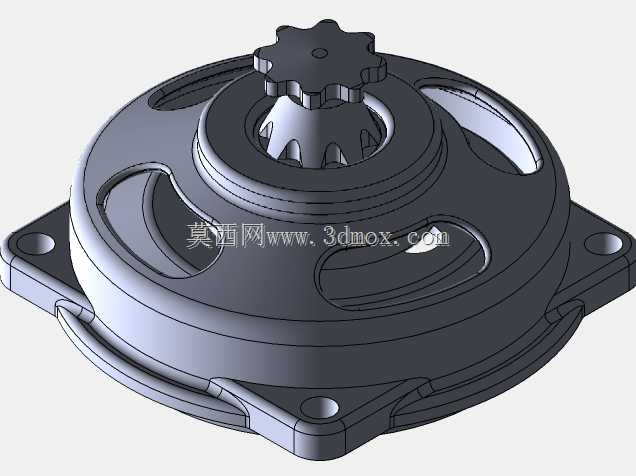

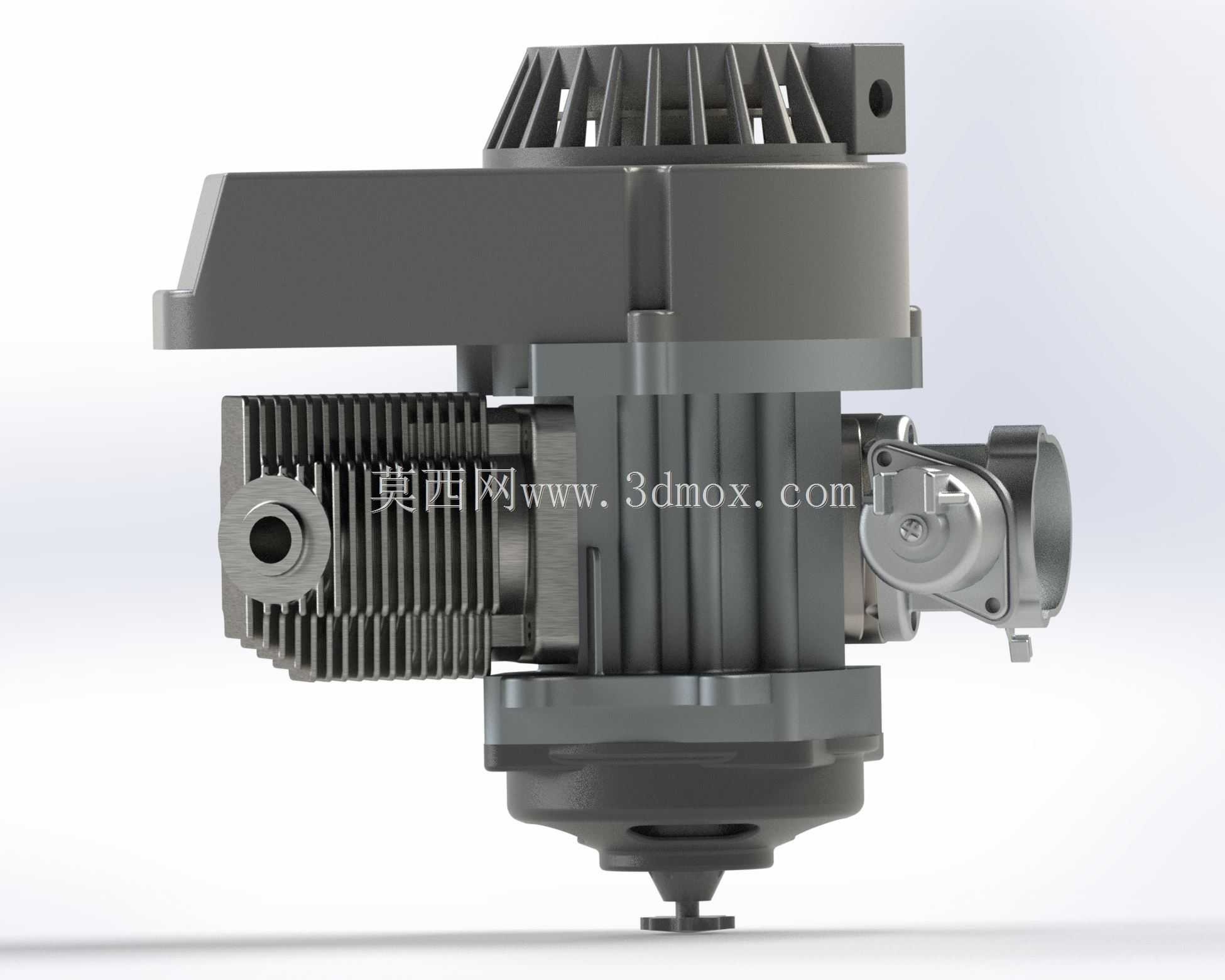

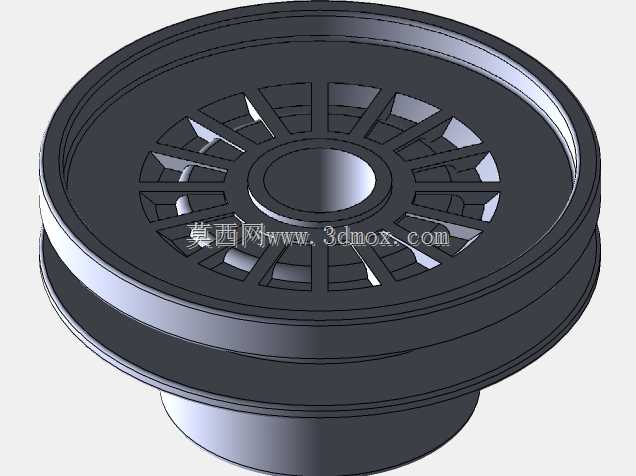

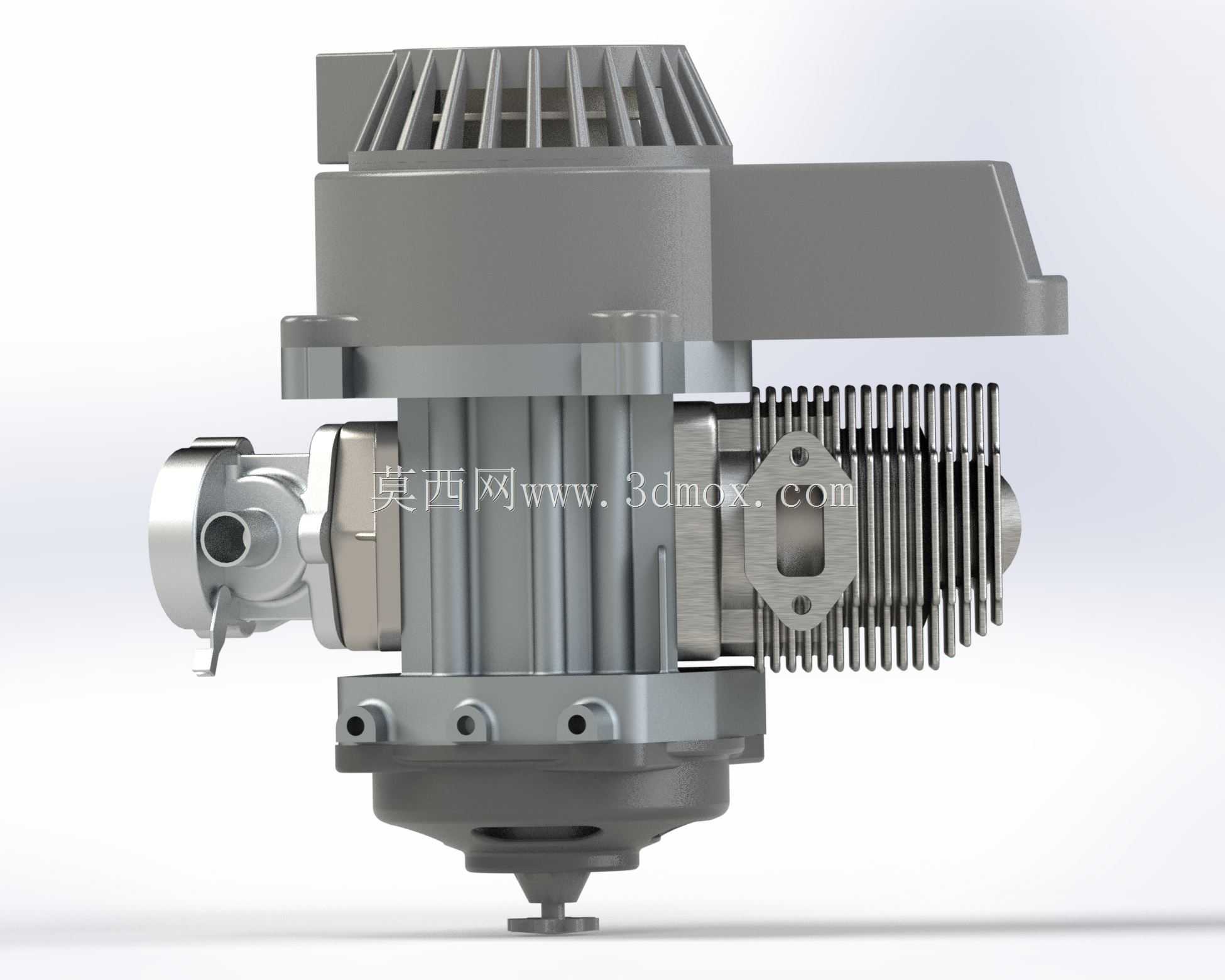

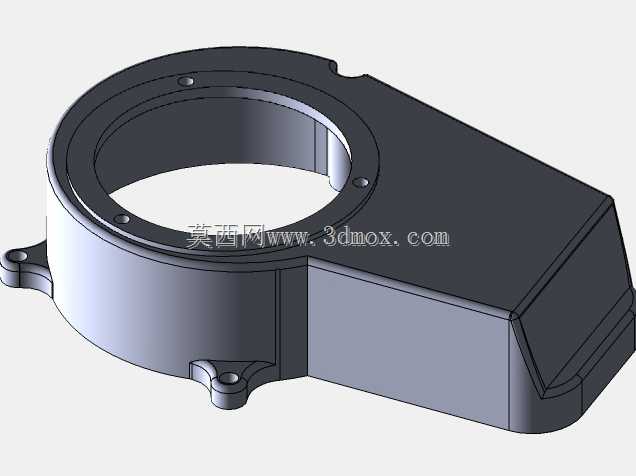

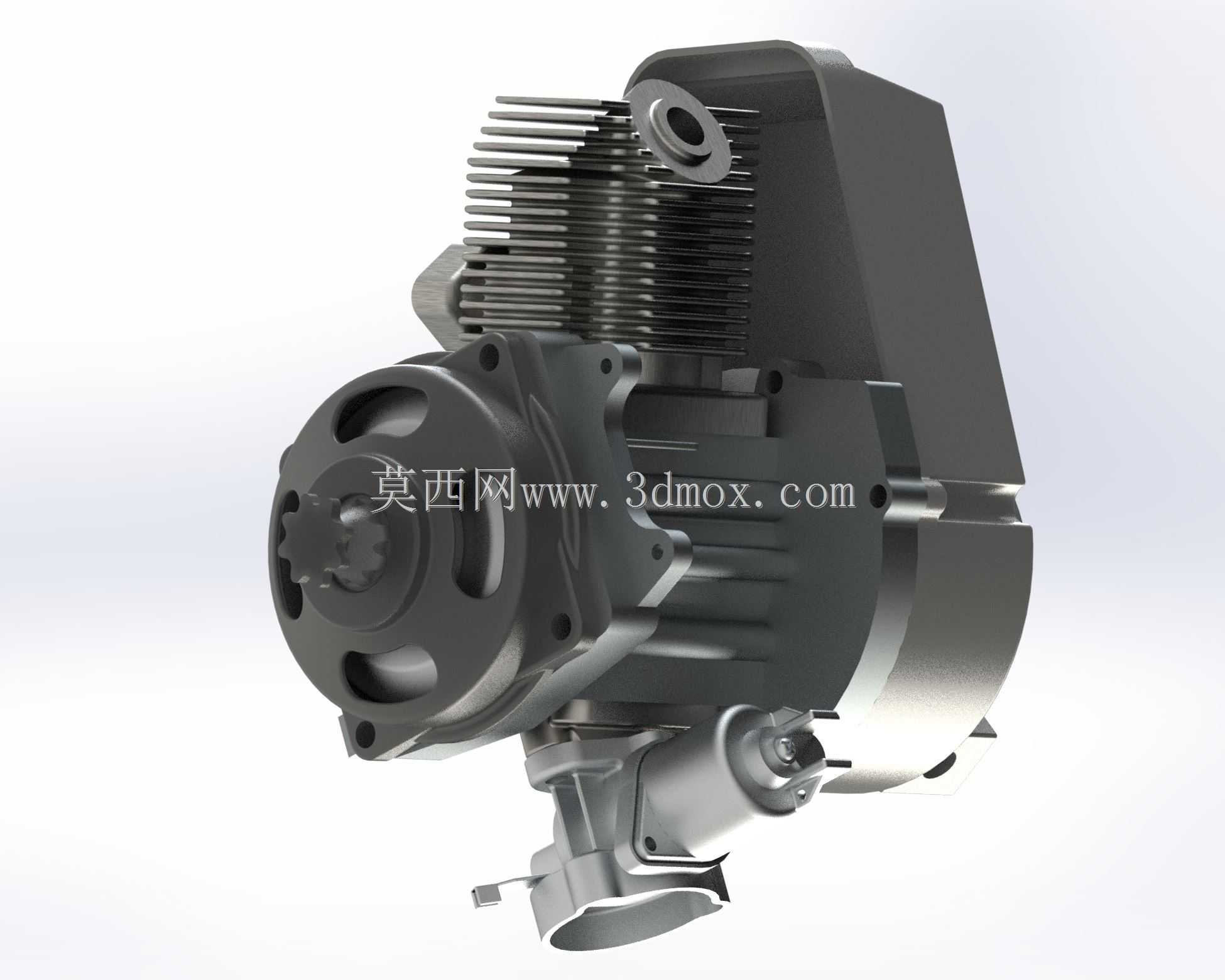

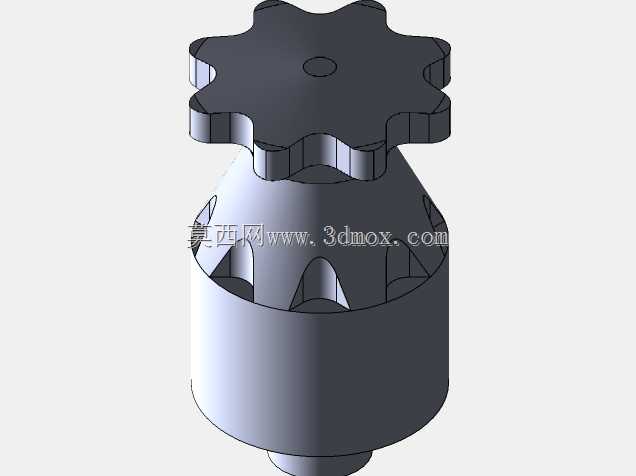

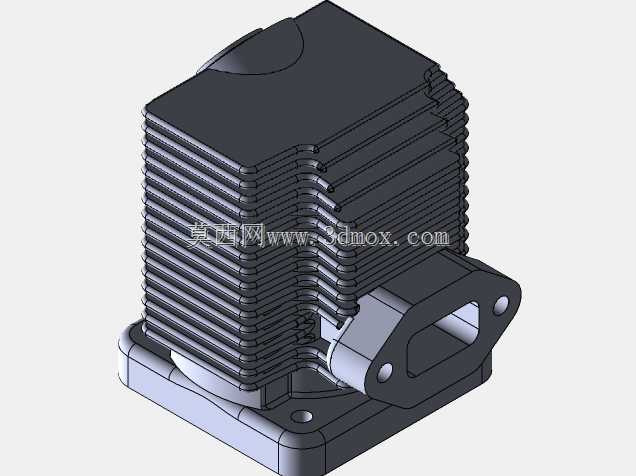

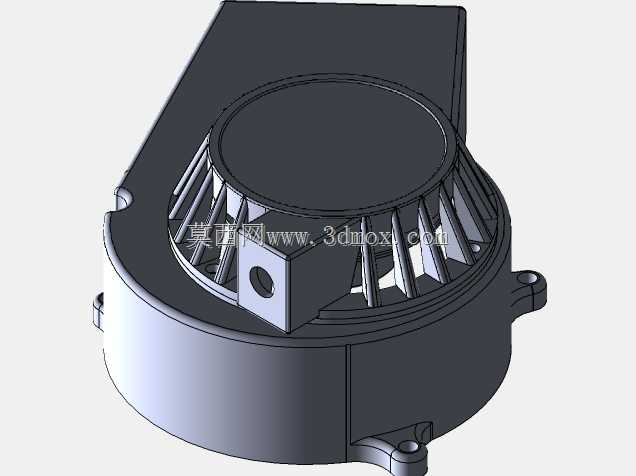

　　从功能特性来看，整套动力总成集成了缸体散热结构、曲柄连杆机构、点火端输出接口、进气安装位、侧置传动端盖多个功能模块，缸体部分采用了密集的横向散热鳍片设计，鳍片的厚度、间距都经过热传导校核，在自然风冷的工况下能够保证持续工作时的缸体温度维持在合理区间，不需要额外加装水冷循环结构，大幅简化了整体结构复杂度，也降低了整机重量。侧置的传动端盖预留了链轮安装的定位孔与输出轴位，能够直接匹配小规格传动链轮，不需要额外做转接法兰设计，安装时只需要对准输出轴的花键位，锁紧端盖固定螺栓就能完成传动端的装配，适配常规的迷你摩托链条传动规格。

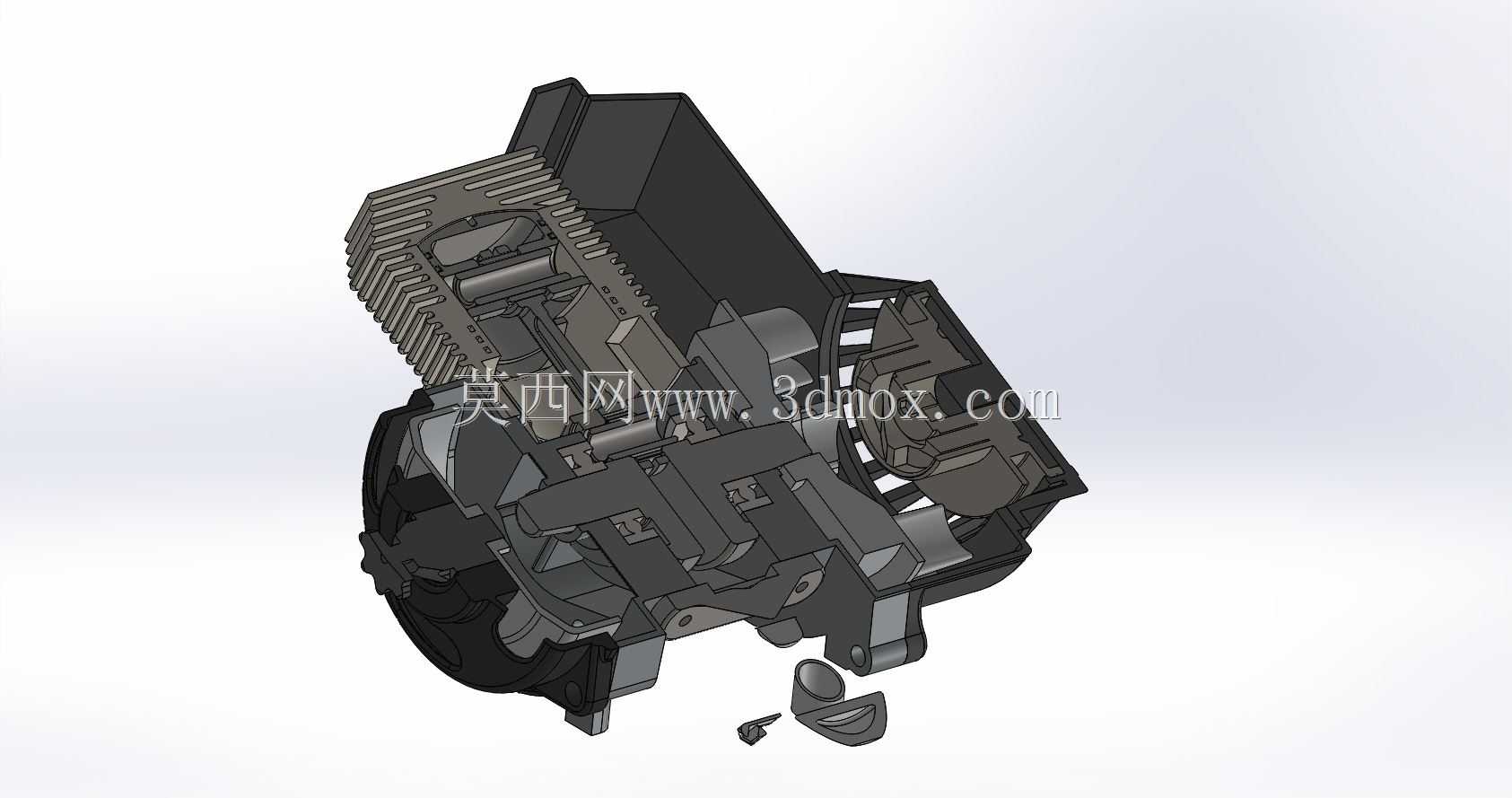

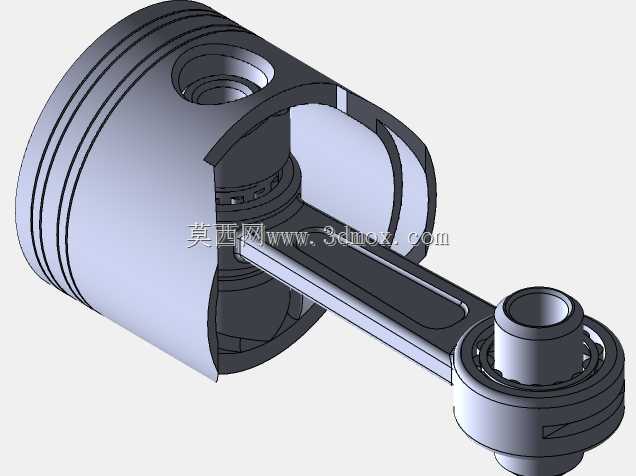

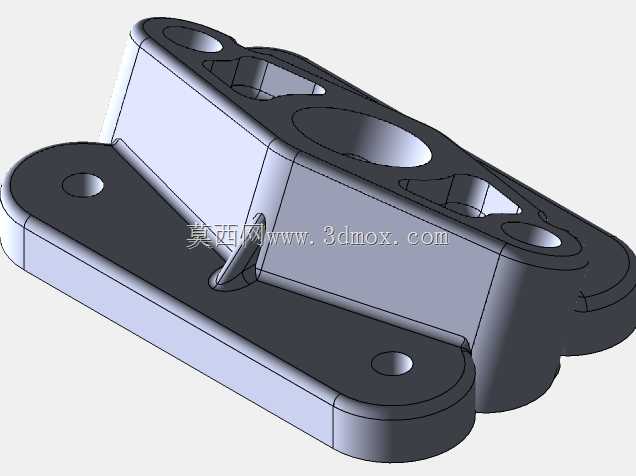

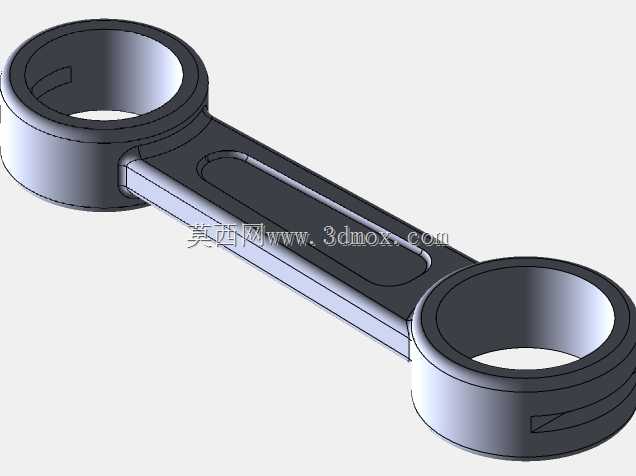

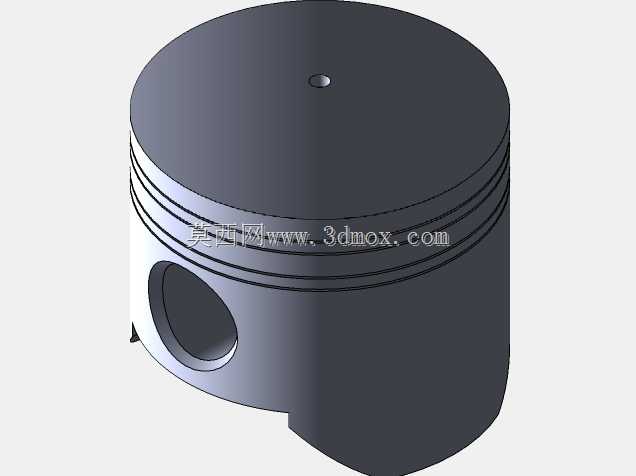

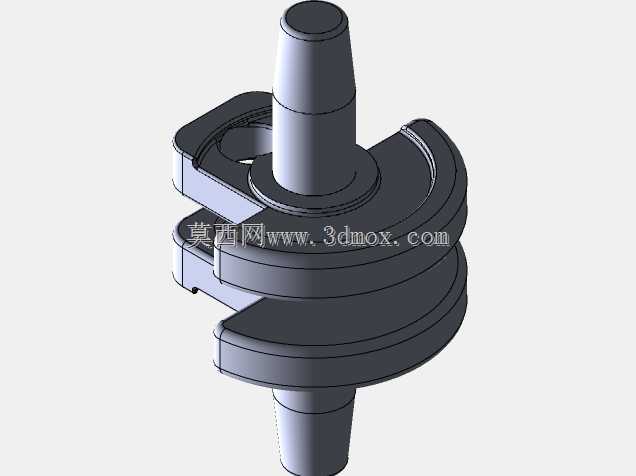

　　设计思路上，整套结构优先控制整机的外廓尺寸，所有突出结构都做了避让设计，避免安装时与车架、覆盖件产生干涉。进气口的安装位采用了标准化的小口径法兰接口，能够直接匹配通用的小型化油器或者电喷节气门体，法兰面的密封槽深度经过校核，安装纸质密封垫后就能保证进气负压满足工况要求，不会出现漏气导致的怠速不稳问题。曲柄连杆机构的运动包络在缸体内部做了完整的空间校核，活塞在上止点、下止点位置都预留了合理的余隙，不会出现撞缸、运动干涉的问题，曲柄的配重块做了偏心优化，能够抵消单缸机工作时的一阶往复惯性力，降低整机运行时的振动幅度，不需要额外加装平衡轴结构就能满足怠速稳定性要求。

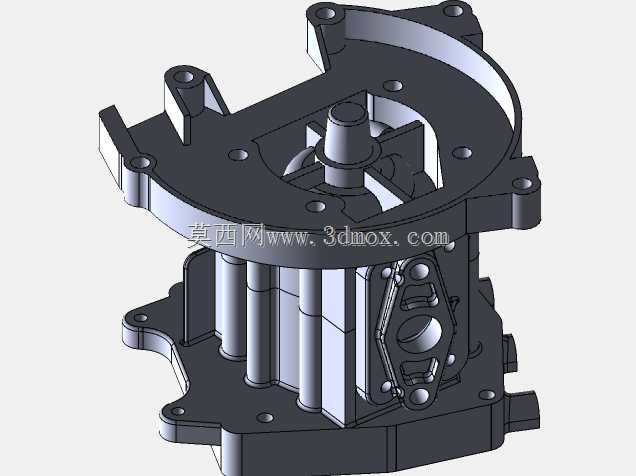

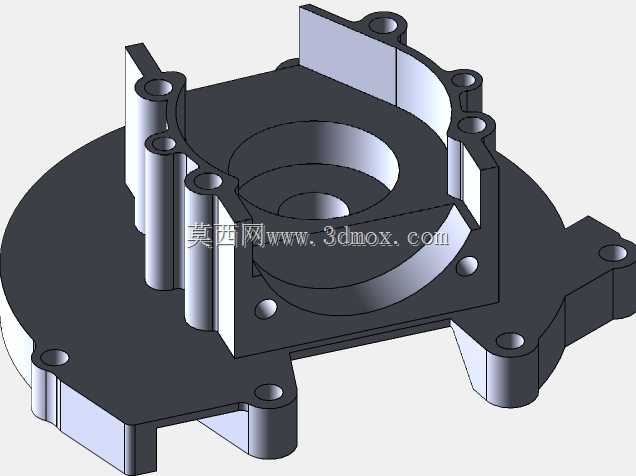

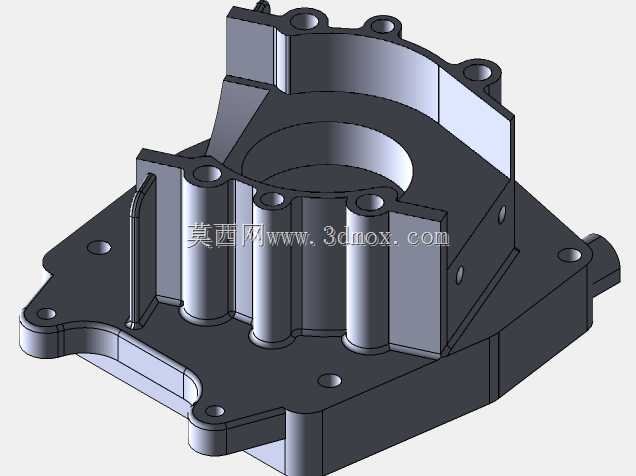

　　从安装边界来看，整机的固定安装位分布在缸体下部、侧盖周边三个点位，安装孔位的间距匹配常规迷你摩托的车架安装点，安装时只需要对应三个固定点加装减震橡胶衬套，就能完成整机在车架上的固定，不需要额外做焊接改装。整机的横向宽度控制在180mm以内，纵向长度控制在220mm区间，高度方向从油底壳到缸体顶部的尺寸控制在200mm以内，能够适配绝大多数小型代步车的车架安装空间，不会出现突出车架、与骑行者腿部干涉的问题。输出轴的中心高与常规迷你摩托的后轮链轮中心高匹配，安装后链条的张紧行程预留了15mm的调节余量，能够抵消链条使用过程中的拉长量，不需要频繁调整后轮位置。

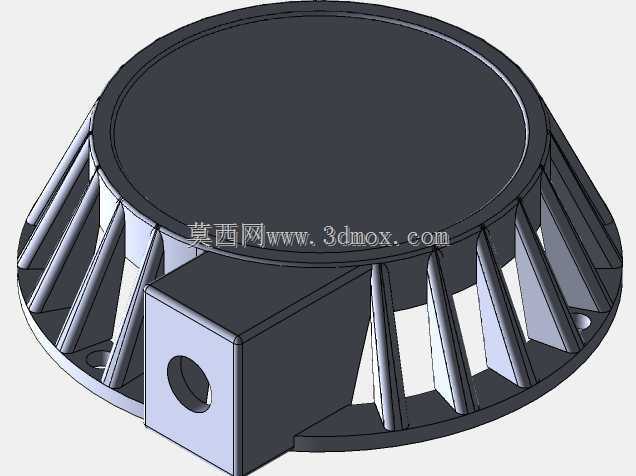

　　细节结构上，缸头部分的散热鳍片做了圆角过渡处理，既避免了3D打印过程中出现应力集中导致的翘曲问题，也能在实际装配时减少锐边划伤的风险。侧盖的观察位预留了点火正时的标记缺口，调试时不需要拆开侧盖就能观察点火正时的对位情况，大幅降低了调试维护的难度。油底壳部分的结构做了倾斜设计，能够保证小型机油泵在倾斜工况下也能吸到机油，避免迷你摩托过弯时机油偏移导致的润滑不足问题。整套结构的所有壁厚都控制在3D打印可实现的合理区间，既保证了结构强度能够承受小排量发动机的工作压力，也不会因为壁厚过大导致打印成本过高、打印周期过长的问题，作为教学作业验证时，能够完整展示单缸四冲程发动机的核心结构组成，也能通过3D打印制作出可组装的实体样机，用于结构原理的演示教学。
