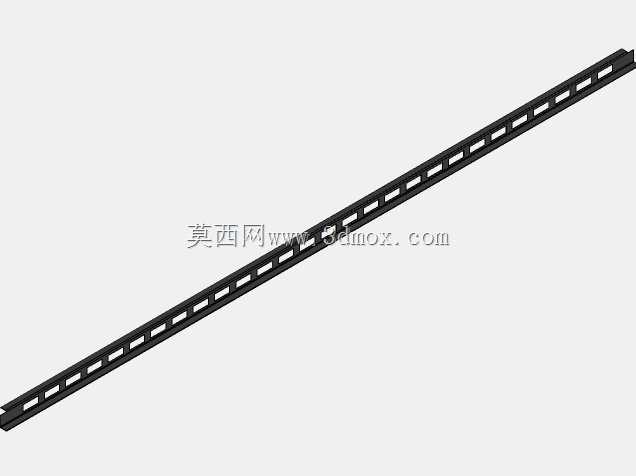

长尺寸Z型冲孔加劲支撑构件

　　做结构设计的同行多半都碰过薄壁构件刚度不足的问题，尤其是大跨度的门板、柜体侧板这类薄板件，受侧向荷载或者启闭冲击的时候很容易出现鼓曲、异响，时间长了连接位还会疲劳松动，Z型加劲肋就是针对这类场景开发的专用加强构件。这款Z型加劲肋长度设定为2300mm，刚好匹配常规室内门、大型设备柜门、通讯机柜侧板的通用高度尺寸，安装的时候不需要额外裁切，能直接适配多数标准规格的薄壁围护构件，减少现场加工的工序。从截面设计来看，Z型的弯折结构相比传统的C型或者平板加强筋，在同等材料用量下截面惯性矩更高，抗侧弯和抗扭性能更优，能有效分散薄板受到的集中荷载，避免门板受撞击或者长期启闭产生的形变。肋身沿长度方向均匀排布的长圆形冲孔，

　　一方面是为了降低构件自身重量，减少材料消耗，另一方面这些预留孔位可以直接适配自攻螺钉、抽芯铆钉的安装，不需要现场二次打孔，安装时可以根据实际连接位置灵活选择固定点，适配不同厚度的门板基材，不管是木质门、钢制防火门还是复合材质的设备柜门，都能通过这些孔位完成可靠固定。实际应用场景里，这类加劲肋除了用在常规门扇内部做加强，还可以用在大型通讯机柜的侧板内侧、装配式隔墙的龙骨辅强、低压配电柜的门板支撑位置，甚至部分轻量化的设备外罩需要提升局部刚度的时候，也可以截取对应长度的该类构件做局部加强。设计的时候特意把Z型的两个折边宽度做了差异化处理，较宽的折边贴合门板内壁，能提供更大的粘接或者铆接接触面积，避免应力集中导致的固定点脱落，

　　较窄的折边朝向门板空腔一侧，不会占用过多内部空间，不会干涉门体内置的锁具、走线、隔音填充材料的布置。很多新手做门板设计的时候容易忽略加劲肋的安装边界，这款构件的截面高度经过反复校核，安装后突出门板内壁的尺寸控制在常规门体空腔的预留范围内，不会出现合页、锁体安装位和加劲肋干涉的问题，两端的端头做了钝化处理，没有尖锐的飞边毛刺，安装作业的时候不会划伤施工人员，也不会刮破门板内部的隔音棉、防火层等填充材料。从受力角度来说，Z型截面的中性轴位置刚好和薄板受弯的形变方向匹配，当门板受到正面的撞击或者风压荷载时，加劲肋能把局部受力沿着长度方向均匀传递到整个门板的上下连接端，避免局部荷载过大导致的门板凹陷、折角开裂。

　　肋身的冲孔间距是按照常规紧固件的排布间距设定的，固定点间距既不会过密导致安装效率低下，也不会过疏导致加强效果打折扣，实际安装时只需要每隔2-3个孔位打一个固定件，就能满足多数场景的刚度要求。对于做三维建模的设计师来说，这个模型的参数化特征很清晰，所有冲孔的位置、截面的弯折角度、整体长度都可以根据实际项目需求快速调整，不需要重新绘制基础轮廓，能大幅缩短同类型构件的建模周期。在做设备选型的时候，要注意根据门板的高度、重量、使用场景选择对应长度和厚度的加劲肋，像2300mm这个规格的构件，适配的门板重量一般在40-80kg区间，完全能满足常规商用门、工业柜门的日常使用强度要求，如果是超重的防火门或者防爆门，还可以在门板内侧平行布置两根该类加劲肋，进一步提升整体结构刚度。
