160mm规格门用Z型结构加强筋

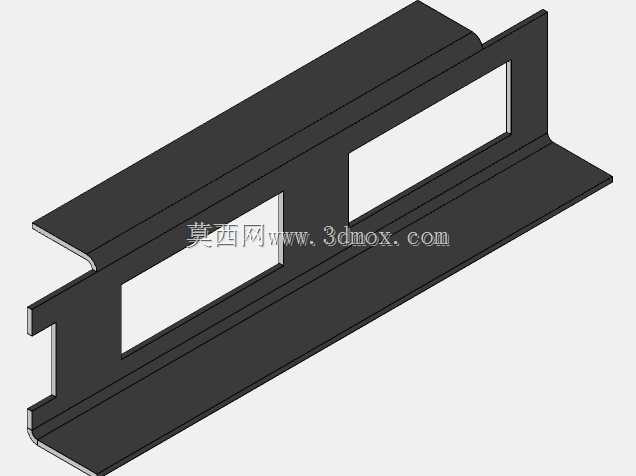

　　在门类产品的结构设计环节，门扇的抗形变能力是直接影响产品使用寿命、使用体验的核心指标，尤其是宽度较大的钢制入户门、防火门、设备舱门，门扇面板在长期开关冲击、温湿度变化带来的应力作用下，很容易出现局部凹陷、边角翘曲、锁位偏移等问题，Z型加强筋作为门扇内部支撑体系里的核心构件，承担着分散面板应力、提升整体结构刚度的关键作用。这款160mm规格的Z型加强筋，采用冷轧钢板一体折弯成型的Z型截面结构，截面的三个折边分别承担不同的受力作用：与门扇内面板贴合的宽边通过点焊或者拉铆的方式和面板固定，将面板受到的局部外力快速传导到整个筋体上；中间的垂直折边是主要的抗弯承载面，通过截面高度的设计提升整体的截面惯性矩，相比同厚度的平板加强筋，

　　Z型结构的抗弯刚度能提升40%以上，同时不会过多占用门扇内部的填充空间；另一侧的窄折边则可以和门扇的内部龙骨、边框型材做辅助连接，形成完整的受力框架，避免筋体自身出现失稳变形。从实际应用场景来看，这款加强筋主要适配厚度40mm到50mm的常规钢制门扇，单根长度方向的安装边界可以根据门扇高度做裁切，160mm的截面宽度刚好匹配常规门扇内部的填充层厚度，不会出现突出面板或者和锁体、铰链安装位干涉的问题。设计过程中，筋体上开设的三个长条形镂空孔，并不是单纯的减重设计，一方面是为了给门扇内部的填充材料（比如岩棉、蜂窝纸芯）提供连通空间，避免填充材料被筋体隔断后出现空鼓、隔音断层的问题，另一方面这些镂空孔也可以作为安装时的定位孔，

　　配合工装夹具快速找准筋体在门扇内的安装位置，提升批量生产时的装配效率，同时长圆孔的设计也能抵消一部分焊接时的热胀冷缩应力，减少焊接后筋体出现扭曲变形的概率。在折弯工艺的处理上，所有折边的折弯半径都根据板材厚度做了匹配设计，避免折弯处出现应力集中开裂的问题，筋体两端的裁切缺口是专门适配门扇上下边框的连接位设计的，安装时不需要现场二次裁切就能直接卡入边框的卡槽内，减少现场加工的工作量。从受力逻辑来看，当门扇受到正面的外力冲击时，面板的形变会第一时间传递到和它贴合的Z型筋宽边上，通过Z型截面的力传导路径，将集中应力分散到整个筋体长度方向，再传递到门扇四周的边框型材上，避免面板局部出现永久形变；在门扇长期开关的往复应力作用下，Z型筋的结构也能抵消一部分门扇的振动，减少门扇和门框之间的位置偏移，降低锁具、铰链的异常磨损概率。相比传统的U型加强筋或者平板加强筋，这款Z型结构的加强筋在同等材料用量的前提下，抗侧弯性能更优，因为Z型的不对称截面可以同时承受两个方向的弯曲应力，不管是门扇正面的按压形变，还是侧面开关带来的扭转变形，都能起到很好的抑制作用，而且Z型结构的折边自带导向作用，在自动化焊接生产线上，机械手可以通过折边快速定位工件，不需要额外的定位工装就能实现高精度装配。在实际选型过程中，需要根据门扇的高度、面板厚度来确定加强筋的布置数量，一般高度2m以内的门扇，布置两根该规格的Z型加强筋就能满足刚度要求，如果是高度超过2.2m的加高门扇，

　　可以适当增加布置密度，同时要注意加强筋的安装位置需要避开锁体、天地插销、铰链的安装位，避免和其他五金件出现干涉。这款加强筋的板材厚度可以根据门扇的防护等级做调整，常规民用入户门采用0.8mm到1.2mm厚度的冷轧板即可满足要求，防火门、抗爆门等有特殊防护要求的门类产品，可以选用1.5mm到2mm厚度的板材制作，同时在折边处增加压筋结构进一步提升刚度。从结构优化的角度来看，这款Z型加强筋的边缘都做了钝化处理，避免安装过程中划伤施工人员，也不会在长期使用过程中割破门扇内部的防护层，所有的镂空孔边缘都做了去毛刺处理，避免应力集中导致的孔位开裂。在和门扇面板连接的时候，优先采用间隔点焊的方式，焊点间距控制在150mm到200mm之间，既可以保证连接强度，也能减少连续焊接带来的热变形，如果是采用粘接工艺的门扇，Z型筋的宽面可以增加滚花处理，提升粘接剂的附着强度，避免筋体和面板出现脱层。
