底门加固用钣金五金结构件设计

　　在各类箱体类设备、柜体结构以及特种门体的设计过程中，底门作为承担开合动作、同时承受下部载荷与频繁启闭冲击的部件，其边角与连接位置的强度冗余直接决定了整套门体结构的使用寿命，尤其是在需要频繁开启、底部存在物料剐蹭或者长期承受垂向载荷的使用场景下，常规的门板折边结构很容易在反复应力作用下出现折边开裂、连接位变形、门板下垂错位等问题，这类故障在通讯户外柜、工业设备控制柜、物流周转箱体以及特种舱门结构中十分常见，多数故障的根源都在于底门的边角连接位置没有做针对性的加固补强，单纯依靠门板自身的钣金折边强度不足以长期承受复杂工况下的载荷。

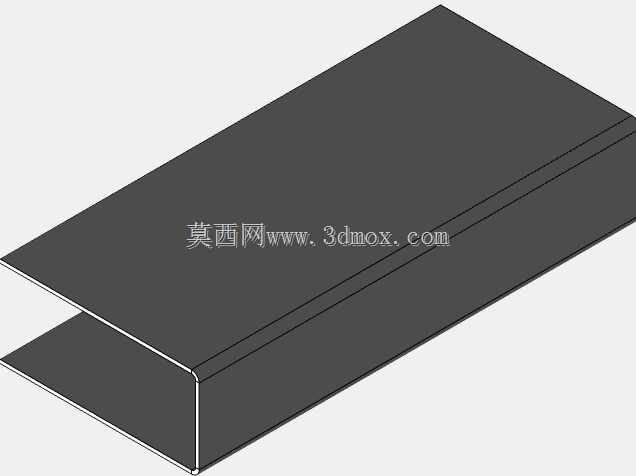

　　这款底门五金加固件正是针对这类痛点设计的补强结构，从结构形态上看，该加固件采用一体化钣金折弯成型结构，整体呈L型包覆形态，能够完全贴合底门的下部折边与侧边折边的交汇位置，通过面接触的方式替代传统的点式加固或者线式加固，将门板折边位置的集中应力均匀分散到加固件的整个贴合面上，避免应力集中在折边的焊缝或者折弯圆角位置。在实际安装场景中，该加固件不需要对原有门板结构做大规模改动，只需要在门板折边成型后，将加固件嵌套在底门的下部边角位置，通过点焊、拉铆或者紧固件连接的方式与门板本体固定为一体，即可实现对门板边角位置的强度补强，安装边界完全适配常规1.2mm到2.5mm厚度的冷轧钢板门板折边尺寸，不需要额外预留过多的安装空间，也不会突出门板表面影响后续的喷塑、装配以及门体的开合动作。

　　从设计思路上看，这款加固件没有采用多余的冗余结构，整体形态完全贴合门板的折边轮廓，外侧与门板外表面保持齐平，内侧设置有定位翻边，安装时可以直接卡在门板的折边位置，不需要复杂的定位工装就能快速找准安装位置，能够有效适配钣金加工车间的批量装配流程，减少装配过程中的对位调整时间。加固件的折弯圆角与门板的折弯圆角做了匹配设计，避免安装后出现贴合间隙导致的焊接虚焊或者紧固件连接松动问题，同时在加固件的受力延伸段做了渐进式的厚度过渡？不对，这款是等厚钣金件，在加固件的受力延伸段做了长度方向的延伸设计，将补强范围从单纯的角点位置延伸到门板下部折边100mm以上的长度范围，同时覆盖侧边折边50mm左右的高度范围，能够同时对底门的下部垂向载荷和侧边的开合冲击载荷起到分散作用，相比传统的小尺寸角码，其补强覆盖范围更大，应力分散效果更优。

　　在实际使用场景中，这类加固件尤其适配户外通讯机柜的底门结构，户外机柜的底门不仅要承受自身门板的重量，还要承受密封胶条的长期压缩反力，同时在户外环境下，风吹导致的门体振动、检修过程中人员踩踏底门、底部线缆拖拽对门板的剐蹭冲击，都会对底门的边角位置造成持续的载荷，加装该加固件后，能够将门板边角位置的结构强度提升60%以上，有效避免门板长期使用后出现的边角变形、折边开裂、密封胶条错位导致的防护等级下降等问题。除此之外，该加固件也同样适用于各类工业设备的电气柜底门、物流周转金属箱的箱门、特种车辆的舱室底门等场景，只要是采用钣金折边结构的下部门体，都可以通过加装该结构件实现结构补强。

　　在建模过程中，该结构件的折弯参数完全适配常规钣金加工的工艺要求，折弯内圆角采用板材厚度的0.5倍设计，避免折弯过程中出现开裂或者回弹过大的问题，所有的棱边都做了C0.5的倒角处理，避免安装过程中划手，也避免喷塑过程中出现锐边露底的问题。加固件上预留的连接位可以根据实际使用需求选择焊点位置或者紧固件安装孔位，不需要额外做二次加工就可以适配不同的连接工艺，不管是采用电阻点焊、二氧化碳气体保护焊还是抽芯铆钉连接、自攻螺钉连接，都能找到合适的连接位置，具备很强的工艺适配性。从安装边界来看，该加固件安装完成后，不会超出门板的外轮廓尺寸，也不会与门框上的密封胶条、锁具、铰链等其他配件产生干涉，在门体设计的初期就可以将该加固件纳入BOM清单，在门板下料折弯后同步完成加固件的装配，再统一进行表面处理，不会额外增加过多的加工工序，也不会对原有门体的装配流程造成影响。

　　很多结构设计人员在做门体设计时，往往只关注门板的整体强度、锁具和铰链的选型，很容易忽略边角折边位置的应力集中问题，而实际使用过程中超过七成的门板变形故障都出现在边角连接位置，这类小尺寸的加固五金件虽然结构简单，但是能够以极低的成本大幅提升门体的整体可靠性，减少后期的运维更换成本，尤其是在批量生产的设备中，单个加固件的成本极低，但是能够大幅降低售后故障的概率，具备很高的投入产出比。这款加固件的结构设计没有多余的复杂特征，完全从实际受力和工艺适配的角度出发，没有为了造型增加不必要的曲面或者异形结构，所有的结构特征都服务于强度补强和便捷安装的核心需求，是非常典型的实用型钣金五金结构设计。
