小型通用汽油机冷却风叶轮结构设计

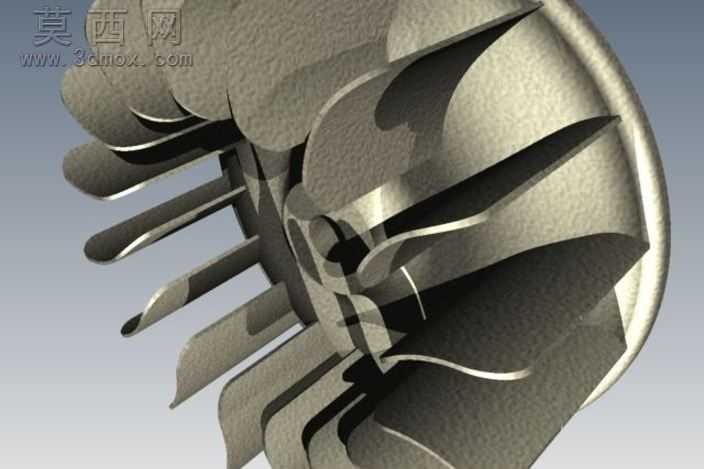

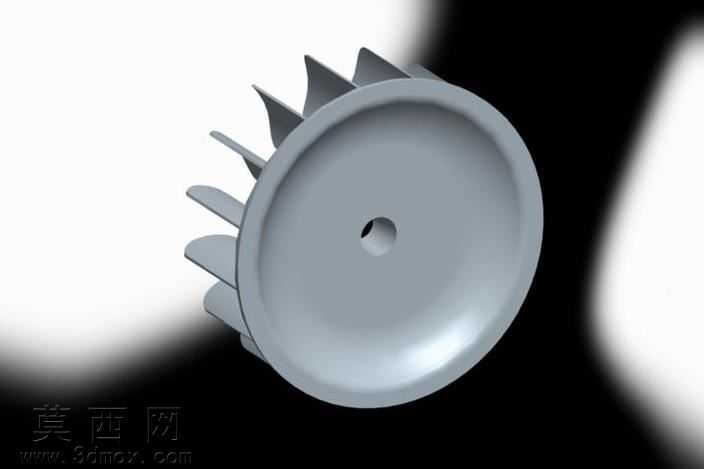

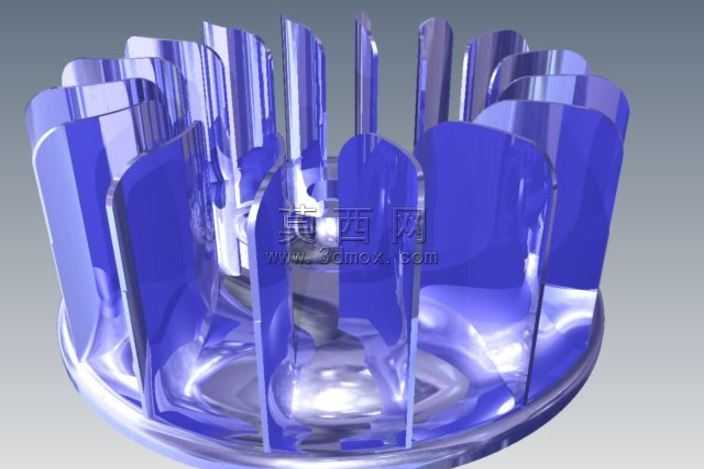

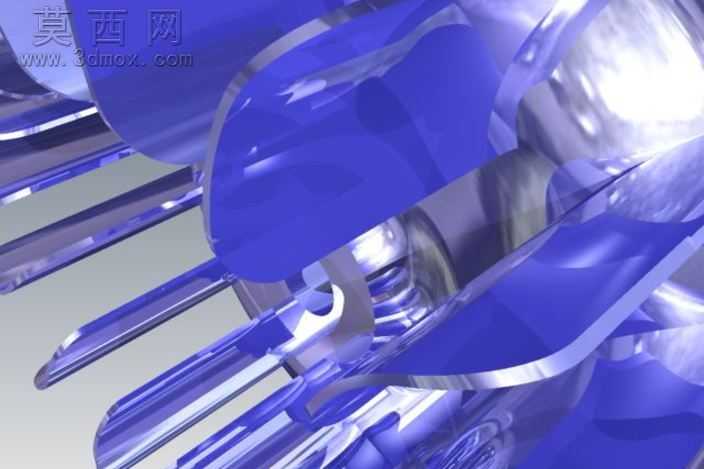

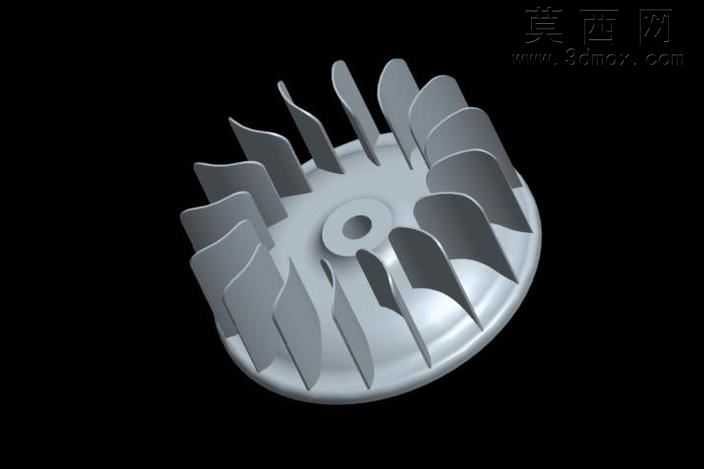

该模型为小型通用动力设备配套的冷却风叶轮，采用三维参数化建模方式完成整体结构搭建，建模过程中首先以中心安装孔为定位基准，绘制轮盘的基础回转轮廓，通过回转特征生成轮盘基体，中心位置设计带定位止口的安装孔，可与动力输出轴精准配合，保证运转时的同轴度，避免偏心振动问题。轮盘上均匀排布多片弧形导流叶片，叶片采用变曲率曲面设计，建模时通过多截面曲面特征逐段拟合叶片的翼型轮廓，保证叶片从根部到 tip 端的厚度均匀过渡，根部做圆角加厚处理提升结构强度，避免高速运转时应力集中导致的叶片断裂问题。叶片的排布角度经过反复调整，相邻叶片间形成流畅的导风流道，可在轮盘旋转时将轴向气流导向动力设备的缸体散热鳍片区域，提升冷却换热效率。模型整体采用哑光银灰色金属材质渲染，还原了压铸铝合金零件的真实质感，渲染时通过打光突出叶片曲面的流畅弧度与轮盘的结构细节，清晰展示各部分的连接关系与结构特征。设计过程中充分考虑零件的压铸工艺可行性，所有转角位置均设计了合理的脱模斜度与工艺圆角，避免出现尖角、壁厚突变等不利于压铸成型的结构，同时对叶片的排布做了动平衡校验设计，保证叶轮高速旋转时的运转平稳性，降低工作噪音与振动。该风叶轮主要适配小型通用汽油机等动力设备，为动力核心提供强制风冷散热，可保证设备在持续高负荷运转时维持合理的工作温度，避免过热导致的动力衰减与零件损坏，模型结构完整，特征清晰，可直接用于结构验证、工艺设计以及相关教学演示场景。
