剪式水平螺旋汽车顶升千斤顶三维结构

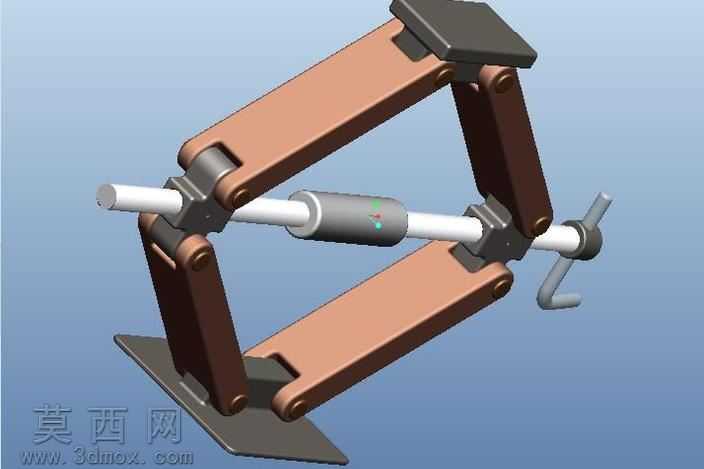

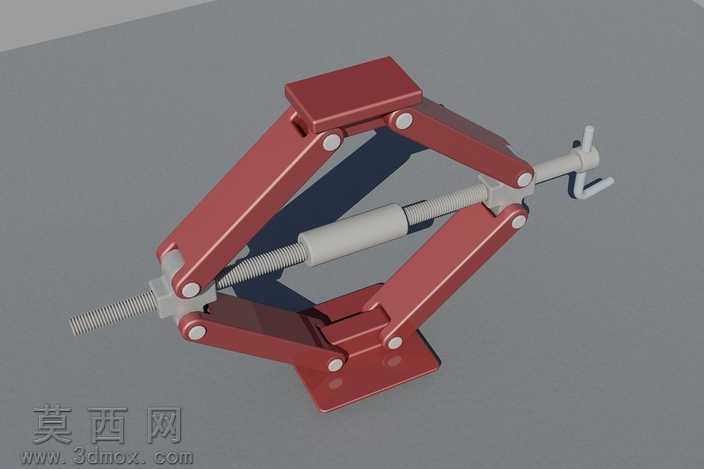

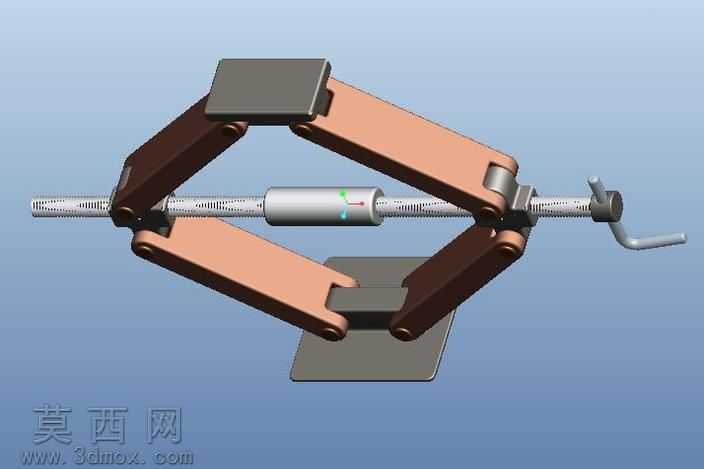

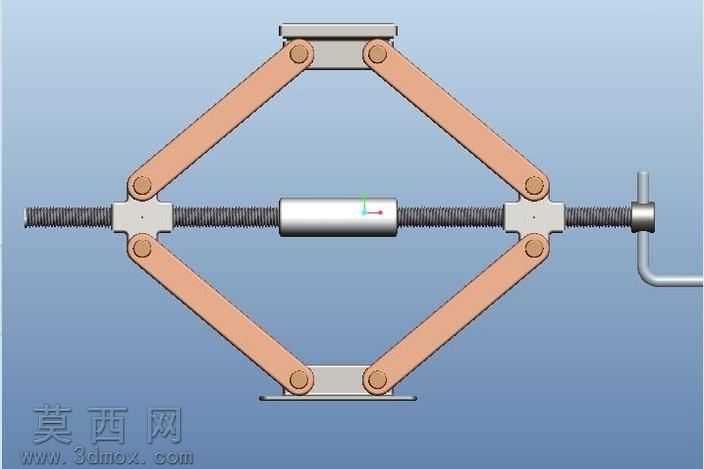

本作品为剪式水平螺旋千斤顶的三维建模成果，建模过程围绕机械传动逻辑与实际使用场景展开，完整还原了该类顶升工具的核心结构与功能特性。建模阶段首先搭建核心传动骨架：以水平布置的双向丝杠作为动力输入核心，丝杠两端设置旋向相反的传动螺纹，中部设计光滑轴段搭配限位衬套，避免丝杠传动过程中出现轴向窜动；摇柄连接端采用方榫配合结构，还原手动工具的扭矩传递特性，保证操作时的力传导稳定性。剪臂结构采用对称式四连杆剪式构型，上下两组承力臂通过铰接销轴连接，臂身采用变截面设计，在铰接孔位置做加厚补强处理，模拟实际金属冲压臂的受力强化结构，避免顶升过程中臂身出现应力集中变形；上下承载端分别设置防滑支撑垫，上支撑面设计防滑纹理适配汽车底盘的支撑点位，下底座采用加宽平板结构，增大与地面的接触面积，降低顶升时的地面压强，提升作业稳定性。材质渲染阶段贴合实物的工业质感：丝杠、铰接销轴、摇柄等传动受力部件赋予金属镀铬材质，添加细微的表面拉丝纹理与使用磨损痕迹，还原金属传动件的真实质感；剪臂部分采用棕褐色烤漆金属材质，模拟汽修工具的耐磨涂层特性，边缘做轻微倒角处理避免尖锐棱角；上下支撑垫赋予深灰色橡胶材质，添加细微的颗粒纹理表现橡胶的防滑属性，底座平板采用哑光灰铸铁材质，还原承重部件的厚重质感。结构设计上充分利用螺旋传动的自锁特性，丝杠的螺纹升角小于当量摩擦角，无需额外设置锁定机构即可实现顶升位置的自动锁止，避免作业过程中出现负载回落的安全隐患；铰接部位预留合理的装配间隙，既保证剪臂开合动作的顺畅性，又不会因间隙过大导致顶升时出现结构晃动。整体建模严格遵循机械设计的尺寸比例，各部件的装配关系完全符合实际产品的装配逻辑，可直观展示水平螺旋千斤顶通过旋转丝杠带动剪臂开合、将水平旋转运动转化为垂直顶升运动的工作原理，清晰呈现该类小型起重工具结构紧凑、操作便捷、自锁可靠的设计优势。
