锥齿轮传动一体式齿轮轴三维结构设计

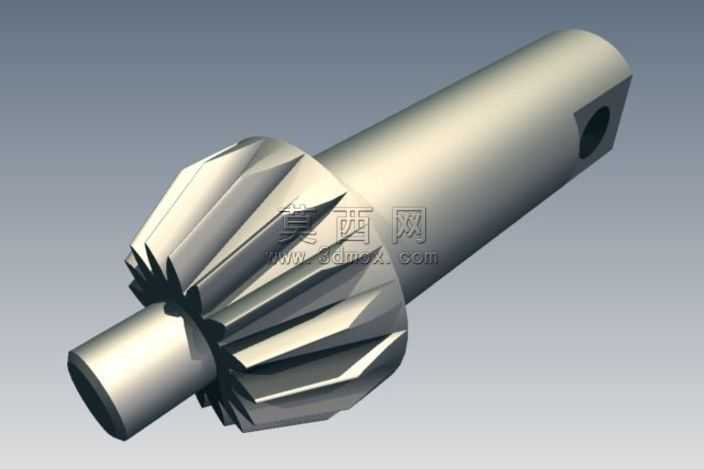

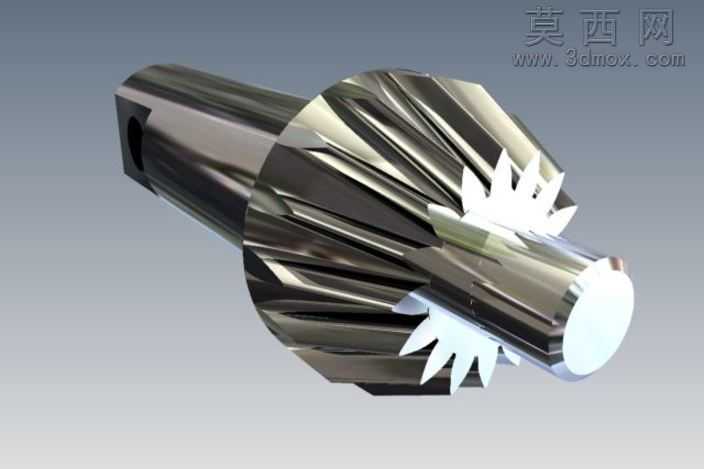

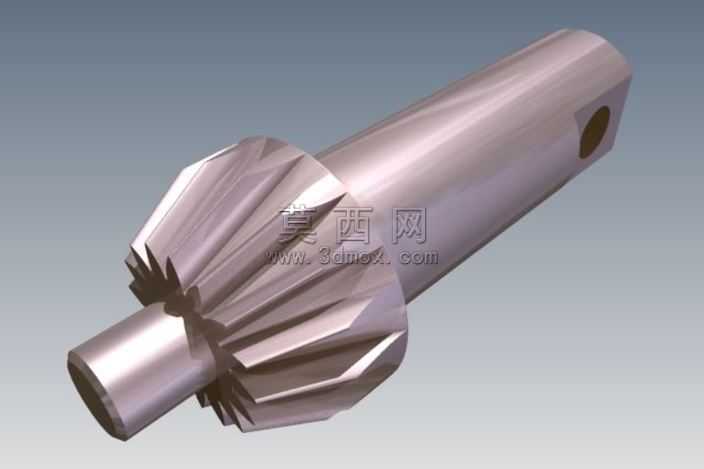

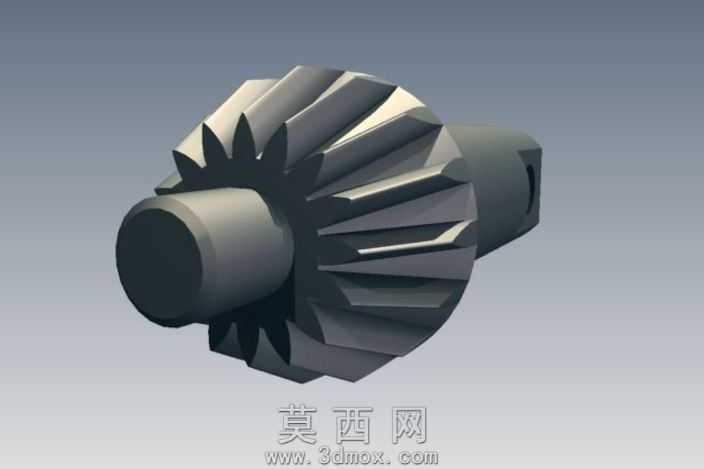

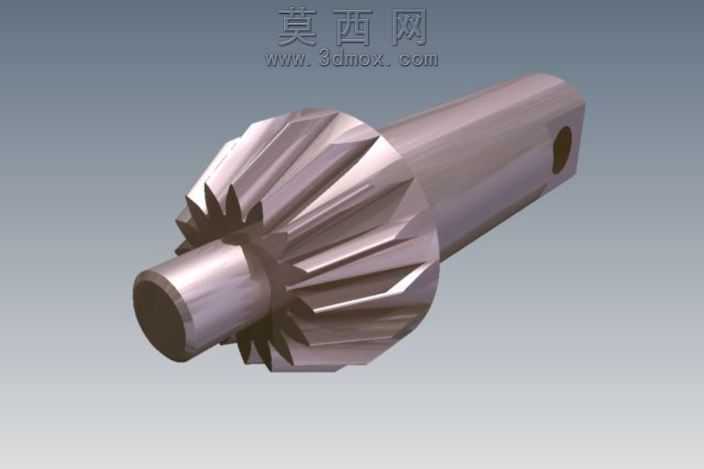

本作品为锥齿轮与传动轴一体化设计的齿轮轴三维模型，建模过程以机械传动设计准则为核心依据，首先通过参数化草绘确定轴段的阶梯分布逻辑，结合锥齿轮的齿形参数完成齿廓曲线的精准绘制，采用扫描混合、阵列特征完成锥齿部分的建模，保证齿形的啮合精度符合传动设计要求。轴身部分采用阶梯轴结构设计，依次划分出齿轮定位轴段、轴承配合轴段、传动连接轴段，各轴段间设置合理的过渡圆角以降低应力集中风险，轴端设计有带通孔的扁位结构，用于配套连接件的锁紧固定，避免传动过程中出现周向窜动。建模全程严格遵循机械加工工艺要求，对各配合面的尺寸公差、形位公差预留合理的设计余量，齿面与轴身配合面采用不同的材质参数设置，齿部模拟渗碳淬火后的金属质感，轴身部分模拟调质处理后的哑光金属材质，渲染阶段采用三点布光方案，主光源突出齿形的轮廓结构与轴身的圆柱面质感，辅光源弱化阴影区域的细节丢失，补光勾勒轴端扁位与通孔的结构边界，清晰呈现各部分的结构特征。该齿轮轴将锥齿轮与传动轴整合为一体式结构，省去了齿轮与轴的键连接装配环节，既提升了传动系统的整体刚性，也减少了装配误差带来的传动精度损失，可直接应用于中小载荷的相交轴传动场景，建模过程中对齿根过渡曲线、轴肩过渡结构的细节处理，充分考虑了零件受载时的应力分布特性，能够有效提升零件的疲劳使用寿命，整体结构紧凑，传动效率稳定，适配各类紧凑型传动机构的设计需求。
