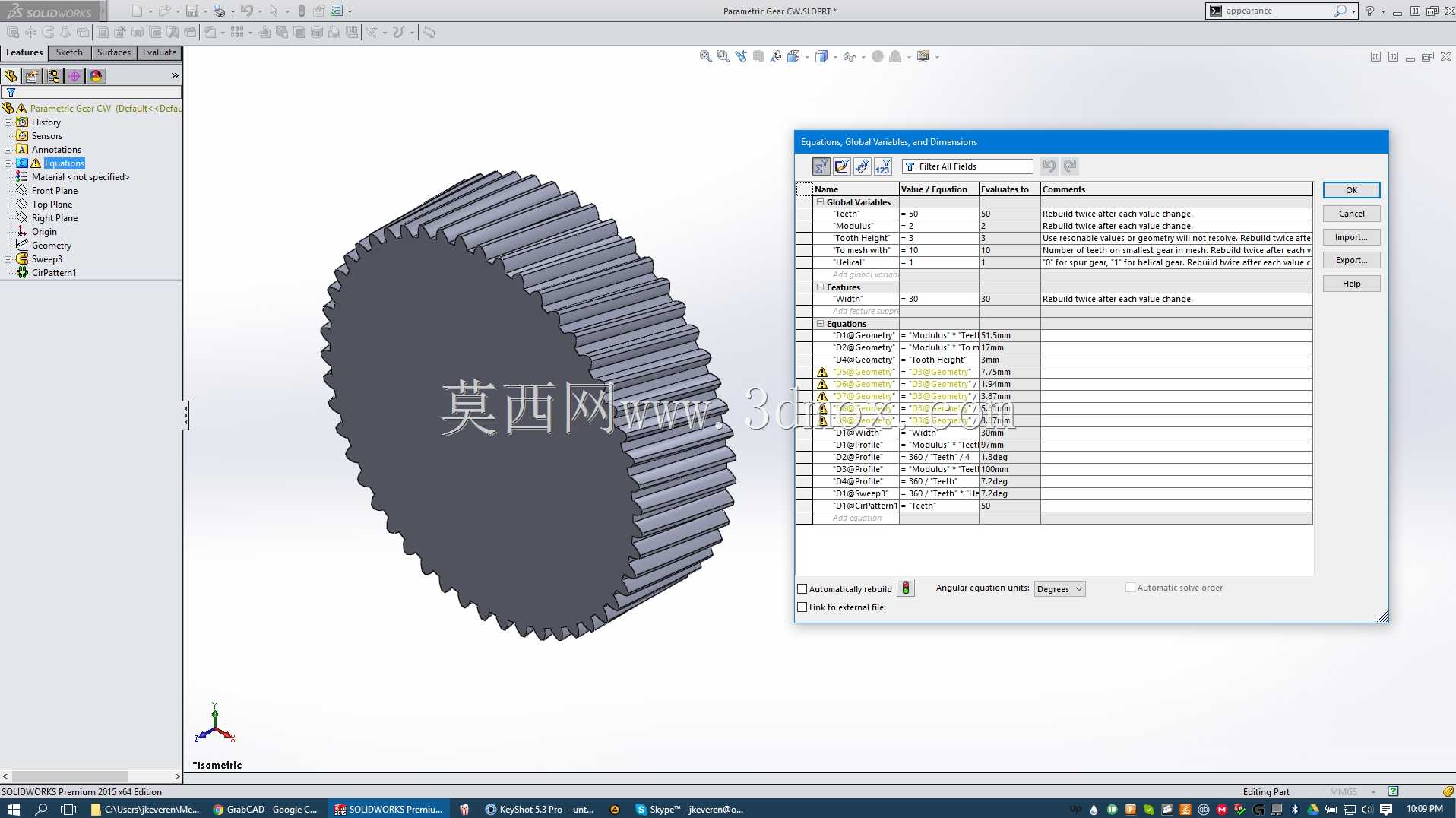

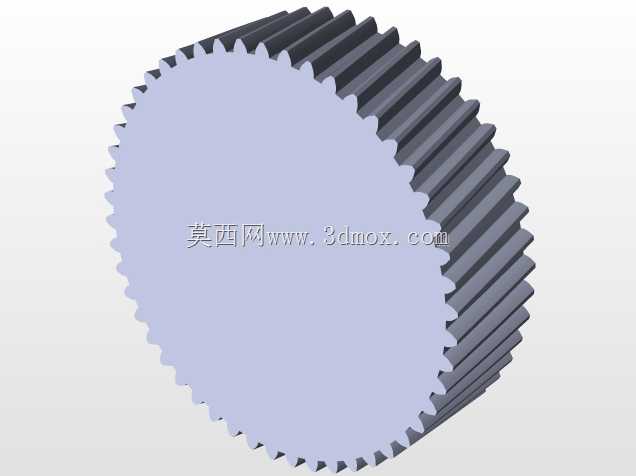

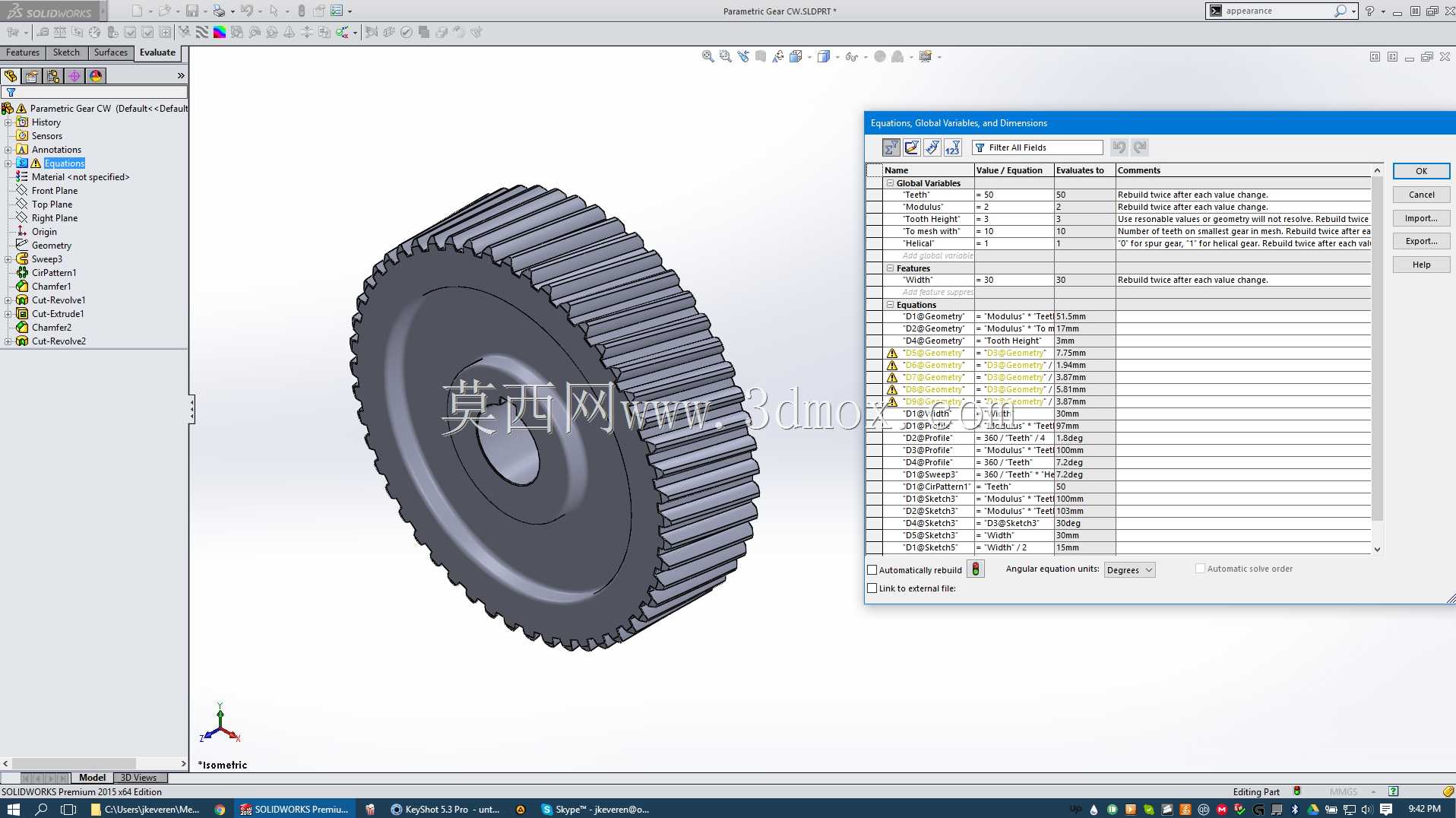

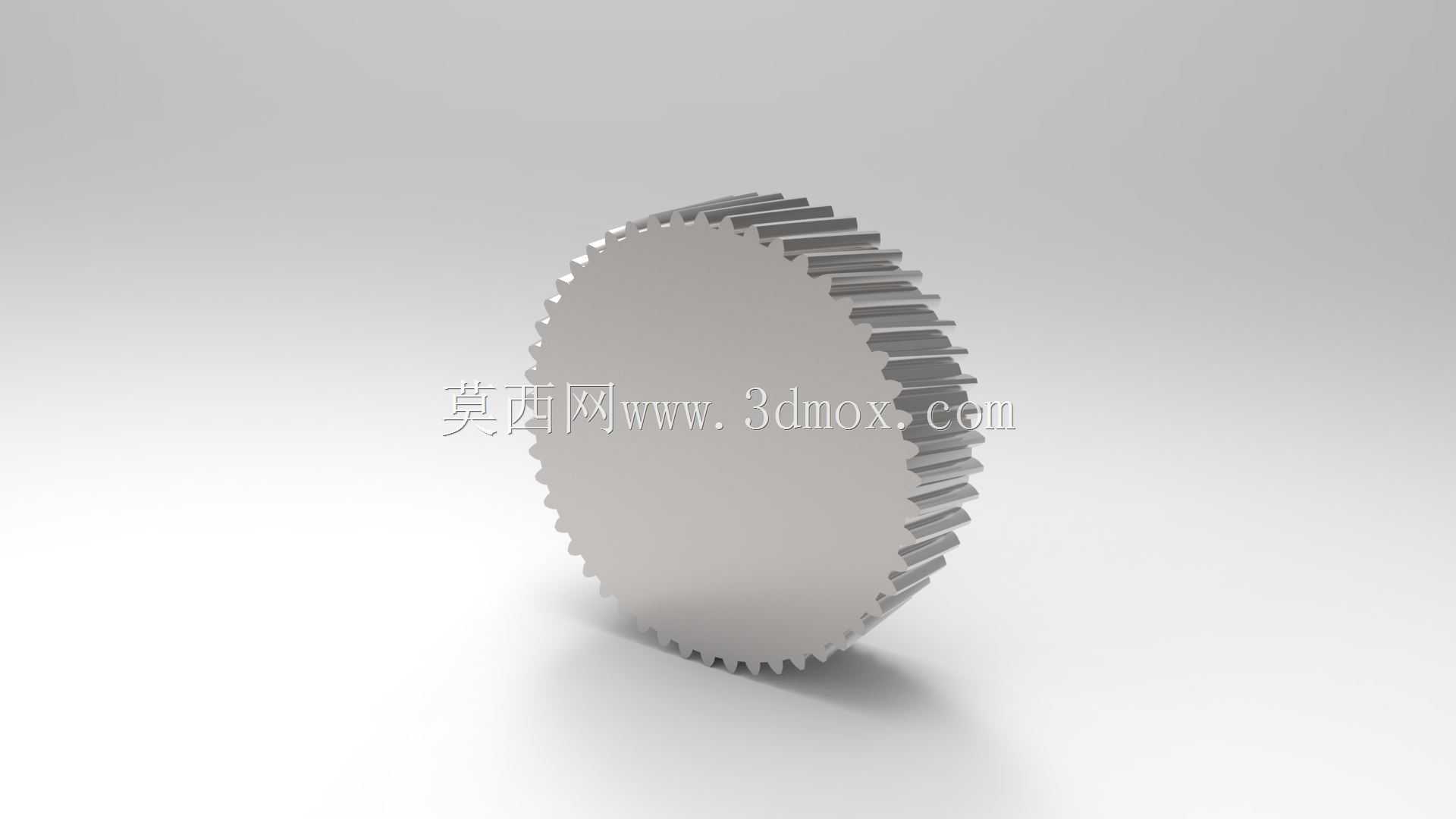

在各类传动系统的结构设计环节,齿轮作为核心动力传递部件,其齿形精度、啮合匹配度直接决定整套传动机构的运行平稳性、负载能力与使用寿命,这套可参数化调整的齿轮模型,覆盖了直齿正齿轮与斜齿螺旋齿轮两种常用齿形的建模逻辑,能够适配不同工况下的传动设计需求。从实际应用场景来看,这类参数化齿轮可覆盖轻工输送设备的动力传输单元、小型自动化设备的进给传动机构、精密仪器的调速传动组件,甚至民用机械、小型动力装置的传动链路搭建,不同场景下对齿轮的模数、齿数、齿宽、螺旋角都有差异化要求,传统固定参数的齿轮模型往往需要设计人员反复修改特征、重构齿形,不仅耗费建模时间,还容易出现齿形啮合干涉、根切等设计缺陷。这套模型的设计思路从啮合匹配的核心需求出发,

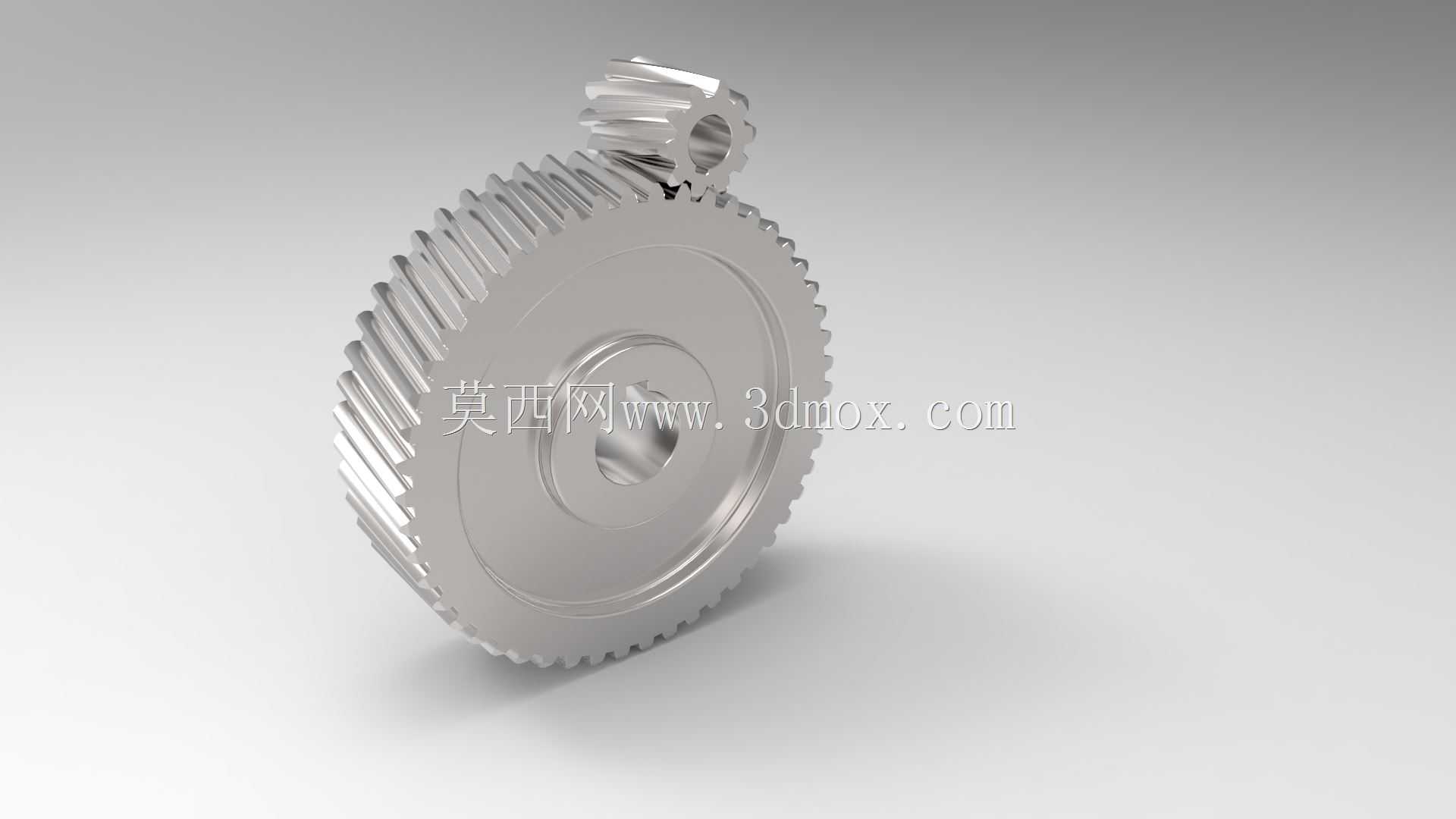

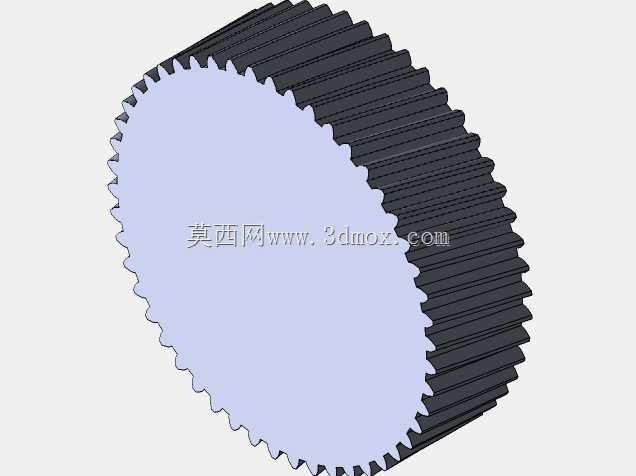

没有采用固定齿形的实体建模方式,而是将齿形生成逻辑与啮合参数做了关联,设计人员可根据配对齿轮的齿数、中心距要求,直接调整对应参数即可生成符合啮合要求的齿形,无需从零开始绘制渐开线齿廓,大幅降低了齿轮类零件的建模门槛。从结构特性来看,模型预留了完整的安装基准特征,中心轴孔的尺寸可根据传动轴的直径做参数化调整,轮毂的凸台高度、轮辐的厚度也可根据实际安装空间的边界要求做适配修改,齿宽参数可根据传动负载的大小调整:轻载传动场景下可适当减小齿宽降低整体重量,重载场景下可增大齿宽提升齿面接触强度,避免齿面过早出现点蚀、断齿等失效问题。针对螺旋齿轮的设计需求,模型内置了螺旋角的参数调整选项,可根据传动平稳性的要求调整螺旋角大小,螺旋角越大,
齿轮啮合的重合度越高,传动过程中的冲击与噪音就越小,更适合高速传动的场景,但对应的轴向力也会随之增大,设计人员可根据配套轴承的轴向承载能力,匹配最合适的螺旋角参数,平衡传动平稳性与结构负载要求。在建模逻辑上,这套模型规避了常规齿轮建模中容易出现的齿形误差问题,渐开线齿廓的生成逻辑严格遵循啮合原理,调整齿数、模数参数时,齿廓曲线会自动重新计算生成,不会出现齿形变形、齿距不均的问题,同时模型预留了齿顶高系数、顶隙系数的调整入口,可适配不同标准的齿形设计要求,不管是常规的标准齿制,还是需要采用短齿制提升轮齿抗弯强度的重载场景,都能通过参数调整快速生成对应结构。从安装边界的适配角度,模型的整体外径、轮毂安装面的定位尺寸都随参数联动变化,
设计人员在做整机结构布局时,可直接将调整好参数的齿轮模型导入装配体,直接验证中心距、安装间隙、外围结构的干涉情况,无需反复核对齿轮的外径、齿顶圆尺寸做手动调整,能有效缩短传动系统的设计迭代周期。针对实际加工的需求,模型生成的实体可直接导出用于齿形加工的参考轮廓,不管是采用滚齿、插齿的常规机加工工艺,还是3D打印做样件验证,都能保证齿形的精度满足啮合要求,避免建模阶段的齿形误差传递到加工环节,导致样件装配后出现啮合卡滞、传动噪音过大的问题。在实际设计工作中,很多初级设计人员做齿轮传动结构时,往往容易忽略配对齿轮的啮合匹配问题,直接套用固定参数的齿轮模型,装配后才发现中心距偏差、齿侧间隙不合理,要么出现传动卡滞,要么间隙过大导致传动回程差超标,这套参数化模型从设计源头就将啮合匹配作为核心逻辑,调整参数时会同步校验齿侧间隙、重合度等核心传动参数,帮助设计人员快速生成符合传动要求的齿轮结构,减少设计校验的工作量。
- 上一篇:多孔安装式直齿圆柱传动齿轮
- 下一篇:双通路CVT集成差速传动齿轮组结构
- 全部评论(0)
- 模板大小: 2.44 MB
- 售价:5金币
- 下载次数: 452
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 齿轮
