手摇式金属罐头破碎挤压装置结构设计

　　在民用废品回收站点、小型餐饮后厨、社区垃圾分类投放点这类场景中，废弃金属罐头的收纳一直是个容易被忽略的痛点——空罐头本身为薄壁中空结构，占用收纳空间大，且残留的内容物容易在堆放过程中渗漏发臭，常规的人工踩踏处理不仅效率低，还容易被罐头边缘的锐边割伤，存在不小的安全隐患。这款手摇驱动的罐头破碎装置，正是针对这类小规模、低处理量的废弃罐头压缩场景设计的手动处理设备，不需要外接电源或气源，完全依靠机械传动实现挤压破碎动作，安装和使用门槛极低。

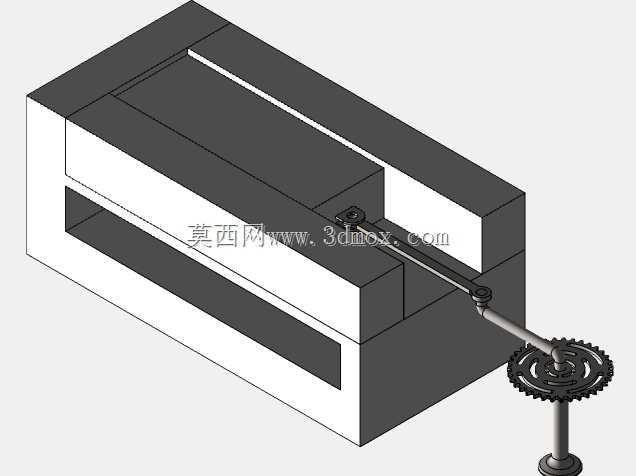

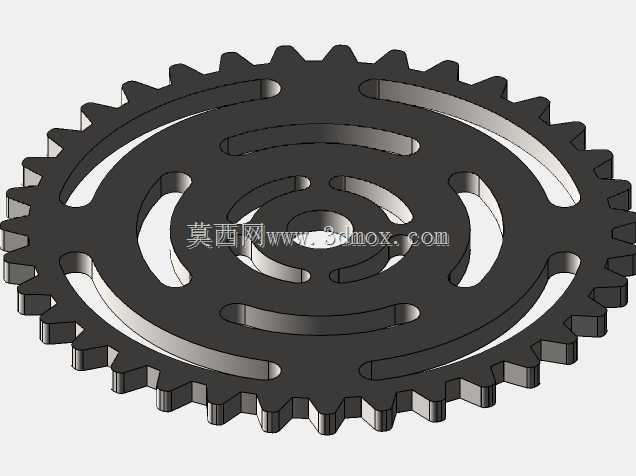

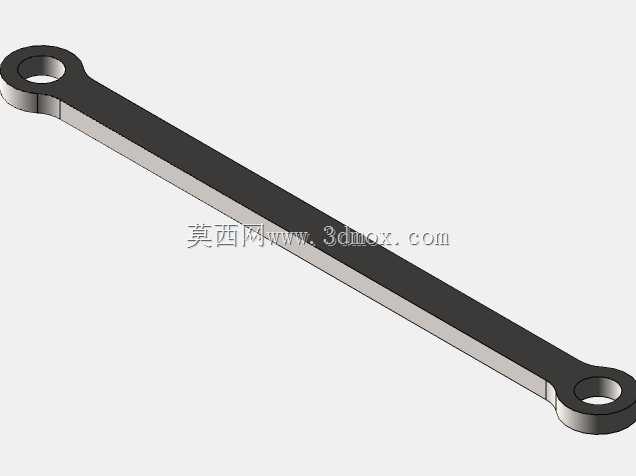

　　从结构布局来看，设备主体采用卧式长方体框架作为承载基体，框架内部预留了平行布置的双挤压辊安装空间，辊面加工有交错的防滑凸棱，避免罐头在挤压过程中打滑移位，进料口开设在框架顶面的长槽位置，可适配市面上绝大多数标准尺寸的圆形、方形金属食品罐头，不需要额外调整进料导向结构。驱动端采用外露的圆柱直齿轮与曲柄摇臂组合的传动方案，摇臂长度经过力矩匹配设计，成年人单手施加摇动力即可输出足够的挤压力，将薄壁金属罐头压合至原厚度的十分之一左右，大幅压缩废弃罐头的占用体积。齿轮传动部分没有设计全封闭防护罩，一方面是考虑到手动驱动的转速极低，不存在高速旋转部件的卷入风险，另一方面也方便日常清理传动缝隙中卡入的金属碎屑，降低维护难度。

　　设计过程中优先考虑了设备的安装适配性，整体框架的底部为平整的安装基准面，可直接通过膨胀螺栓固定在水泥操作台、金属支架甚至木质工作台面上，不需要额外制作适配的安装底座，设备整体向外延伸的摇臂操作空间预留充足，操作时人员站位与设备主体保持200mm以上的安全距离，避免挤压过程中金属碎屑崩溅伤人。挤压完成后的废料从框架底部的敞口直接排出，可在下方直接放置收纳桶承接压合后的金属块，不需要额外设计出料导槽，简化整体结构的同时也减少了废料卡滞的可能。

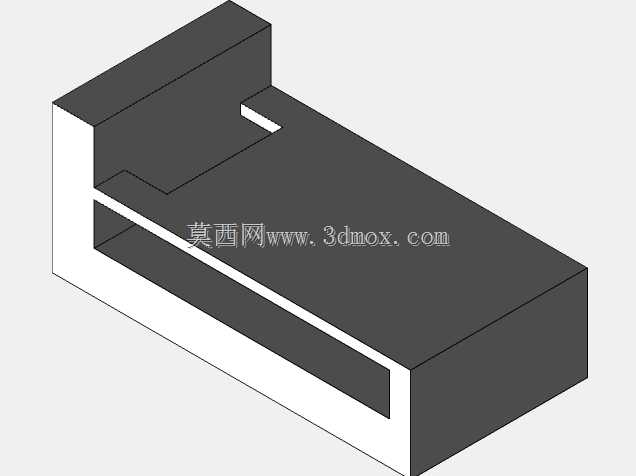

　　从功能实现逻辑上，这套结构没有采用复杂的棘轮止退或者自动进料结构，完全依靠手动摇臂的正反转控制挤压进程，当罐头进入两辊之间的挤压区间后，顺时针转动摇臂即可带动辊系相对转动，将罐头卷入辊缝完成压合，若遇到罐头卡滞的情况，只需小幅反转摇臂即可调整罐头姿态，不需要拆解设备处理故障。框架主体采用钢板拼焊结构，足够的刚性可以承受挤压罐头时的反向冲击力，长期使用也不会出现框架变形导致的辊系错位问题。辊轴与框架的连接部位采用滑动轴承配合，不需要频繁加注润滑脂，在多尘、潮湿的废品收纳场景下也能保持长期稳定运行，不会因为粉尘进入轴承导致卡滞。

　　不同于工业级大型破碎设备追求大处理量、高自动化的设计思路，这款手动装置的核心设计逻辑是用最简的机械结构满足小场景下的刚需，所有零部件都采用常规的机械加工件和标准件，没有定制化的特殊零件，后期维护更换配件的成本极低，不管是社区的垃圾分类值守点，还是小型餐馆的后厨边角，都可以快速安装投入使用，解决废弃金属罐头收纳占空间、易划伤的实际问题。在建模过程中，所有运动部件都做了干涉检查，摇臂转动全行程不会与框架主体、安装面产生碰撞，辊缝的间隙设置刚好可以将薄壁金属罐压溃，又不会将金属挤压成难以分拣的细碎颗粒，方便后续的金属废品回收归集。
